MANUALE UTENTE SCAS30 SONY

• Leggere attentamente questo manuale prima di utilizzare l’unità, e conservarlo per riferimenti futuri. Per evitare scosse elettriche, non aprire l’involucro. Per l’assistenza rivolgersi unicamente a personale qualificato. Alimentazione Il diffusore SCA-S30 richiede un’alimentazione CA 24 V. È in grado di rilevare automaticamente l’alimentazione. Negli Stati Uniti, utilizzare alimentazione Class 2 con omologazione UL. In Canada, utilizzare alimentazione Class 2 omologata CSA. Per i clienti in Europa Questo prodotto è destinato all’uso nei seguenti ambienti elettromagnetici: E1 (residenziali), E2 (commerciali e industriali leggeri), E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio studi televisivi). Per i clienti in Europa Questo prodotto è stato fabbricato da o per conto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgio. Per qualsiasi informazione relativa all’assistenza tecnica o alla garanzia, si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all’assistenza o sui certificati di garanzia. Indice Caratteristiche p. 3
• Contenuto della confezione p. 4
• Nome e funzione dei componenti p. 5
• Lato anteriore p. 5
• Lato posteriore p. 6
• Lato inferiore p. 7
• Installazione p. 8
• Installazione su palo o colonna p. 9
• Installazione a parete p. 15
• Collegamento dell’alimentazione p. 21
• Precauzioni p. 22
• Caratteristiche tecniche principali p. 22
• Dimensioni Marchi di fabbrica I nomi di prodotti o di sistemi indicati in questo documento sono marchi o marchi registrati dei rispettivi detentori. Inoltre, nel presente documento non si utilizzano i simboli ® or ™. AVVERTENZA3 p. 24

Caratteristiche Il diffusore attivo SCA-S30 è stato concepito per l’uso con videocamere di sicurezza ed è stato progettato per garantire elevate prestazioni e affidabilità nel tempo. Il diffusore offre le seguenti caratteristiche. Altoparlante interno amplificato on alimentazione a 24 V CA Il diffusore SCA-S30 è alimentato a 24 V CA per consentire un’unica modalità di alimentazione condivisa con le videocamere di rete Sony. Ampio raggio di diffusione L’amplificatore incorporato ad elevata potenza di uscita unito a uno speaker ad alta efficienza consentono di ottenere un ampio raggio di diffusione sonora. Disegno compatto e leggero La concezione leggera e robusta consente una facile installazione ed è in grado di sopportare sollecitazioni ambientali ed esterne, quali vento, vibrazioni, ecc. Elevata affidabilità e durata nel tempo

• Il design robusto, in grado di sopportare vibrazioni e una vasta gamma di temperature, unito a una carcassa resistente agli agenti atmosferici, consente l’installazione anche negli ambienti più difficili.

• Conforme alle specifiche IP66

• Protezione a più livelli per prevenire l’occorrenza di guasti. Elevata qualità audio L’utilizzo di circuiti elettronici e speaker in grado di gestire una ampia gamma di frequenze consente di generare audio di elevata qualità. Facile installazione

• Il braccio di montaggio si adatta alle staffe esistenti.

• Semplice regolazione dell’angolo di orientamento allentando e quindi stringendo nuovamente gli appositi bulloncini di regolazione.Contenuto della confezione

Contenuto della confezione Verificare che nella confezione siano presenti i contenuti elencati di seguito. In caso di assenza di uno o più componenti, rivolgersi al proprio rappresentante Sony.

• La confezione non contiene accessori aggiuntivi, quali accessori di montaggio su palo (es. APM3 prodotta da Videolarm), fascette metalliche, copricavo e giunti, tubi conduit, ecc. per la protezione dell’installazione del diffusore. Dovranno essere acquistati separatamente secondo le esigenze specifiche.

• La confezione può contenere ulteriori componenti e/o documentazione.

• Si consiglia di conservare gli imballi per un eventuale uso futuro, ad esempio per il trasporto o la spedizione.

• Cavetto di sicurezza (1)

• Vite di montaggio del cavetto di sicurezza (M4 × 16) (1)

• Istruzioni per l’uso (1)

• Libretto di garanzia (1) Note5

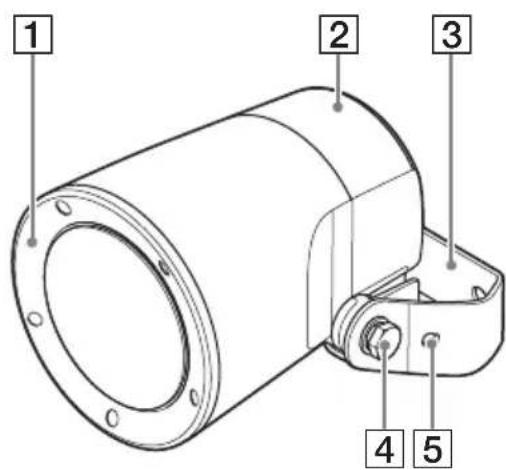

Nome e funzione dei componenti Nome e funzione dei componenti Lato anteriore A Pannello anteriore L’audio viene emesso da questo pannello. B Coperchio Copre le connessioni dei cavi. Fissarlo saldamente per evitarne l’apertura. C Staffa di montaggio Consente di fissare il diffusore a una parete o un palo. Utilizzare le viti fornite con il cavallotto di montaggio (non fornito) per assicurare il diffusore. D Bulloncini di regolazione Consentono di regolare l’orientamento del diffusore. Stringere i bulloncini per fissare il diffusore nella posizione desiderata. E Passanti cavetto di sicurezza Passare il cavetto di sicurezza in queste aperture. Montare un cavetto di sicurezza per evitare possibili cadute. (Vedere pagina 13)

45Nome e funzione dei componenti

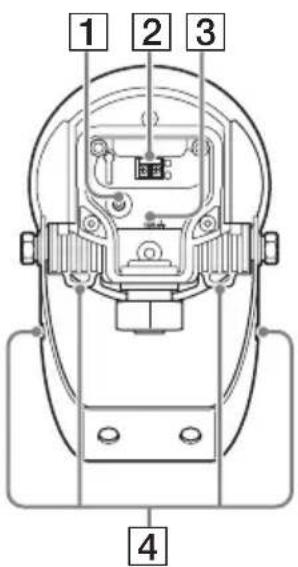

Lato posteriore A Connettore AUDIO IN (3 poli mini stereo / 2 poli mini plug) Connettore di ingresso LINE. Anche se è possibile utilizzare un connettore stereo a tre poli, l’audio verrà sempre emesso in mono. B Connettore alimentazione (24 V CA) Collegare a una sorgente di alimentazione 24 V CA. C Morsetto di terra (U) Messa a terra dell’apparecchio. Collegare sempre a terra l’apparecchio. D Passanti cavetto di sicurezza Passare il cavetto di sicurezza in queste aperture. Montare un cavetto di sicurezza per evitare possibili cadute. (Vedere pagina 13)

Nome e funzione dei componenti Lato inferiore A Indicatore POWER Si illumina con luce verde in presenza di alimentazione. B Apertura di connessione tubo conduit (NTP 3/4) Consente la connessione di tubi conduit e passacavo di opportune dimensioni.

Installazione Questo apparecchio è conforme alle normative internazioni IEC60529 IP66 per la protezione contro la polvere e gli spruzzi e può pertanto essere installato in ubicazioni soggette a polveri o spruzzi d’acqua. Di seguito si indicano i livelli di protezione indicati dalle cifre del codice IP. A prova di polvere IP6_ Protezione contro la polvere. Definizione Protezione contro l’ingresso di polvere. A prova di spruzzo IP_6 Protetto contro gli spruzzi d’acqua. Definizione Gli spruzzi d’acqua che colpiscono l’apparato da qualsiasi direzione non produrranno effetti negativi. Si consiglia di evitare l’installazione del diffusore in posizione rovesciata in quanto questa posizione può compromettere la protezione contro l’ingresso dell’acqua (IP66) del diffusore. Attenzione

• Rivolgersi sempre a un tecnico qualificato per l’installazione su di un soffitto o altra posizione elevata.

• Per l’installazione in una posizione elevata, assicurarsi sempre che tale posizione sia in grado di sostenere il peso dell’apparecchio e degli accessori, ed assicurare sempre saldamente l’apparecchio per evitare il pericolo di infortuni.

• Montare sempre l’apposito cavetto di sicurezza per evitare possibili cadute.

• Se l’apparecchio è montato in una posizione elevata, controllarne l’installazione una volta all’anno verificando che tutti i dispositivi di fissaggio siano ben saldi. Aumentare eventualmente la frequenza delle ispezioni se del caso. AVVERTENZA9

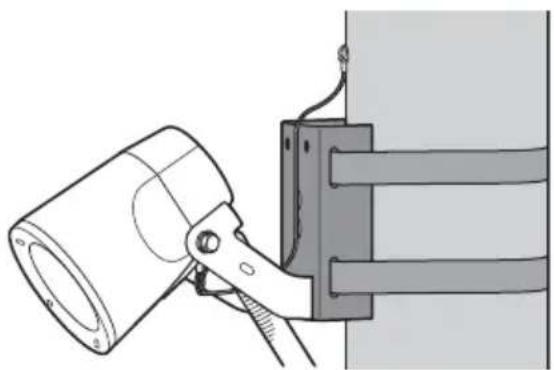

Installazione Installazione su palo o colonna Utilizzare un accessorio di montaggio su palo per il montaggio su palo o colonna. Gli accessori di montaggio su palo, fasce metalliche, tubi passacavo, accoppiatori, dadi, cavi di segnale audio e cavi di alimentazione non sono forniti. Dovranno essere acquistati separatamente secondo le esigenze specifiche. 1 Servirsi di appropriate fasce metalliche per il fissaggio dell’accessorio di montaggio su palo al palo o alla colonna. 2 Rimuovere il coperchio sul retro del diffusore. Nota Accessorio di montaggio su palo Fascia in metallo CoperchioInstallazione

• Le viti del coperchio sono saldamente avvitate al corpo del diffusore e la loro rimozione può presentare una certa difficoltà.

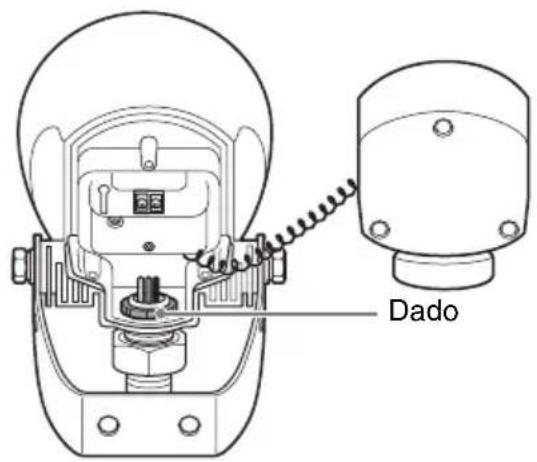

• Il coperchio è assicurato al diffusore mediante un cavetto spiralato. 3 Condurre il cavo di segnale e i cavi di alimentazione attraverso il tubo passacavo e fissare il giunto. 4 Inserire il giunto nell’apposita apertura del diffusore e fissarlo con il dado fornito con il giunto stesso. Note Giunto Tubo passacavo Dado11

Installazione 5 Fissare il diffusore all’accessorio di montaggio su palo con le viti e i bulloni forniti con l’accessorio stesso. 6 Collegare il cavo di segnale audio e i cavi di alimentazione al diffusore. A Allentare il più possibile i bulloncini di regolazione sul lati destro e sinistro del diffusore e regolare l’angolo di orientamento del diffusore secondo le proprie esigenze, come illustrato. Bulloncini di regolazione (destro e sinistro)Installazione

B Collegare il cavo di segnale audio al connettore AUDIO IN, i cavi di alimentazione al connettore di ingresso alimentazione (24 V CA), e il conduttore di terra al morsetto di terra (U).

• Fissare il cavo di segnale audio al fermacavo supporto di cavo per evitarne lo scollegamento.

• L’apparecchio deve essere sempre collegato correttamente a terra. 7 Montare il coperchio sul retro del diffusore. A Collocare il coperchio sul diffusore. Connettore alimentazione (24 V CA) Connettore AUDIO IN Cavo di alimentazione Cavo di alimentazione Cavo segnale audio Morsetto di terra (U) Supporto di cavo13

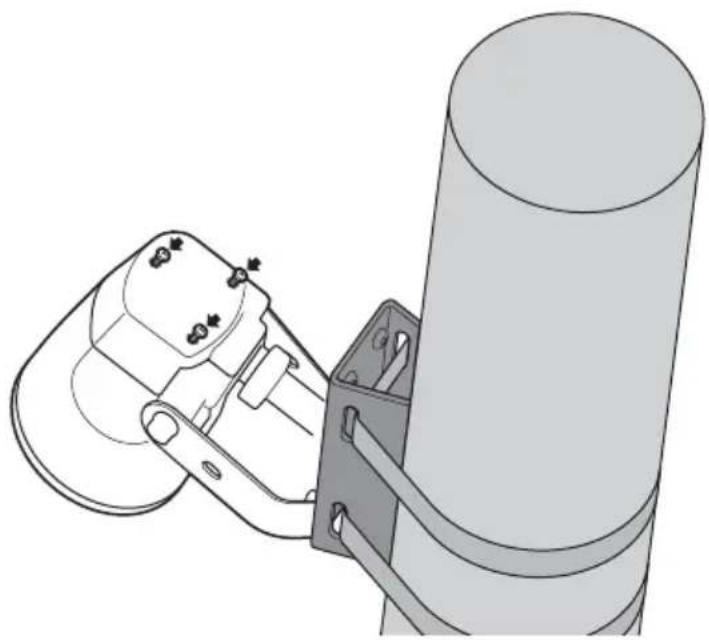

Installazione B Stringere le 3 viti per fissare il coperchio. Verificare che il coperchio sia montato correttamente senza lasciare aperture. 8 Installare il cavetto di sicurezza. A Inserire il cavetto di sicurezza nell’apposito passante del diffusore, come illustrato in figura. Utilizzare sempre uno dei quattro passanti per assicurare il diffusore. Esempio EsempioInstallazione

B Servirsi della vite di montaggio (M4 × 16) fornita per fissare il cavetto. Utilizzare unicamente la vite fornita per fissare il cavetto di sicurezza. L’utilizzo di una vite diversa può non fornire un supporto sufficiente. 9 Regolare l’orientamento del diffusore. Dopo aver regolato l’orientamento del diffusore nella posizione desiderata, stringere il bulloncini di regolazione sui lati destro e sinistro del diffusore per bloccarlo in posizione. Attenzione Cavetto di sicurezza (fornito) Vite di montaggio del cavetto di sicurezza (M4 × 16) Passanti cavetto di sicurezza Stringere il bulloncini di regolazione sui lati destro e sinistro del diffusore per bloccare.15

Installazione Installazione a parete Tubi passacavo, accoppiatori, dadi, cavi di segnale audio e cavi di alimentazione non sono forniti. Dovranno essere acquistati separatamente secondo le esigenze specifiche. 1 Rimuovere il coperchio sul retro del diffusore.

• Le viti del coperchio sono saldamente avvitate al corpo del diffusore e la loro rimozione può presentare una certa difficoltà.

• Il coperchio è assicurato al diffusore mediante un cavetto spiralato. Nota Note CoperchioInstallazione

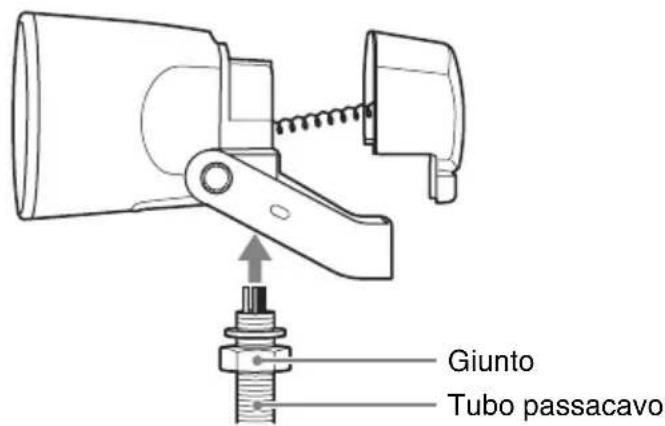

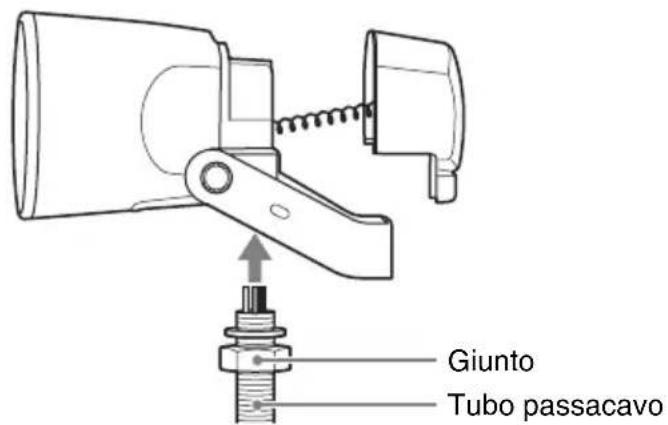

2 Condurre il cavo di segnale e i cavi di alimentazione attraverso il tubo passacavo e fissare il giunto. 3 Inserire il giunto nell’apposita apertura del diffusore e fissarlo con il dado fornito con il giunto stesso. Giunto Tubo passacavo Dado17

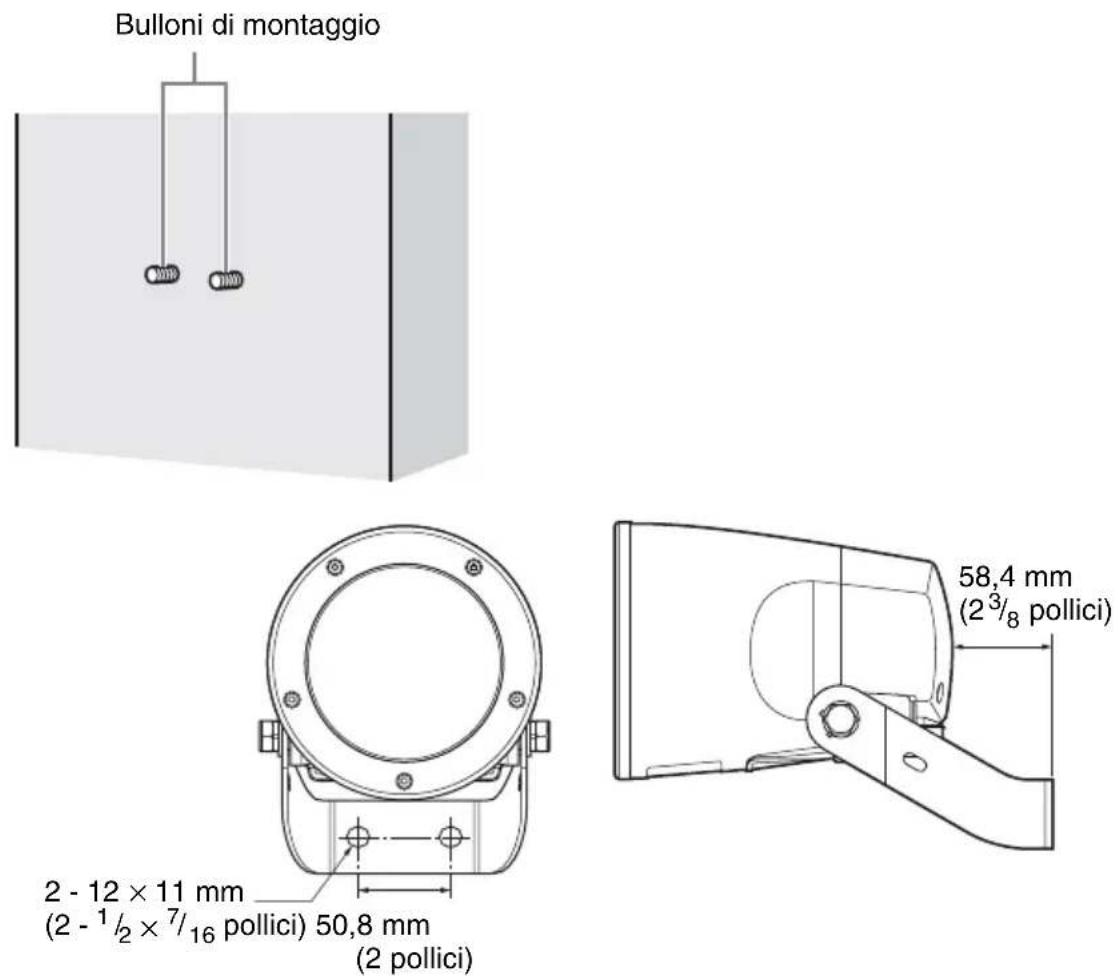

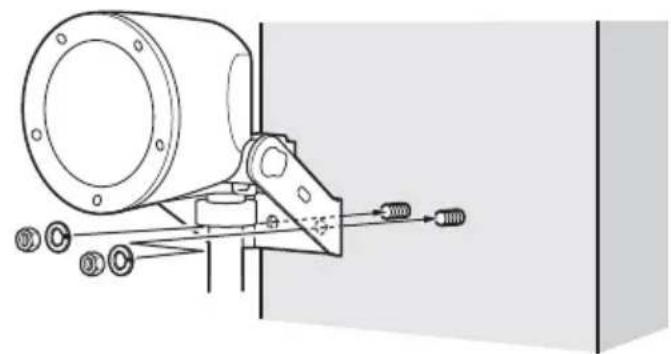

Installazione 4 Fissare il diffusore alla parete. A Fissare due bulloni di montaggio alla parete. Per l’installazione dei bulloni di montaggio, misurare e considerare sempre la distanza fra i centri delle corrispondenti asole sulla staffa e la distanza fra il coperchio e la parte. B Fissare il diffusore con dadi e rondelle. Bulloni di montaggio

pollici)Installazione

5 Collegare il cavo di segnale audio e i cavi di alimentazione al diffusore. A Allentare il più possibile i bulloncini di regolazione sul lati destro e sinistro del diffusore e regolare l’angolo di orientamento del diffusore secondo le proprie esigenze, come illustrato. B Collegare il cavo di segnale audio al connettore AUDIO IN, i cavi di alimentazione al connettore di ingresso alimentazione (24 V CA), e il conduttore di terra al morsetto di terra (U).

• Fissare il cavo di segnale audio al fermacavo supporto di cavo per evitarne lo scollegamento.

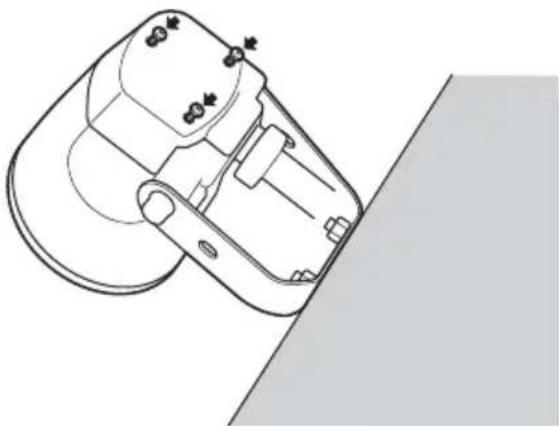

• L’apparecchio deve essere sempre collegato correttamente a terra. 6 Montare il coperchio sul retro del diffusore. A Collocare il coperchio sul diffusore. Bulloncini di regolazione (destro e sinistro) Connettore alimentazione (24 V CA) Connettore AUDIO IN Cavo di alimentazione Cavo di alimentazione Cavo segnale audio Morsetto di terra (U) Supporto di cavo19

Installazione B Stringere le 3 viti per fissare il coperchio. Verificare che il coperchio sia montato correttamente senza lasciare aperture. 7 Installare il cavetto di sicurezza. A Inserire il cavetto di sicurezza nell’apposita asola del diffusore, come illustrato in figura. Utilizzare sempre una delle quattro asole per assicurare il diffusore. B Servirsi della vite di montaggio (M4 × 16) fornita per fissare il cavetto. Esempio Esempio Vite di montaggio del cavetto di sicurezza (M4 × 16) Cavetto di sicurezza (fornito) Passanti cavetto di sicurezzaInstallazione

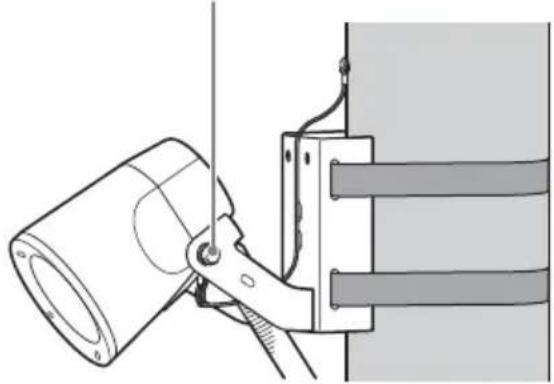

Utilizzare unicamente la vite fornita per fissare il cavetto di sicurezza. L’utilizzo di una vite diversa può non fornire un supporto sufficiente. 8 Regolare l’orientamento del diffusore. Dopo aver regolato l’orientamento del diffusore nella posizione desiderata, stringere il bulloncini di regolazione sui lati destro e sinistro del diffusore per bloccarlo in posizione. Attenzione Stringere il bulloncini di regolazione sui lati destro e sinistro del diffusore per bloccare.21

Collegamento dell’alimentazione. Collegamento dell’alimentazione. Fornire alimentazione all’apparecchio come segue.

• 24 V CA Collegamento dell’alimentazione 24 V CA Collegare l’alimentazione 24 V CA tramite il connettore di ingresso alimentazione sul retro dell’apparecchio.

• Utilizzare un’alimentazione isolata dalla rete elettrica commerciale. Sono accettabili valori di tensione compresi fra 21,6 V e 26,4 V

• Servirsi di un cavo UL (VW-1 tipo 1007) per il collegamento.

• Collegare sempre a terra l’apparecchio tramite il morsetto di terra (U).

• I cavi raccomandati per il collegamento dell’apparecchio alla sorgente di alimentazione sono indicati di seguito. Cavo (AWG) #24 #22 #20 #18 #16 Lunghezza massimo cavo 7 m (23 piedi) 11 m (36 piedi) 17 m (56 piedi) 28 m (92 piedi) 44 m (144 piedi)Precauzioni / Caratteristiche tecniche principali

Precauzioni Ambienti di utilizzo o conservazione Per estendere la vita utile del prodotto, evitare di utilizzarlo o conservarlo nei seguenti ambienti.

• Posizioni soggette a temperature molto basse o molto elevate. (Temperatura di funzionamento: Da –20 °C a +50 °C (da –4 °F a +122 °F))

• Posizioni esposte per lunghi periodi di tempo alla luce solare diretta oppure in prossimità di elementi di riscaldamento.

• Posizioni soggette a elevati livelli di umidità o polveri.

• Posizioni soggette a forti vibrazioni

• Posizioni soggette a forti campi magnetici

• Posizioni prossime a trasmettitori radiotelevisivi che creano forti campi magnetici Proteggere da urti e vibrazioni Violenti urti o cadute possono danneggiare l’apparecchio. Manutenzione Per la pulizia, passare leggermente un panno asciutto sull’apparecchio. Per rimuovere macchie ostinate, passare un panno leggermente inumidito con un detergente neutro e non aggressivo, asciugando poi con un panno asciutto. Non utilizzare mai alcool, solventi, benzine, insetticidi o altre sostanze volatili sull’apparecchio per evitare di danneggiarne la finitura e causarne lo scolorimento. Trasporto Utilizzare sempre la confezione originale o altri imballi analoghi per proteggere l’apparecchio da urti e sollecitazioni. Caratteristiche tecniche principali Diffusore Categoria Diffusore attivo Risposta di frequenza da 100 Hz a 15.000 Hz (con potenza di uscita 5 W) Massima potenza di uscita 35 W o superiore (con ingresso 24 V CA, 1 kHz) Impedenza di ingresso 10 kΩ o superiore Rapporto S/N 80 dB o superiore (IEC179 ponderazione A, 1 kHz, 30 W) Connettori di ingresso Connettore AUDIO IN (3 poli mini stereo / 2 poli mini plug) (1) Connettore ingresso alimentazione (24 V CA) Morsetto di terra (U) (1) Ambiente di utilizzo Temperature Da –20 °C a +50 °C (da –4 °F a +122 °F) Umidità da 20% a 80% (senza condensazione) Ambiente di immagazzinaggio Temperature Da –20 °C a +60 °C (da –4 °F a +140 °F) Umidità da 20% a 95% (senza condensazione)23

Caratteristiche tecniche principali Requisiti di alimentazione e varie Generale Alimentazione 24

CA ± 10%, 50/60 Hz Assorbimento massimo di corrente 2,8 A o superiore (a potenza di uscita massima) Potenza elettrica assorbita

poll.) (B/H/L) (compresa staffa) Peso Circa 2,4 kg (5.28 libbre) (compresa staffa) Accessori forniti Cavetto di sicurezza (1) Vite di montaggio del cavetto di sicurezza (M4

16) (1) Istruzioni per l’uso (1) Libretto di garanzia (1) Design e caratteristiche tecniche soggetti a modifiche senza preavviso. Nota Verificare sempre che l’apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ

SENZA LIMITAZIONE A,

RAGIONE. Consigli per le ispezioni periodiche In caso di utilizzo di questo dispositivo per un periodo di tempo prolungato, ispezionarlo periodicamente per maggiore sicurezza. L’aspetto potrebbe essere perfetto, ma i componenti possono deteriorarsi con il passare del tempo e ciò può essere causa di malfunzionamenti o di incidenti. Per i dettagli, rivolgersi al negozio dove è stato fatto l’acquisto oppure a un rivenditore Sony autorizzato.Caratteristiche tecniche principali

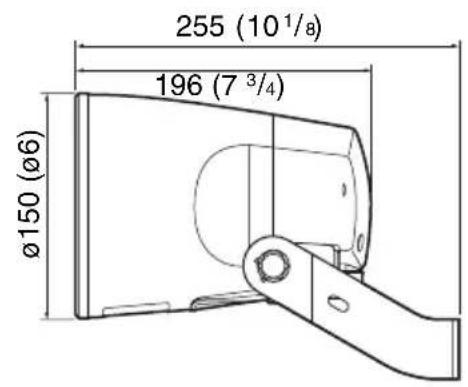

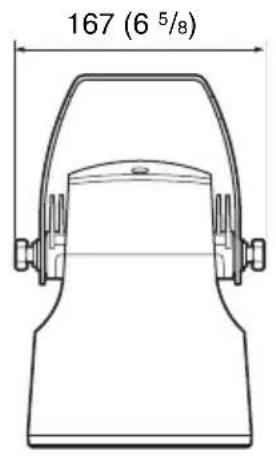

Dimensioni (Queste dimensioni comprendono la staffa.) Unità: mm (pollici) 167 (6

Caratteristiche tecniche principali목차
