MANUAL DE USUARIO CDT 61 X CANDY

CAMPANA EXTRACTORA - Manual de utilización

utilizado por niños o personas incapaces sin

H) Controle que los niños no jueguen con el

Este aparato está fabricado en conformidad con la

Norma Europea 2002/96/EC, Waste Electrical and

Electronic Equipment (WEEE). Controlando que este

producto sea eliminado de modo correcto, el usuario

contribuye a prevenir consecuencias negativas para

el ambiente y la salud.

El símbolo en el producto o en la documentación

adjunta, indica que este producto no debe ser tratado

como residuo doméstico sino que debe ser entregado

a un punto de recolección para reciclar aparatos

eléctricos y electrónicos. Elimínelo siguiendo las

normas locales para la eliminación de desechos. Para

mayor información sobre el tratamiento, recuperación

o reciclaje de este producto, llame a la oficina local

encargada, al servicio de recolección de desechos

domésticos o al negocio en el cual ha comprado el

INSTRUCCIONES PARA LA INSTALACIÓN Las operaciones de montaje y conexión eléctrica

deben ser efectuadas por personal especializado.

• Instalación eléctrica

El aparato está construido en clase II, por lo tanto

no se debe e conectar ningún cable a la toma de

La conexión a la corriente eléctrica debe realizarse

de la siguiente manera:

Si no está incluido, monte en el cable un enchufe

normalizado para la carga indicada en la etiqueta

de las caracteristicas. Si está provista de

enchufe,coloque la campana de tal manera que el

enchufe quede en un sitio accesible. En caso de

conexión directa a la corriente eléctrica, es necesario

interponer entre el aparato y la red un interruptor

omnipolar con abertura mínima de 3mm, adecuado

a la carga y que responda a las normas vigentes.

• La distancia mínima entre la superficie de soporte

de los recipientes de cocción en el dispositivo de

cocción y la parte más baja de la campana de cocina

debe de al menos 65 cm.

Si debe usarse un tubo de conexión compuesto de

dos o más partes, la parte superior debe estar fuera

de la parte inferior. No conecte la descarga de la

campana a un conducto en el que circúle airecaliente

o que sea utilizado para evacuar los humos de

aparatos alimentados por una energía que no sea

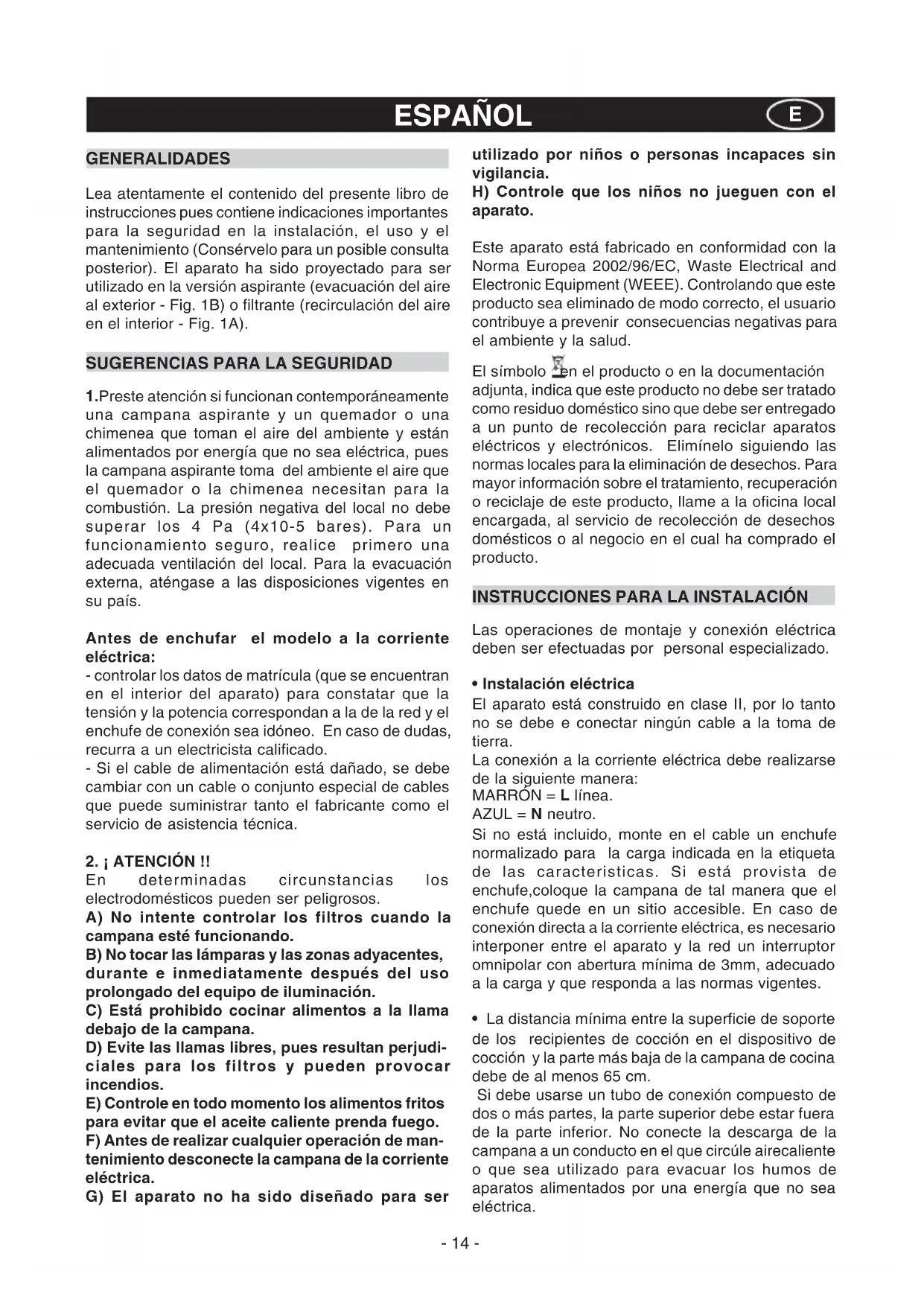

GENERALIDADES Lea atentamente el contenido del presente libro de

instrucciones pues contiene indicaciones importantes

para la seguridad en la instalación, el uso y el

mantenimiento (Consérvelo para un posible consulta

posterior). El aparato ha sido proyectado para ser

utilizado en la versión aspirante (evacuación del aire

al exterior - Fig. 1B) o filtrante (recirculación del aire

en el interior - Fig. 1A).

SUGERENCIAS PARA LA SEGURIDAD

1.Preste atención si funcionan contemporáneamente

una campana aspirante y un quemador o una

chimenea que toman el aire del ambiente y están

alimentados por energía que no sea eléctrica, pues

la campana aspirante toma del ambiente el aire que

el quemador o la chimenea necesitan para la

combustión. La presión negativa del local no debe

superar los 4 Pa (4x10-5 bares). Para un

funcionamiento seguro, realice primero una

adecuada ventilación del local. Para la evacuación

externa, aténgase a las disposiciones vigentes en

Antes de enchufar el modelo a la corriente

- controlar los datos de matrícula (que se encuentran

en el interior del aparato) para constatar que la

tensión y la potencia correspondan a la de la red y el

enchufe de conexión sea idóneo. En caso de dudas,

recurra a un electricista calificado.

- Si el cable de alimentación está dañado, se debe

cambiar con un cable o conjunto especial de cables

que puede suministrar tanto el fabricante como el

servicio de asistencia técnica.

En determinadas circunstancias los

electrodomésticos pueden ser peligrosos.

A) No intente controlar los filtros cuando la

campana esté funcionando.

B) No tocar las lámparas y las zonas adyacentes,

durante e inmediatamente después del uso

prolongado del equipo de iluminación.

C) Está prohibido cocinar alimentos a la llama

debajo de la campana.

D) Evite las llamas libres, pues resultan perjudi-

ciales para los filtros y pueden provocar

E) Controle en todo momento los alimentos fritos

para evitar que el aceite caliente prenda fuego.

F) Antes de realizar cualquier operación de man-

tenimiento desconecte la campana de la corriente

G) El aparato no ha sido diseñado para ser

Antes de efectuar las operaciones de montaje, para

una más fácil maniobrabilidad del aparato, extraer

el/los filtro/s antigrasa (Fig.2c).

En el caso de montaje del aparato en la versión

aspirante, predisponer el orificio de evacuación aire.

• Se aconseja el uso de un tubo de evacuación de

aire con un diámetro de 150. El uso de una reducción

podría disminuir las prestaciones del producto y

- Para la instalación de este producto se aconseja

solicitar la ayuda de una segunda persona.

• Para maniobrar más fácilmente la campana, antes

de proceder con el montaje, abra el embalaje, tome

la campana y apóyela sobre una superficie cómoda

Abra el panel haciendo presión en el punto indicado

Quite el panel de aluminio, tirando de la manija, como

se indica en la fig. 2c. Si el producto posee filtros de

carbón activo, quítelos tirando hacia el exterior la

palanca, como se indica en la fig. 2d.

• Montaje de la campana

El producto se suministra ensamblado. Para realizar

el montaje, ejecute las siguientes fases:

- Quite los cuatro tornillos A como se indica en la fig. 3.

- Separe el armazón de la estructura quitando los

tapones y luego los tornillos B indicados en la fig. 4.

• Fijación a la pared

- Coloque la plantilla de fijación en la pared (teniendo

en cuenta la distancia mínima de la encimera).

Realice una marca y luego los orificios de fijación.

- Fije los 2 tornillos C y las espigas para pared (fig.

6). Los tornillos no deben ser enroscados

- Una realizada la regulación, fije el grupo motor X

definitivamente con los 2 tornillos D (fig. 6).

- Fije la abrazadera de salida de aire Y a la pared

con los 2 tornillos E (fig. 6).

- Coloque el grupo motor X en la pared, en posición

horizontal y enrosque los tornillos C (fig. 6).

- En los distintos montajes utilice tornillos y espigas

adecuados para el tipo de pared (por ej. cemento

armado, cartón de yeso, etc.).

- Cuando los tornillos y las espigas se suministren

con el producto, controle que sean los adecuados

para el tipo de pared a la que se debe fijar la

- Si su modelo funciona en versión filtrante, antes

de fijar el armazón a la estructura, fije el tubo flexible

C (no se suministra) a la boca de salida de aire D de

la campana y de la brida de salida de aire E (fig. 8).

- Si su modelo funciona en versión aspirante, quite

la rejilla F (fig. 10) sólo en el caso en que sea

necesario hacer pasar el tubo de evacuación de aire

dentro de la abrazadera de salida de aire E fig. 9.

- Conecte el tubo flexible C a la boca de salida de

aire D y también al orificio de evacuación de aire

preparado precedentemente.

- Coloque el armazón A en la pared (fig. 7) y proceda

a alinearlo con la estructura empujándolo hacia arriba

- Fije primero los tornillos laterales D del armazón,

conectados a la estructura que está debajo, indicados

en la fig. 12, luego los tornillos A de la parte inferior

de la campana indicados en la fig. 13.

- Conexión eléctrica

Antes de realizar la conexión, desenrosque los 4

tornillos D de las dos cajas y abra las tapas (Fig. 14).

- Realice las conexiones eléctricas entre el cuerpo

de la campana y el grupo motor (Fig.14 A y B).

• Se recomienda poner en funcionamiento el aparato

antes de proceder a la cocción de un alimento

cualquiera. Se recomienda también, dejar funcionar

el aparato durante 15 minutos después de haber

finalizado la cocción para lograr una evacuación

completa del aire viciado.

El buen funcionamiento de la campana depende de

la realización de un correcto y constante

mantenimiento; se debe prestar una atención

particular al filtro antigrasa y al filtro de carbón activo.

• El filtro antigrasa cumple la función de retener las

partículas de grasa en suspensión en el aire, por lo

tanto, puede atascarse en distintos momentos que

dependen del uso del aparato.

El filtro de acrílico que se encuentra apoyado en la

rejilla, se debe sustituir cuando las letras que se

observan a través de la rejilla, cambian de color y la

tinta se expande; el nuevo filtro se debe aplicar de

modo tal que las letras se puedan observar a través

de la rejilla desde el exterior de la campana.

Si los filtros de acrílico no tienen estas letras o en su

lugar hay filtros metálicos o de panel de aluminio,

para prevenir el peligro de incendios, es necesario

lavar los filtros cada 2 meses como máximo,

realizando las siguientes operaciones:

- quite el filtro de la rejilla y lávelo con una solución

de agua y detergente líquido neutro.

- Enjuague con abundante agua tibia y deje secar.

Los filtros metálicos y/o de panel de aluminio se

pueden también lavar en lavavajillas. Después de

algunos lavados, si los filtros son de aluminio o panel

de aluminio, se pueden producir alteraciones del

color. Si esto sucede, no constituye motivo de

reclamo para su sustitución.

Si no se cumplen las instrucciones de sustitución o

de lavado, existe el riesgo de incendio de los filtros

• Los filtros de carbón activo sirven para depurar el

aire que se devuelve al ambiente. Los filtros no se- 16 -

pueden lavar o regenerar y deben ser sustituidos

cada cuatro meses como máximo. La saturación del

carbón activo depende del uso más o menos

prolongado del aparato, del tipo de cocina y de la

regularidad con la que se realiza la limpieza del filtro

• Limpie frecuentemente todos los depósitos en el

ventilador y en otras superficies, usando un paño

humedecido con alcohol de quemar y detergentes

líquidos neutros no abrasivos.

• La instalación de iluminación ha sido proyectada

para ser utilizada durante la cocción y no para su

uso prolongado como iluminación general del

ambiente. El uso prolongado de la iluminación

disminuye notablemente la duración media de las

• Sustitución de las lámparas halógenas (Fig.15).

Para sustituir las lámparas halógenas B, desde el

interior de la campana empuje hacia abajo con dos

dedos, como se indica en la fig. 15.

Sustitúyalas con lámparas del mismo tipo.

• MANDOS: (Fig.16) Luminosos la simbología es

A= botón ILUMINACION.

B= botón OFF C= botón PRIMERA VELOCIDAD.

D= botón SEGUENDA VELOCIDAD.

E= botón TERCERA VELOCIDAD.

F= botón TIMER PARADA AUTOMáTICA 15

• Si su aparato está equipado con la función velocidad

INTENSIVA, tener el botón E presionado por casi 2

segundos para activar esta función por 10 minutos,

pasado este tiempo regresará a la velocidad

precedentemente programada.

Cuando la función es activa el LED relampagea. Para

interrumpirla antes de los 10 minutos presione la tecla

Presionando el botón F por dos segundos (con la

campana apagada) se activa la función “clean air”.

Esta función enciende el motor por 10 minutos cada

hora en la primera velocidad. Apenas sea activada

la función, el motor parte con la 1° velocidad por un

período de 10 minutos, durante los cuales deben

relampagear los botones F y C contemporaneamente.

Terminado este período el motor se apaga y el led

del botón F se mantiene encendido con una luz fija

por 50 minutos. En ese momento el motor reparte en

la primera velocidad, los leds F y C recomienzan a

relampagear por 10 minutos y se repite el ciclo.

Presionando cualquier botón, a excepción de las

luces, la campana inmediatamente regresa a su

funcionamiento normal (ej. presionando el botón D

se desactiva la función “clean air” y el motor cambia

a la 2° velocidad; presionando el botón B la función

• Saturación de los filtros antigrasa/carbón activo:

- Cuando el botón A centellea con una frecuencia de

2 seg., los filtros antigrasa deben ser lavados.

- Cuando el botón A centellea con una frecuencia de

0,5 seg., los filtros de carbón deben ser sustituidos.

Después que se vuelve a colocar el filtro limpio, es

necesario reiniciar la memoria electrónica

presionando el botón A durante 5 seg. hasta que

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.- 17 -

Antes de ligar o modelo à rede eléctrica:

equipamento eléctrico e electrónico. Para eliminá-lo

previamente efectuado.

partículas gordurosas suspensas no ar, portanto está

anteriormente programada.

a memória electrónica, carregando na tecla A por
