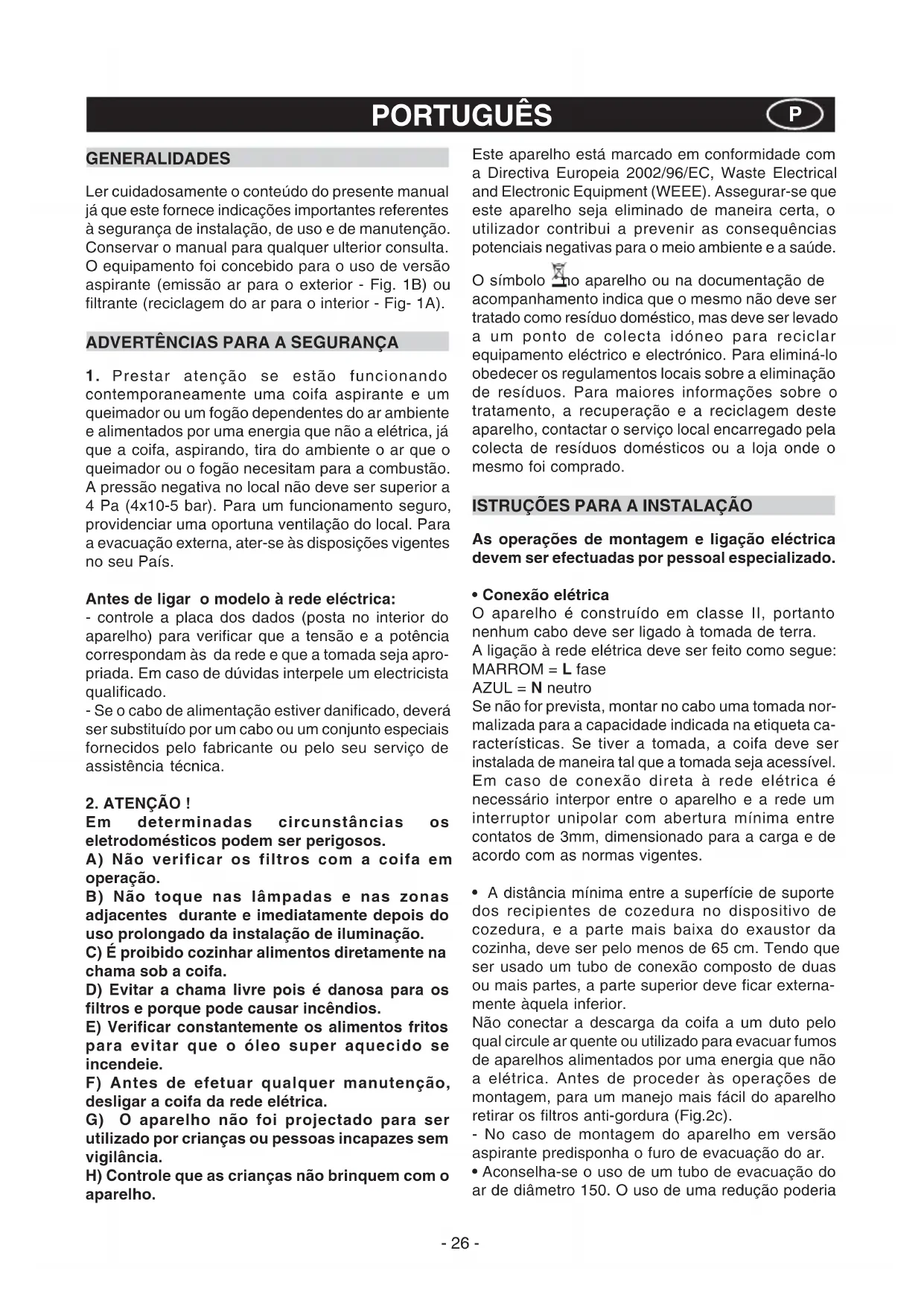

GENERALIDADES Ler cuidadosamente o conteúdo do presente manual

já que este fornece indicações importantes referentes

à segurança de instalação, de uso e de manutenção.

Conservar o manual para qualquer ulterior consulta.

O equipamento foi concebido para o uso de versão

aspirante (emissão ar para o exterior - Fig. 1B) ou

filtrante (reciclagem do ar para o interior - Fig- 1A).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando

contemporaneamente uma coifa aspirante e um

queimador ou um fogão dependentes do ar ambiente

e alimentados por uma energia que não a elétrica, já

que a coifa, aspirando, tira do ambiente o ar que o

queimador ou o fogão necesitam para a combustão.

A pressão negativa no local não deve ser superior a

4 Pa (4x10-5 bar). Para um funcionamento seguro,

providenciar uma oportuna ventilação do local. Para

a evacuação externa, ater-se às disposições vigentes

Antes de ligar o modelo à rede eléctrica:

- controle a placa dos dados (posta no interior do

aparelho) para verificar que a tensão e a potência

correspondam às da rede e que a tomada seja apro-

priada. Em caso de dúvidas interpele um electricista

- Se o cabo de alimentação estiver danificado, deverá

ser substituído por um cabo ou um conjunto especiais

fornecidos pelo fabricante ou pelo seu serviço de

assistência técnica.

Em determinadas circunstâncias os

eletrodomésticos podem ser perigosos.

A) Não verificar os filtros com a coifa em

B) Não toque nas lâmpadas e nas zonas

adjacentes durante e imediatamente depois do

uso prolongado da instalação de iluminação.

C) É proibido cozinhar alimentos diretamente na

D) Evitar a chama livre pois é danosa para os

filtros e porque pode causar incêndios.

E) Verificar constantemente os alimentos fritos

para evitar que o óleo super aquecido se

F) Antes de efetuar qualquer manutenção,

desligar a coifa da rede elétrica.

G) O aparelho não foi projectado para ser

utilizado por crianças ou pessoas incapazes sem

H) Controle que as crianças não brinquem com o

Este aparelho está marcado em conformidade com

a Directiva Europeia 2002/96/EC, Waste Electrical

and Electronic Equipment (WEEE). Assegurar-se que

este aparelho seja eliminado de maneira certa, o

utilizador contribui a prevenir as consequências

potenciais negativas para o meio ambiente e a saúde.

O símbolo no aparelho ou na documentação de

acompanhamento indica que o mesmo não deve ser

tratado como resíduo doméstico, mas deve ser levado

a um ponto de colecta idóneo para reciclar

equipamento eléctrico e electrónico. Para eliminá-lo

obedecer os regulamentos locais sobre a eliminação

de resíduos. Para maiores informações sobre o

tratamento, a recuperação e a reciclagem deste

aparelho, contactar o serviço local encarregado pela

colecta de resíduos domésticos ou a loja onde o

ISTRUÇÕES PARA A INSTALAÇÃO As operações de montagem e ligação eléctrica

devem ser efectuadas por pessoal especializado.

O aparelho é construído em classe II, portanto

nenhum cabo deve ser ligado à tomada de terra.

A ligação à rede elétrica deve ser feito como segue:

Se não for prevista, montar no cabo uma tomada nor-

malizada para a capacidade indicada na etiqueta ca-

racterísticas. Se tiver a tomada, a coifa deve ser

instalada de maneira tal que a tomada seja acessível.

Em caso de conexão direta à rede elétrica é

necessário interpor entre o aparelho e a rede um

interruptor unipolar com abertura mínima entre

dos recipientes de cozedura no dispositivo de

cozedura, e a parte mais baixa do exaustor da

cozinha, deve ser pelo menos de 65 cm. Tendo que

ser usado um tubo de conexão composto de duas

ou mais partes, a parte superior deve ficar externa-

mente àquela inferior.

Não conectar a descarga da coifa a um duto pelo

qual circule ar quente ou utilizado para evacuar fumos

de aparelhos alimentados por uma energia que não

a elétrica. Antes de proceder às operações de

montagem, para um manejo mais fácil do aparelho

retirar os filtros anti-gordura (Fig.2c).

- No caso de montagem do aparelho em versão

aspirante predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do

ar de diâmetro 150. O uso de uma redução poderia

diminuir as prestações do produto e aumentar o ruído.

- Para instalar este produto é aconselhável a ajuda

de uma outra pessoa.

• Antes de proceder com a operação de montagem,

para um controle mais fácil do exaustor, abrir a

embalagem, pegar no exaustor encostando-o em

cima de uma superfície adequada (fig. 2a).

Abrir o painel pressionando no ponto indicado na fig.

Retirar o painel de alumínio ajustando a pega como

indicado na fig. 2c. Caso o produto seja equipado

com filtros de carvão activo, retirá-los puxando para

o exterior a alavanca, como indicado na figura 2d.

• Montagem do exaustor

O produto é entregue com montagem completa. Para

efectuar a montagem, efectuar as operações a

- Retirar os quatro parafusos A como indicado na fig. 3.

- Separar a caixa da estrutura retirando as tampas e

os parafusos B indicados na fig. 4.

- Posicionar o calibrador de fixação na parede

(tomando conta da distância mínima da mesa de

Marcar e efectuar os furos de fixação.

- Fixar os 2 parafusos C sem aperta-las

completamente e as lâminas de expansão ( fig. 6).

- De ajuste efectuado, fixar o grupo motor X

os 2 parafusos E (fig. 6).

- Posicionar o grupo motor X em parede, alinhando-

o em posição horizontal e aparafusar os parafusos

- Para as diferentes montagens, usar parafusos e

lâminas de expansão (ex. concreto, placa de gesso

- No caso em que os parafusos se encontrem em

dotação com o produto, verificar que estes sejam

aptos ao tipo de parede na qual irá ser colocado o

- Se o vosso modelo for de versão filtrante, antes

de fixar a caixa à estrutura, fixar o tubo flexível C

(não em dotação) na saída do ar D do exaustor e da

flange da saída do ar E (fig.8).

- Se o vosso modelo for de versão aspirante, retirar

a grelha F (fig. 10) apenas no caso em que haja a

necessidade de passar o tubo de emissão do ar para

o interior do estribo de saída do ar E fig. 9.

- Conectar o tubo flexível C para a saída do ar D que

irá ser conectado ao furo de emissão do ar

previamente efectuado.

- Posicionar a caixa A na parede (fig. 7) alinhando-a

à estrutura e puxando-a para cima (fig. 11).

- Fixar previamente os parafusos laterais D da caixa

conectados à estrutura abaixo e que são indicados

na fig. 12, a seguir os parafusos A da parte inferior

do exaustor indicados na fig. 13.

Antes de efectuar a conexão, desparafusar os 4

parafusos D das duas caixas e abrir as tampas (Fig.

• É recomendável colocar o aparelho a funcionar

antes de proceder com a cozedura de qualquer

alimento. É recomendável deixar o aparelho 15

minutos a funcionar, depois de ter terminado a

cozedura dos alimentos, para descarregar

inteiramente o ar impuro.

O bom funcionamento do exaustor depende de uma

correcta e constante manutenção; uma atenção

especial deve ser dedicada ao filtro anti-gordura e

ao filtro de carvão activado.

• O filtro anti-gordura tem a função de reter as

partículas gordurosas suspensas no ar, portanto está

sujeito à obstruir-se após algum tempo, conforme o

uso que se faz do aparelho.

O filtro acrílico, que se encontra apoiado na grelha,

deve ser substituído quando as escritas, visíveis

através da grelha, mudam de cor e a tinta expande-

se; o novo filtro deve ser aplicado de forma que as

escritas sejam visíveis através da grelha do lado

No caso que os filtros acrílicos não tenham escritas,

ou que estejam presentes filtros metálicos ou com

painel de alumínio, para evitar o perigo de eventuais

acidentes, no máximo a cada 2 meses é necessário

lavar os filtros seguindo as seguintes operações:

- remover o filtro da grelha e lavá-lo com uma solução

de água e detergente líquido neutro, deixando sair a

- Enxaguar abundantemente com água morna e

Os filtros metálicos e/ou com painel de alumínio

podem ser lavados também em máquina de lavar

louça. Após algumas lavagens, se os filtros forem de

alumínio ou com painel de alumínio, podem ser

verificadas alterações da cor. Este fato não dá direito

a reclamações para a eventual substituição dos

No caso de não cumprimento das instruções de

substituição e lavagem, pode-se verificar o perigo

de incêndio dos filtros anti-gordura.

• Os filtros de carvão activado servem para depurar

o ar que será reintroduzido no ambiente. Os filtros

de carvão activado não são laváveis ou regeneráveis

e deverão ser substituídos no máximo a cada quatro

meses. A saturação do carvão activado depende do

uso mais ou menos prolongado do aparelho, do tipo- 28 -

de cozinha e da regularidade com a que é efectuada

a limpeza do filtro anti-gordura.

• Limpar frequentemente todos os depósitos no

ventilador e sobre as outras superfícies, usando um

pano humedecido com álcool desnaturado ou

detergentes líquidos neutros e não abrasivos.

• O sistema de iluminação foi projectado para o uso

durante a cozedura e não para um uso prolongado

de iluminação geral do ambiente. O uso prolongado

da iluminação diminui sensivelmente a duração

• Substituição das lâmpadas de halogéneo

Substitua com lâmpadas do mesmo tipo.

• COMANDOS: (FIG.16) LUMINOSOS a simbologia

é indicada a seguir:

A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE F = botão TIMER PARADA AUTOMÁTICA 15 minutos

• Se o seu aparelho for dotado da função velocidade

INTENSIVA, manter pressionada a tecla E por cerca

segundos e esta função será ativada durante 10 mi-

nutos, porque depois volta para a velocidade

anteriormente programada.

Quando a função está activa, o LED pisca. Para a

interromper antes dos 10 minutos, prima novamente

• Pressionar a tecla F por 2 segundos (com o

exaustor desligado ) e ativa-se a função “clean air”.

Esta função liga o motor por 10 minutos a cada hora

na primeira velocidade. Quando inicialmente ativada

esta função, inicia-se o motor na primiera velocidade

com uma duração de 10 minutos, durante os quais

devem piscar contemporaneamente a tecla F e a

tecla C. Depois disto, o motor se desliga e o led da

tecla F permanece aceso com a sua luz fixa até que,

depois de 50 minutos, o motor liga-se na primeira

velocidade e os leds F e C recomeçam a piscar por

10 minutos e assim sucessivamente. Pressionando

qualquer tecla, menos as das luzes o exaustor torna

imediatamente ao seu funcionamento normal (por

exemplo: se pressiono a tecla D desativa-se a função

“clean air” e o motor trabalha em sua segunda

velocidade; pressionando a tecla B a função desativa-

• Saturação dos filtros anti-gordura carvão activo:

- Quando a tecla A piscar com uma frequência de 2

seg. os filtros anti-gordura deverão ser lavados.

- Quando a tecla A piscar com uma frequência de

0,5 seg. os filtros carvão deverão ser substituídos.

Uma vez colocado o filtro limpo deve-se restabelecer

a memória electrónica, carregando na tecla A por

aproximadamente 5 segundos até o indicador
