BEDIENUNGSANLEITUNG CDT 61 X CANDY

DUNSTABZUGSHAUBE - Gebrauchsanweisung

SI DECLINA OGNI RESPONSABILITA’ PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE- 11 -

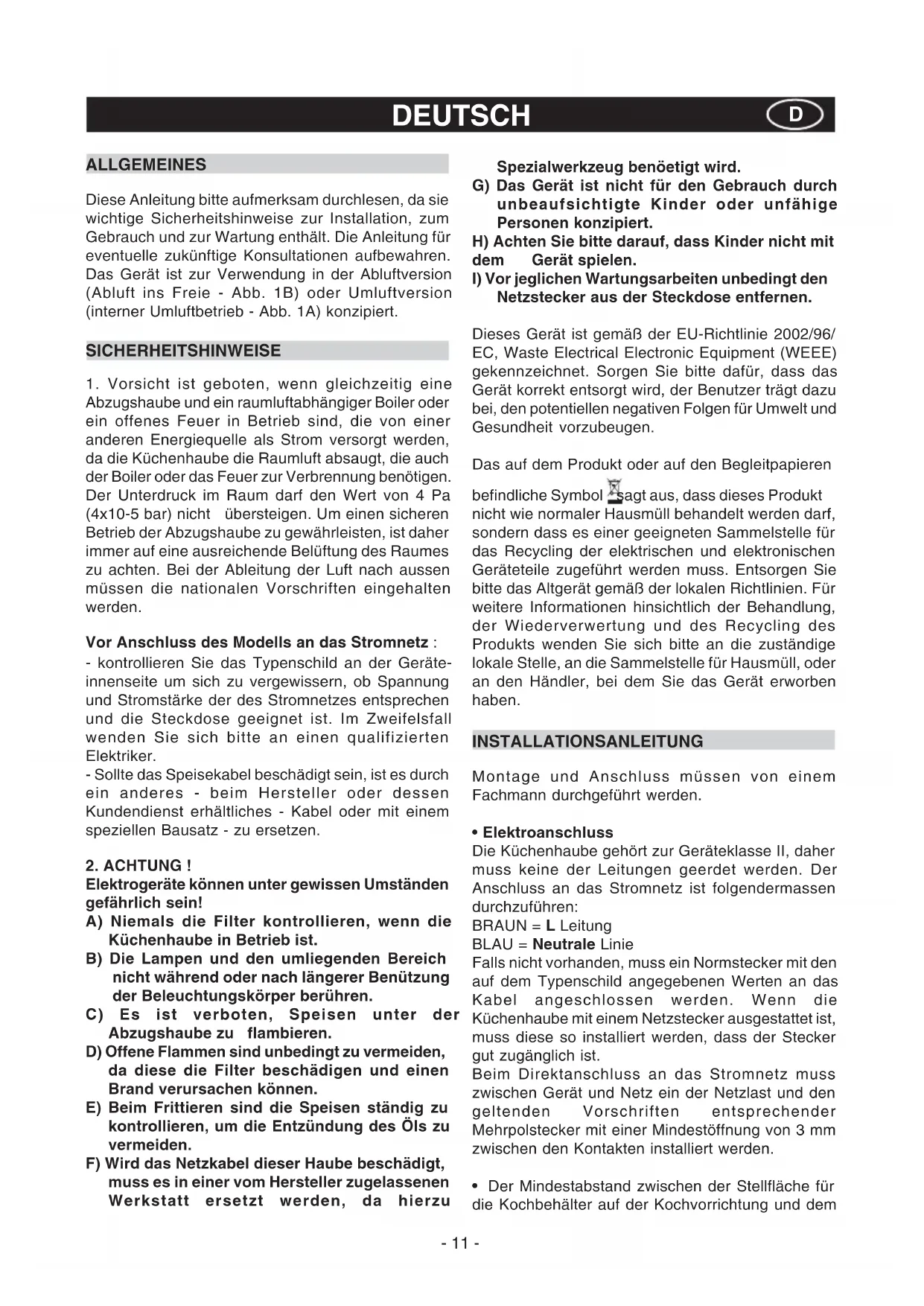

ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie

wichtige Sicherheitshinweise zur Installation, zum

Gebrauch und zur Wartung enthält. Die Anleitung für

eventuelle zukünftige Konsultationen aufbewahren.

Das Gerät ist zur Verwendung in der Abluftversion

(Abluft ins Freie - Abb. 1B) oder Umluftversion

(interner Umluftbetrieb - Abb. 1A) konzipiert.

1. Vorsicht ist geboten, wenn gleichzeitig eine

Abzugshaube und ein raumluftabhängiger Boiler oder

ein offenes Feuer in Betrieb sind, die von einer

anderen Energiequelle als Strom versorgt werden,

da die Küchenhaube die Raumluft absaugt, die auch

der Boiler oder das Feuer zur Verbrennung benötigen.

Der Unterdruck im Raum darf den Wert von 4 Pa

(4x10-5 bar) nicht übersteigen. Um einen sicheren

Betrieb der Abzugshaube zu gewährleisten, ist daher

immer auf eine ausreichende Belüftung des Raumes

zu achten. Bei der Ableitung der Luft nach aussen

müssen die nationalen Vorschriften eingehalten

Vor Anschluss des Modells an das Stromnetz :

- kontrollieren Sie das Typenschild an der Geräte-

innenseite um sich zu vergewissern, ob Spannung

und Stromstärke der des Stromnetzes entsprechen

und die Steckdose geeignet ist. Im Zweifelsfall

wenden Sie sich bitte an einen qualifizierten

- Sollte das Speisekabel beschädigt sein, ist es durch

ein anderes - beim Hersteller oder dessen

Kundendienst erhältliches - Kabel oder mit einem

speziellen Bausatz - zu ersetzen.

Elektrogeräte können unter gewissen Umständen

A) Niemals die Filter kontrollieren, wenn die

Küchenhaube in Betrieb ist.

B) Die Lampen und den umliegenden Bereich

nicht während oder nach längerer Benützung

der Beleuchtungskörper berühren.

C) Es ist verboten, Speisen unter der

Abzugshaube zu flambieren.

D) Offene Flammen sind unbedingt zu vermeiden,

da diese die Filter beschädigen und einen

Brand verursachen können.

E) Beim Frittieren sind die Speisen ständig zu

kontrollieren, um die Entzündung des Öls zu

F) Wird das Netzkabel dieser Haube beschädigt,

muss es in einer vom Hersteller zugelassenen

Werkstatt ersetzt werden, da hierzu

Spezialwerkzeug benöetigt wird.

G) Das Gerät ist nicht für den Gebrauch durch

unbeaufsichtigte Kinder oder unfähige

Personen konzipiert.

H) Achten Sie bitte darauf, dass Kinder nicht mit

I) Vor jeglichen Wartungsarbeiten unbedingt den

Netzstecker aus der Steckdose entfernen.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/

EC, Waste Electrical Electronic Equipment (WEEE)

gekennzeichnet. Sorgen Sie bitte dafür, dass das

Gerät korrekt entsorgt wird, der Benutzer trägt dazu

bei, den potentiellen negativen Folgen für Umwelt und

Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren

befindliche Symbol sagt aus, dass dieses Produkt

nicht wie normaler Hausmüll behandelt werden darf,

sondern dass es einer geeigneten Sammelstelle für

das Recycling der elektrischen und elektronischen

Geräteteile zugeführt werden muss. Entsorgen Sie

bitte das Altgerät gemäß der lokalen Richtlinien. Für

weitere Informationen hinsichtlich der Behandlung,

der Wiederverwertung und des Recycling des

Produkts wenden Sie sich bitte an die zuständige

lokale Stelle, an die Sammelstelle für Hausmüll, oder

an den Händler, bei dem Sie das Gerät erworben

INSTALLATIONSANLEITUNG Montage und Anschluss müssen von einem

Fachmann durchgeführt werden.

Die Küchenhaube gehört zur Geräteklasse II, daher

muss keine der Leitungen geerdet werden. Der

Anschluss an das Stromnetz ist folgendermassen

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den

auf dem Typenschild angegebenen Werten an das

Kabel angeschlossen werden. Wenn die

Küchenhaube mit einem Netzstecker ausgestattet ist,

muss diese so installiert werden, dass der Stecker

Beim Direktanschluss an das Stromnetz muss

zwischen Gerät und Netz ein der Netzlast und den

geltenden Vorschriften entsprechender

Mehrpolstecker mit einer Mindestöffnung von 3 mm

zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für

die Kochbehälter auf der Kochvorrichtung und dem

unteren Teil der Abzugshaube muss mindestens 65

Falls ein Verbindungsrohr verwendet wird, das aus

zwei oder mehr Teilen zusammengesetzt ist, muss

der obere Teil über den unteren gestülpt werden. Auf

keinen Fall darf das Abluftrohr der Küchenhaube an

ein Rohr angeschlossen werden, in dem Warmluft

zirkuliert oder das zur Entlüftung von Geräten

verwendet wird, die an eine andere Energiequelle als

an Strom angeschlossen sind. Vor der Durchführung

der Montagevorgänge, den/die Fettfilter entfernen,

damit sich das Gerät leichter handhaben läßt

(Abb.2c). Sollte das Gerät mit Abzugsvorrichtung

montiert werden, bereiten Sie eine Luftabzugsöffnung

• Es empfiehlt sich der Einsatz eines Abluftrohres,

das einen Durchmesser von 150 mm aufweist. Die

Verwendung eines Reduzierstücks könnte die

Leistungen des Erzeugnisses beeinträchtigen und

das Betriebsgeräusch erhöhen.

- Zur Installation dieses Produkts empfiehlt sich der

Einsatz einer zweiten Person.

• Bevor Sie mit der Montage beginnen, öffnen Sie

zur einfacheren Handhabung der Dunstabzugshaube

die Verpackung, entnehmen Sie die

Dunstabzugshaube und legen Sie sie auf einer

bequemen Fläche ab (Abb. 2a).

Öffnen Sie das Paneel, indem Sie auf die in der Abb.

2b gezeigte Stelle drücken.

Entfernen Sie das Aluminiumpaneel, indem Sie am

Griff, wie in der Abb. 2c dargestellt, ziehen. Wenn

das Gerät mit Aktivkohlefiltern ausgestattet ist,

entfernen Sie diese, indem Sie den Hebel nach außen

ziehen (siehe Abb. 2d).

• Montage der Abzugshaube

Das Produkt wird fertig zusammengebaut geliefert. Zur

Montage gehen Sie wie nachfolgend beschrieben vor:

- Entfernen Sie die vier Schrauben A, wie in der Abb.

- Trennen Sie das Gerätegehäuse von der Struktur,

indem Sie die Stopfen und dann die Schrauben B

entsprechend der Abb. 4 entfernen.

• Befestigung an der Wand

- Legen Sie die Befestigungsschablone an der Wand

an. (Achten Sie hierbei auf den Mindestabstand

zwischen Kochfeld und Dunstabzugshaube.)

Markieren und bohren Sie die Befestigungslöcher.

- Befestigen Sie die 2 Schrauben C, ohne sie vollständig

anzuziehen, sowie die Spreizdübel (Abb. 6).

- Nach erfolgter Ausrichtung befestigen Sie die

Motoreneinheit X endgültig mittels der 2 Schrauben

- Bringen Sie die Halterung Y des Luftabzugs mit Hilfe

der 2 Schrauben E an der Wand an (Abb. 6).

- Positionieren Sie die Motoreneinheit X an der Wand,

richten Sie sie waagrecht aus und drehen Sie die

Schrauben C ein (Abb. 6).

- Verwenden Sie zur Geräteinstallation Schrauben

und Spreizdübel, die für die jeweilige Wandart (zum

Beispiel: Stahlbetonwände, Wände aus Gipspappe

usw.) geeignet sind.

- Sollten die Schrauben und Dübel als

Geräteausstattung mitgeliefert werden, stellen Sie

bitte sicher, dass sie sich für die Art von Wand, an

der das Gerät montiert werden soll, eignen.

- Ist Ihr Modell ein Umluftgerät, bringen Sie den

Schlauch C (nicht mitgeliefert) an der

Luftabzugsöffnung D der Dunstabzugshaube und des

Luftabzugsflansches E an (Abb. 8), bevor Sie das

Gerätegehäuse an der Struktur befestigen.

- Ist Ihr Modell ein Abluftgerät, entfernen Sie das

Gitter F (Abb. 10) nur, falls die Abluftleitung durch

die Halterung E des Luftabzugs (Abb. 9) geführt

- Schließen Sie den Schlauch C an der

Luftabzugsöffnung D an, die wiederum mit dem zuvor

vorgesehenen Ausschnitt für die Luftableitung

- Positionieren Sie das Gerätegehäuse A an der

Wand (Abb. 7) und richten Sie es an der Struktur aus,

indem Sie es nach oben schieben (Abb. 11).

- Bringen Sie zuerst die seitlichen Schrauben D des

Gerätegehäuses an, die mit der darunter befindlichen

Struktur verbunden werden (siehe Abb. 12), und

drehen Sie dann die Schrauben A im unteren Teil

der Dunstabzugshaube gemäß der Abb.13 ein.

- Elektrischer Anschluss

Schrauben Sie vor dem elektrischen Anschluss die

4 Schrauben D der beiden Gehäuse heraus und

öffnen Sie die Abdeckungen (Abb.14).

- Stellen Sie die elektrische Verbindung zwischen

dem Haubenkörper und der Motoreneinheit her

(siehe Abb. 14 A und B).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon

vor Kochbeginn der Speisen einzuschalten. Es wird

weiterhin empfohlen, das Gerät nach Beendigung des

Kochvorgangs noch 15 Minuten weiterlaufen zu

lassen, um den vollständigen Abzug der Kochdünste

Die Leistungsfähigkeit der Dunstabzugshaube hängt

entscheidend von der Sorgfalt und Regelmäßigkeit

der Wartung ab, insbesondere die des Fettfilters und

die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den

Kochdünsten enthaltenen Fettpartikel

zurückzuhalten. Er ist demnach der Verschmutzung

besonders ausgesetzt und sollte, je nach Gebrauch

und Kochgewohnheiten, in mehr oder weniger langen- 13 -

Zeitabschnitten gereinigt werden.

Der auf dem Gitter befindliche Acrylfilter ist jedes Mal

dann auszutauschen, wenn die durch das Gitter

sichtbaren Aufschriften Farbveränderungen

aufweisen und die Tinte ausläuft. Der neue Filter ist

so einzulegen, dass die Aufschriften durch das Gitter

hindurch vom Äußeren der Dunstabzugshaube her

Im Falle von Acrylfiltern ohne Schriften, Metallfiltern

oder Filtern in Form von Alupaneelen muss die

Reinigung spätestens alle 2 Monate erfolgen, um

Brandgefahr vorzubeugen. Gehen Sie hierzu wie folgt

- Filter vom Gitter abnehmen und in einer milden

Spüllauge reinigen, eventuell etwas einweichen

- Abschließend gründlich lauwarm abspülen und

Die Metallfilter und/oder Alupaneele können auch im

Geschirrspüler gereinigt werden. Nach mehrmaligem

Reinigen der Filter (bei Alufiltern oder -paneelen)

könnten Farbveränderungen auftreten. Hieraus

resultiert jedoch kein Anspruch auf kostenlosen

Durch Nichteinhaltung der Vorgaben hinsichtlich des

Austauschs und der Reinigung der Fettfilter kann

Brand verursacht werden.

• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen,

die wieder in den Raum zurückgeführt wird. Die Filter

sind weder waschbar noch wiederverwertbar und

müssen spätestens alle vier Monate ausgewechselt

werden. Die Sättigung der Aktivkohle hängt von der

mehr oder minder langen Benutzungsdauer der

Dunstabzugshaube, von der Art der zubereiteten

Speisen und von der mehr oder weniger häufigen

Reinigung des Fettfilters ab.

• Alle auf dem Lüftergehäuse und den anderen Teilen

der Haube angesammelten Rückstände sind

regelmäßig mit Spiritus oder einem neutralen

Flüssigreiniger ohne Scheuermittel zu entfernen.

• Die Beleuchtung der Dunstabzugshaube ist dazu

geplant, während des Kochvorgangs eingesetzt zu

werden. Durch einen verlängerten Einsatz der

Beleuchtung wird die durchschnittliche Lebensdauer

der Leuchten erheblich gemindert.

• Austausch der Halogenlampen (Abb. 15).

Zum Austausch der Halogenlampen B drücken Sie

die Lampen mit zwei Fingern aus dem Inneren der

Dunstabzugshaube nach unten, wie in der Abbildung

Tauschen Sie die Lampe durch eine desselben Typs

• BEDIENUNG: (Abb.16) DER BELEUCHTUNG die

SimboLbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT F = TIMER AUTOMATISCHES ANHALTEN nach 15

• Wenn Ihr Gerät mit der Funktion INTENSIVE Geschwindigkeit ausgestattet ist, etwa zwei

Sekunden lang die Taste E drücken, dann wird diese

aktiviert (dann wird diese) 10 Minuten lang aktiviert,

danach kehrt es zu der zuvor eingestellten

Geschwindigkeit zurück.

Wenn die Funktion aktiv ist, blinkt die LED. Um sie

vor Ablauf der 10 Minuten zu unterbrechen, wieder

die Taste E drücken.

• Wenn die Taste F zwei Sekunden lang gedrückt wird

(bei ausgeschalteter Haube), wird die Funktion

“clean air” aktiviert. Diese Funktion bewirkt das

Anschalten des Motors für 10 Minuten pro Stunde

mit der ersten Geschwindigkeit. Sofort nach der

Aktivierung der Funktion startet der Motor mit der 1.

Geschwindigkeit für die Dauer von 10 Minuten,

während dieser Zeit müssen die Taste F und die Taste

C gleichzeitig blinken. Nach Ablaufen dieser Zeit geht

der Motor aus, und die Led der Taste F leuchtet fest

weiter, bis der Motor nach weiteren 50 Minuten mit

der ersten Geschwindigkeit neu startet und die Leds

F und C wieder anfangen, 10 Minuten lang zu blin-

ken, und so weiter. Durch Drücken jeder beliebigen

Taste außer den Lichtern kehrt die Haube sofort zu

ihrem normalen Funktionieren zurück (Beispiel: Wenn

ich die Taste D drücke, wird die Funktion “clean air”

deaktiviert, und der Motor geht sofort in die 2.

Geschwindigkeit; wenn die Taste B gedrückt wird, wird

die Funktion deaktiviert)

• Sättigung der Fett- und Aktivkohlefilter:

- Leuchtet die Taste A alle 2 Sek. auf, müssen die

Fettfilter gereinigt werden.

- Leuchtet die Taste A alle 0,5 Sek. auf, müssen die

Kohlefilter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt

wurde, muss der elektronische Speicher neu aktiviert

werden, indem man die Taste A für circa 5 Sek.

gedrückt hält bis diese aufhört zu blinken.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZU-

RUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.- 14 -

600X mini 785-maxi.1085X 500 MM 900X mini 785-maxi.1085X 500 MM
