Produkttyp	Abluft-/Umluft-Küchenhaube
Marke	Candy
Modell	CRD 93 X
Breite	93 cm
Stromversorgung	220-240 V, 50 Hz
Anzahl der Geschwindigkeiten	3
Timerfunktion	Automatische Abschaltung nach 15 Minuten
Clean Air-Funktion	Läuft 10 Minuten pro Stunde auf der ersten Geschwindigkeit
Beleuchtung	Halogenglühlampen oder Glühlampen (je nach Version)
Bedienungsart	Touch, mechanisch oder Schiebeschalter je nach Version
Fettfilter	Waschbar (alle 2 Monate), aus Aluminium
Aktivkohlefilter	Ersatz alle 4 Monate
Mindestabstand Kochfeld	65 cm
Abluftmodus	Abluft (nach außen) oder Umluft (Rezirkulation)
Schutzklasse	II (doppelte Isolierung, kein Schutzleiter erforderlich)
Reparierbarkeit	Ersatzteile verfügbar: Filter, Lampen

Häufig gestellte Fragen - CRD 93 X CANDY

Wie groß muss der Mindestabstand zwischen Dunstabzugshaube und Kochfeld sein?

Der Mindestabstand zwischen der Auflagefläche der Kochgefäße und der Unterkante der Haube muss mindestens 65 cm betragen (siehe Abb. 5).

Wie reinige ich die Fettfilter?

Die Fettfilter müssen mindestens alle 2 Monate gereinigt werden. Sie sind in der Geschirrspülmaschine oder von Hand mit einem neutralen Reinigungsmittel waschbar. Nach mehreren Waschgängen können sie ihre Farbe ändern, dies beeinträchtigt nicht ihre Wirksamkeit.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss alle 4 Monate ersetzt werden. Er ist weder waschbar noch regenerierbar. Die Häufigkeit kann je nach Nutzung variieren.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Nachdem Sie die Filter gereinigt oder ersetzt haben, drücken Sie die Taste A (Beleuchtung) für 5 Sekunden, bis die Diode aufhört zu blinken. Dadurch wird der elektronische Speicher zurückgesetzt.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie, ob der Stecker fest in der Steckdose sitzt. Wenn das Problem weiterhin besteht, schalten Sie das Gerät stromlos und kontaktieren Sie den technischen Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie aktiviere ich die Clean Air-Funktion?

Drücken Sie bei eingeschalteter Haube die Taste F für 2 Sekunden. Der Motor läuft dann 10 Minuten pro Stunde auf der ersten Geschwindigkeit. Zum Deaktivieren drücken Sie eine andere Taste als die Beleuchtung.

Kann ich die Haube ohne Außenluftabfuhr verwenden?

Ja, die Haube kann im Umluftbetrieb (Rezirkulation) mit Aktivkohlefiltern verwendet werden. Die Luft wird gefiltert und in den Raum zurückgeführt (Abb.1A).

Wie wechsle ich die Lampen der Haube?

Bei Halogenlampen entfernen Sie das Glas und ersetzen Sie durch Lampen gleichen Typs. Bei Glühlampen entfernen Sie zuerst den Fettfilter. Berühren Sie die Lampen nicht mit bloßen Händen.

Welches Stromkabel wird für die Installation benötigt?

Das Kabel muss für die Leistung des Geräts geeignet sein. Der Anschluss erfolgt mit den Adern braun (L) und blau (N). Das Gerät ist der Schutzklasse II, daher kein Schutzleiter erforderlich.

Warum blinkt die Taste A?

Wenn die Taste A im Abstand von 2 Sekunden blinkt, müssen die Fettfilter gereinigt werden. Wenn sie alle 0,5 Sekunden blinkt, müssen die Aktivkohlefilter ausgetauscht werden.

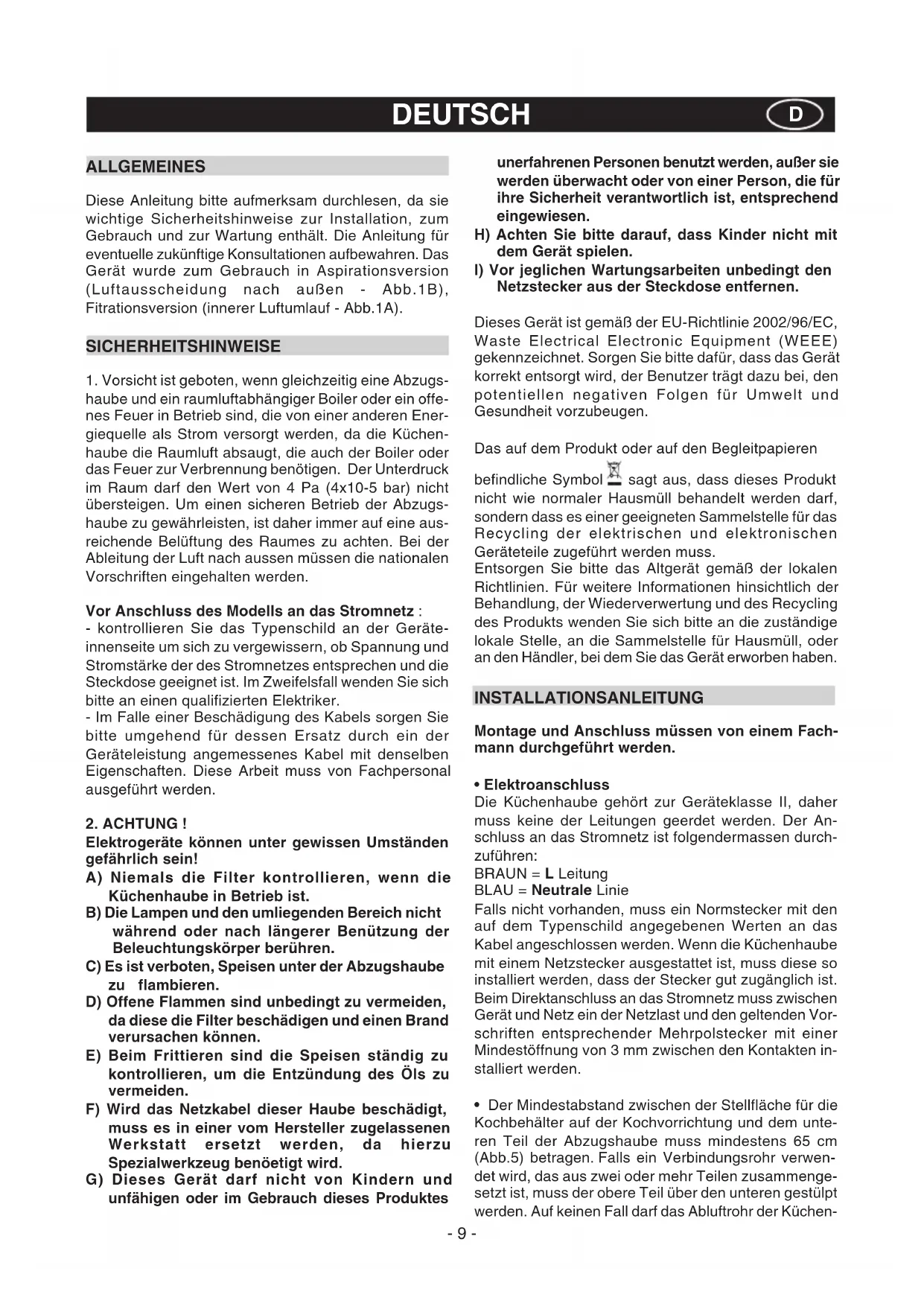

BEDIENUNGSANLEITUNG CRD 93 X CANDY

DUNSTABZUGSHAUBE - Gebrauchsanweisung

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Abluftversion (Luftausscheidung nach außen - Abb.1B) und Umluftversion (innerer Luftumlauf - Abb.1A) entwickelt.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist darauf zu achten, dass immer eine ausreichende Belüftung des Raumes vorhanden ist. Bei der Ableitung der Luft nach außen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

• Kontrollieren Sie das Typenschild an der Geräteinnenseite, um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker.
• Im Falle einer Beschädigung des Kabels sorgen Sie bitte umgehend für dessen Ersatz durch ein der Geräteleistung angemessenes Kabel mit denselben Eigenschaften. Diese Arbeit muss von Fachpersonal ausgeführt werden.

2. ACHTUNG!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Küchenhaube in Betrieb ist. B) Die Lampen und den umliegenden Bereich nicht während oder nach längerer Benützung der Beleuchtungskörper berühren. C) Es ist verboten, Speisen unter der Abzugshaube zu flambieren. D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können. E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um die Entzündung des Öls zu vermeiden. F) Wird das Netzkabel dieser Haube beschädigt, muss es in einer vom Hersteller zugelassenen Werkstatt ersetzt werden, da hierzu Spezialwerkzeug benötigt wird. G) Dieses Gerät darf nicht von Kindern und unfähigen oder im Gebrauch dieses Produktes

unerfahrenen Personen benutzt werden, außer sie werden überwacht oder von einer Person, die für ihre Sicherheit verantwortlich ist, entsprechend eingewiesen.

H) Achten Sie bitte darauf, dass Kinder nicht mit dem Gerät spielen. I) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird; der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren

Das Symbol besagt, dass dieses Produkt nicht wie normaler Hausmüll entsorgt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zugeführt werden muss.

Entsorgen Sie das Altgerät gemäß den lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recyclings des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll oder an den Händler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, das heißt, es muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermaßen durchzuführen:

BRAUN = L Leitung

BLAU = Neutralleiter

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm (Abb.5) betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchen

haube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben lässt (Abb.6). Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

• Es empfiehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist wie die Luftabzugsöffnung. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

BEFESTIGUNG AN DER WAND

Unter Einhaltung der angegebenen Maße die Löcher A bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hängeschränken ausrichten. Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen. Für die verschiedenen Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert werden, sich vergewissern, dass sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

BEFESTIGUNG DER TELESKOPISCHEN, SCHMÜCKENDEN ANSCHLUSSSTÜCKE - ABLUFT-VERSION

Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlussstücks verlegen. Soll Ihr Gerät in der Abluftversion installiert werden, sehen Sie die Luftabzugsoffnung vor. Die Breite des Haltebügels des oberen Anschlussstücks einstellen (Abb. 3). Dann anhand der Schrauben A (Abb. 3) so an der Decke befestigen, dass er mit der Abzugshaube ausgerichtet ist und die in Abb. 2 angegebene Entfernung von der Decke einhalten. Mittels eines Anschlussrohrs den Flansch C mit dem Luftaustrittsloch verbinden (Abb. 4). Das obere Anschlussstück in das untere Anschlussstück stecken und auf den Aufbau legen. Das obere Anschlussstück bis zum Bügel ausziehen und anhand der Schrauben B (Abb. 3) befestigen.

Entfernen Sie die bereits in das Gerät eingesetzten Kohlefilter, indem Sie sie um 90° gegen den Uhrzeigersinn drehen (Abb. 7).

FILTRATIONSVERSION

Die Abzugshaube und die zwei Anschlussstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen.

Die Kohlefilter sind bereits in das Gerät eingesetzt.

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung bereits ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.
• Um der Brandgefahr vorzubeugen, müssen die Fettfilter maximal alle 2 Monate gewaschen werden. Das geht auch mit der Spülmaschine.
• Nach einigen Waschgängen können Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder weniger langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häufigen Reinigung des Fettfilters ab.

• Reinigen Sie die Haube innen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.

Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlängerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

• BEDIENUNG: (Abb.8) DER BELEUCHTUNG die Symbolbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG

B = Taste OFF

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E = Taste DRITTE GESCHWINDIGKEIT

F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten

• Wenn die Taste F zwei Sekunden lang gedrückt wird (bei ausgeschalteter Haube), wird die Funktion "clean air" aktiviert. Diese Funktion bewirkt das Anschalten des Motors für 10 Minuten pro Stunde mit der ersten Geschwindigkeit. Sofort nach der Aktivierung der Funktion startet der Motor mit der 1. Geschwindigkeit für die Dauer von 10 Minuten, während dieser Zeit müssen die Taste F und die Taste C gleichzeitig blinken. Nach Ablauf dieser Zeit geht der Motor aus, und die LED der Taste F leuchtet fest weiter, bis der Motor nach weiteren 50 Minuten mit der ersten Geschwindigkeit neu startet und die LEDs F und C wieder anfangen, 10 Minuten lang zu blinken, und so weiter. Durch Drücken jeder beliebigen Taste außer den Lichtern kehrt die Haube sofort zu ihrem normalen Funktionieren zurück (Beispiel: Wenn ich die Taste D drücke, wird die

Funktion "clean air" deaktiviert, und der Motor geht sofort in die 2. Geschwindigkeit; wenn die Taste B gedrückt wird, wird die Funktion deaktiviert)

Sättigung der Fett- und Aktivkohlefilter:

• Leuchtet die Taste A alle 2 Sek. auf, müssen die Fettfilter gereinigt werden.
• Leuchtet die Taste A alle 0,5 Sek. auf, müssen die Kohlefilter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält, bis diese aufhört zu blinken.

- BEDIENUNG: (Abb.9) DER BELEUCHTUNG

Die Symbolbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT G = MOTORKONTROLLEUCHTE

- BEDIENUNG: (Fig.10) SLIDER Die Symbolbezeichnungen sind folgend wiedergegeben

A = Lichtschalter A1 = Aus-Taste A2 = Ein-Taste C = Geschwindigkeitskontrolle C1 = Aus-Taste C2 = Taste ERSTE GESCHWINDIGKEIT C3 = Taste ZWEITE GESCHWINDIGKEIT C4 = Taste DRITTE GESCHWINDIGKEIT

Austausch der Halogenlampen (Abb. 11).

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheben) ab. Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit bloßen Händen an.

Austausch der Glühlampen (Abb. 12).

Zum Austausch der Glühlampe entfernen Sie die Fettfilter entsprechend der Darstellung in Abb. 6 und nehmen Sie die Lampe heraus.

Ersetzen Sie die Lampe durch eine desselben Typs (Abb. 12).

KUNDENDIENST

Vor dem Verständigen des Kundendienstes

Bei Nichtfunktionieren des Gerätes gehen Sie wie folgt vor:

• Überprüfen Sie, ob der Netzstecker korrekt mit der Steckdose verbunden ist.

Sollte der Grund für die Betriebsstörung nicht ermittelt werden können: Schalten Sie das Gerät aus und beschädigen Sie es nicht. Verständigen Sie den Kundendienst.

PRODUKTNUMMER: Wo finde ich sie?

Bitte denken Sie daran, für den Kundendienst die

Produktkennung und Seriennummer (16 Zeichen beginnend mit der Ziffer 3) bereitzuhalten, die Sie auf dem Garantieschein oder aber auf dem Typenschild im Geräteinneren finden.

Auf diese Weise können Sie dazu beitragen, unnötige Einsätze des Technikers zu vermeiden, und außerdem die damit verbundenen Kosten sparen.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURÜCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
