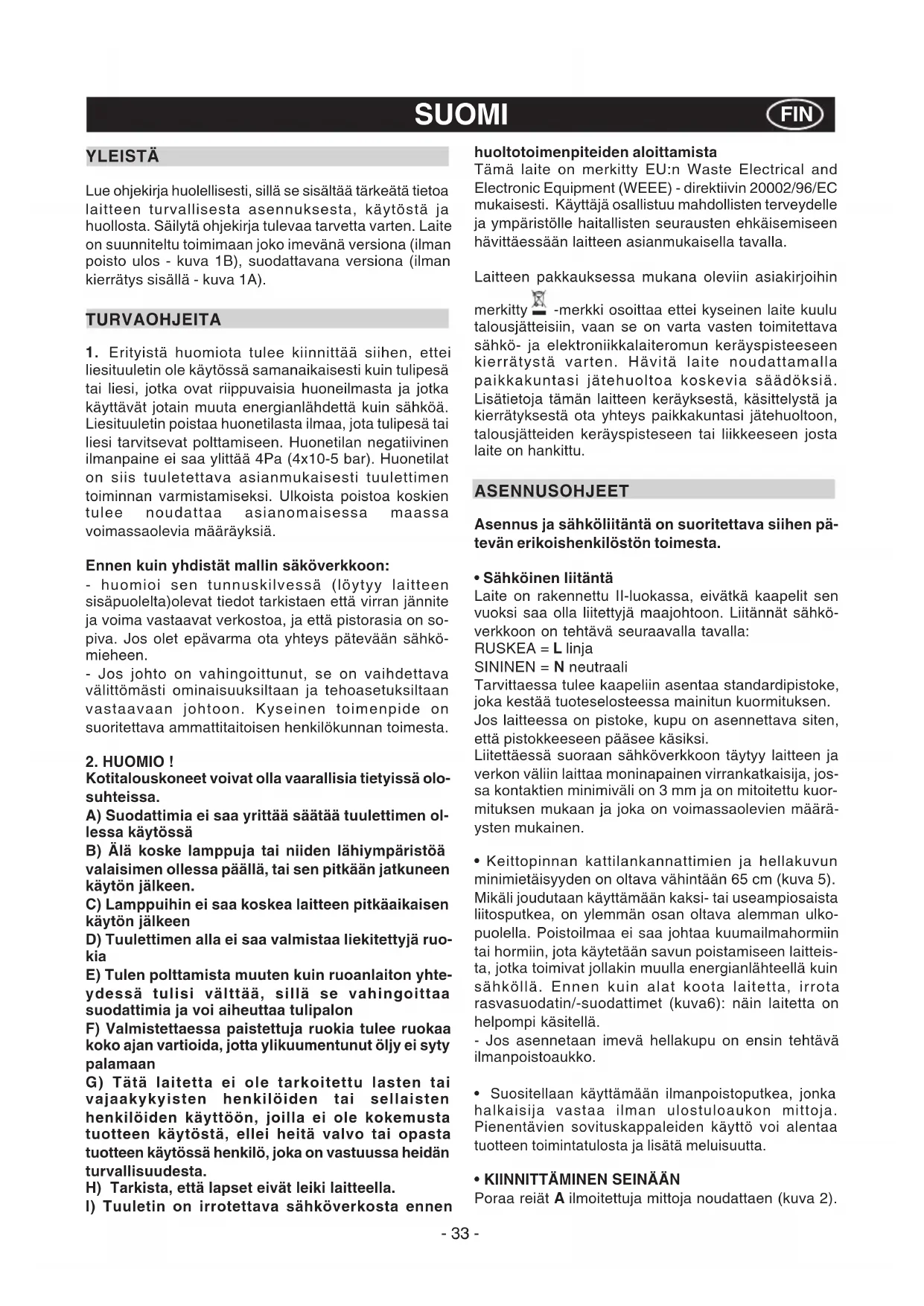

KÄYTTÖOHJE CRD 93 X CANDY

Lue ohjekirja huolellisesti, sillä se sisältaa tärkeätä tietaa laitteen turvallisesta asennuksesta, käytösta ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu toimimaan joko imevanä versiona (ilman poisto ulos - kuva 1B), suodattavana versiona (ilman kierratys sisällä - kuva 1A).

TURVAOHJEITA

1. Erityista huomiota tulee kiinnittaa siihen, ettei liesituuletin ole kaytossa samanaikaisesti kuin tulipesa tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka kayttavat jotain muuta energianlahdettä kuin sahköa. Liesituuletin poistaa huonetilasta ilmaa, jota tulipesa tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittaa 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudattaa asianomaisessa maassa voimassaolevia märäyksiä.

Ennen kuin yhdistat mallin sakoverkloon:

• huomioi sen tunnuskilvessä (lóytyy laitteen sisäpuolelta)olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja etta pistorasia on sopiva. Jos olet epävarma ota yhteys patevaan sahkömieheen.
• Jos johto on vahingoittunut, se on vaihettava valittomasti ominaisuksiltaan ja tehoasetuksiltaan vastaavaan johtoon. Kyseinen toimenpide on suoritettava ammattitaitoisen henkilokunnan toimesta.

2. HUOMIO!

Kotitalouskoneet voivat olla vaarallisia tietyissä olosuhteissa.

A) Suodattimia ei saa yrittäa sātäa tuulettimen ollessa kaytössa
B) Älä koske lamppuja tai niiden lahiympäristöa valaisimen ollessa paällä, tai sen pitkään jatkuneen kayton jäldeen.
C) Lamppuihin ei saa koskea laitteen pitkäikaisen kayton jälkeen
D) Tuulettinen alla ei saa valmistaa liekitettyjä ruokia
E) Tulen polttamista muuten kuin ruoanlaiton yhteydessa tulisi valttä, sillä se vahingoittaa suodattimia ja voi aiheuttaa tulipalon
F) Valmistettaessa paistettuja ruokia tulee ruokaa koko ajan vartioida, jotta ylikuumentunut oljy ei syty palamaan
G) Tāta Iaitetta ei ole tarkoitettu lasten tai vajaakykyisten henkilöiden tai sellaisten henkilöiden kāyttoän, joilla ei ole kokemusta tuotteen kāytostä, elleiheitā valvo tai opasta tuotteen kāytossa henkilo, joka on vastuussa heidān turvallisuudesta.
H) Tarkista, etta lapset eivat leiki laitteella. I) Tuuletin on irrotettava sahkoverkosta ennen

huoltotoimenpiteiden aloittamista

Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) - direktiivin 20002/96/EC mukaisesti. Kayttäja osallistuu mahdollisten terveydelle ja ympäristolle Haitallisten seurausten ehkäsemiseen havittäessän laitteen asianmukaisella ravalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin merkitty -merkki osoittaa etei kyseinen laite kuulutalousjatteisiin, vaan se on varta vasten toimitettava sahk- ja elektroniikkalaiteromun keryspisteseen kierratysta varten. Havita laite noudattamalla paikkakuntasi jatehuoltoa koskevia saddoksi. Lisatietoja taman laiteen kerayksesta, kasittelysta ja kierratyksesta ota yhteys paikkakuntasi jatehuoltoon, talousjatteiden kerayspisteseen tai liikkeseen jostalaite on hankittu.

ASENNUSOHJEET

Asennus ja sahköliitänta on suoritettava sihen pa-tevän erikoishenkiloston toimesta.

Sahköinen liitanta

Laite on rakennettu II-luokassa, eivatka kaepilet sen vuoksi saa olla liitettyja maajohtoon. Liitannat sahkoverkkoon on tehtavä seuraavalla tavalla:

RUSKEA L linja

SININEN = N neutral

Tarvittaessa tulee kaapeliin asentaa standardipistoke, joka kestäa tuoteselosteessa mainitun kuormituksen.

Jos laitteessa on pistoke, kupo on asennettava siten,
etta pistokkeeseen päasee käsiki.

Liitettaessä suoraan sahköverkloon taytylaitteen ja verkon valiin laittaa moninapainen virrankatkaisija, jossa kontaktien minimivali on 3 mm ja on mitoitettu kuormituksen mukaan ja joka on voimassaolevien maaraysten mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun minimietäisyden on oltava vähintään 65 cm (kuva 5). Mikäli joudutaan käytämään kaksi-tai useampiosaista liitosputka, on ylemman osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään savun poistamiseen laitteista, jotka toimivat jollakin muulla energianlähteellä kuin sahköllä. Ennen kuin alat koeta laitetta, irrota rasvasuodatin/-suodattimet (kuva6): nain laitetta on helpompi kasitellä.

• Jos asennetaan imeva hellakupu on ensin tehtavilmanpoistoaukko.

• Suositellaan käytämaan ilmanpoistoputkea, jonka halkaisija vastaa ilman ulostuloaukon mittoja. Piententävien sovituskappaleiden käytö voi alentaa tuotteen toimintatulosta ja lisätmeluisuutta.

Poraa reiata ilmoitettuja mittoja noudattaen (kuva 2).

Kiinnitlaite seinaan ja aseta se vaakatasossa samaan linjaan kaappien kanssa. Kaytta asennukseen sellaisia laajenevia ruuveja ja tappeja, jotka sopivat seinan tyyppiin (esimerkiki terasbetoni, kipsilevy tms.). Mikali ruuvit ja tapit on toimitettu tuotteen mukana, varmista etta ne soveltuvat sihen seinatyyppiin, johon kupo on tarkoitus kiinnittaa.

-KORISTETELESKOOPPILIITINTEN KIINNITTÄMINEN - IMEVÄ VERSIO

Varmista sahkovirran syott Koristeliittimen tilaan. Jos on asennettava laitteen imeva versio, on varmistettava etta laitteessa on ilmanpoistoaukko. Sada ylemman liittimen kannattem leveys sopivaksi (kuva 3). Kiinnitase taman jalkeen ruuveja A (kuva 3) kayttamalla kattoon niin, etta se on tuulettimesi kanssa linjassa. Noudata kuvassa 2 osoitettua etaisyytta katosta. Liita liitosputken valityksella laippa C ilmanpoistoaukkoon (kuva 4).

Työnnä ylempi liitin alemman liittimen sisään se asetetaan rungolle. Vedä ylempää liitinta ulos Kannattimeenasti ja kiinnita se ruuveilla B (kuva 3).

Poista jo laitteeseen asennetut hiilisuodattimet, kiertamalla niita vastapäivään 90^ (Kuva 7).

SUODATTAVA MALLI

Asenna kupu ja kaksi liitintä, niin kuin imevän mallin asennusta koskevassa kappaleessa on esitetty.

Hilisuodattimet on jo asennettu laitteseen.

KAYTTO JA HUOLTO

• Suositellaan käynistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia viel 15 minuuttia käytön jälkeen, jotta ruoanvalmistuksesta aiheutuneet käyt saadaan kokonaan pois huonetilasta.
  Liesituulettimen hyvä toiminta riippuu oikeasta ja saannollisestä huollosa; erityistä huomiota tulee kiinnittaa rasvasuodattimeen ja aktivihilisuodattimeen.
• Rasvasuodattimen tehtavana on pidattta ilmassa leijuvat rasvahiukkaset ja siksi se on altis tutkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen kayton mukaan.
• Tulipalovaaran estamiseksi korkeintaan joka 2 kuukauden valein tulee pesta rasvasuodattimet, jotka voidaan pesta myos astianpesukoneessa.
• Muutaman pesukerran jälkeen voi tapahtua varimuutoksia. Tämä tosiasia ei anna oikeutta vaatia niiden vaihtamista.

Mikali ei noudateta vaihtamista tai pesemistä koskevia ohjeita, rasvasuodattimien tulipalovaara lisäantyy.
- Aktiivihiilisuodattimia kaytetaan puhdistamaan ilma, joka palautetaan huonetilaan. Suodattimia ei voi pestä tai kayttä uudelleen ja ne tulee vaihtaa vahintään joka neljäs kuukausi. Aktiiviiken kyllastyminen riippuu laitteen kaytöajan pituustesta, ruuanvalmistavoista ja saannollisyydestä, jolla suoritetaan rasvasuodattimen puhdistus.
- Puhdista liesituuletin saannollisesti sekä sisälta että ulko kayttäen riepua, joka on kostutettu denaturoidulla alkoholilla tai nestemäisillä neutraaleilla ej-hankaavilla pesuaineilla.

• Valaislaitteisto on suunnitelu käytettväksi ruokien kypsennyksen aikana eikä pitkäaikaiseen ymparistönyleiseen valaisuun. Valaistuksen pitkäaikainen käyttohahentaa huomattavasti lamppujen keskimäräistä käyttoikaa.

OHJAIMET: (kuva8) VALOLLA VARUSTETUT

A = Valaistuksen painike
B = OFF
C = ensimmäisen nopeuden painike
D = toisen nopeuden painike
E = kolmannen nopeuden painike
F = Automaattiajastin (15 min.)

• Jos painallat nappainta F n.2 sek. (tuulettimen ollessa pois paalta), kaynnistat tominnon "clean air". "Clean air" kaynnistaa tuulettimen kymmeneksi minuutiksi tunnin valiajoin alimmalla kierrosnopeudella.

Jos valitset tāmān toimintamuon laite kāynnistyy kymeneksi minuutiksi joiden aikana välkehtivat nappänten F ja C. n valomerkit.

Kymmenen minuutin jakson paatytya moottori pysahtyy ja vain nappaimen F valomerkki jaa paalle kunnes 50.nen minuutin kuluttua moottori kaynnistyy uudelleen ja nappaimien F ja C valomerkit valkehtivat jne.

Valiten minkä tahansa muun nappäimen - valaisinta lukuunottamatta - tuuletin palautuu heti normaaliin käytöän (esim. jos painat nappäintä D "clean air" poistuu käytõsta ja tuuletin pyörii kakkosnopeudella; painaltaen nappäintä B toiminanta poistuu käytõsta).

• Rasva-/aktiivihilisusuodattimien tayttyminen:

• Kun nappain A vilkkuu 2 sekunnin valein, rasvasuodattimet tulee pestä.
  Kun nappain A vilkkuu 0,5 sekunnin valein, aktiivihilisuodattimet tulee vaihtaa.

Kun puhdas suodatin on liitety, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes se lakkaa vilkkumasta.

OHJAIMET: (kuva 9) MEKAANISET:

A = Valaistuksen painike
B = OFF
C = ensimmäisen nopeuden painike
D = toisen nopeuden painike
E = kolmannen nopeuden painike
G = Moottorin käynistymisen merkkivalo

OHJAIMET: (kuva 10) SLIDER seuraa merkkiselvitteet

A = valonkatkaisin
A1 = Off -kiinni
A2 = On-päällä
C = nopeudensäädin
C1 = Off - kiinni
C2 = YKKÖSNOPEUS
C3 = KAKKOSNOPEUS
C4 = KOLMOSNOPEUS

- Halogeenilamppujen vaihtaminen (Kuva 11).

Halogeenilamppujen B vaihtamiseksi ota pois lasi C kayttäen viputukena asianmukaisia ukkoja. Vaihda tilalle vastaavan typpiset lamput.

Varoitus: alä koske lamppuun paljain kasin.

• Hehkulamppujen vaihtaminen (Kuva12).

Hehkulamppua vaihdettaessa poista rasvasuodattimet Kuvan 6 esittamalla tavalla, ja poista lamppu.

Vaihda tilalle vastaavan typpinen lamppu. (Kuva 12.).

ASIAKASPALVELU

Ennen kuin otat yhteyttä tekniseen asiakspalveluun Tuotteen toimintahäirön esiintyessä suosittelemme tarkistamaan seuraavat seikat:

• Tarkista johdon asianmukainen liitantä pistorasiaan. Jos toimintahairion syy ei tasta huolimatta selviä: Sammuta laite, alä yritä korjata sitä vaan ota yhteys asiakaspalveluun.

TUOTTEEN TUNNUS. Mistä se löytyy?

On tärkeä ilmoittaa asiakspalvelulle tuotteen tunnus ja numero (16 merkkiä, jotka alkavat numerolla 3), jotka lóytvät vakuutustodistuksesta tai tai laitteen sisällä olevasta arvokilvestä.

Nain valtetaan tekisen henkilokunnan tarpeetonsiirtyminen paikasta toiseen ja siihen liittyvat kulut.

LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA, JOTKA OVAT AIHEUTUNEET YLLÄMAINITTUJEN OHJEIDEN LAIMINLYÖNNISTA.
