CRD 93 X - Okap CANDY - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny wyciągający/filtrujący
Marka	Candy
Model	CRD 93 X
Szerokość	93 cm
Zasilanie	220-240 V, 50 Hz
Liczba prędkości	3
Funkcja minutnika	Automatyczne wyłączanie po 15 minutach
Funkcja Clean Air	Praca 10 minut na godzinę na pierwszej prędkości
Oświetlenie	Lampy halogenowe lub żarowe (w zależności od wersji)
Rodzaj sterowania	Dotykowe, mechaniczne lub suwak w zależności od wersji
Filtr przeciwtłuszczowy	Zmywalny (co 2 miesiące), aluminiowy
Filtr węglowy	Wymiana co 4 miesiące
Minimalna odległość od płyty grzejnej	65 cm
Tryb odprowadzania	Wyciąg (odprowadzenie na zewnątrz) lub filtrujący (recyrkulacja)
Klasa elektryczna	II (podwójna izolacja, brak uziemienia)
Możliwość naprawy	Dostępne części zamienne: filtry, lampy

Często zadawane pytania - CRD 93 X CANDY

Jaka jest minimalna odległość między okapem a kuchenką?

Minimalna odległość między powierzchnią podparcia naczyń kuchennych a najniższą częścią okapu musi wynosić co najmniej 65 cm (patrz rys. 5).

Jak czyścić filtry przeciwtłuszczowe?

Filtry przeciwtłuszczowe należy myć co najmniej co 2 miesiące. Można je myć w zmywarce lub ręcznie z użyciem neutralnego detergentu. Po kilku praniach mogą zmienić kolor, nie wpływa to na ich skuteczność.

Kiedy należy wymienić filtr węglowy?

Filtr z węglem aktywnym należy wymieniać co 4 miesiące. Nie nadaje się do mycia ani regeneracji. Częstotliwość może się różnić w zależności od użytkowania.

Jak zresetować wskaźnik nasycenia filtrów?

Po wyczyszczeniu lub wymianie filtrów naciśnij przycisk A (oświetlenie) na 5 sekund, aż dioda przestanie migać. To resetuje pamięć elektroniczną.

Co zrobić, jeśli okap nie działa?

Sprawdź, czy wtyczka jest dobrze włożona do gniazdka. Jeśli problem nie ustąpi, odłącz urządzenie od zasilania i skontaktuj się z serwisem technicznym. Nie próbuj naprawiać samodzielnie.

Jak włączyć funkcję Clean Air?

Naciśnij przycisk F na 2 sekundy, gdy okap jest włączony. Silnik pracuje 10 minut na godzinę na pierwszej prędkości. Aby wyłączyć, naciśnij inny przycisk niż oświetlenie.

Czy mogę używać okapu bez odprowadzenia na zewnątrz?

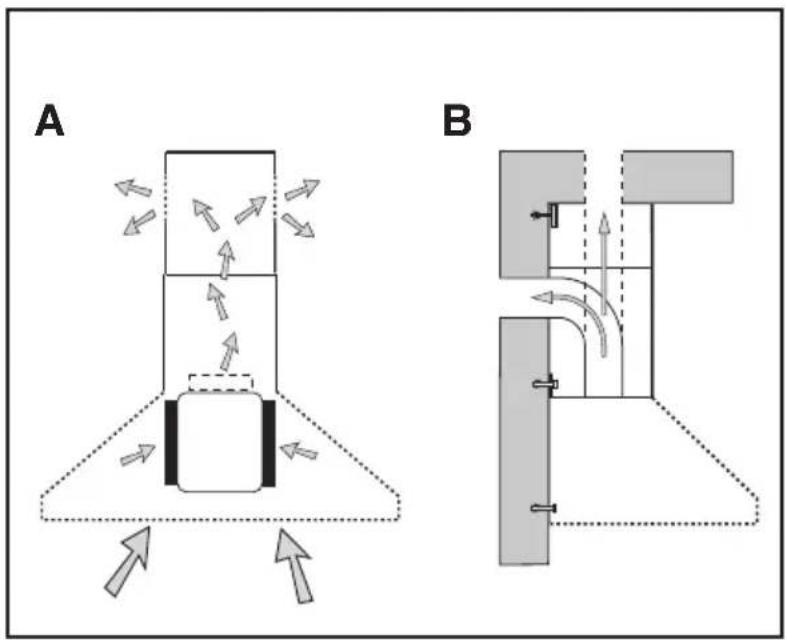

Tak, okap może być używany w trybie filtrującym (recyrkulacja) z filtrami węglowymi. Powietrze jest filtrowane i zawracane do pomieszczenia (rys. 1A).

Jak wymienić lampy w okapie?

W przypadku lamp halogenowych zdejmij szybkę i wymień na lampy tego samego typu. W przypadku lamp żarowych najpierw wyjmij filtr przeciwtłuszczowy. Nie dotykaj lamp gołymi rękami.

Jaki rodzaj kabla elektrycznego jest potrzebny do instalacji?

Kabel musi być dostosowany do mocy urządzenia. Podłączenie wykonuje się przewodami brązowym (L) i niebieskim (N). Urządzenie jest klasy II, więc brak przewodu uziemiającego.

Dlaczego przycisk A miga?

Jeśli przycisk A miga w odstępach 2 sekund, oznacza to, że filtry przeciwtłuszczowe wymagają czyszczenia. Jeśli miga co 0,5 sekundy, oznacza to, że filtry węglowe wymagają wymiany.

INSTRUKCJA OBSŁUGI CRD 93 X CANDY

PL OKAP ZASYSAJĄCY - instrukcja obsługi

HOTĂ ASPIRANTĂ – Manual de utilizare

RUS ВЫТЯЖНОЙ КОЛПАК - РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

SPISKAPA - Bruksanvisning

SLO KUHINJSKA NAPA - Navodila za uporabo

HR KUHINJSKA NAPA - Uputstva za upotrebu

Fig.1

Fig.2 Fig.3

Fig.4 Fig.5

Fig.6 Fig.7

Fig.8 Fig.9 Fig.10

Fig.11

Fig.12

GENERALIA

A = przycisk OŚWIETLENIE

B = przycisk WŁĄCZENIE

C = przycisk PIERWSZA PRĘDKOŚĆ

D = przycisk DRUGA PRĘDKOŚĆ

E = przycisk TRZECIA PRĘDKOŚĆ

F = przycisk REGULATOR CZASOWY

AUTOMATYCZNEGO WYŁĄCZENIA po 15 minutach

A = przycisk OŚWIETLENIE, B = przycisk WŁĄCZENIE, C = przycisk PIERWSZA PRĘDKOŚĆ, D = przycisk DRUGA PRĘDKOŚĆ, E = przycisk TRZECIA PRĘDKOŚĆ, G = wskaźnik SILNIK FUNKCJONUJĄCY

Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych konsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz - Ryc.1B) i filtrującej (recyrkulacja powietrza wewnątrz - Ryc.1A).

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

1. Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10-5 bar). Należy zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz należy przestrzegać norm obowiązujących w waszym kraju.

Przed podłączeniem modelu do sieci elektrycznej:

• skontrolować tabliczkę znamionową (znajdującą się wewnątrz urządzenia), aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwrócić się do wykwalifikowanego elektryka. - W przypadku uszkodzenia kabla należy jak najszybciej wymienić go na inny, o takich samych właściwościach, dostosowany do mocy urządzenia. Czynność ta powinna zostać wykonana przez personel posiadający odpowiednie kwalifikacje zawodowe.

2. UWAGA!

Elektryczny sprzęt gospodarstwa domowego w niektórych okolicznościach może być niebezpieczny.

A) Nie kontrolować filtrów przy okapie funkcjonującym. B) Nie dotykać lamp i ich bliskiego obszaru podczas i bezpośrednio po dłuższym użytkowaniu urządzenia oświetlającego. C) Nie dotykać żarówek po dłuższym funkcjonowaniu urządzenia. D) Nie wolno gotować potraw na otwartym ogniu. E) Nie stosować otwartego ognia, ponieważ może uszkodzić filtry i spowodować pożar. F) Postępować ostrożnie przy smażeniu, aby przegrzany olej nie zapalił się. G) Obsługa urządzenia nie jest dozwolona dzieciom, osobom niesprawnym lub niedoświadczonym w użytkowaniu produktu, chyba że są one pod nadzorem właściwych osób lub zostały przeszkolone w zakresie bezpiecznego użytkowania.

H) Uważać, aby dzieci nie bawiły się urządzeniem. I) Przed przystąpieniem do jakiejkolwiek czynności związanej z konserwacją, wyłączyć okap z sieci elektrycznej.

Niniejsze urządzenie oznaczone jest zgodnie z dyrektywą europejską 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Upewniwszy się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przyrody przed potencjalnymi konsekwencjami negatywnymi dla środowiska i zdrowia.

Symbol podany na produkcie lub na dokumentacji towarzyszącej mu wskazuje, że produkt ten nie powinien być traktowany jak odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzyskania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpadów. Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

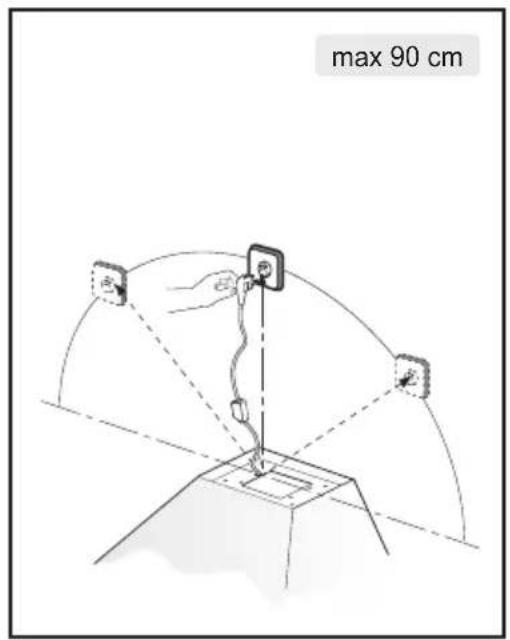

- Podłączenia elektryczne

Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione.

Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco:

BRĄZOWY = L linia

NIEBIESKI = N zerowy

Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę dostosowaną do obciążenia instalacji podanego na tabliczce znamionowej. Jeżeli okap posiada wtyczkę, to należy zamontować go tak, aby dostęp do wtyczki był łatwy.

Przy bezpośrednim podłączeniu do sieci elektrycznej, między urządzeniem i siecią należy umieścić wyłącznik wielobiegunowy, ze stykami w odległości przynajmniej 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.

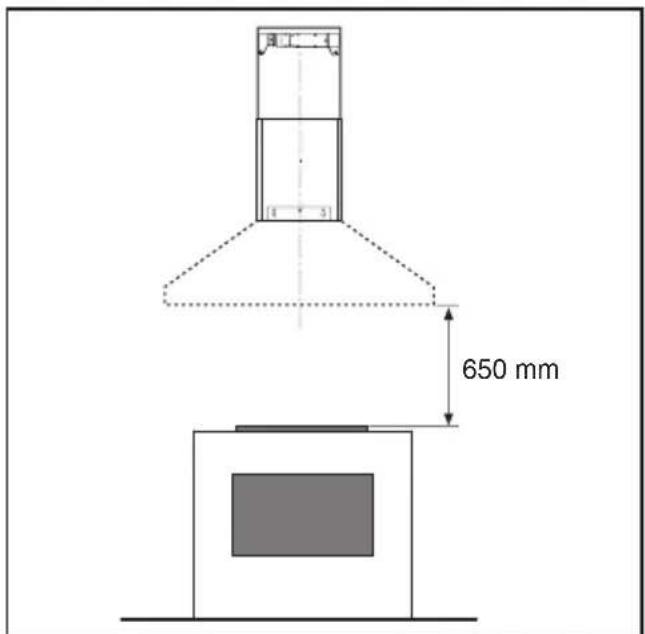

• Minimalna odległość między płaszczyzną nośną naczyń urządzenia kuchennego i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm (Ryc. 5).

Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wylotowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do

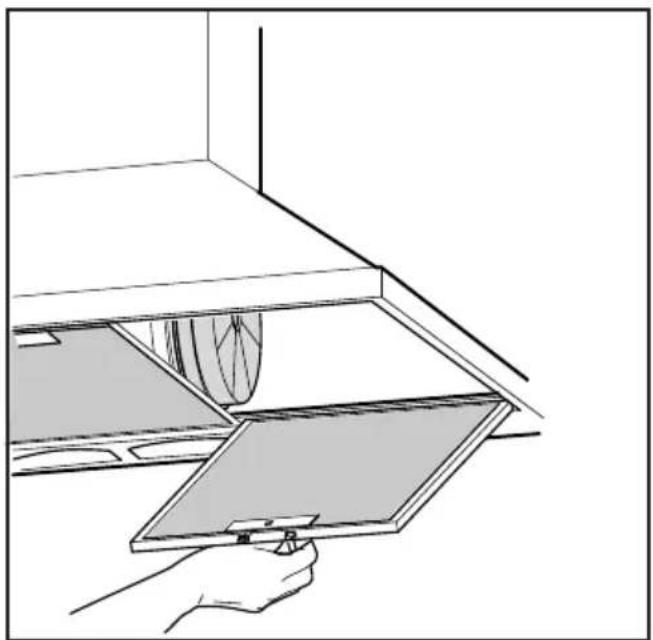

odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna. Przed przystąpieniem do montażu, należy wyjąć filtr (Ryc. 6) w celu łatwiejszego manipulowania urządzeniem. - W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzający powietrze. - Sugeruje się, aby używać przewodu do odprowadzania powietrza o takiej samej średnicy jak otwór wylotowy. Używanie przewężenia zmniejszy sprawność produktu i zwiększy hałas.

MONTAŻ NA ŚCIANIE

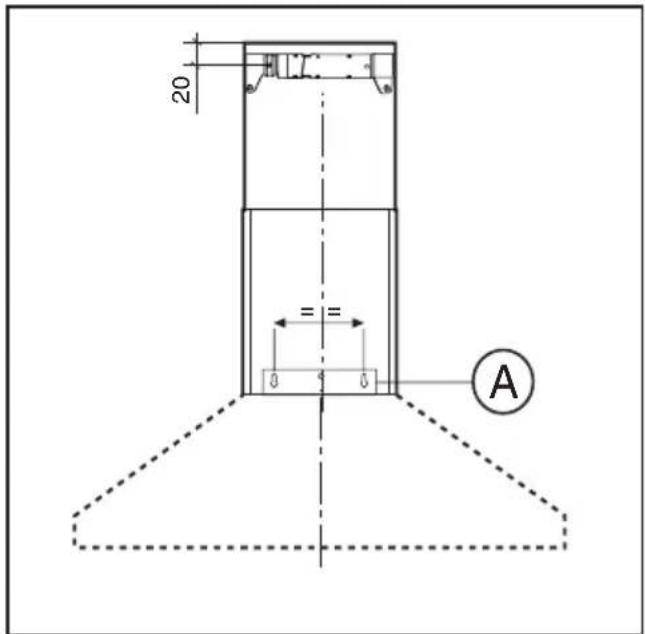

Wywiercić otwory A, uwzględniając podane wielkości (Ryc. 2). Umocować urządzenie na ścianie i ustawić w poziomie za pomocą zawieszek. Następnie przymocować okap za pomocą dwóch śrub A (Ryc. 4). W zależności od montażu użyć śrub i kołków odpowiednich dla danego rodzaju muru (np. żelbeton, płyta kartonowo-gipsowa, itp.). W przypadku gdy śruby i kołki wchodzą w skład zestawu, należy upewnić się, że są one odpowiednie dla rodzaju ściany, na której ma być zamocowany okap.

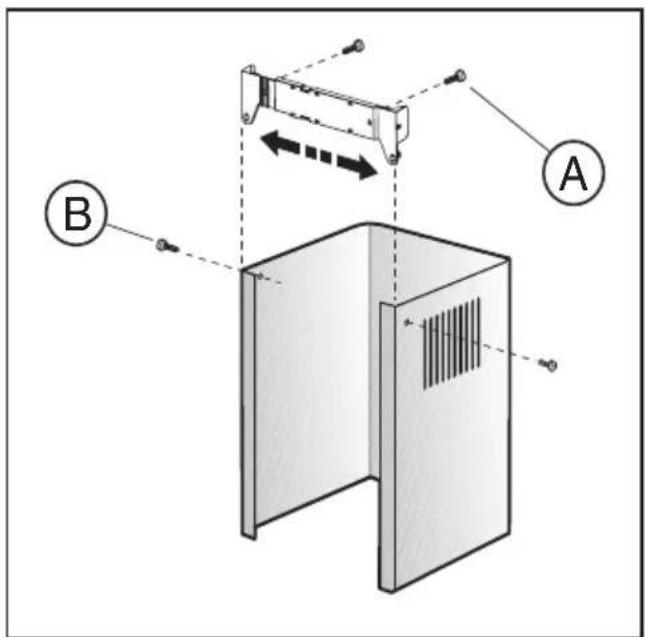

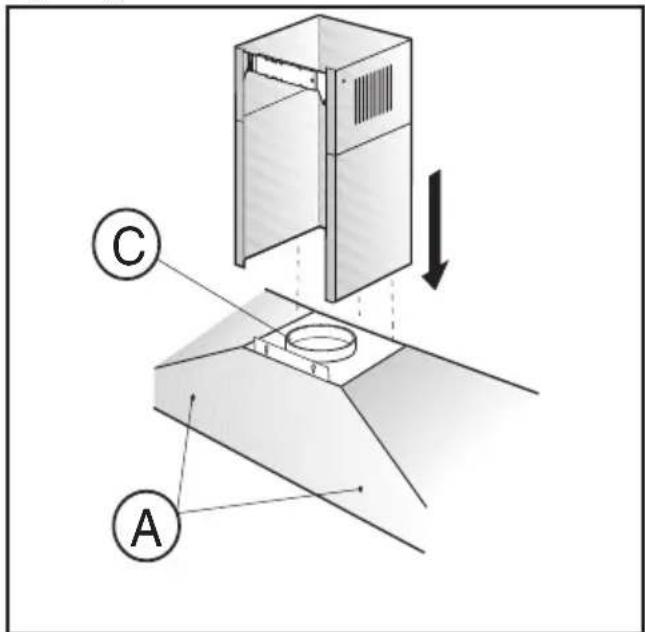

MONTAŻ TELESKOPOWYCH ZŁĄCZEK OZDOBNYCH - WERSJA Z ZASYSANIEM

Przed założeniem złaczki ozdobnej zamontować zasilanie elektryczne. Jeśli urządzenie ma być zainstalowane w wersji z zasysaniem, należy przygotować otwór odpowietrzający. Ustawić szerokość podpory górnej złaczki (Ryc. 3). Następnie przymocować podporę do sufitu za pomocą śrub z uwzględnieniem odległości wskazanej na ryc. 2 w taki sposób, aby była równoległa do okapu A (Ryc. 3). Przyłączyć kołnierz C do otworu odprowadzającego powietrze za pomocą rury elastycznej (Ryc. 4). Umieścić górną złaczkę wewnątrz dolnej i znajdować się nad obudową. Naciągnąć górną złaczkę aż do skrzynki i zamocować za pomocą śrub B (Ryc. 3).

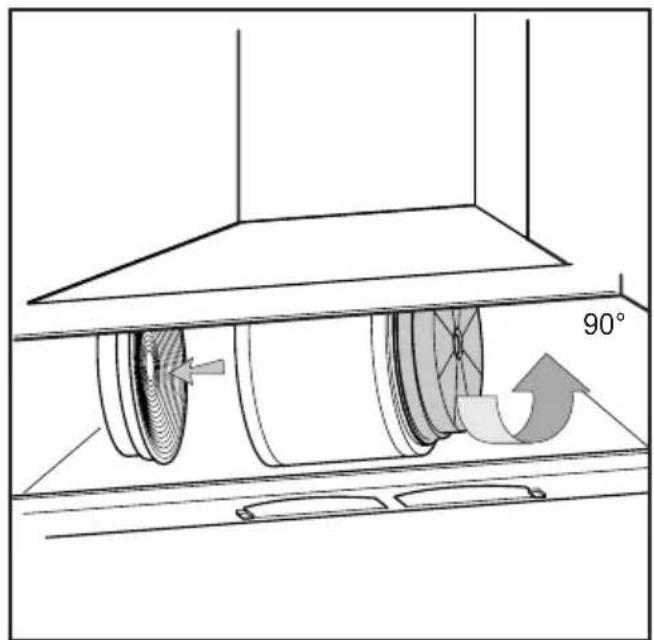

Usunąć filtry węglowe zainstalowane w urządzeniu, obracając je o 90° w kierunku przeciwnym do ruchu wskazówek zegara (Rys. 7).

WERSJA FILTRUJĄCA

Zainstalować okap i dwie złaczki według instrukcji montażu okapu w wersji zasysającej.

Filtry węglowe są już zainstalowane w urządzeniu.

EKSPLOATACJA I KONSERWACJA

• Zaleca się uruchomienie urządzenia przy rozpoczęciem gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłączać urządzenia przez co najmniej 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza.

Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją; szczególną uwagę należy zwrócić na filtr przeciwtłuszczowy oraz na filtr z węglem aktywnym.

• Filtr przeciwtłuszczowy ma za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie, które następuje w różnym czasie, zależnie od

eksploatacji urządzenia.

• Aby zapobiec niebezpieczeństwu ewentualnych pożarów, co najmniej raz na 2 miesiące należy myć filtry przeciwtłuszczowe, można je myć min. w zmywarce.
• Po kilku umyciach mogą wystąpić zmiany koloru. Fakt ten nie daje prawa do reklamacji w celu dokonania ich ewentualnej wymiany. W przypadku nieprzestrzegania instrukcji wymiany i mycia może powstać niebezpieczeństwo zapalenia się filtrów przeciwtłuszczowych.
• Filtry z węglem aktywnym służą do oczyszczania powietrza zwracanego do otoczenia. Filtry nie nadają się do mycia ani do regeneracji i powinny być wymieniane nie rzadziej niż co cztery miesiące. Nasycenie węgla aktywnego zależy od dłuższego lub krótszego czasu użytkowania urządzenia, od rodzaju kuchenki oraz od regularności, z jaką wykonywane jest czyszczenie filtra przeciwtłuszczowego.
• Często myć okap, zarówno wewnątrz, jak i na zewnątrz, przy pomocy szmatki zwilżonej denaturatem lub neutralnym środkiem myjącym w płynie, nieściernym.
• Instalacja oświetleniowa zaprojektowana jest do użytkowania podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacznie średnią trwałość żarówek.

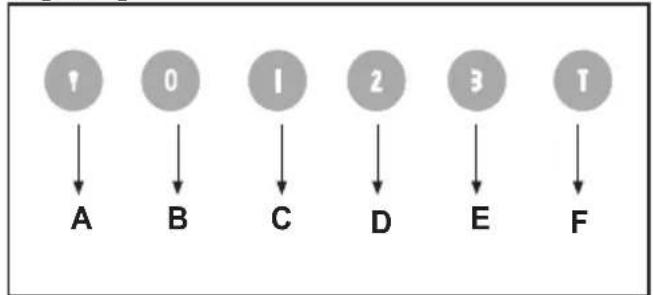

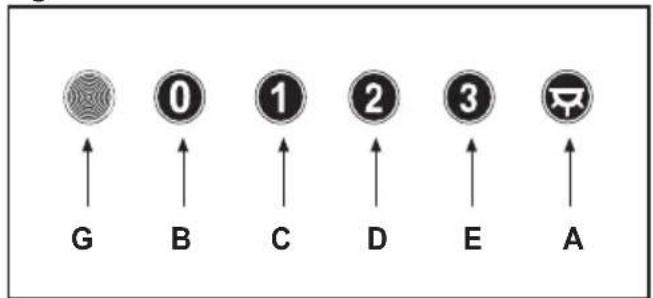

• Układ sterowania: (Rys. 8) Sterowanie światłem – znaczenie symboli jest następujące.

A = przycisk OŚWIETLENIE, B = przycisk WŁĄCZENIE, C = przycisk PIERWSZA PRĘDKOŚĆ, D = przycisk DRUGA PRĘDKOŚĆ, E = przycisk TRZECIA PRĘDKOŚĆ, F = przycisk REGULATOR CZASOWY AUTOMATYCZNEGO WYŁĄCZENIA po 15 minutach.

• Przyciskając przycisk F, włącza się funkcja "clean air". Ta funkcja powoduje włączanie silnika na 10 minut co godzinę na pierwszej prędkości. Jak tylko ta funkcja jest włączona, silnik włącza się na 1. prędkość na okres 10 minut; podczas tych minut powinny migać jednocześnie przycisk F i przycisk C. Po upływie tego czasu silnik się wyłącza i LED przycisku F świeci się stałym światłem aż do momentu, gdy po upływie następnych 50 minut ponownie włącza się silnik na pierwszą prędkość i LED F i C ponownie migają przez 10 minut i dalej w ten sam sposób. Przyciskając jakikolwiek przycisk z wyjątkiem świateł okapu, silnik powraca natychmiast do normalnego funkcjonowania (np. jeśli przyciśnięty jest przycisk D, włącza się funkcja "clean air" i silnik przechodzi od razu na 2. prędkość; przyciskając przycisk B, funkcja się wyłącza).
• Nasycenie filtrów przeciwtłuszczowych / z węgla aktywnego:
• Kiedy przycisk A pulsuje z częstotliwością 2 sek., filtry przeciwtłuszczowe wymagają przymycia.
• Kiedy przycisk A pulsuje z częstotliwością 0,5 s, filtry węglowe wymagają wymiany.

Po ponownym założeniu czystego filtra należy

zresetować pamięć elektroniczną, wciskając przycisk

A przez około 5 s, aż ustanie pulsowanie.

• Układ sterowania: Sterowanie mechaniczne (Rys. 9)

znaczenie symboli jest następujące:

A = przycisk OŚWIETLENIE

B = przycisk WŁĄCZENIE

C = przycisk PIERWSZA PRĘDKOŚĆ

D = przycisk DRUGA PRĘDKOŚĆ

E = przycisk TRZECIA PRĘDKOŚĆ

G = wskaźnik SILNIK FUNKCJONUJĄCY

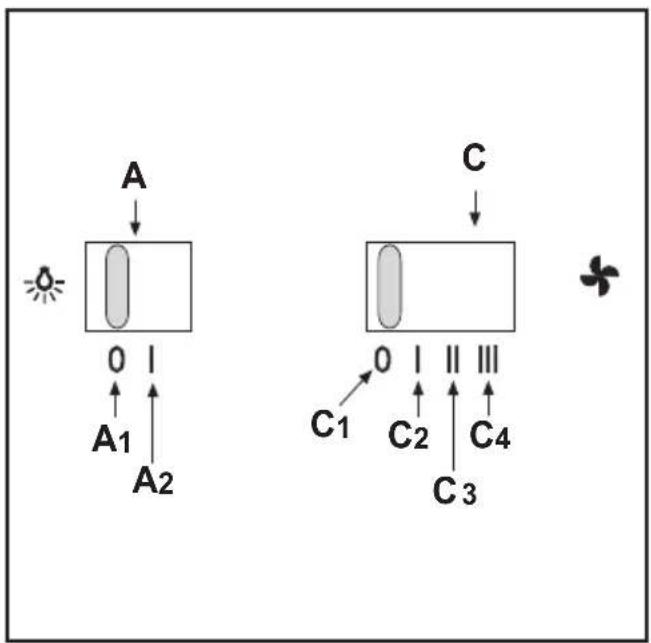

POLECENIA: (Rys. 10) SLIDER symbole jak poniżej:

A = Wyłącznik światła

A1 = przycisk Off

A2 = przycisk On

C = Kontrola prędkości

C1 = przycisk Off

C2 = przycisk PIERWSZA PRĘDKOŚĆ

C3 = przycisk DRUGA PRĘDKOŚĆ

C4 = przycisk TRZECIA PRĘDKOŚĆ

Wymiana lamp halogenowych (Rys.11).

Aby wymienić lampy halogenowe B, ściągnąć szkiełko

C, wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same.

Uwaga: Nie dotykać lampy gołą ręką.

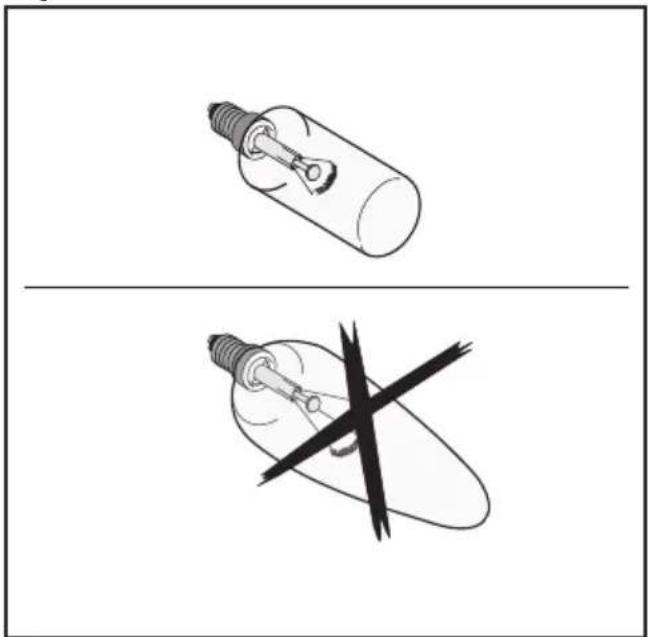

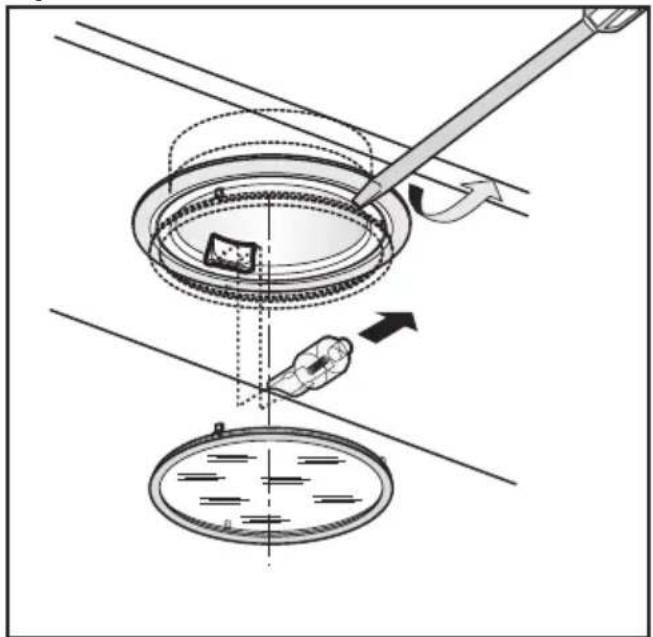

• Wymiana lamp żarowych (Rys.12).

W celu wymiany żarówek należy usunąć filtry przeciwtłuszczowe, jak pokazano na (Rys. 6), i wyjąć żarówkę.

Wymienić żarówkę na nową tego samego typu (Rys. 12).

SERWIS DLA KLIENTÓW

Przed skontaktowaniem się z Serwisem Technicznym.

Jeśli urządzenie nie działa, zaleca się:

• sprawdzić, czy wtyczka jest prawidłowo umieszczona w gniazdku.

W przypadku, gdy nie uda się stwierdzić przyczyny nieprawidłowego działania: wyłączyć urządzenie, nie ingerować w nie, a następnie skontaktować się z Serwisem Technicznym.

NUMER SERYJNY PRODUKTU. Gdzie się znajduje?

Ważnym jest, aby kontaktując się z Serwisem Technicznym podać kod produktu i numer seryjny (ciąg 16 znaków rozpoczynający się od cyfry 3), które znajdują się na karcie gwarancyjnej lub na tabliczce znamionowej umieszczonej wewnątrz urządzenia.

W ten sposób pomagają Państwo uniknąć niepotrzebnych wyjazdów technika oraz związanych z tym kosztów.

DOSTAWCA UCHYLA SIĘ OD WSZELKIEJ ODPOWIEDZIALNOŚCI ZA EWENTUALNE USTERKI, SPOWODOWANE NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH WSKAZÓWEK.
