Termék típusa	Elszívó/szűrő konyhai páraelszívó
Márka	Candy
Modell	CRD 93 X
Szélesség	93 cm
Tápellátás	220-240 V, 50 Hz
Sebességfokozatok száma	3
Időzítő funkció	Automatikus leállítás 15 perc után
Clean Air funkció	Működés 10 perc/óra az első sebességen
Világítás	Halogén vagy izzólámpák (verziótól függően)
Kezelőszervek típusa	Érintő, mechanikus vagy csúszka verziótól függően
Zsírszűrő	Mosható (2 havonta), alumínium
Szénszűrő	Cseréje 4 havonta
Minimális főzési távolság	65 cm
Elszívás módja	Elszívó (külső elvezetés) vagy szűrő (visszavezetés)
Elektromos osztály	II (kettős szigetelés, földelés nélkül)
Javíthatóság	Elérhető pótalkatrészek: szűrők, lámpák

Gyakran ismételt kérdések - CRD 93 X CANDY

Mi a minimális távolság a páraelszívó és a főzőlap között?

A főzőedények alátámasztó felülete és a páraelszívó legalacsonyabb része közötti minimális távolságnak legalább 65 cm-nek kell lennie (lásd 5. ábra).

Hogyan tisztítsam a zsírszűrőket?

A zsírszűrőket legalább 2 havonta ki kell mosni. Mosogatógépben vagy kézzel, semleges tisztítószerrel moshatók. Több mosás után színük megváltozhat, ez nem befolyásolja hatékonyságukat.

Mikor kell cserélni a szénszűrőt?

Az aktív szénszűrőt 4 havonta cserélni kell. Nem mosható és nem regenerálható. A gyakoriság a használattól függően változhat.

Hogyan állítsam vissza a szűrők telítettségjelzőjét?

A szűrők tisztítása vagy cseréje után nyomja meg az A (világítás) gombot 5 másodpercig, amíg a dióda villogni nem hagy. Ez visszaállítja az elektronikus memóriát.

Mi a teendő, ha a páraelszívó nem működik?

Ellenőrizze, hogy a dugó jól be van-e dugva a konnektorba. Ha a probléma továbbra is fennáll, kapcsolja ki a készüléket, és forduljon a műszaki segélyszolgálathoz. Ne próbálja meg saját maga javítani.

Hogyan aktiváljam a Clean Air funkciót?

Nyomja meg az F gombot 2 másodpercig, amikor a páraelszívó be van kapcsolva. A motor 10 percet működik óránként az első sebességen. Kikapcsolásához nyomjon meg egy másik gombot, kivéve a világítást.

Használhatom a páraelszívót külső elvezetés nélkül?

Igen, a páraelszívó használható szűrő üzemmódban (visszavezetés) szénszűrőkkel. A levegő megszűrődik és visszakerül a helyiségbe (1A ábra).

Hogyan cseréljem a páraelszívó lámpáit?

Halogén lámpák esetén távolítsa el az üveget, és cserélje ki azonos típusú lámpákra. Izzólámpák esetén először távolítsa el a zsírszűrőt. Ne érintse meg a lámpákat puszta kézzel.

Milyen elektromos kábelre van szükség a telepítéshez?

A kábelnek meg kell felelnie a készülék teljesítményének. A csatlakozás a barna (L) és kék (N) vezetékekkel történik. A készülék II. osztályú, ezért nincs földelő vezeték.

Miért villog az A gomb?

Ha az A gomb 2 másodpercenként villog, az azt jelzi, hogy a zsírszűrőket ki kell mosni. Ha 0,5 másodpercenként villog, az azt jelzi, hogy a szénszűrőket cserélni kell.

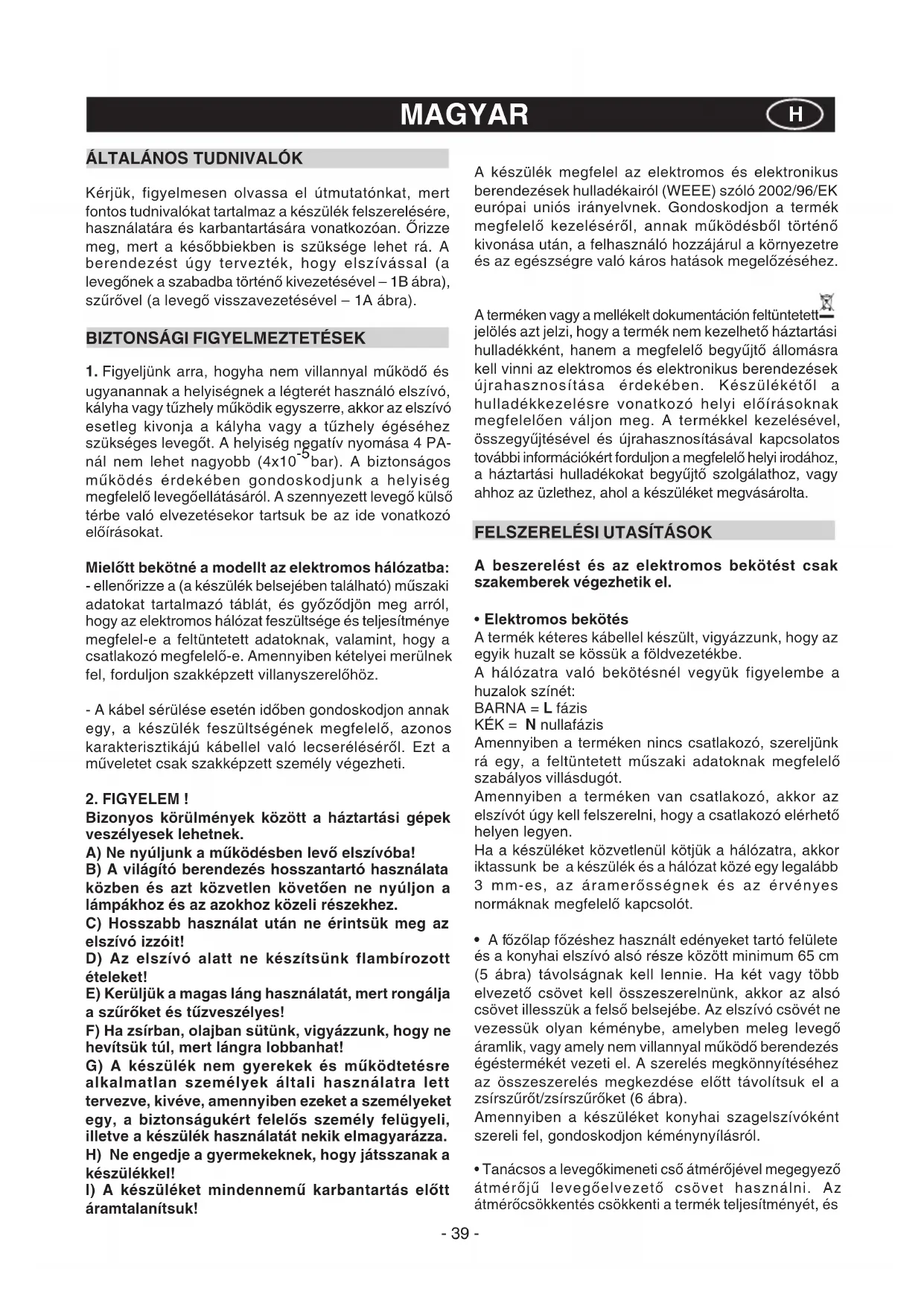

HASZNÁLATI ÚTMUTATÓ CRD 93 X CANDY

Kérjük, figyelmesen olvassa el útmutatónkat, mert fontos tudnivalókat tartalmaz a készülék felszerelésére, használatára és karbantartására vonatkozóan. Őrizze meg, mert a későbbiekben is szüksége lehet rá. A berendezést úgy tervezték, hogy elszívással (a levegőnek a szabadba történő kivezetésével - 1B ábra), szűrővel (a levegő visszavezetésével - 1A ábra).

BIZTONSÁGI FIGYELMEZTETÉSEK

1. Figyeljünk arra, hogy ha nem villannyal működő és ugyanannak a helyiségnek a légterét használó elszívó, kályha vagy tűzhely működik egyszerre, akkor az elszívó esetleg kivonja a kályha vagy a tűzhely égéséhez szükséges levegőt. A helyiség negatív nyomása 4 Pánál nem lehet nagyobb (4x10-5bar). A biztonságos működés érdekében gondoskodjunk a helyiség megfelelő levegőellátásáról. A szennyezett levegő külső térbe való elvezetésekor tartsuk be az ide vonatkozó előírásokat.

Mielőtt bekötné a modellt az elektromos hálózatba: - ellenőrizze a (a készülék belsejében található) műszaki adatokat tartalmazó táblát, és győződjön meg arról, hogy az elektromos hálózat feszültsége és teljesítménye megfelel-e a feltüntetett adatoknak, valamint, hogy a csatlakozó megfelelő-e. Amennyiben kételyei merülnek fel, forduljon szakképzett villanyszerelőhöz.

• A kábel sérülése esetén időben gondoskodjon annak a készülék feszültségének megfelelő, azonos karakterisztikájú kábellel való lecseréléséről. Ezt a műveletet csak szakképzett személy végezheti.

2. FIGYELEM!

Bizonyos körülmények között a háztartási gépek veszélyesek lehetnek.

A) Ne nyúljunk a működésben lévő elszívóba! B) A világító berendezés hosszantartó használata közben és azt közvetlenül követően ne nyúljon a lámpákhoz és az azokhoz közeli részekhez. C) Hosszabb használat után ne érintsük meg az elszívó izzóit! D) Az elszívó alatt ne készítsünk flambírozott ételeket! E) Kerüljük a magas láng használatát, mert rongálja a szűrőket és tűzveszélyes! F) Ha zsírban, olajban sütünk, vigyázzunk, hogy ne hevítsük túl, mert lángra lobbanhat! G) A készülék nem gyerekek és működtetésre alkalmatlan személyek általi használatra lett tervezve, kivéve, amennyiben ezeket a személyeket egy, a biztonságukért felelős személy felügyeli, illetve a készülék használatát nekik elmagyarázza. H) Ne engedje a gyermekeknek, hogy játsszanak a készülékkel! I) A készüléket mindennemű karbantartás előtt áramtalanítsuk!

A készülék megfelel az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2002/96/EK európai uniós irányelvnek. Gondoskodjon a termék megfelelő kezeléséről, annak működésből történő kivonása után, a felhasználó hozzájárul a környezetre és az egészségre való káros hatások megelőzéséhez.

A terméken vagy a mellékelt dokumentációban feltüntetett jelölés azt jelzi, hogy a termék nem kezelhető háztartási hulladékként, hanem a megfelelő begyűjtő állomásra kell vinni az elektromos és elektronikus berendezések újrahasznosítása érdekében. Készülékétől a hulladékkezelésre vonatkozó helyi előírásoknak megfelelően váljon meg. A termék kezelésével, összegyűjtésével és újrahasznosításával kapcsolatos további információkért forduljon a megfelelő helyi irodához, a háztartási hulladékokat begyűjtő szolgáltatóhoz, vagy ahhoz az üzlethez, ahol a készüléket megvásárolta.

FELSZERELÉSI UTASÍTÁSOK

A beszerelést és az elektromos bekötést csak szakemberek végezhetik el.

Elektromos bekötés

A termék kétérős kábellel készült, vigyázzunk, hogy az egyik huzalt se kössük a földvezetékbe.

A hálózatra való bekötésnél vegyük figyelembe a huzalok színét:

BARNA = L fázis

KÉK = N nullafázis

Amennyiben a terméken nincs csatlakozó, szereljünk rá egy, a feltüntetett műszaki adatoknak megfelelő szabályos villásdugót.

Amennyiben a terméken van csatlakozó, akkor az elszívót úgy kell felszerelni, hogy a csatlakozó elérhető helyen legyen.

Ha a készüléket közvetlenül kötjük a hálózatra, akkor iktassunk be a készülék és a hálózat közé egy legalább 3 mm-es, az áramerősségnek és az érvényes normáknak megfelelő kapcsolót.

• A főzőlap főzéshez használt edényeket tartó felülete és a konyhai elszívó alsó része között minimum 65 cm (5. ábra) távolságnak kell lennie. Ha két vagy több elvezetőcsövet kell összeszerelnünk, akkor az alsó csövet illesszük a felső belsejébe. Az elszívó csövét ne vezessük olyan kéménybe, amelyben meleg levegő áramlik, vagy amely nem villannyal működő berendezés égéstermékét vezeti el. A szerelés megkönnyítéséhez az összeszerelés megkezdése előtt távolítsuk el a zsírszűrőt/zsírszűrőket (6. ábra). Amennyiben a készüléket konyhai szagelszívóként szereli fel, gondoskodjon kéménynyílásról. Tanácsos a levegőkimeneti cső átmérőjével megegyező átmérőjű levegőelvezető csövet használni. Az átmérőcsökkentés csökkenti a termék teljesítményét, és

növeli a zajosságát.

FALI RÖGZÍTÉS

A megjelölt magasságok betartásával készítsük el az A furatokat (2. ábra). Rögzítsük a berendezést a falra, az akasztókkal állítsuk vízszintbe. A beszabályozást követően rögzítsük véglegesen a küröt a 2 A jelű csavarral (4. ábra). A felszereléshez a fal fajtájának (pl. vasbeton, gipszkarton, stb.) megfelelő csavarokat és szélesedő tipliket használjunk.

Amennyiben a kürtővel együtt leszállításra kerülnek a csavarok és a tiplik is, ellenőrizzük, hogy azok megfelelnek-e a faltípusnak, ahova a kürtőt rögzíteni kell.

- A TELESZKÓPIKUS DÍSZELEMEK RÖGZÍTÉSE - ELSZÍVÓ MÓD

A díszítő elem által takart térben alakítsuk ki a tápfeszültség bekötését. Amennyiben a készüléket elszívó módban kell felszerelni, gondoskodjon levegőelvezetési kimenetről. Állítsuk be a felső elemet alátámasztó bilincs szélességét (3. ábra).

Az A csavarokkal (3. ábra) a mennyezettől való távolság (lásd 2. ábra) tartásával rögzítsük a mennyezetre úgy, hogy a kürtő tengelyében legyen. Csatlakozó cső segítségével kössük be a légelvezető nyílás C peremét (4. ábra). A felső csatlakozó elemet illesszük bele az alsóba, és helyezze a szekrény belsejébe.

Rögzítsük az alsó csatlakozó elemet a kürtőhöz, a felső csatlakozó elemet húzzuk ki a bilincsig, majd a B csavarokkal rögzítsük (3. ábra).

Vegye ki a készülékben található szénszűrőket azok órajárással ellentétes irányú, 90°-os elforgatásával (7. ábra).

- SZŰRŐS VÁLTOZAT

Az elszívóval szerelt kürtő szerelési utasításait tartalmazó fejezetben megadott módon szereljük fel a kürtőt és a két csatlakozó elemet.

A szénszűrők eleve benne vannak a készülékben.

HASZNÁLAT ÉS KARBANTARTÁS

• Mielőtt bármilyen étel főzésébe belekezdene, tanácsos bekapcsolni a készüléket. A szennyezett levegő teljes kiszellőztetése érdekében a főzés végét követően ajánlatos még 15 percig bekapcsolva hagyni az elszívót. Az elszívó tökéletes működtetése megfelelő és folyamatos karbantartást igényel. Különös figyelmet kell fordítani a zsír- és az aktív szénszűrőre.
• A zsírszűrő megköti a levegőben lévő zsírszemcséket, melyek a használattól függően idővel eltömítik a készüléket.
• A készülék esetleges kigyulladásának elkerülése érdekében legfeljebb 2 havonta le kell mosni a zsírszűrőket - akár mosogatógépben is.
• A panelek színe többszöri mosás után megváltozhat. Ez nem jogosít fel a termék esetleges visszacserélésére.

A szűrőcserére és -tisztításra vonatkozó utasítások be nem tartása akár a zsírszűrő kigyulladását is eredményezheti.

• Az aktív szénszűrők arra szolgálnak, hogy a

környezetbe visszajuttatott levegőt megtisztítsák. A szűrők nem moshatók és nem regenerálhatók, és legalább négyhavonta ki kell cserélni őket. Az aktív szén telítődése a készülék használatának gyakoriságától, az ételek fajtájától és a zsírszűrő tisztításának gyakoriságától függ.

Denaturált szesszel vagy nem súroló hatású folyékony mosószerrel átitatott vizes ruhával tisztítsa meg gyakran az elszívó külsejét és belsejét. - A világítóberendezést főzés közbeni használatra tervezték, és nem a konyha általános, huzamos idejű megvilágítására. A huzamos idejű használat lényegesen lecsökkenti az égők átlag élettartamát.

VEZÉRLÉS: (8. ábra) Fényvezérlés

A = VILÁGÍTÁS B = OFF C = ELSŐ SEBESSÉG D = MÁSODIK SEBESSÉG E = HARMADIK SEBESSÉG F = LEÁLLÍTÁS AUTOMATIKUS KÉSLELTETÉSE 15 perccel

• Ha 2 másodpercig nyomva tartja (kikapcsolt szagelszívó mellett) az F gombot, működésbe lép a "clean air" funkció. Ez a funkció óránként 10 percre bekapcsolja a motort egyes sebességen. Amint működésbe hozta a funkciót, 10 percre beindul a motor egyes sebességen. Ez alatt az idő alatt az F és a C gomb együtt villog. 10 perc elteltével a motor kikapcsolódik, és az F gomb ledje folyamatos fénnyel ég. 50 perccel később a motor ismételten be fog indulni az egyes sebességen és az F és C ledek ismételten villogni fognak 10 percig, stb. Amennyiben bármelyik gombot megnyomja (a világítás kivételével) a szagelszívó ismét visszatér normális működéséhez (pl. ha megnyomja a D gombot, kiiktatja a "clean air" funkciót és a motor nyomban kettes sebességen kezd működni; amennyiben megnyomja a B gombot kiiktatja ezt a funkciót)

A zsírszűrők/aktív szénszűrők telítődése:

• Amennyiben az A gomb két másodpercenként villog, a zsírszűrőket le kell mosni.
• Amennyiben az A gomb fél másodpercenként villog, a szénszűrőket le kell cserélni.

Miután visszahelyezte a tiszta szűrőt, az elektromos memória nullázásához nagyjából öt másodpercre tartsa lenyomva az A gombot, míg az villogni nem kezd!

- VEZÉRLÉS: 9) Mechanikus:

A = VILÁGÍTÁS B = OFF C = ELSŐ SEBESSÉG D = MÁSODIK SEBESSÉG E = HARMADIK SEBESSÉG G = fényjel MOTOR BEKAPCSOLVA

- VEZÉRLÉSEK: (10. ábra) SLIDER jelmagyarázat:

A = villanykapcsoló A1 = Ki gomb A2 = Be gomb C = Sebesség ellenőrzése

C1 = Ki gomb C2 = EGYES SEBESSÉG gomb C3 = KETTES SEBESSÉG gomb C4 = HARMAS SEBESSÉG gomb

A halogénizzók cseréje (11. ábra).

A B halogénizzók cseréjéhez a megfelelő réseken keresztül megemelve vegye le a C üvegburát.

Cserélje ki az izzókat azonos típusúakra!

Figyelem! Ne fogja meg a lámpát csupasz kézzel!

A fehérfényű izzók cseréje (12. ábra).

A fehérfényű izzók cseréjéhez a 6. ábra szerint vegye ki a zsírszűrőket, és távolítsa el az izzót.

Cserélje ki az izzót azonos típusúra (12. ábra).

SZERVIZ ÜGYFÉLSZOLGÁLAT

A szakszerviz kihívása előtt:

Amennyiben a termék nem működik, a következőt javasoljuk:

• Ellenőrizze, hogy a csatlakozódugó megfelelően be van-e dugva az aljzatba.

Amennyiben nem találja meg a nem működés okát, tegye a következőt: Kapcsolja ki a készüléket, és hívja a szerviz ügyfélszolgálatot.

GYÁRTÁSI SZÁM Hol található?

Fontos, hogy a szerviz ügyfélszolgálattal közölje a termék nevét és gyártási számát (3-assal kezdődő 16 karakter), mely a garancialevélen, illetve a készülék hátulján elhelyezett adattáblán található.

Ezáltal elkerülheti a szerelő felesleges kiszállását és megtakaríthatja az azzal járó költségeket.

A HASZNÁLATI UTASÍTÁS BE NEM TARTÁSÁBÓL EREDŐ KÁROKÉRT SEMMINEMŰ FELELŐSSÉGET NEM VÁLLALUNK.
