CRD 93 X - Digestoř CANDY - Bezplatný návod k obsluze

Typ produktu	Odsávací/filtrační digestoř
Značka	Candy
Model	CRD 93 X
Šířka	93 cm
Napájení	220-240 V, 50 Hz
Počet rychlostí	3
Funkce časovače	Automatické vypnutí po 15 minutách
Funkce Clean Air	Běží 10 minut za hodinu na první rychlost
Osvětlení	Halogenové nebo žárovkové (podle verze)
Typ ovládání	Dotykové, mechanické nebo posuvné podle verze
Tukový filtr	Pratelný (každé 2 měsíce), hliníkový
Uhlíkový filtr	Výměna každé 4 měsíce
Minimální vzdálenost od varné desky	65 cm
Způsob odvodu	Odsávací (venkovní odvod) nebo filtrační (recirkulace)
Elektrická třída	II (dvojitá izolace, bez uzemnění)
Opravitelnost	Dostupné náhradní díly: filtry, žárovky

Často kladené otázky - CRD 93 X CANDY

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost mezi nosnou plochou nádob a nejnižší částí digestoře musí být alespoň 65 cm (viz obr. 5).

Jak čistit tukové filtry?

Tukové filtry je třeba mýt alespoň každé 2 měsíce. Lze je mýt v myčce nádobí nebo ručně s neutrálním čisticím prostředkem. Po několika mytích mohou změnit barvu, což neovlivňuje jejich účinnost.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit každé 4 měsíce. Není pratelný ani regenerovatelný. Frekvence se může lišit podle použití.

Jak resetovat indikátor nasycení filtrů?

Po vyčištění nebo výměně filtrů stiskněte tlačítko A (osvětlení) na 5 sekund, dokud dioda nepřestane blikat. Tím se vynuluje elektronická paměť.

Co dělat, když digestoř nefunguje?

Zkontrolujte, zda je zástrčka dobře zasunuta do zásuvky. Pokud problém přetrvává, odpojte spotřebič od napětí a kontaktujte technickou podporu. Nepokoušejte se opravovat sami.

Jak aktivovat funkci Clean Air?

Stiskněte tlačítko F na 2 sekundy, když je digestoř zapnutá. Motor běží 10 minut za hodinu na první rychlost. Pro deaktivaci stiskněte jiné tlačítko než světlo.

Mohu používat digestoř bez venkovního odvodu?

Ano, digestoř lze používat v filtračním režimu (recirkulace) s uhlíkovými filtry. Vzduch je filtrován a vracen zpět do místnosti (obr. 1A).

Jak vyměnit žárovky v digestoři?

U halogenových žárovek sejměte sklo a vyměňte za žárovky stejného typu. U žárovek nejprve vyjměte tukový filtr. Nedotýkejte se žárovek holýma rukama.

Jaký typ elektrického kabelu je potřebný pro instalaci?

Kabel musí být přizpůsoben výkonu spotřebiče. Připojení se provádí vodiči hnědý (L) a modrý (N). Spotřebič je třídy II, proto žádný zemnící vodič.

Proč bliká tlačítko A?

Pokud tlačítko A bliká v intervalech 2 sekund, znamená to, že je třeba umýt tukové filtry. Pokud bliká každých 0,5 sekundy, znamená to, že je třeba vyměnit uhlíkové filtry.

NÁVOD K OBSLUZE CRD 93 X CANDY

CZ ODSAVAČ PAR - uživatelská příručka

DK EMHÆTTE - Brugervejledning

FIN LIESITUULETIN - Käyttöohje

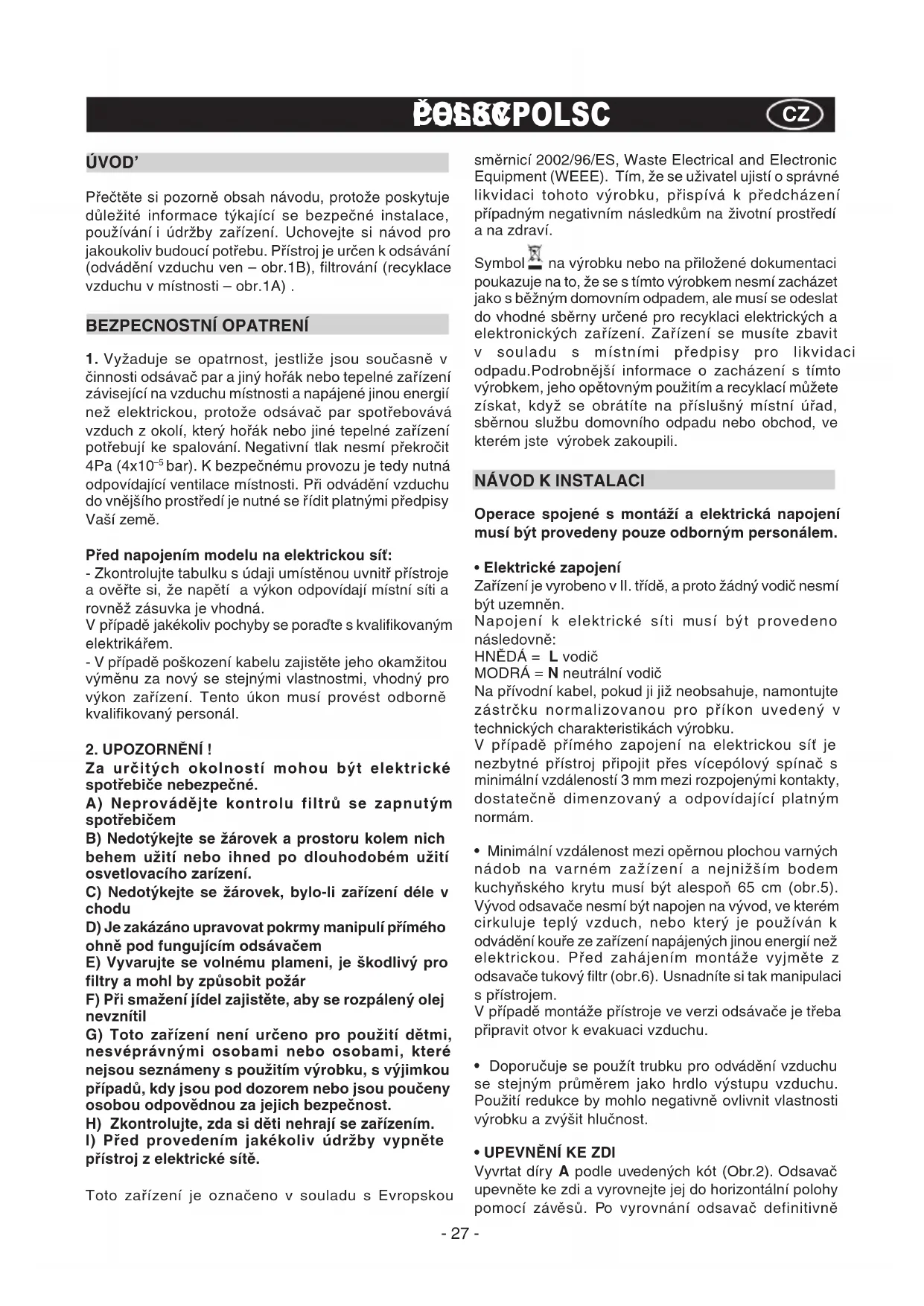

Přečtěte si pozorně obsah návodu, protože poskytuje důležité informace týkající se bezpečné instalace, používání i údržby zařízení. Uchovejte si návod pro jakoukoli budoucí potřebu. Přístroj je určen k odsávání (odvádění vzduchu ven - obr.1B) nebo filtrování (recyklace vzduchu v místnosti - obr.1A).

BEZPEČNOSTNÍ OPATŘENÍ

1. Vyžaduje se opatrnost, pokud jsou současně v činnosti odsavač par a jiný hořák nebo tepelné zařízení závislé na vzduchu místnosti a napájené jinou energií než elektrickou, protože odsavač par spotřebovává vzduch z okolí, který hořák nebo jiné tepelné zařízení potřebují ke spalování. Negativní tlak nesmí překročit 4 Pa (4x10-5 bar). K bezpečnému provozu je tedy nutné odpovídající větrání místnosti. Při odvádění vzduchu do vnějšího prostředí je nutné se řídit platnými předpisy Vaší země.

Před připojením modelu k elektrické síti:

- Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a ověřte si, že napětí a výkon odpovídají místní síti a rovněž zásuvka je vhodná. V případě jakýchkoli pochyb se poraďte s kvalifikovaným elektrikářem. - V případě poškození kabelu zajistěte jeho okamžitou výměnu za nový se stejnými vlastnostmi, vhodný pro výkon zařízení. Tento úkon musí provést odborně kvalifikovaný personál.

2. UPOZORNĚNÍ!

Za určitých okolností mohou být elektrické spotřebiče nebezpečné.

A) Neprovádějte kontrolu filtrů se zapnutým spotřebičem. B) Nedotýkejte se žárovek a prostoru kolem nich během užití nebo ihned po dlouhodobém užití osvětlovacího zařízení. C) Nedotýkejte se žárovek, bylo-li zařízení déle v chodu. D) Je zakázáno připravovat pokrmy pod přímým ohněm pod fungujícím odsavačem. E) Vyvarujte se volnému plameni, je škodlivý pro filtry a mohl by způsobit požár. F) Při smažení jídel zajistěte, aby se rozpálený olej nevznítil. G) Toto zařízení není určeno pro použití dětmi, nesvéprávnými osobami nebo osobami, které nejsou seznámeny s použitím výrobku, s výjimkou případů, kdy jsou pod dozorem nebo jsou poučeny osobou odpovědnou za jejich bezpečnost. H) Zkontrolujte, zda si děti nehrají se zařízením. I) Před provedením jakékoli údržby vypněte přístroj z elektrické sítě.

Toto zařízení je označeno v souladu s Evropskou

směrnicí 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu. Podrobnější informace o zacházení s tímto výrobkem, jeho opětovném použití a recyklaci můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

NÁVOD K INSTALACI

Operace spojené s montáží a elektrická napojení musí být provedeny pouze odborným personálem.

Elektrické zapojení

Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být uzemněn.

Napojení k elektrické síti musí být provedeno následovně:

HNĚDÝ = L vodič

MODRÝ = N neutrální vodič

Na přívodní kabel, pokud ji již neobsahuje, namontujte zástrčku normalizovanou pro příkon uvedený v technických charakteristikách výrobku.

V případě přímého zapojení na elektrickou síť je nezbytné přístroj připojit přes vícepólový spínač s minimální vzdáleností 3 mm mezi rozpojenými kontakty, dostatečně dimenzovaný a odpovídající platným normám.

• Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zařízení a nejnižším bodem kuchyňského krytu musí být alespoň 65 cm (obr.5). Vývod odsavače nesmí být napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo který je používán k odvádění kouře ze zařízení napájených jinou energií než elektrickou. Před zahájením montáže vyjměte z odsavače tukový filtr (obr.6). Usnadníte si tak manipulaci s přístrojem.

V případě montáže přístroje ve verzi odsavače je třeba připravit otvor k evakuaci vzduchu.

• Doporučuje se použít trubku pro odvádění vzduchu se stejným průměrem jako hrdlo výstupu vzduchu. Použití redukce by mohlo negativně ovlivnit vlastnosti výrobku a zvýšit hlučnost.

- UPEVNĚNÍ KE ZDI

Vyvrtat díry A podle uvedených kót (Obr.2). Odsavač upevněte ke zdi a vyrovnejte jej do horizontální polohy pomocí závěsů. Po vyrovnání odsavač definitivně

Upevněte prostřednictvím dvou šroubů A (obr. 4). Pro různé montážní podmínky použijte příslušné typy šroubů a hmoždinek, které budou odpovídat typu zdiva (např. armovaný beton, sádrokarton atd.). Budou-li šrouby a hmoždinky dodány jako součást produktu, ujistěte se, zda odpovídají typu zdiva, na něž má být odsavač namontován.

- MONTÁŽ DEKORATIVNÍCH TELESKOPICKÝCH SPOJOVACÍCH PRVKŮ - SÁCÍ VERZE

Elektrický přívod protáhněte pod krytem dekorativního spoje. Pokud má být vaše zařízení nainstalováno v sání provedení, připravte otvor pro odvádění vzduchu.

Nastavte šířku úchytné konzoly horního spoje (obr. 3). Následně ji upevněte ke stropu prostřednictvím šroubů A (obr. 3) takovým způsobem, aby byla v ose s vaším odsavačem a dodržujte přitom vzdálenost od stropu, vyznačenou na obr. 2. Vsadit horní spojovací prvek do spodního spojovacího prvku a být položena nad skříní. Spodní spojovací prvek ke krytu, používajíce šrouby B ve výbavě (obr. 4), vysunout horní díl až ke třmenu a upevněte jej pomocí šroubů B (obr. 3).

Vyjměte uhlíkové filtry, které jsou již součástí zařízení, jejich otočením o 90° proti směru pohybu hodinových ručiček (obr. 7).

FILTRAČNÍ VERZE

Odsavač a spojovací prvky instalujte tak, jak je uvedeno v bodu, který se týká montáže krytu ve verzi odsavač.

Uhlíkové filtry jsou již součástí zařízení.

POUŽITÍ A ÚDRŽBA

• Doporučujeme uvést zařízení do činnosti ještě před zahájením přípravy jakéhokoli jídla. Doporučujeme ponechat zařízení v činnosti i po dobu 15 minut po ukončení přípravy jídel, aby byl kompletně odveden zapáchající vzduch. Správná činnost odsavače je podmíněna správnou a nepřetržitou údržbou; zvláštní pozornost je třeba věnovat protitukovému filtru a filtru s aktivním uhlím.
• Protitukový filtr má za úkol zachycovat mastné částice nacházející se ve vzduchu, proto je v průběhu proměnné doby vystaven ucpávání; tato doba závisí na používání zařízení.
• Aby se předešlo nebezpečí případného požáru, maximálně každé 2 měsíce je třeba umýt protitukové filtry; k tomuto účelu je možné použít i myčku nádobí.
• Po několika umytích může dojít ke změně barvy. Tato skutečnost neumožňuje podání reklamace za účelem jejich výměny. V případě nedodržení pokynů pro výměnu a mytí protitukových filtrů se může vyskytnout riziko jejich zapálení.
• Filtry s aktivním uhlím slouží k čištění vzduchu, který se znovu vhání do okolního prostředí. Filtry se nesmí mýt ani regenerovat a musí se měnit maximálně každé čtyři měsíce. Nasycení aktivního uhlí závisí na krátkodobém nebo delším používání zařízení, na druhu sporáku a pravidelnosti, se kterou se provádí čištění protitukového filtru. Opakovaně čistěte odsavač, zevnitř i zvenčí, s použitím

hadru navlhčeného v denaturovaném lihu nebo neabrazivních tekutých čisticích prostředcích.

• Osvětlení je navrženo pro použití během vaření a ne pro dlouhodobější použití za účelem osvětlení okolního prostředí.

Dlouhodobější použití osvětlení výrazně snižuje průměrnou životnost žárovek.

• Po stisknutí tlačítka F po dobu 2 s (kryt je vypnut) bude aktivována funkce „clean air".

Tato funkce zapne motor na deset minut každou hodinu na první rychlost.

Jakmile bude tato funkce aktivována, motor bude uveden do chodu na první rychlost po dobu 10 s, během které budou blikat současně tlačítka F a C.

Po uplynutí této doby se motor vypne a LED tlačítka F zůstane osvětlená až do doby, kdy po 50 minutách bude znovu motor uveden do chodu na první rychlost a LED F a C znovu začnou blikat po 10 minut a tak dále.

Po stisknutí jakéhokoliv tlačítka s výjimkou světel se kryt okamžitě vrátí do svého normálního fungování. (např. Pokud se stiskne tlačítko D, deaktivuje se funkce „clean air" a motor začne pracovat na druhou rychlost, stisknutím tlačítka B se tato funkce deaktivuje.)

- Nasycení protitukových filtrů/filtrů s aktivním uhlím:

• Blikání tlačítka A frekvencí 2 sek. poukazuje na potřebu umytí protitukových filtrů.
• Blikání tlačítka A frekvencí 0,5 sek. poukazuje na potřebu výměny uhlíkových filtrů.

Po vložení čistého filtru je třeba vynulovat elektronickou paměť stisknutím tlačítka A na dobu přibližně 5 sek., dokud tlačítko nepřestane blikat.

POVELY: Mechanické (Obr.9)

• Ovládací panely (obr. 10) SLIDER - symbolika je následující:

A = světelný spínač A1 = tlačítko vypnout A2 = tlačítko zapnout D = tlačítko Gemma kontrola C = kontrola rychlosti C1 = tlačítko vypnout C2 = tlačítko PRVNÍ RYCHLOST C3 = tlačítko DRUHÁ RYCHLOST C4 = tlačítko TŘETÍ RYCHLOST

Výměna halogenových žárovek (obr. 11).

Při výměně halogenových žárovek B sejměte sklíčko C po jeho nadzvednutí v místě příslušných otvorů. Žárovky nahraďte novými žárovkami stejného druhu.

Upozornění: Nedotýkejte se žárovky holýma rukama.

Výměna zářivek (obr. 12).

Při výměně zářivky vyjměte všechny protitukové filtry způsobem popsaným na (obr. 6) a odmontujte zářivku. Nahraďte ji novou stejného druhu (obr. 12).

SERVISNÍ SLUŽBA PRO ZÁKAZNÍKY

Dříve, než se obrátíte na servisní službu.

V případě nefunkčnosti vašeho výrobku vám doporučujeme:

- Zkontrolovat dobrý stav zástrčky v elektrické zásuvce. V případě odhalení příčiny poruchy: Vypněte zařízení, neoprávněně do něj nezasahujte a obraťte se na servisní službu.
