MANUALE UTENTE CDT 61 X CANDY

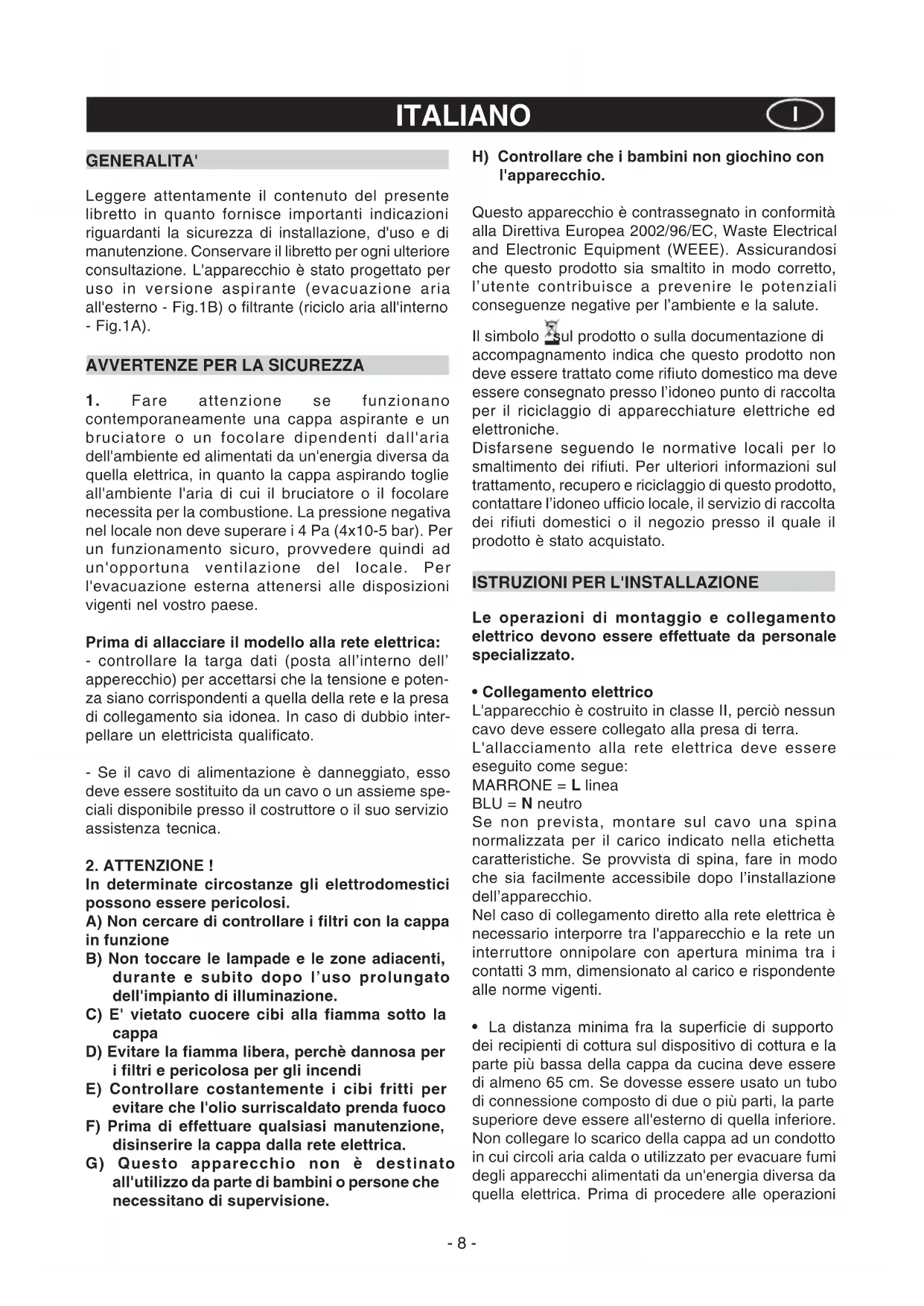

CAPPA ASPIRANTE - Istruzioni per l'uso

Leggere attentamente il contenuto del presente

libretto in quanto fornisce importanti indicazioni

riguardanti la sicurezza di installazione, d'uso e di

manutenzione. Conservare il libretto per ogni ulteriore

consultazione. L'apparecchio è stato progettato per

uso in versione aspirante (evacuazione aria

all'esterno - Fig.1B) o filtrante (riciclo aria all'interno

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano

contemporaneamente una cappa aspirante e un

bruciatore o un focolare dipendenti dall'aria

dell'ambiente ed alimentati da un'energia diversa da

quella elettrica, in quanto la cappa aspirando toglie

all'ambiente l'aria di cui il bruciatore o il focolare

necessita per la combustione. La pressione negativa

nel locale non deve superare i 4 Pa (4x10-5 bar). Per

un funzionamento sicuro, provvedere quindi ad

un'opportuna ventilazione del locale. Per

l'evacuazione esterna attenersi alle disposizioni

vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

- controllare la targa dati (posta all’interno dell’

apperecchio) per accettarsi che la tensione e poten-

za siano corrispondenti a quella della rete e la presa

di collegamento sia idonea. In caso di dubbio inter-

pellare un elettricista qualificato.

- Se il cavo di alimentazione è danneggiato, esso

deve essere sostituito da un cavo o un assieme spe-

ciali disponibile presso il costruttore o il suo servizio

In determinate circostanze gli elettrodomestici

possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa

B) Non toccare le lampade e le zone adiacenti,

durante e subito dopo l’uso prolungato

dell'impianto di illuminazione.

C) E' vietato cuocere cibi alla fiamma sotto la

D) Evitare la fiamma libera, perchè dannosa per

i filtri e pericolosa per gli incendi

E) Controllare costantemente i cibi fritti per

evitare che l'olio surriscaldato prenda fuoco

F) Prima di effettuare qualsiasi manutenzione,

disinserire la cappa dalla rete elettrica.

G) Questo apparecchio non è destinato

all'utilizzo da parte di bambini o persone che

necessitano di supervisione.

H) Controllare che i bambini non giochino con

Questo apparecchio è contrassegnato in conformità

alla Direttiva Europea 2002/96/EC, Waste Electrical

and Electronic Equipment (WEEE). Assicurandosi

che questo prodotto sia smaltito in modo corretto,

l’utente contribuisce a prevenire le potenziali

conseguenze negative per l’ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non

deve essere trattato come rifiuto domestico ma deve

essere consegnato presso l’idoneo punto di raccolta

per il riciclaggio di apparecchiature elettriche ed

Disfarsene seguendo le normative locali per lo

smaltimento dei rifiuti. Per ulteriori informazioni sul

trattamento, recupero e riciclaggio di questo prodotto,

contattare l’idoneo ufficio locale, il servizio di raccolta

dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE Le operazioni di montaggio e collegamento

elettrico devono essere effettuate da personale

• Collegamento elettrico

L'apparecchio è costruito in classe II, perciò nessun

cavo deve essere collegato alla presa di terra.

L'allacciamento alla rete elettrica deve essere

eseguito come segue:

Se non prevista, montare sul cavo una spina

normalizzata per il carico indicato nella etichetta

caratteristiche. Se provvista di spina, fare in modo

che sia facilmente accessibile dopo l’installazione

Nel caso di collegamento diretto alla rete elettrica è

necessario interporre tra l'apparecchio e la rete un

interruttore onnipolare con apertura minima tra i

contatti 3 mm, dimensionato al carico e rispondente

• La distanza minima fra la superficie di supporto

dei recipienti di cottura sul dispositivo di cottura e la

parte più bassa della cappa da cucina deve essere

di almeno 65 cm. Se dovesse essere usato un tubo

di connessione composto di due o più parti, la parte

superiore deve essere all'esterno di quella inferiore.

Non collegare lo scarico della cappa ad un condotto

in cui circoli aria calda o utilizzato per evacuare fumi

degli apparecchi alimentati da un'energia diversa da

quella elettrica. Prima di procedere alle operazioni

di montaggio, per una più facile manovrabilità

dell’apparecchio disinserire i filtro/i antigrasso

Nel caso di montaggio dell’apparecchio in versione

aspirante predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria

con diametro 150. L’utilizzo di una riduzione potreb-

be diminuire le prestazioni del prodotto ed aumenta-

- Per l’installazione di questo prodotto si consiglia

l’aiuto di una seconda persona.

• Prima di procedere con l’operazione di montaggio,

per una più facile manovralità della cappa, aprire

l’imballo , prendere la cappa e appoggiarla su un

piano comodo (fig.2a).

Aprire il pannello facendo pressione nel punto

indicato in fig. 2b.

Togliere il pannello in alluminio tirarando la maniglia

come indicato in fig. 2c. Se il prodotto è fornito di filtri

al carbone attivo, rimuoverli tirando verso l’esterno

la leva, come indicato in fig. 2d.

• MONTAGGIO DELLA CAPPA Il prodotto viene fornito assemblato. Per effettuare il

montaggio, eseguire le seguenti fasi:

- Togliere le quattro viti A come indicato in fig. 3.

- Separare la scocca dalla struttura, togliendo i tappi

e poi le viti B indicate nella fig. 4.

• Fissaggio a parete

- Posizionare la dima di fissaggio sulla parete ( te-

nendo conto della distanza minima dal piano di cot-

Segnare ed eseguire i fori di fissaggio.

- Fissare le 2 viti C senza avvitarle completamente e

tasselli ad espansione ( fig. 6 ).

- A regolazione avvenuta, fissare il gruppo motore X

definitivamente tramite le 2 viti D (fig.6).

- Fissare la staffa uscita aria Y al muro con le 2 viti E

- Posizionare il gruppo motore X al muro, allinearlo

in posizione orizzontale e avvitare le viti C (fig. 6).

- Per i vari montaggi utilizzare viti e tasselli ad espan-

sione idonei al tipo di muro (es. cemento armato,

- Nel caso in cui le viti e i tasselli siano forniti in dota-

zione con il prodotto accertarsi che siano idonei per

il tipo di parete in cui deve essere fissata la cappa.

- Se il vostro modello è in versione filtrante, prima

di fissare la scocca alla struttura, fissare il tubo fles-

sibile C ( non fornito) alla bocca di uscita aria D della

cappa e della flangia uscita aria E (fig.8).

- Se il vostro modello è in versione aspirante, to-

gliere la griglia F ( fig. 10 ) solo nel caso in cui si ha

la necessità di far passare il tubo evaquazione aria

all’interno della staffa uscita aria E fig. 9.

- Collegare il tubo flessibile C alla bocca uscita aria

D, che a sua volta sarà collegato al foro di

evaquazione aria predisposto in precedenza.

- Posizionare la scocca A sulla parete ( fig. 7) e alli-

nearla alla struttura spingendola verso l’alto ( fig. 11).

- Fissare, prima le viti laterali D della scocca collega-

te alla struttura sottostante, indicate nella fig. 12, poi

le viti A della parte inferiore della cappa indicate nel-

- Collegamento elettrico

Prima di effettuare il collegamento, svitare le 4 viti D

delle due scatole e aprire i coperchi (Fig.14)

- Effettuare le connessioni elettriche tra il corpo cap-

pa e il gruppo motore (Fig.14 A e B).

• Si raccomanda di mettere in funzione l'apparecchio

prima di procedere alla cottura di un qualsiasi

alimento. Si raccamanda di lasciar funzionare

l'apparecchio per 15 minuti dopo aver terminato la

cottura dei cibi, per un'evacuazione completa dell'aria

Il buon funzionamento della cappa è condizionato da

una corretta e costante manutenzione; una particolare

attenzione deve essere data al filtro antigrasso e al

filtro al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le

particelle grasse in sospensione nell’aria, pertanto è

soggetto ad intasarsi in tempi variabili relativamente

all’uso dell’apparecchio.

Il filtro acrilico, che si trova appoggiato alla griglia, va

sostituito quando le scritte, visibili attraverso la griglia,

cambiano colore e l'inchiostro si espande; il nuovo

filtro deve essere applicato in modo tale che le scritte

siano visibili attraverso la griglia dall'esterno della

Nel caso in cui i filtri acrilici non abbiano le scritte,

oppure siano presenti filtri metallici o a pannello in

alluminio, per prevenire il pericolo di eventuali incendi,

al massimo ogni 2 mesi è necessario lavare i filtri

eseguendo le seguenti operazioni:

- togliere il filtro dalla griglia e lavarlo con una

soluzione di acqua e detergente liquido neutro

lasciando rinvenire lo sporco.

- Sciacquare abbondantemente con acqua tiepida e

I filtri metallici e/o pannello in alluminio possono

essere lavati anche in lavastoviglie. Dopo alcuni

lavaggi, se i filtri sono in alluminio o pannello in

alluminio, si possono verificare delle alterazioni del

colore. Questo fatto non dà diritto a reclamo per

l'eventuale loro sostituzione.

In caso di inadempienza delle istruzioni di sostituzione

e di lavaggio si può verificare il rischio di incendio dei

• I filtri al carbone attivo servono per depurare l'aria

che viene rimessa nell'ambiente. I filtri non sono- 10 -

lavabili o rigenerabili e devono essere sostituiti ogni

quattro mesi al massimo. La saturazione del carbone

attivo dipende dall'uso più o meno prolungato

dell'apparecchio, dal tipo di cucina e dalla regolarità

con cui viene effettuata la pulizia del filtro antigrasso

• Pulire frequentemente tutti i depositi sul ventilatore

e sulle altre superfici, usando un panno inumidito con

alcool denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso

durante la cottura e non per l’uso prolungato di illu-

minazione generale dell’ambiente. L’uso prolungato

dell’illuminazione diminuisce notevolmete la durata

media delle lampade.

• Sostituzione delle lampade alogene (Fig.15).

Per sostituire le lampade alogene B dall’interno del-

la cappa spingere verso il basso con due dita come

è raffigurato in fig.15.

Sostituire con lampade dello stesso tipo.

• COMANDI:(Fig.16) LUMINOSI Ia simbologia è di

A= tasto ILLUMINAZIONE B= tasto OFF C= tasto PRIMA VELOCITA’

E= tasto TERZA VELOCITA’

F= tastoTIMER ARRESTO AUTOMATICO 15 minuti

• Se il vostro apprecchio è provvisto della funzione

velocità INTENSIVA, tenere premuto per 2 secondi

circa il tasto E e questa verrà attivata per 10 minuti

dopo di che ritornerà alla velocità precedentemente

Quando la funzione è attiva il LED lampeggia. Per

interromperla prima dei 10 minuti premere di nuovo

il tasto E Premendo il tasto F per 2 secondi (a cappa spenta)

si attiva la funzione “clean air”. Questa funzione fa

accendere il motore per 10 minuti ogni ora alla prima

velocità. Appena attivata la funzione, il motore par-

te alla 1° velocità per la durata di 10 minuti durante i

quali devono lampeggiare contemporaneamente il

tasto F e il tasto C. Trascorso questo tempo il motore

si spegne ed il led del tasto F rimane acceso di luce

fissa fino a quando dopo altri 50 minuti riparte il mo-

tore alla prima velocità e i led F e C ricominciano a

lampeggiare per 10 minuti e così via. Premendo qual-

siasi tasto ad esclusione delle luci la cappa torna al

suo funzionamento normale immediatamente (es. se

premo il tasto D si disattiva la funzione “clean air” e

il motore va subito alla 2° velocità; premendo il tasto

B la funzione si disattiva).

• Saturazione filtri antigrasso/carbone attivo:

- Quando il tasto A lampeggia con una frequenza di

2 sec. i filtri antigrasso devono essere lavati.

- Quando il tasto A lampeggia con una frequenza di

0,5 sec. i filtri carbone devono essere sostituiti.

Una volta ricollocato il filtro pulito bisogna resettare

la memoria elettronica premendo il tasto A per circa

5 sec. fino a che termina di lampeggiare.

SI DECLINA OGNI RESPONSABILITA’ PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE- 11 -

preparado precedentemente.
