GEBRUIKSAANWIJZING CDT 61 X CANDY

AFZUIGKAP - Gebruiksaanwijzing

THE MANUFACTURER DECLINES ALL RESPONSIBILITY FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE ABOVE WARNINGS.- 23 -

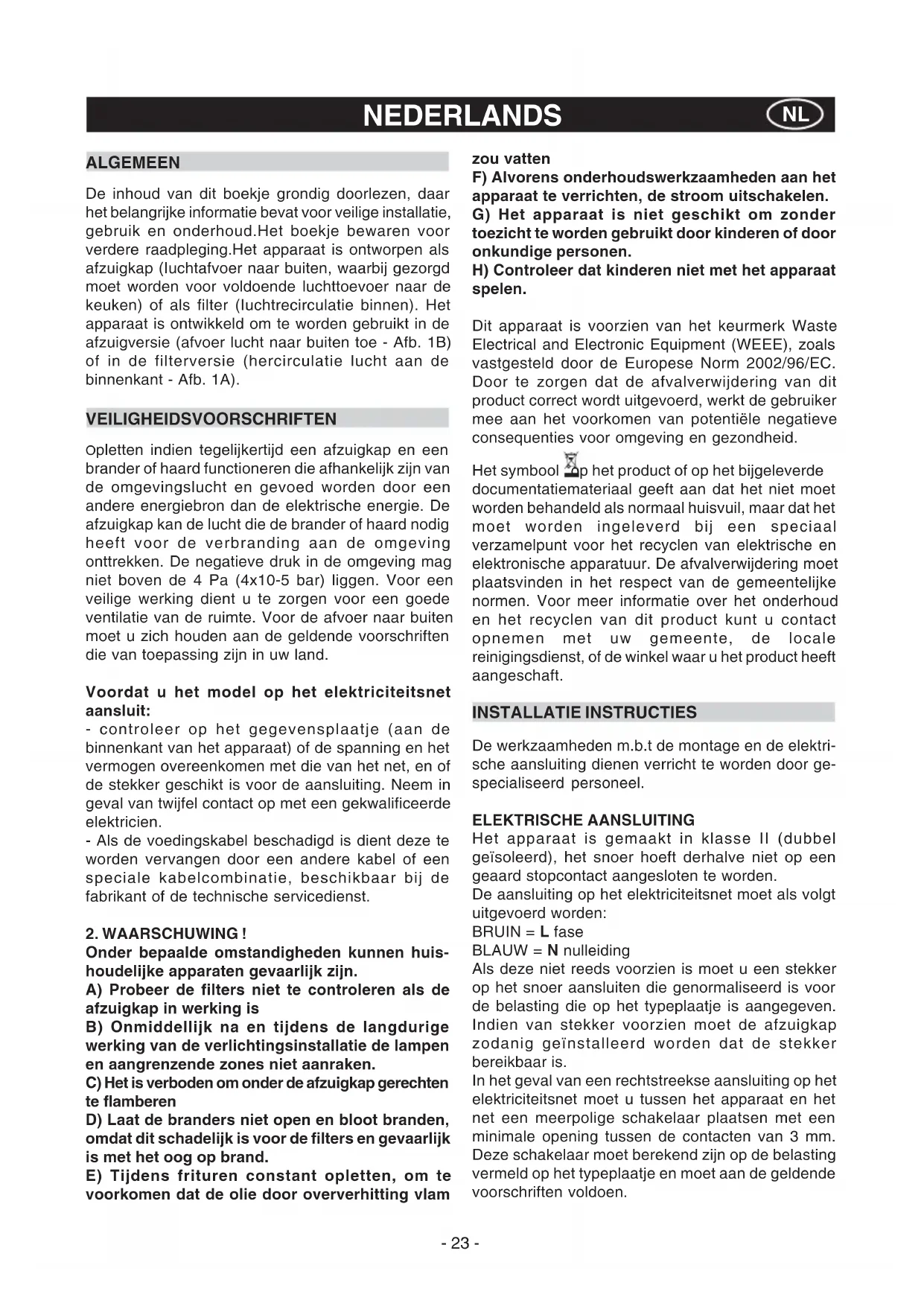

ALGEMEEN De inhoud van dit boekje grondig doorlezen, daar

het belangrijke informatie bevat voor veilige installatie,

gebruik en onderhoud.Het boekje bewaren voor

verdere raadpleging.Het apparaat is ontworpen als

afzuigkap (Iuchtafvoer naar buiten, waarbij gezorgd

moet worden voor voldoende luchttoevoer naar de

keuken) of als filter (Iuchtrecirculatie binnen). Het

apparaat is ontwikkeld om te worden gebruikt in de

afzuigversie (afvoer lucht naar buiten toe - Afb. 1B)

of in de filterversie (hercirculatie lucht aan de

binnenkant - Afb. 1A).

VEILIGHEIDSVOORSCHRIFTEN Opletten indien tegelijkertijd een afzuigkap en een

brander of haard functioneren die afhankelijk zijn van

de omgevingslucht en gevoed worden door een

andere energiebron dan de elektrische energie. De

afzuigkap kan de lucht die de brander of haard nodig

heeft voor de verbranding aan de omgeving

onttrekken. De negatieve druk in de omgeving mag

niet boven de 4 Pa (4x10-5 bar) liggen. Voor een

veilige werking dient u te zorgen voor een goede

ventilatie van de ruimte. Voor de afvoer naar buiten

moet u zich houden aan de geldende voorschriften

die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet

- controleer op het gegevensplaatje (aan de

binnenkant van het apparaat) of de spanning en het

vermogen overeenkomen met die van het net, en of

de stekker geschikt is voor de aansluiting. Neem in

geval van twijfel contact op met een gekwalificeerde

- Als de voedingskabel beschadigd is dient deze te

worden vervangen door een andere kabel of een

speciale kabelcombinatie, beschikbaar bij de

fabrikant of de technische servicedienst.

Onder bepaalde omstandigheden kunnen huis-

houdelijke apparaten gevaarlijk zijn.

A) Probeer de filters niet te controleren als de

afzuigkap in werking is

B) Onmiddellijk na en tijdens de langdurige

werking van de verlichtingsinstallatie de lampen

en aangrenzende zones niet aanraken.

C) Het is verboden om onder de afzuigkap gerechten

D) Laat de branders niet open en bloot branden,

omdat dit schadelijk is voor de filters en gevaarlijk

is met het oog op brand.

E) Tijdens frituren constant opletten, om te

voorkomen dat de olie door oververhitting vlam

F) Alvorens onderhoudswerkzaamheden aan het

apparaat te verrichten, de stroom uitschakelen.

G) Het apparaat is niet geschikt om zonder

toezicht te worden gebruikt door kinderen of door

H) Controleer dat kinderen niet met het apparaat

Dit apparaat is voorzien van het keurmerk Waste

Electrical and Electronic Equipment (WEEE), zoals

vastgesteld door de Europese Norm 2002/96/EC.

Door te zorgen dat de afvalverwijdering van dit

product correct wordt uitgevoerd, werkt de gebruiker

mee aan het voorkomen van potentiële negatieve

consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde

documentatiemateriaal geeft aan dat het niet moet

worden behandeld als normaal huisvuil, maar dat het

moet worden ingeleverd bij een speciaal

verzamelpunt voor het recyclen van elektrische en

elektronische apparatuur. De afvalverwijdering moet

plaatsvinden in het respect van de gemeentelijke

normen. Voor meer informatie over het onderhoud

en het recyclen van dit product kunt u contact

opnemen met uw gemeente, de locale

reinigingsdienst, of de winkel waar u het product heeft

INSTALLATIE INSTRUCTIES De werkzaamheden m.b.t de montage en de elektri-

sche aansluiting dienen verricht te worden door ge-

specialiseerd personeel.

ELEKTRISCHE AANSLUITING Het apparaat is gemaakt in klasse II (dubbel

geïsoleerd), het snoer hoeft derhalve niet op een

geaard stopcontact aangesloten te worden.

De aansluiting op het elektriciteitsnet moet als volgt

BLAUW = N nulleiding

Als deze niet reeds voorzien is moet u een stekker

op het snoer aansluiten die genormaliseerd is voor

de belasting die op het typeplaatje is aangegeven.

Indien van stekker voorzien moet de afzuigkap

zodanig geïnstalleerd worden dat de stekker

In het geval van een rechtstreekse aansluiting op het

elektriciteitsnet moet u tussen het apparaat en het

net een meerpolige schakelaar plaatsen met een

minimale opening tussen de contacten van 3 mm.

Deze schakelaar moet berekend zijn op de belasting

vermeld op het typeplaatje en moet aan de geldende

voorschriften voldoen.

• De minimumafstand tussen het oppervlak dat de

pannen op het fornuis ondersteunt en de onderkant

van de afzuigkap moet minstens 65 cm bedragen

Indien een verbindingsbuis bestaande uit twee of

meer delen gebruikt wordt, dan moet het bovenste

gedeelte aan de buitenkant van het onderste gedeelte

Sluit de afvoer van de afzuigkap niet aan op een

leiding waardoor warme lucht circuleert of die gebruikt

wordt voor de afvoer van rook van apparaten die door

een andere energiebron dan elektrische energie ge-

Voordat u verder gaat met de montage dient u, om

het apparaat makkelijker te kunnen verplaatsen, de

anti-vetfilter(s) te verwijderen (Afb.2c).

Bij montage van het apparaat in de afzuigversie dient

u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken

met een diameter van 150. Het gebruik van een

reduceerelement zou de prestaties van het product

kunnen beperken en het lawaai kunnen doen

- Men raadt aan om iemand anders te vragen om

mee te helpen met de installatie van dit product.

• Voor u overgaat tot de montagehandelingen en om

de afzuigkap tevens beter te kunnen bedienen, opent

u de verpakking, pakt u de afzuigkap op en plaatst u

hem op een geschikt draagvlak (afb. 2a).

Open het paneel door druk uit te oefenen op het punt

aangegeven in afb. 2b.

Verwijder het aluminium paneel door aan het handvat

te trekken zoals aangegeven in afb. 2c. Als het

product is voorzien van actieve koolstoffilters

verwijdert u ze door de hendel naar buiten te trekken,

zoals aangegeven in afb. 2d.

• Montage van de kap

Het product wordt geassembleerd geleverd. Om het

te monteren volgt u de volgende handelingen uit:

- Verwijder de vier schroeven A, zoals aangegeven

- Scheid de draagstructuur van de romp door de

doppen te verwijderen en daarna de schroeven B,

aangegeven in afb. 4.

- Plaats de bevestigingsmal op de wand (houd

rekening met de minimale afstand vanaf de

Teken en maak de bevestigingsgaten.

- Bevestig de 2 schroeven C zonder ze volledig vast

te draaien en doe de pluggen op hun plaats (afb. 6).

- Als alles is afgesteld bevestigt u de motoreenheid X

definitief met behulp van de 2 schroeven D (afb. 6).

- Bevestig de beugel voor de uitgang van de lucht Y aan

de wand, met behulp van de 2 schroeven E (afb. 6).

- Bevestig de motoreenheid X aan de muur, breng

hem in horizontale stand en draai de schroeven C

- Gebruik bij het monteren schroeven en pluggen die

geschikt zijn voor het type wand (bv. gewapend beton,

- Indien de schroeven en de pluggen bij het product

zijn geleverd moet u zich ervan verzekeren dat ze

geschikt zijn voor het type wand waaraan de kap

- Als het door u aangeschafte model in de filterversie

staat, dient u, voor u de draagstructuur aan de romp

bevestigt, de flexibele buis C (niet bijgeleverd) vast

te maken aan de opening voor de luchtafvoer D van

de kap en aan de flens van de luchtafvoer E (afb. 8).

- Als uw model in de afzuigversie staat, verwijdert u

het rooster F (afb. 10), alleen in het geval u de

luchtafvoerbuis door de beugel van de luchtafvoer E

afb. 9 moet laten lopen.

- Verbind de flexibele buis C aan de

luchtafvoeropening D, die op zijn beurt zal worden

aangesloten op de opening voor de luchtafvoer die

voorheen is gemaakt.

- Plaats de draagstructuur A tegen de wand (afb. 7)

en zorg dat hij op een lijn staat met de romp door

hem naar boven te duwen (afb. 11).

- Bevestig eerst de zijdelingse schroeven D van de

draagstructuur, die zijn verbonden aan onderstaande

romp, zoals aangegeven in afb. 12 en daarna de

schroeven A van de onderzijde van de kap, zoals

aangegeven in afb. 13.

- Elektrische aansluiting

Voor u de elektrische aansluiting uitvoert, schroeft u

de 4 schroeven D van de twee dozen los en opent u

de deksels (afb. 14).

- Voer de elektrische aansluitingen uit tussen de romp

van de kap en de motoreenheid (afb. 14 A en B).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u

met de bereiding begint van elke willekeurige maaltijd.

We raden u aan het apparaat 15 minuten aan te laten

nadat het eten bereid is, voor een optimale

De goede werking van de afzuigkap hangt af van een

regelmatig en correct onderhoud; in het bijzonder

moet men aandacht besteden aan het vetfilter en aan

het filter met actieve koolstof.

• Het vetfilter dient voor het tegenhouden van de

vetdeeltjes die in de lucht circuleren, en raakt daarom

oververzadigd na onvoorzienbare perioden,

afhankelijk van het gebruik van het apparaat.

Het acrylfilter, dat op het rooster ligt, moet worden

vervangen wanneer de tekst, die door het rooster

zichtbaar is, van kleur verandert en de inkt zich

verspreidt; het nieuwe filter moet zodanig erin worden

gezet dat de tekst weer zichtbaar is van buiten de- 25 -

kap, door het rooster heen.

Als de acrylfilters niet van deze teksten voorzien zijn,

of indien er metaal/aluminiumfilters in zitten, dan

moeten ze, om risico op brand te voorkomen,

minimaal eens in de 2 maanden gereinigd worden

door de volgende handelingen uit te voeren:

- haal het filter van het rooster af en reinig het met

een sopje van water en neutraal afwasmiddel, laat

het vuil naar buiten komen.

- Grondig met lauw water afspoelen en laten drogen.

De metaalfilters en/of aluminium panelen mogen ook

in de vaatwasmachine gereinigd worden. Na

verschillende wasbeurten van de aluminium filters

kunnen kleurveranderingen optreden. Dit geeft echter

niet het recht op vervanging van de filters.

Voert men de aanwijzingen betreft de vervanging of

het wassen niet op, dan kan er brandgevaar optreden

• De koolstoffilters zuiveren de lucht die weer in de

ruimte teruggevoerd wordt. De filters kunnen niet

gereinigd of geregenereerd worden en moeten

minimaal eens in de vier maanden vervangen worden.

De koolstofverzadiging hangt af van een al dan niet

intensief gebruik van de afzuigkap, van het type

keuken en van de regelmaat waarmee de vetfilters

• Reinig regelmatig de ventilator en de andere

oppervlakken met een doek gedrenkt in alcohol of in

een neutraal, niet schurend afwasmiddel.

• De verlichtingsinstallatie is ontworpen om gebruikt

te worden tijdens het koken en niet voor langdurige

verlichting van de omgeving. Het langdurige gebruik

van de verlichting vermindert de levensduur van de

• Vervanging van de halogeenlampen (Fig.15).

Om de halogeenlampen B te vervangen in de

afzuigkap duwt u deze met twee vingers naar

beneden toe zoals aangegeven in afb. 15.

Vervang met lampen van hetzelfde type.

• KONTROLLER : (Fig.16) MED IYS zijn de symbolen

hieronder weergegeven:

A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID F = knop TIMER AUTOMATISCHE ONDERBREKING

• Indien uw apparaat voorzien is van de INTENSIEVE

snelheidsfunctie, drukt u dan ongeveer 2 seconden

op toets E zodat de functie geactiveerd wordt

gedurende 10 minuten, waarna het terugkeert naar

de eerder ingestelde snelheid.

Wanneer de functie actief is knippert de LED: Om de

functie te onderbreken voordat de 10 minuten

verstreken zijn drukt u opnieuw op toets E.

Door 2 seconden op toets F te drukken (met uitge-

schakelde kap) wordt de functie “clean air”

geactiveerd. Deze functie schakelt om het uur de

motor 10 minuten in bij de eerste snelheid. Zodra de

functie geactiveerd wordt start de motor bij de 1

snelheid, gedurende 10 minuten. Tijdens deze tijd

moeten de toetsen F en C tegelijkertijd knipperen.

Na het verstrijken van deze tijd gaat de motor uit en

blijft de led van toets F permanent branden tot na 50

minuten de motor opnieuw van start gaat bij de eerste

snelheid en de leds van de toetsen F en C weer ge-

durende 10 minuten knipperen, enz. Door op

ongeacht welke toets te drukken, met uitzondering

van de lichten, keert de kap onmiddellijk terug naar

de gewone werking (drukt u bijvoorbeeld op toets D

dan wordt de functie “clean air” gedeactiveerd en

gaat de motor onmiddellijk over naar de 2

Drukt u op toets B dan wordt de functie

• Vetfilters/koolstoffilters verzadigd:

- Wanneer de toets A knippert met een frequentie

van 2 sec., moeten de vetfilters worden gereinigd.

- Wanneer de toets A knippert met een frequentie

van 0,5 sec., moeten de koolstoffilters worden

Als het schone filter weer op zijn plaats zit dient u

een reset uit te voeren van het elektronische

geheugen door circa 5 seconden op de toets A te

drukken, totdat deze stopt met knipperen.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.- 26 -
