Tipo de producto	Programador de riego a pilas
Marca	GARDENA
Modelo	EasyPlus 1888
Alimentación	1 pila alcalina de 9 V (IEC 6LR61)
Duración de funcionamiento de la pila	Aproximadamente 1 año
Presión de funcionamiento	0,5 bar a 12 bar
Rango de temperatura de funcionamiento	5 °C a 50 °C
Temperatura máxima del agua	40 °C
Caudal mínimo de agua	20 a 30 l/h
Fluido conducido	Agua dulce sin carga
Funciones principales	Programación de la duración y la frecuencia de riego, riego manual, temporización de inicio
Indicador de pila baja	LED rojo intermitente
Montaje	Vertical, tuerca de conexión hacia arriba
Mantenimiento y limpieza	Limpieza de la válvula si es necesario, enjuague a contracorriente
Mantenimiento invernal	Retirar la pila, guardar protegido de las heladas
Seguridad	No utilizar para aplicaciones industriales, químicas o explosivas. Campo electromagnético – consultar al médico en caso de implante médico. Piezas pequeñas – mantener fuera del alcance de los niños.
Piezas de repuesto y reparabilidad	Reparaciones exclusivamente por el servicio postventa de GARDENA. Las piezas de desgaste no están cubiertas por la garantía.
Accesorios opcionales	Seguridad antirrobo GARDENA (ref. 1815-00.791.00)
Garantía	2 años para uso privado
País de origen	Alemania (marca)

Preguntas frecuentes - EasyPlus 1888 GARDENA

¿Cómo programar la duración y la frecuencia de riego?

Gire la rueda para ajustar la duración (de 1 a 120 minutos) y la frecuencia (cada 4 a 72 horas). Los valores se confirman con 3 destellos del LED. El primer riego comienza de inmediato, pero puede retrasar la hora de inicio presionando el botón +1h dentro de los 5 segundos.

¿Qué tipo de pila usar y cómo reemplazarla?

Use una pila alcalina de manganeso de 9 V, tipo IEC 6LR61. Cuando el LED parpadee en rojo, reemplácela. Abra el compartimiento de pilas, retire la pila vieja e inserte la nueva respetando la polaridad.

¿Qué hacer si el riego no se activa automáticamente?

Verifique que el grifo de agua esté abierto, que el módulo de control esté bien conectado a la válvula y que la pila no esté agotada (LED rojo). Asegúrese de que la presión del agua sea de al menos 0,5 bar y que el caudal sea superior a 20 l/h.

¿Cómo usar el riego manual?

Presione el botón 'Riego manual' para iniciar el riego sin esperar el programa. Para detenerlo, presione nuevamente. Si el riego manual no funciona, revise la pila y el grifo.

¿Se puede usar el programador con un sistema Micro-Drip?

Sí, el programador es compatible con el GARDENA Micro-Drip-System. Asegúrese de tener al menos 10 goteros (2 l/h cada uno) para garantizar un caudal suficiente de 20 l/h.

¿Cómo invernar el programador?

Antes del invierno, retire la pila para evitar la corrosión. Guarde el módulo de control y la válvula en un lugar seco, cerrado y protegido de las heladas. Limpie la válvula si es necesario.

¿Qué significa el indicador LED naranja?

El LED naranja indica un error de programación: verifique que no haya mezclado los ajustes de las zonas azul y gris (para los modelos con dos salidas). Respete la asignación de colores.

¿Cómo limpiar la válvula si no se cierra?

Enjuague la válvula a contracorriente del flujo normal. Si el problema persiste, comuníquese con el servicio postventa de GARDENA.

¿El programador tiene garantía?

Sí, GARDENA ofrece una garantía de 2 años para uso privado a partir de la fecha de compra. La garantía cubre defectos de material y fabricación. Las piezas de desgaste y los daños debidos a heladas o a una mala instalación de las pilas están excluidos.

¿Se puede usar el programador con agua caliente?

No, la temperatura del agua no debe superar los 40 °C. El agua demasiado caliente podría dañar el aparato.

MANUAL DE USUARIO EasyPlus 1888 GARDENA

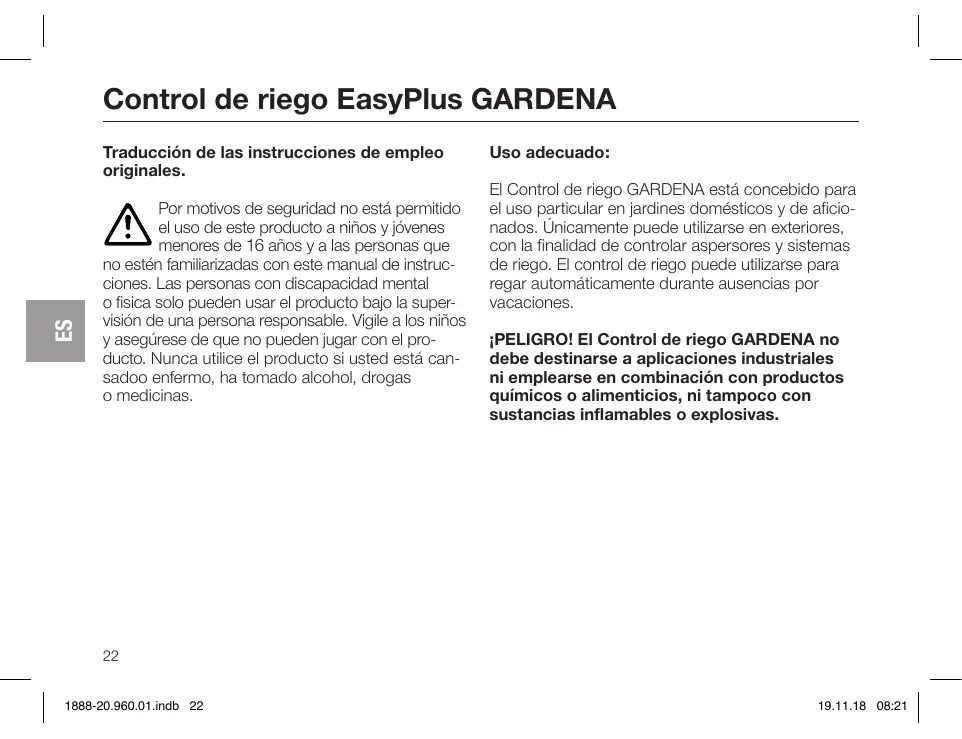

ES Instrucciones de empleo

Control de riego

Traducción de las instrucciones de empleo originales.

Por motivos de seguridad no está permitido el uso de este producto a niños y jóvenes menores de 16 años y a las personas que no estén familiarizadas con este manual de instrucciones. Las personas con incapacidad mental o física solo pueden usar el producto bajo la supervisión de una persona responsable. Vigile a los niños y asegúrese de que no puedan usar el producto. Nunca utilice el producto si usted está cansado, enfermo, ha tomado alcohol, drogas o medicinas.

Uso adecuado:

El Control de riego GARDENA está concebido para el uso particular en jardines domésticos y de aficionados. Únicamente puede utilizarse en exteriores, con la finalidad de controlar aspersores y sistemas de riego. El control de riego puede utilizarse para regar automáticamente durante ausencias por vacaciones.

¡PELIGRO! El Control de riego GARDENA no debe destinarse a aplicaciones industriales ni emplearse en combinación con productos químicos o alimenticios, ni tampoco con sustancias inflamables o explosivas.

1. SEGURIDAD

¡Importante!

Lea las instrucciones de uso y guárdelas a mano para su consulta posterior.

Pila:

Por motivos de seguridad funcional, solo puede utilizarse una pila alcalina de manganeso de 9 V (como IEC 6LR61).

Para evitar fallos del control de riego durante una larga ausencia debido a una carga insuficiente de la pila, recomendamos cambiarla si el LED parpadea en rojo.

Puesta en servicio:

Es imprescindible montar el control de riego en posición vertical con la tuerca racor hacia arriba, para evitar que entre agua en el compartimento de la pila. El caudal mínimo de suministro de agua necesario para garantizar una conmutación segura del control de riego es de 20-30 l/h.

Por ejemplo, para controlar el sistema Micro Drip se requieren al menos 10 goteros de 2 litros.

La temperatura del agua de paso no debe superar los 40 °C.

Evite esfuerzos de tracción.

→ No tire de la manguera cuando esté conectada.

¡ATENCIÓN! Si se retira la unidad de control estando la válvula abierta, la válvula

permanecerá abierta hasta que vuelva a colocarse la unidad de control.

¡PELIGRO! ¡Parada cardíaca!

Este producto genera un campo electromagnético durante el funcionamiento. Este campo puede influir, bajo determinadas circunstancias, en el modo de funcionamiento de implantes médicos activos o pasivos. Con el fin de evitar el riesgo de situaciones que pudieran conllevar lesiones graves o incluso mortales, las personas que lleven un implante médico deberán consultar al médico y al fabricante del implante antes de usar este producto.

¡PELIGRO! ¡Peligro de asfixia!

Las piezas pequeñas se pueden ingerir con facilidad. Los niños pequeños corren el riesgo de asfixiarse con la bolsa. Por este motivo, mantenga a los niños pequeños alejados del lugar de montaje.

Aquí encontrará un video que indica cómo poner en marcha y ajustar el sistema:

1. PUESTA EN SERVICIO → (fig. A-C)
2. MANTENIMIENTO → (fig. D)
3. ALMACENAMIENTO

5 segundos después de haber ajustado la duración y la frecuencia se adoptarán los valores indicados. El ajuste será confirmado a través del LED verde, que se encenderá 3 veces consecutivas. Empieza el primer riego. Esta es la hora de inicio del riego que se aplicará a partir de ahora. Si quieres que el riego comience más tarde, durante el lapso mencionado de 5 segundos puedes pulsar la tecla +1h las veces necesarias hasta alcanzar la hora de inicio deseada.

Puesta en servicio:

→ El producto se debe guardar fuera del alcance de los niños. → Es aconsejable retirar la pila para una mayor conservación de la misma (fig. B). → Guarde la unidad de control y la unidad de válvula en un lugar seco, cerrado y a prueba de heladas.

Cómo eliminar el producto usado:

(según normativa Directiva 2012/19/UE)

El producto no debe eliminarse con la basura doméstica normal. Debe eliminarse

según las normativas medioambientales vigentes locales.

¡IMPORTANTE!

Elimine el producto a través de un punto de recogida o por medio del punto recolector de reciclaje del municipio respectivo.

Cómo eliminar la pila:

→ Lleve la pila gastada a un punto de venta o al centro municipal de recogida de su lugar de residencia.

Elimine únicamente pilas gastadas.

6. SOLUCIÓN DE AVERÍAS

Problema	Posible causa	Solutacion
No es possible el riego manual a工程技术 de la referencia	Indicacion continua de pila vacia: se ilumina en rojo el LED junto al retraso de inicio.	→ Inserte una pila nuevo (alcalina).
	El grifo está cerrado.	→ Abra el grifo.
	La unidad de control no está colocada en su lugar.	→ Acople la unidad de control a la carcasa.
No se ejecta el programa de riego (no hay riego)	Introduccion/modificacion del programa durante el impulso de arranque o solo antes de este.	→ Introduzca o modifique el programa fuera de las horas de inicio programadas.
	Ya se había abierto la válvulamanualmente.	→ Evite coincidencias con los programas.
	El grifo está cerrado.	→ Abra el grifo.
	La unidad de control no está colocada en su lugar.	→ Acople la unidad de control a la carcasa.
	Indicacion continua de pila vacía: se ilumina en rojo el LED junto al retraso de inicio.	→ Inserte una pila nueva (alcalina).
	No se alcanza la presión minima de 0,5 bares.	→ Asegurar que la presión es de 0,5 bares como minimumo.
	El LED se ilumina en naranja.	→ Tenga en cuenta las correspondencias de los ajustes azules y grises, no los mezcle.
El control de riego no cierra	El caudal minimo es inferior a 20 l/h.	→ Conecte más GOTeros.
	La válvula está sucia.	→ Enjuáquela en sentido inverso al del flujo normal.

NOTA: En caso de avería, rogamos dirigirse a su Centro de Servicio Técnico de GARDENA. Únicamente los Centros de Servicio Técnico de GARDENA, como los distribuidores autorizados por GARDENA, pueden realizar reparaciones en sus productos.

7. DATOS TÉCNICOS

Control de riego	Valor/Unidad
Presión de trabajo min./máx.	0,5 bares/12 bares
Rango de temperatas de servicios	de 5 °C a 50 °C
Líquido de peso	Agua dulce limpia
Temperatura max. del liguido	40 °C

Control de riego	Valor / Unidad
Pila requerida	1 de 9 V alcalina de manganesco tipo IEC 6LR61
Tiempo de funciona-miento de la pila	aprox. 1 año

8. ACCESORIOS

Protección antirrobo GARDENA

ref. 1815-00.791.00 a工程技术 de atencion al cliente de GARDENA

9. SERVICIO/GARANTÍA

Servicio:

Póngase en contacto por favor con la dirección postal indicada en el dorso.

Garantía:

En el caso de una reclamación de garantía, no se le aplicará ningún cargo por los servicios prestados.

GARDENA Manufacturing GmbH concede una garantía de 2 años para este producto (a partir de la fecha de compra) siempre y cuando haya sido realizado exclusivamente para usos particulares. Esta garantía de fábrica no está disponible para productos usados adquiridos en el mercado paralelo. Esta garantía cubre todos los defectos esenciales del producto que hayan sido originados de forma demostrable por defectos de materiales o de fabricación. Esta garantía se cumple suministrando un producto de sustitución totalmente funcional o reparando el producto defectuoso que nos envíe de forma gratuita; nos reservamos el derecho a elegir entre estas dos opciones. Este servicio está sujeto a las siguientes disposiciones:

• El producto se ha utilizado para el propósito previsto, según las recomendaciones que aparecen en las instrucciones de operación.
• Ni el comprador ni un tercero ha intentado reparar el producto.
• Para el funcionamiento se han utilizado exclusivamente recambios y piezas de desgaste originales de GARDENA.

El deterioro gradual de las piezas y componentes por efecto del uso, los cambios de aspecto y las piezas de desgaste y consumo frecuente quedan excluidas de la garantía.

Esta garantía del fabricante no afecta a los derechos de garantía contra el distribuidor/minorista.

Si tiene algún problema con este producto, rogamos ponerse en contacto con nuestro servicio de atención al cliente. Si su caso queda cubierto por la garantía, envíe el producto defectuoso junto con una copia del ticket de compra y una descripción del defecto a la dirección del servicio de atención al cliente de GARDENA que figura en el dorso. Recuerde franquear suficientemente el sobre o paquete.

Piezas de desgaste:

La garantía no cubre daños en el control de riego ocasionados por colocar la pila de forma incorrecta o por la fuga de sus componentes.

La garantía no cubre daños por congelación.

Controlador de riego EasyPlus de GARDENA

Daños debidos a hielo también están excluidos de la garantía.
