Select - 1891 - Programador de pilas GARDENA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Programador de riego a pilas
Marca	GARDENA
Modelo	Select 1891
Categoría	Programador a pilas
Alimentación	1 pila alcalina 9V IEC 6LR61
Presión de funcionamiento	0,5 a 12 bar
Temperatura máxima del agua	40 °C
Temperatura de funcionamiento	5 °C a 50 °C
Número de programas	3 (P1, P2, P3)
Duración del riego	3 x 1 min a 3 h
Ciclos por día	Hasta 3
Caudal mínimo	20 a 30 l/h
Pantalla	LCD
Tipo de válvula	Electroválvula integrada
Conexión	Rosca estándar de grifo (tuerca hacia arriba)
Sensor opcional	Sonda de humedad ref. 1188
Vida útil de la pila	Aproximadamente 1 año
Garantía	2 años (uso privado)
Mantenimiento	Retirar la pila antes del invierno, enjuagar la válvula si es necesario
Seguridad	Bloqueo de pantalla (3s), protección contra inversión de polaridad, parada en caso de temperatura >70°C

Preguntas frecuentes - Select - 1891 GARDENA

¿Cómo ajustar la hora y la fecha en el programador Select 1891?

Gire el botón para seleccionar el parámetro (horas, minutos, día) y presione para confirmar. Siga los pasos de la fig. G del manual.

¿Qué hacer si la pantalla no muestra nada?

Verifique la polaridad de la pila, reemplácela si está descargada. Si la temperatura en la pantalla supera los 70 °C, espere a que se enfríe.

¿Cómo instalar la sonda de humedad?

Conecte la sonda (ref. 1188) al módulo. Después de la conexión, aparece la pantalla 'Set Sensor'. Seleccione 3 gotas para activar la reacción o 0 gotas para desactivar.

¿Por qué no se inicia el riego?

Verifique que el grifo esté abierto, que la pila esté cargada, que la presión sea de al menos 0,5 bar, y que la sonda de humedad (si se usa) no detecte un suelo húmedo.

¿Puedo programar varios riegos al día?

Sí, puede registrar hasta 3 calendarios independientes (P1, P2, P3) con una duración de 1 min a 3 h, y hasta 3 ciclos por día.

¿Cómo bloquear la pantalla para evitar modificaciones accidentales?

Mantenga presionado el botón durante al menos 3 segundos para bloquear o desbloquear la pantalla.

¿Qué pila usar y cuándo reemplazarla?

Utilice una pila alcalina 9V IEC 6LR61. Reemplácela tan pronto como el símbolo de pila vacía parpadee para evitar una falla en su ausencia.

¿Se puede usar el programador con un sistema de microaspersión?

Sí, pero el caudal mínimo debe ser de 20 a 30 l/h. Para el sistema Micro-Drip, use al menos 10 goteros de 2 l/h.

¿Cómo limpiar la válvula si no se cierra?

Desmonte la válvula y enjuáguela a contracorriente. Si el problema persiste, contacte al servicio posventa de GARDENA.

¿Dónde encontrar las piezas de repuesto y la garantía?

Contacte al servicio posventa de GARDENA (N° AZUR 0 810 00 78 23) o a su distribuidor. La garantía de 2 años cubre defectos de material, excepto desgaste y daños por heladas.

MANUAL DE USUARIO Select - 1891 GARDENA

Traducción de las instrucciones de empleo originales.

Por motivos de seguridad no está permitido el uso de este producto a niños y jóvenes menores de 16 años y a las personas que no estén familiarizadas con este manual de instrucciones. Las personas con discapacidad mental o física solo podrán usar el producto bajo la supervisión de una persona responsable. Vigile a los niños y asegúrese de que no puedan usar el producto. Nunca utilice el producto si usted está cansado o enfermo, ha tomado alcohol, drogas o medicinas.

Uso adecuado:

El Control de riego GARDENA está concebido para el uso particular en jardines domésticos y de aficionados. Únicamente puede utilizarse en exteriores, con la finalidad de controlar aspersores y sistemas de riego. El control de riego puede utilizarse para regar automáticamente durante ausencias por vacaciones.

¡PELIGRO! El Control de riego GARDENA no debe destinarse a aplicaciones industriales ni emplearse en combinación con productos químicos o alimenticios, ni tampoco con sustancias inflamables o explosivas.

1. SEGURIDAD

¡Importante!

Lea las instrucciones de uso y guárdelas a mano para su consulta posterior.

Pila:

Por motivos de seguridad funcional, solo puede utilizarse una pila alcalina de manganeso de 9 V (como IEC 6LR61).

Para evitar fallos del control de riego durante una larga ausencia debido a una carga insuficiente de la pila, recomendamos cambiar la pila si el símbolo de la pila parpadea.

Puesta en servicio:

Es imprescindible montar el control de riego en posición vertical con la tuerca racor hacia arriba, para evitar que entre agua en el compartimento de la pila. El caudal mínimo de suministro de agua necesario para garantizar una conmutación segura del control de riego es de 20-30 l/h. Por ejemplo, para controlar el sistema Micro Drip se requieren al menos 10 goteros de 2 litros.

Es posible que se apague la indicación LCD si la temperatura es muy elevada (el display sobrepasa los 70 °C); esto no tiene ninguna repercusión sobre el transcurso del programa. La indicación LCD volverá a aparecer cuando haya descendido la temperatura.

La temperatura del agua de paso no debe superar los 40 °C

Evite esfuerzos de tracción.

→ No tire de la manguera cuando esté conectada.

¡ATENCIÓN! Si se retira la unidad de control estando la válvula abierta, la válvula permanecerá abierta hasta que vuelva a colocarse la unidad de control.

¡PELIGRO! ¡Parada cardíaca!

Este producto genera un campo electromagnético durante el funcionamiento. Este campo puede influir, bajo determinadas circunstancias, en el modo de funcionamiento de implantes médicos activos o pasivos. Con el fin de evitar el riesgo de situaciones que pudieran conllevar lesiones graves o incluso mortales, las personas que lleven un implante médico deben consultar al médico y al fabricante del implante antes de usar este producto.

¡PELIGRO! ¡Peligro de asfixia!

Las piezas pequeñas se pueden ingerir. Los niños pequeños corren el riesgo de asfixiarse con la bolsa. Por este motivo, mantenga a los niños pequeños alejados del lugar de montaje.

Aquí encontrará un video que indica cómo poner en marcha y ajustar el sistema:

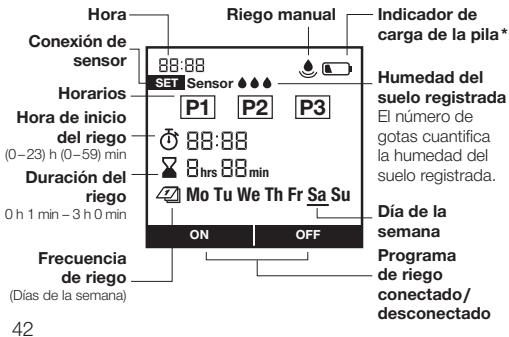

2. PUESTA EN SERVICIO → (fig. A-D)

Girando el botón puede modificar los ajustes o pasar al siguiente ajuste. Oprimiendo el botón giratorio confirmará el ajuste introducido. Si mantiene oprimido el botón durante 3 segundos, como mínimo, se bloqueará o desbloqueará el display.

máx. 1 año

máx. 4 semanas

mín. 4 semanas

carga insuficiente para volver a partir

4. AJUSTE → (fig. G-J)

Fig. G: 1 Ajustar la hora | 2 Ajustar la hora (min) |

3 Ajustar el día (lun - dom) | 4 Listo para el horario

Fig. H: 1 Seleccionar el horario | 2 Ajuste del horario |

3 Confirmar el horario | 4 Herramienta programada

Fig. I: Set = Sensor conectado

Fig. J: 1 Riego activo | 2 Cambiar la duración del riego |

3 Detener el riego activo a cualquier hora. P1, P2 y P3 designan los horarios de riego. Puede guardar hasta 3 horarios independientes. Con on/off puede activar o desactivar los horarios (ver fig. H). Los días de riego seleccionados aparecen subrayados en la indicación de días de la semana. Posteriormente, en la indicación estándar, solo se visualizarán los días seleccionados, y el día de la semana actual aparecerá subrayado. Accionando la tecla puede iniciarse o detenerse el riego manual a una hora determinada (ver fig. J).

Conexión del sensor de humedad (opcional) fig. D: Trasectar un sensor aparece la indicación "Set Sensor", que se mantiene encendida hasta 1 min. Seleccionando 3 gotas/0 gotas se efectúa la activación/desactivación del sensor. Si la activación se

ha realizado con éxito, se apaga la indicación "Set" (ver fig. I). Si la humedad del suelo es suficiente, se detendrá o inactivará de inmediato el riego.

5. MANTENIMIENTO (fig. E)

6. ALMACENAMIENTO

Puesta fuera de servicio:

→ El producto se debe guardar fuera del alcance de los niños. → Es aconsejable retirar la pila para una mayor conservación de la misma (fig. B). → Guarde la unidad de control y la unidad de válvula en un lugar seco, cerrado y a prueba de heladas.

Cómo eliminar el producto usado:

(según normativa Directiva 2012/19/UE)

El producto no debe eliminarse con la basura doméstica normal. Se debe eliminar según las normativas medioambientales vigentes locales.

¡IMPORTANTE! Elimine el producto a través de un punto de reciclaje del municipio respectivo. Cómo eliminar la pila: Lleve la pila gastada a un punto de venta o al centro municipal de recogida de su lugar de residencia. Elimine únicamente pilas gastadas.

7. SOLUCIÓN DE AVERÍAS

Problema

El display no indica nada

Posible causa

La pila está mal colocada.

La pila está totalmente descargada.

Solución

→ Tenga en cuenta la orientación de los polos (+ / -) → Inserte una pila nueva (alcalina).

Problema	Posible causa	Solutacion
El display no indica nada	La temperatura del display es superior a 70 °C.	→ La indicacion volverá a aparecer cuando baje la temperatura.
No es possible el riego manual atramés de la funciona	Indicacion continua de pila vacía.	→ Inserte una pila nuevo (alcalina).
	El grifo está cerrado.	→ Abra el grifo.
	La unidad de control no está colocada en su lugar.	→ Acople la unidad de control a la carcasa.
	No se alcanza la presión minima de 0,5 bares.	→ Asegurar que la presión es de 0,5 bares como少吃.
No se ejecta el programa de riego (no hay riego)	Introduccion/ Modifications del programa durante el impulso de arranque o juste antes de este.	→ Introduzca o modifique el programa fuera de las horas de inicios programadas.
	Ya se había abierto la valvulamanualmente.	→ Evite coincidencias con los programas.
	El grifo está cerrado.	→ Abra el grifo.
	El sensor de humedad indica humedad.	→ Si el sueño está seco, comprueba el ajuste/laubicacion del sensor de humedad.
	La unidad de control no está colocada en su lugar.	→ Acople la unidad de control a la carcasa.
	Indicacion continua de pila vacía.	→ Inserte una pila nuevo (alcalina).
	No se alcanza la presión minima de 0,5 bares.	→ Asegurar que la presión es de 0,5 bares como少吃.
El control de riego no cierra	El caudal少吃 es inferior a 20 l/h.	→ Conecte más GOTeros.
	La valvula está sucia.	→ Enjuaguella en sentido inverso al del flujo normal.

NOTA: En caso de avería, rogamos dirigirse a su Centro de Servicio Técnico de GARDENA. Únicamente los Centros de Servicio Técnico de GARDENA, como los distribuidores autorizados por GARDENA, pueden realizar reparaciones en sus productos.

8. DATOS TÉCNICOS

Control de riego	Valor/Unidad	Control de riego	Valor/Unidad
Presión de trabajo min./máx.	0,5bares/12bares	Número de riegos controlados por programapor/semana	21
Rango de temperatas de servicios	de 5 °C a 50 °C	Duración del riego	3 x 1 min – 3 h
Líquido de paso	Agua dulce limpia	Pila requerida	1 de 9 V alcalina de manganés tipo IEC 6LR61
Temperatura max. del láquido	40 °C
Número de riegos controlados por programa al día	3	Tiempo de funciona-miento de la pila	aprox. 1 año

9. ACCESORIOS

Sensor de humedad GARDENA	ref. 1188
Protección antirrobo GARDENA	ref. 1815-00.791.00 a temas del service de atencion al cliente de GARDENA

10. SERVICIO/GARANTÍA

Servicio:

Póngase en contacto por favor con la dirección postal indicada en el dorso.

Garantía:

En el caso de una reclamación de garantía, no se le aplicará ningún cargo por los servicios prestados.

GARDENA Manufacturing GmbH concede una garantía de 2 años para este producto (a partir de la fecha de compra) siempre y cuando haya sido realizado exclusivamente para usos particulares. Esta garantía de fábrica no está disponible para productos usados adquiridos en el mercado paralelo. Esta garantía cubre todos los defectos esenciales del producto que hayan sido originados de forma demostrable por defectos de materiales o de fabricación. Esta garantía se cumple suministrando un producto de sustitución totalmente funcional o reparando el producto defectuoso que nos envíe de forma gratuita; nos reservamos el derecho a elegir entre estas dos opciones. Este servicio está sujeto a las siguientes disposiciones:

• El producto se ha utilizado para el propósito previsto, según las recomendaciones que aparecen en las instrucciones de operación.
• Ni el comprador ni un tercero ha intentado reparar el producto.
• Para el funcionamiento se han utilizado exclusivamente recambios y piezas de desgaste originales de GARDENA.

El deterioro gradual de las piezas y componentes por efecto del uso, los cambios de aspecto y las piezas de desgaste y consumo frecuente quedan excluidas de la garantía.

Esta garantía del fabricante no afecta a los derechos de garantía contra el distribuidor/minorista.

Si tiene algún problema con este producto, rogamos ponerse en contacto con nuestro servicio de atención al cliente. Si su caso queda cubierto por la garantía, envíe el producto defectuoso junto con una copia del ticket de compra y una descripción del defecto a la dirección del servicio de atención al cliente de GARDENA que figura en el dorso. Recuerde franquear suficientemente el sobre o paquete.

Piezas de desgaste:

La garantía no cubre daños en el control de riego ocasionados por colocar la pila de forma incorrecta o por la fuga de sus componentes.

La garantía no cubre daños por congelación.

Controlador de riego Select de GARDENA

Por motivos de seguridad, solo debe usarse una pila alcalina de manganeso (alcalina) de 9 V del tipo IEC 6LR61.

demasiado débil para una nueva apertura

Los daños debidos a heladas también están excluidos de la garantía.
