BEDIENUNGSANLEITUNG Select - 1891 GARDENA

GARDENA Bewässerungssteuerung Select

Originalbetriebsanleitung.

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind,这点 Productnicht benutzten. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unterwiesen werden. Kinder müssen beaufsichtigt werden, um sicherruststellen, dass sie nicht mit dem Produkt playen. Das Produkt ne verwenden, wenn Sie mäde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen.

Bestimmungsgemäß Verwendung:

Die GARDENA Bewässerungssteuerung ist für die private Benutzung im Haus- und Hobbygarten für den ausschließlich Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungs-systemen bestimmt. Die Bewässerungssteuerung kann zur automatischen Bewässerung während des Urlaubs eingesetzt werden.

GEFAHR! Die GARDENA Bewässerungssteuerungarf nicht im industriellen Einsatz und in Verbindung mit Chemikalien, Lebensmitteln,leitung brennbaren und explosiven Stoffen verwendet werden.

1. SICHERHEIT

Wichtig!

Lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese zum Nachlesen auf.

Batterie:

Aus Gründen der Funktionssicherheit dar
nur eine 9 V Alkali-Mangan-Batterie (alkaline)
Typ IEC 6LR61 verwendet werden!

Um bei längerer Abwesenheit einen Ausfall der Bewässerungssteuerung durch eine schwache Batterie zu verhindern, ist die Batterie auszuauschen, wenn das Batterie-Symbol blinkt.

Inbetriebnahme:

Die Bewässerungssteuerung darf nur senkrecht mit der Überwurfmutter nach oben montiert werden, um ein Eindringen von Wasser in das Batteriefach zu verhinden. Die Mindestwasserabgabemenge für eine sichere Schaltfunktion der Bewässerungssteuerung beträgt 20 - 30 l/h. Z. B. zur Steuerung des Micro-Drip Systems werden mind. 10 Stück 2-Liter-Tropfer besteht.

Bei hohen Temperaturen (über 70^ am Display) kann es vorkommen, dass die LCD-Anzeige erlischt; dies hat keinerlei Auswirkungen auf den Programmablauf. Nach Abkuhlung erscheint die LCD-Anzeige wieder.

Die Temperatur des durchflieBenden Wassers darf max. 40^ betragen.

Zugbelastungen vermeiden.

Nicht am angeschlossenen Schlauch ziehen.

ACHTUNG! Wenn das Steuerteil bei geöffnetem Ventil abgezogen wird, bleibt das Ventil solange geöffnet, bis das Steuerteil wieder aufgesteckt wird.

GEFAHR! Herzstillstand!

73 Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionseweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschreiben, sollen Personen mit einem medizinischen Implantat vor dem Gebrauch dieseres Produkte ihren Arzt und den Hersteller des Implantats konsultieren.

A GEFAHR! Erstickungsgefahr!

Kleinere Teile konnen nicht verschlukt werden. Durch den Polybeutel besteht Erstickungs-. gefahr für Kleinkinder. Halten Sie Kleinkinder während der Montage fern.

Ein Video zur Inbetriebnahme und Einstellung finden Sie hier:

2. INBETRIEBNAHME (Abb.A-D)

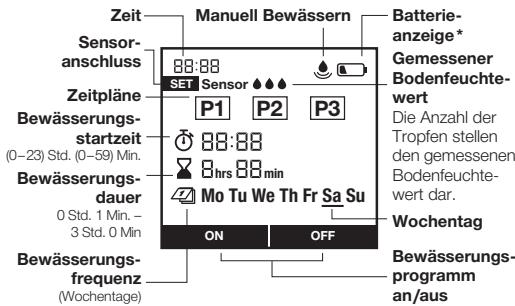

3. FUNKTION (Abb. F)

Durch Drehen des Knopfes konnen Sie die Einstellungen ändern bzw. in die nachste Einstellung springen. Durch Drücken des Drehknopfes bestätigten Sie die jeweilige Eingabe. Halten Sie den Knopf mindestens 3 Sek., sperr bzw. entspperr sich das Display.

max. 1 Jahr

max. 4 Wochen

min. 4 Wochen

zu schwach für erneute Öffnung

4. EINSTELLUNG (Abb. G-J)

Abb. G: 1 Uhr einstellen (Std.) | 2 Uhr einstellen (Min.) |

3 Tag einstellen (Mo. - So.) | 4 Bereit für Zeitplan

Abb. H: 1 Zeitplan wahren | 2 Zeitplan einstehen |

3 Zeitplan bestätigten | 4 Gerät programmiert

Abb. I: Set = Angeschlossener Sensor

Abb. J: 1 Aktive Bewässerung | 2 Bewässerungsduaern | 3 Aktive Bewässerung jederzeit stoppen P1, P2, P3 bezeichneten Zeitpläne zur Bewässerung Sie konnen bis zu 3 unabhängige Zeitpläne speichern. Mit On/Off konnen Zeitpläne aktiviert bzw.deaktiviert werden (s. Abb. H). Ausgewählte Bewa serungstage werden während der Auswahl als un strichene Wochentage angezeigt. In der Standard anzeige sind später nur die gewährten Tage sichtber aktuelle Wochentag ist mit einem Unterstrich markiert. Durch Betätigten der -Taste kann ein manuelle Bewässerung zu einer gewünschten Zei gestartet bzw. gestoppt werden (s. Abb. J).

Bodenfeuchtesensor anschlieben (optional) Abb. D: Nach Anschluss eines Sensors erscheidt die Anzeige „Set Sensor" - dies kann bis zu 1 Min. dauern. Durch die Auswahl der 3-Tropfen/0-Tropfen erfolgt eine Aktivierung/Deaktivierung der Sensorreaktion.

Nach erfolglicher Aktivierung erlischt die Anzeige „Set“ (s. Abb. 1). Bei ausreichend Bodenfeuchtigkeit wird ab sofort eine Bewässerung gestoptt bzw. unterbunden.

5. WARTUNG (Abb. E)

6. LAGERUNG

Außerbetriebnahme:

Das Produkt muss für Kinder unzuganglich aufbewahrt werden.
Zur Schonung der Batterie sollte diese entnommen werden (Abb. B).
Bewahren Sie das Steuerteil und die Ventileinheit an einem trockenen, geschlossen und frostsicheren Ort auf.

Entsorgung: (gemäß RL2012/19/EU)

Das Produkt dar nicht über den normalen Haushaltsmüll entsorgt werden. Es muss gemäß den geltenden lokalen Umweltschutzvorschriften entsorgt werden.

WICHTIG! Entsorgen Sie das Produkt über oder durch ihre ortliche Recycling-Sammelstelle.

Entsorgung der Batterie: Verbrauchte Batterie an eine der Verkaufsstellen zurückgeben oder über ihreCOMMUNALE Entsorgungsstelle entsorgen. Die Batterie nur im entladenen Zustand entsorgen.

7. FEHLERBEHEBUNG

Problem

Keine Display-Anzeige

Mögliche Ursache

Batterie ist falsch eingelegt.

Batterie ist vollig leer.

Abhilfe

Beachten Sie die Polstellung (+ / - )
Setzen Sie eine neue (Alkaline)-Batterie ein.

3D

Problem	Mögliche Ursache	Abhilfe
Keine Display-Anzeige	Temperatur am Display ist/higher als 70 °C.	→ Die Anzeige erscheint nach Temperaturabsenkung.
Manuelle Bewäss-serung über die - Funktion ist nicht möglich	Batterie leer wird ständig angezeigt.	→ Setzen Sie eine neue (Alkaline)- Batterie ein.
	Wasserhahn ist geschlossen.	→ Öffnen Sie den Wasserhahn.
	Steuereil ist nicht aufgesteckt.	→ Stecken Sie das Steuerteil auf das Gehäuse.
	Mindestdruck 0,5 bar nicht vorhanden.	→ Mind. 0,5 bar sicherstellen.
Bewässerungs-programm wird nicht ausgeführrt (keine Bewässerung)	Programmeingabe/ -änderung während oder kurz vor dem Startimpuls.	→ Nehmen Sie die Programmein-gabe/ -änderung außerhalb der programmierten Startzeiten vor.
	Ventil wurde zuvor manuell geöffnet.	→ Vermeiden Sie eventuelle Programmüberschneidungen.
	Wasserhahn ist geschlossen.	→ Öffnen Sie den Wasserhahn.
	Bodenfeuchtesensor meldet feucht.	→ Prüfen Sie bei Trockenheit die Einstellung/ Standort des Boden-feuchtesensors.
	Steuereil ist nicht aufgesteckt.	→ Stecken Sie das Steuerteil auf das Gehäuse.
	Batterie leer wird ständig angezeigt.	→ Setzen Sie eine neue (Alkaline)- Batterie ein.
	Mindestdruck 0,5 bar nicht vorhanden.	→ Mind. 0,5 bar sicherstellen.
Bewässerungssteue-rung schreiben nicht	Mindestabnahmemenge ist unter 20 l/h.	→ Schließen Sie mehr Tropfer an.
	Ventil verschmutzt.	→ Durchspüssen in Gegenrichtung des normalen Durchflusses.

HINWEIS:itte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.

8. TECHNISCHE DATEN

Bewässerungssteuerung	Wert/Einheit
Min. /max. Betriebsdruck	0,5 bar/12 bar
Betriebstemperaturbereich	5 °C bis 50 °C
Durchflussmedium	Klares Süßwasser
Max. Medientemperatur	40 °C
Anzahl programmge-steuerter Bewässerungs- vorgänge pro Tag	3

Bewässerungssteuerung	Wert/Einheit
Anzahl programmge-steuerter Bewässerungs-vorgänge proWoche	21
Bewässerungsdauer	3 x 1 Min. – 3 Std.
Zu verwendende Batterie	1 x 9 V Alkali-Mangan (Alkaline)Typ IEC 6LR61
Betriebsdauer der Batterie	ca. 1 Jahr

9. LIEFERBARES ZUBEHÖR

GARDENA Bodenfeuchtesensor

Art.1188

GARDENA Diebstahlsicherung

Art. 1815-00.791.00 über den GARDENA Service

10. SERVICE/GARANTIE

Wirieten Ihnen umfangreiche Serviceleistungen:

• Qualifizierte, schnelle und Kostenungunstige Reparatur durch unseren Zentralen Reparaturservice
• Bearbeitungsdjango in unserem Hause max. 5 Arbeitstage
• Einfache und Kostengūnstige Rücksendung an GARDENA
• Rücksendeportal unter www.gardena.de/service/reparatur-service
• Abhol-Service: Abholung innerhalb von 2 Tagen (nur innerhalb Deutschlands)
• Kompetente Beratung bei Störung / Reklamation durch unseren Technischen Service
• Schnelle und Kostengūnstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service

Service-Anschrift

GARDENA Manufacturing GmbH · Service Hans-Lorenser-Str. 40 · D-89079 Ulm

Ohre direkte Verbindung zum Service	Telefon	Fax	E-Mail
D in Deutschland	(0731) 4 90 + Durchwahr		www.gardena.de/service/
Technische Störungen/ Reklamationen	290	389	[e-mail]
Reparaten/Antwerten auf Kostenvoranschläge	300	249	[e-mail]
Ersatzteilbestellung/ Allgemeine Produktberatung	123	249	[e-mail]
Abholservice	(0 18 03) / 30 81 00 oder (0 18 03) / 00 16 89 (0,09€/je angefangene Min. Festnetz, Mobilfunk max. 0,42€/je angefangene Min.)

Unsere Kunden in Osterreich und in der Schweiz wenden sichitte an die Servicestelle (Anschrift siehe Umschlagseite)

A in Österreich	(+43) (0) 732 77 01 01-485	[e-mail]
CH in der Schweiz	(+41) (0) 62 887 37 90	[e-mail]

Garantie:

Im Garantiefall sind die Serviceleistungen für Sie kostenlos.

GARDENA Manufacturing GmbH gewährt für diese Produkt 2 Jahre Garantie (ab Kaufdatum), wenn das Produkt ausschließlich im privaten Gebrauch eingesetzt wurde. Für auf einem Zweitmarkt erworbene, gebrauchtte Produkte gilt diese Herstellergarantie nicht. Diese Garantie bezieht sich auf alle wesentlichen Mängel des Produktes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatzlieferung eines einwandfrei den Produktes oder durch die kostenlose Reparatur des eingesandten Produktes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:

• Das Produkt wurde sachgemäß und laut den Empfehlungen in der Betriebsanleitung behandelt.
• Es wurde weder vom Käfer noch von einem Dritten versucht, das Produkt zu reparieren.
• Es wurden zum Betrieb nur Original GARDENA-Ersatz- und Verschleibeile verwendet.

Normale Abnutzung von Teilen und Komponenten, optische Veränderungen, sowie Verschleib- und

Verbrauchsteile, sind von der Garantie ausgeschlossen.

These Hersteller-Garantie berührt die gegenüber dem Handler/Verkauf bestehenden Gewährleistungsansprüche nicht.

Wenn Sie Probleme mit thisem Produkt haben, kontaktieren Sieitte unseren Service. Im Garantiefall senden Sieitte das defekte Produkt zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung ausreichend frankiert an die GARDENA Serviceadresse auf der Rückseite.

Unfrei Paketsendungen werden im Postverteil-zentrum ausgefertiert und erreichen uns nicht. Die Rücksendung erfolgt im Garantiefall innerhalb Deutschlands für Sie kostenfrei.

VerschleiBteile:

Defekte an der Bewässerungssteuerung durch falsch eingelegte oder ausgelaufene Batterien sind von der Garantie ausgeschlossen.

Schäden durch Frosteinwirkung sind von der Garantie ausgeschlossen.
