Select - 1891 - Batterijprogrammeur GARDENA - Gratis gebruiksaanwijzing en handleiding

Producttype	Giesscomputer op batterij
Merk	GARDENA
Model	Select 1891
Categorie	Giesscomputer batterij
Voeding	1 alkaline batterij 9V IEC 6LR61
Werkdruk	0,5 tot 12 bar
Max. watertemperatuur	40 °C
Bedrijfstemperatuur	5 °C tot 50 °C
Aantal programma's	3 (P1, P2, P3)
Besproeiingsduur	3 x 1 min tot 3 u
Cycli per dag	Tot 3
Minimaal debiet	20 tot 30 l/u
Display	LCD
Kleptype	Ingebouwde magneetklep
Aansluiting	Standaard kraandraad (moer naar boven)
Optionele sensor	Vochtigheidssensor ref. 1188
Levensduur batterij	Ongeveer 1 jaar
Garantie	2 jaar (privégebruik)
Onderhoud	Verwijder de batterij voor de winter, spoel de klep indien nodig
Veiligheid	Schermvergrendeling (3s), bescherming tegen omgekeerde polariteit, uitschakeling bij temperatuur >70°C

Veelgestelde vragen - Select - 1891 GARDENA

Hoe stel ik de tijd en datum in op de Select 1891 giesscomputer?

Draai de knop om de parameter te selecteren (uren, minuten, dag) en druk om te bevestigen. Volg de stappen in afb. G van de handleiding.

Wat moet ik doen als het scherm niets weergeeft?

Controleer de polariteit van de batterij, vervang deze als deze leeg is. Als de temperatuur op het scherm boven 70 °C stijgt, wacht dan tot deze is afgekoeld.

Hoe installeer ik de vochtigheidssensor?

Sluit de sensor (ref. 1188) aan op de module. Na aansluiting verschijnt de weergave 'Set Sensor'. Selecteer 3 druppels om de reactie in te schakelen of 0 druppels om uit te schakelen.

Waarom start de besproeiing niet?

Controleer of de kraan open is, of de batterij opgeladen is, of de druk ten minste 0,5 bar is en of de vochtigheidssensor (indien gebruikt) geen natte grond detecteert.

Kan ik meerdere besproeiingen per dag programmeren?

Ja, u kunt tot 3 onafhankelijke schema's (P1, P2, P3) instellen met een duur van 1 min tot 3 u en tot 3 cycli per dag.

Hoe vergrendel ik het scherm om onbedoelde wijzigingen te voorkomen?

Houd de knop minimaal 3 seconden ingedrukt om het scherm te vergrendelen of te ontgrendelen.

Welke batterij moet ik gebruiken en wanneer vervangen?

Gebruik een alkaline batterij 9V IEC 6LR61. Vervang deze zodra het symbool voor lege batterij knippert om uitval tijdens uw afwezigheid te voorkomen.

Kan de giesscomputer worden gebruikt met een micro-sproeisysteem?

Ja, maar het minimale debiet moet 20 tot 30 l/u zijn. Gebruik voor het Micro-Drip-systeem ten minste 10 druppelaars van 2 l/u.

Hoe reinig ik de klep als deze niet sluit?

Demonteer de klep en spoel deze tegen de stroom in. Als het probleem aanhoudt, neem dan contact op met de klantenservice van GARDENA.

Waar vind ik reserveonderdelen en garantie?

Neem contact op met de klantenservice van GARDENA (AZUR-nummer 0 810 00 78 23) of uw verkoper. De garantie van 2 jaar dekt materiaalfouten, exclusief slijtage en vorstschade.

GEBRUIKSAANWIJZING Select - 1891 GARDENA

GARDENA Besproeiingsbesturing Select

Vertaling van de originele instructies.

Uit veiligheidsoverwegingen mogen kinderen en jongeren onder de 16 jaar, evenals personen die niet met deze gebruiksaanwijzing vertrouwd zijn, dit product niet gebruiken. Personen met een lichamelijke of geestelijke beperking mogen dit product alleen gebruiken als ze onder toezicht staan van of geïnstrueerd worden door een bevoegde persoon. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het product spelen. Gebruik het product nooit wanneer u moe of ziek bent of wanneer u onder invloed bent van alcohol, drugs of geneesmiddelen.

Gebruik volgens de voorschriften:

De GARDENA Besproeiingsbesturing is bestemd voor gebruik in tuinen van particulieren en hobbyisten, uitsluitend voor gebruik buitenshuis voor de besturing van sproeiers en besproeiingssystemen. De besproeiingsbesturing kan worden gebruikt voor een automatische besproeiing tijdens de vakantie.

GEVAAR! De GARDENA Besproeiingsbesturing mag niet voor industriële toepassingen worden gebruikt en niet in combinatie met chemicaliën, levensmiddelen, licht ontvlambare en explosieve stoffen.

1. VEILIGHEID

Belangrijk!

Lees de gebruiksaanwijzing zorgvuldig en bewaar deze om later nog eens te kunnen nalezen.

Accu:

Om redenen van gebruiksveiligheid mag alleen een 9 V-alkali-mangaan-accu (alkaline) type IEC 6LR61 worden gebruikt!

Om bij langere afwezigheid een uitval van de besproeiingsbesturing door een zwakke accu te voorkomen, moet de accu worden vervangen wanneer het accu-symbool knippert.

Ingebruikname:

De besproeiingsbesturing mag alleen verticaal met de wartelmoer naar boven worden gemonteerd, om binnendringen van water in het accuvak te voorkomen. De minimale hoeveelheid sproeiwater voor een veilige schakelfunctie van de besproeiingsbesturing bedraagt 20 - 30 liter/uur. Voor de besturing van het Micro-Drip-System zijn bijvoorbeeld min. 10 druppelaars van 2 liter nodig.

Bij hoge temperaturen (meer dan 70°C op het display) kan het gebeuren dat de LCD-weergave uitgaat; dit heeft geen enkele consequentie voor het programmaverloop. Na afkoeling verschijnt de LCD-weergave weer.

De temperatuur van het doorstromende water mag max. 40°C bedragen.

Voorkom trekbelastingen.

Trek niet aan de aangesloten slang.

LET OP! Wanneer de besturingsmodule er bij een geopend ventiel afgetrokken worden, blijft het ventiel net zolang geopend, totdat de besturingsmodule er weer wordt opgestoken.

GEVAAR! Hartstilstand!

Dit product genereert tijdens de werking een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden invloed hebben op de werkwijze van actieve of passieve medische implantaten. Om het gevaar van situaties die kunnen leiden tot ernstige of dodelijke verwondingen uit te sluiten, dienen personen met een medisch implantaat hun arts en de fabrikant van het implantaat te raadplegen alvorens dit product te gebruiken.

GEVAAR! Verstikkingsgevaar!

Kleinere onderdelen kunnen gemakkelijk worden ingeslikt. De polyzak vormt een verstikkingsgevaar voor kleine kinderen. Houd kleine kinderen tijdens de montage uit de buurt.

Een video over de ingebruikname en instelling vindt u hier:

2. INGEBRUIKNAME → (afb. A-D)

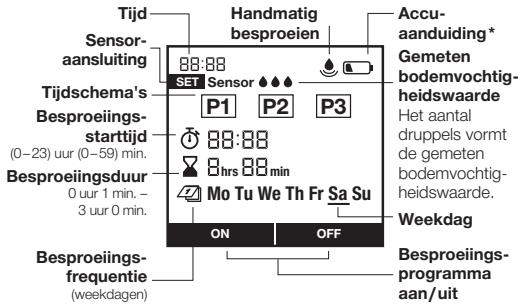

3. FUNCTIE → (afb. F)

Door aan de knop te draaien, kunt u de instellingen instellen en wijzigen of naar de volgende instelling springen. Door op de draaiknop te drukken, bevestigt u de desbetreffende ingevoerde gegevens. Wanneer u de knop ten minste 3 sec. ingedrukt houdt, worden het display geblokkeerd of gedeblokkeerd.

4. INSTELLING → (afb. G-J)

Afb. G: 1 uur instellen (uur) | 2 uur instellen (min.) |

3 Dag instellen (ma. - zo.) | 4 Gereed voor tijdschema

Afb. H: 1 Tijdschema kiezen | 2 Tijdschema instellen |

3 Tijdschema bevestigen | 4 Apparaat geprogrammeerd

Afb. I: Set = Aangesloten sensor

Afb. J: 1 Actieve besproeiing | 2 Besproeiingsduur wijzigen | 3 Actieve besproeiing op elk moment stoppen. P1, P2, P3 zijn de namen van de tijdschema's voor de besproeiing. U kunt maximaal 3 onafhankelijke tijdschema's opslaan. Met On/Off+ kunnen de tijdschema's geactiveerd of gedeactiveerd worden (zie afb. H). Geselecteerde besproeiingsdagen worden tijdens het selecteren als onderstreepte weekdagen weergegeven. In de standaardweergave zijn later alleen de geselecteerde dagen zichtbaar, de actuele weekdag is gemarkeerd met een underscore. Door op de toets te drukken, kan een handmatige besproeiing op een gewenste tijd gestart of gestopt worden (zie afb. J).

Bodemvochtigheidssensor aansluiten (optioneel) afb. D: Na aansluiting van een sensor verschijnt de weergave "Set sensor" - dit kan tot wel 1 min. duren. Door het selecteren van 3 druppels/0 druppels wordt de sensorreactie geactiveerd/gedeactiveerd.

Na activering gaat de weergave "Set" uit (zie afb. I). Wanneer de vochtigheid van de bodem voldoende is, worden een besproeiing direct gestopt resp. verhinderd.

5. ONDERHOUD (afb. E)

6. OPBERGEN

Buitenbedrijfstelling:

Het product moet voor kinderen ontoegankelijk worden bewaard. Om de accu te ontzien, dient deze te worden verwijderd (afb. B). Bewaar de besturingsmodule en de ventieleenheid op een droge, afgesloten en vorstvrije plaats.

Afvoeren: (conform RL2012/19/EU)

Het product mag niet met het normale huishoudelijk afval worden afgevoerd.

Het moet volgens de geldende lokale milieuvoorschriften worden afgevoerd.

BELANGRIJK! Voer het product via uw plaatselijke recyclingverzamelpunt af.

Accu afvoeren: Lever de lege accu in bij het verkooppunt of breng deze naar een gemeentelijk inzamelpunt. Voer de accu alleen af wanneer deze leeg is.

7. STORINGEN VERHELPEN

Probleem

Geen displayweergave

Mogelijke oorzaak

Accu is verkeerd geplaatst.

Accu is helemaal leeg.

Oplossing

→ Let op de polariteit (+/-) → Plaats een nieuwe (alkaline)-accu.

Probleem	Mogelijk oorzaak	Oplossing
Geen displayweergave	Temperatuur op het display is hoger dan 70 °C.	→ De weergave verschijnt nadat de temperatuur is gedaal.
Handmatige besproeiing via de -functie is Niet möglich	Accu leeg worden continu weergegeven.	→ Plaats een neue (alkaline)-accu.
	Waterkraan zich zich.	→ Open de waterkraan.
	Besturingsmodule is Niet opgestoken.	→ Steek de besturingsmodule op de behuizing.
	Minimumdruk 0,5 bar Niet aanwezig.	→ Zorg voor een min. druk van 0,5 bar.
Besproeiingsprogramma worden Niet uitgevoerd (geen besproeiing)	Programma-invoer/-wijzigingijdens of kort vóör de startimpuls.	→ Voer de programma-invoer/-wijzigging buiten de geprogrammeerde starttijden uit.
	Ventiel werk erder handmatig geopend.	→ Voorkom eventuele programma-overlappingen.
	Waterkraan zich zich.	→ Open de waterkraan.
	Bodemvochtighheidssensor meldt vochgting.	→ Controller de instelling/stand-plaat van de bodemvochtigheids-sensor bij droogte.
	Besturingsmodule is Niet opgestoken.	→ Steek de besturingsmodule op de behuizing.
	Accu leeg worden continu weergegeven.	→ Plaats een neue (alkaline)-accu.
	Minimumdruk 0,5 bar Niet aanwezig.	→ Zorg voor een min. druk van 0,5 bar.
Besproeiingsbesturing sluit Niet	Minimale afnamehoeveelheid is minder dan 20 liter/uur.	→ Sluitmeer druppelaars aan.
	Ventiel vuil.	→ Doorspoelen in tegenovergestelde richting van de normale door-stroming.

AANWIJZING: Wend u bij andere storingen tot uw GARDENA servicecenter.

Reparaties mogen alleen door de GARDENA servicecenters en door specialzaken worden uitgevoerd, die door GARDENA zijn goedgekeurd.

Besproeiingsbesturing	Waarde / Eenheid
Min./max. gebruiksdruk	0,5 bar/12 bar
Gebruikstemperatuur-bereik	5 °C tot 50 °C
Doorstroomvloeistof	Helder zoet water
Max. vloeistoftemperatuur	40 °C
Aantal programmage-stuurde besproeiings-processen per dag	3

Besproeiingsbesturing	Waarde /Eenheid
Aantal programmage-sturde besproeiings-processen per week	21
Besproeiingsduur	3 x 1 min. - 3=uur
Te gebruiken accu	1x 9 V alkali-man-gaan (alkaline) type IEC 6LR61
Gebruiksduur van de accu	Ca. 1aar

9. TOEBEHOREN

GARDENA Bodemvochtigheidssensor art. 1188

GARDENA Diefstalbeveiliging art. 1815-00.791.00 via de GARDENA servicedienst

10. SERVICE/GARANTIE

Service:

Neem contact op met het adres op de achterzijde.

Garantie:

In het geval van een garantieclaim worden u geen kosten in rekening gebracht voor de geleverde diensten.

GARDENA Manufacturing GmbH geeft op dit product 2 jaar garantie (vanaf aankoopdatum), wanneer het product uitsluitend privé is gebruikt. Voor gebruikte producten die op een secundaire markt zijn gekocht, geldt deze fabrieksgarantie niet. Deze garantie heeft betrekking op alle belangrijke defecten van het product die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten. Aan deze garantie wordt voldaan door levering van een volledig functioneel vervangend product of door gratis reparatie van het defecte product dat naar ons is verzonden; wij behouden ons het recht voor om tussen deze opties te kiezen. Deze dienst is onderworpen aan de volgende bepalingen:

• Het product is gebruikt voor het beoogde doel conform de aanbevelingen in de bedieningsinstructies.
• De koper of een derde partij hebben niet geprobeerd om het product zelf te repareren.
• Voor het gebruik worden alleen originele reserveonderdelen en slijtdelen van GARDENA toegepast.

Normale slijtage van onderdelen en componenten, optische veranderingen evenals slijt- en verbruiksdelen zijn uitgesloten van de garantie.

Deze fabrieksgarantie heeft geen invloed op aanspraken op garantie van dealers/verkopers.

Wanneer u problemen met dit product hebt, kunt u contact opnemen met onze servicedienst. In geval van garantie dient u het defecte product samen met een kopie van het aankoopbewijs en een beschrijving van de fout voldoende gefrankeerd op te sturen naar het GARDENA serviceadres aan de achterkant.

Slijtdelen:

Defecte accu's van de besproeiingsbesturing die verkeerd zijn geplaatst of lekken, vallen niet onder de garantie.

Schade door invloed van vorst valt niet onder de garantie.
