Tipo di prodotto	Programmatore d'irrigazione a batteria
Marca	GARDENA
Modello	Select 1891
Categoria	Programmatore a batteria
Alimentazione	1 batteria alcalina 9V IEC 6LR61
Pressione di esercizio	0,5 a 12 bar
Temperatura dell'acqua max.	40 °C
Temperatura di esercizio	5 °C a 50 °C
Numero di programmi	3 (P1, P2, P3)
Durata dell'irrigazione	3 x 1 min a 3 h
Cicli al giorno	Fino a 3
Portata minima	20 a 30 l/h
Display	LCD
Tipo di valvola	Elettrovalvola integrata
Collegamento	Filettatura standard del rubinetto (dado verso l'alto)
Sensore opzionale	Sonda di umidità rif. 1188
Durata della batteria	Circa 1 anno
Garanzia	2 anni (uso privato)
Manutenzione	Rimuovere la batteria prima dell'inverno, risciacquare la valvola se necessario
Sicurezza	Blocco schermo (3s), protezione contro inversione polarità, arresto in caso di temperatura >70°C

Domande frequenti - Select - 1891 GARDENA

Come impostare l'ora e la data sul programmatore Select 1891 ?

Ruotare la manopola per selezionare il parametro (ore, minuti, giorno) e premere per confermare. Seguire i passaggi della fig. G del manuale.

Cosa fare se lo schermo non visualizza nulla ?

Verificare la polarità della batteria, sostituirla se è scarica. Se la temperatura sullo schermo supera 70 °C, attendere il raffreddamento.

Come installare la sonda di umidità ?

Collegare la sonda (rif. 1188) al modulo. Dopo il collegamento, compare la scritta 'Set Sensor'. Selezionare 3 gocce per attivare la reazione o 0 gocce per disattivare.

Perché l'irrigazione non si attiva ?

Verificare che il rubinetto sia aperto, che la batteria sia carica, che la pressione sia di almeno 0,5 bar e che la sonda di umidità (se utilizzata) non rilevi un terreno umido.

Posso programmare più irrigazioni al giorno ?

Sì, è possibile registrare fino a 3 calendari indipendenti (P1, P2, P3) con una durata da 1 min a 3 h e fino a 3 cicli al giorno.

Come bloccare lo schermo per evitare modifiche accidentali ?

Tenere premuto il pulsante per almeno 3 secondi per bloccare o sbloccare lo schermo.

Quale batteria utilizzare e quando sostituirla ?

Utilizzare una batteria alcalina 9V IEC 6LR61. Sostituirla non appena il simbolo di batteria scarica lampeggia per evitare un guasto in vostra assenza.

Il programmatore può essere utilizzato con un sistema microirrigazione ?

Sì, ma la portata minima deve essere di 20 a 30 l/h. Per il sistema Micro-Drip, utilizzare almeno 10 gocciolatori da 2 l/h.

Come pulire la valvola se non si chiude ?

Smontare la valvola e risciacquarla in controcorrente. Se il problema persiste, contattare il servizio post-vendita GARDENA.

Dove trovare i pezzi di ricambio e la garanzia ?

Contattare il servizio post-vendita GARDENA (N° AZUR 0 810 00 78 23) o il rivenditore. La garanzia di 2 anni copre i difetti del materiale, esclusi usura e danni da gelo.

MANUALE UTENTE Select - 1891 GARDENA

Unità di controllo per irrigazione GARDENA Select

Traduzione delle istruzioni originali.

Per motivi di sicurezza, quello prodotto non deve essere utilizzato da parte di bambini e adolescenti con età inferiore

a 16 anni nonché da parte di persona che non siano perfettamente familiarizzate con il contentuto delle presenti istruzioni per l'uso. Le persona con capacità fisiche o mentali limitate possono utilizzato il prodotto solo sotto la sorvegianza di una persona competente e responsabile nonché fatto istruzione. I bambini devono essere sempre sorvegliati, per essere certi che non giochno con il prodotto. Non utilizzato mai il prodotto quando si è stanchi, malati o sostiene l'influenza di alcool, sostanse stupefacenti o farmaci.

Destinazione d'uso:

L'Unità di controllo per irrigazione GARDENA è progettata per un utilizzo privato esclusivamente esterno in giardini domestici e orti per il controllo di irrigatori e impianti di irrigazione. L'unità di controllo per irrigazione più essere utilizzata per irrigare in modo automatico durante le vacanze.

PERICOLO! L'Unità di controllo per irrigazione GARDENA non più essere utilizzata a livello industriale e con prodotti chimici, generi alimentari ovvero materiali esplosivi o disponente infiammabili.

1. SICUREZZA

Important!

Si prega di leggere attendamente le istruzioni per l'uso e di conservarle per rileggerle.

Batteria:

Per motivi di sicurezza del funzionamento\ puo essere utilizzata solo una batteria\ alcalino-manganese da 9 V (alcalina) del\ tipio IEC 6LR61!

Per evitare un mancato funzionamento dell'unità di controllo per irrigazione in caso di assenza prolongata, ad esempio, a causa di una batteria troppo debole, è necessario camiare la batteria non appena incomincia a lampeggiare il significolo della batteria.

Messa in uso:

L'unità di controllo per irrigazione può essere montata solamente in modo verticale con il dato a risvolto versusl'alto per evitare la penetrazione dell'acqua nella scomparto per le batterie. Il flusso minimo di acqua che garantisce the sicura attivazione dell'unità di controllo per irrigazione è parsa a 20 - 30 l/h. Per il controllo del Micro-Drip-System sono necessari, ad es., almeno 10 gocciolatori da 2 litri.

A temperature elevate (superiori a 70^ sul display)could verificarsi che la visualizzazione a display LCD scompaia; ciò non ha ripercussioni di alcun tipo sullo svolgimento del programma. Dopo il raffreddamento la visualizzazione a display LCD compare di nuovo.

La temperatura dell'acqua che scorre più essere parà a max. 40^

Evitare carichi di trazione.

Non tirare il tubo collegato.

ATTENZIONE! Se il modulo di lavoro viene molto a valvola aperta, la valvola rimane aperta finché il modulo di lavoro non viene reinsertito.

PERICOLO! Arresto cardiaco!

35 Questo prodotto durante il suo funzionamento genera un Campo elettromagnetico. QuestoCampo più, in presenza di particolari situazioni, agire sul funzionamento di impianti medici attivi o passivi. Per escludere il pericolo di situazioni che possano condurre a lesions gravi o mortali le personne che hanno un impianto medico devono, prima dell'utilizzo di questo prodotto, consultarsi con il proprio medico e il produttore dell'impianto.

PERICOLO! Pericolo di soffocamento! I piccoli pezioni sono essere ingeriti facilemente. I sacchetti in polietilene rappresentano un pericolo di soffocamento per i bambini piccoli. Tenere i bambini lontano durante il montaggio.

Un video per la messa in uso e l'impostazione è reperibile qui:

2. MESSA IN USO (fig. A-D)

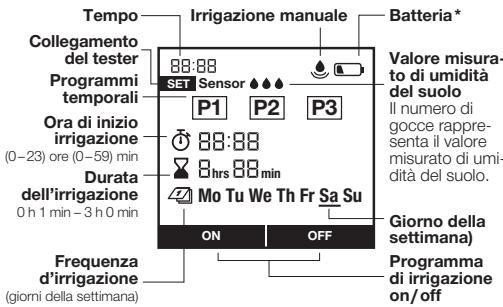

3. FUNZIONE (fig. F)

Ruotando la manopola, si possono modificare le impostazioni overo si cui passare all'impostazione successiva. Premendo la manopola si conferma la relativa immissione. Tenendo la manopola premuta per almeno 3 secondi, il display si blocca o sblocca.

4. IMPOSTAZIONE (fig. G-J)

Fig. G: 1 Impostare ora (h) | 2 Impostare ora (min) | 3 Impostare giorno (lun - dom) | 4 Pronto per il programma temporale

Fig. H: 1 Impostare programma temporale | 2 Impostare il programma temporale | 3 Confermare programma temporale | 4 Apparecchio programmato

Fig. J: 1 Irigazione attiva | 2 Modificare la durata dell'irrigazione | 3 Arrestare in qualsiasi momento l'irrigazione attiva

P1, P2, P3 definiscono i programmi temporali per l'irrigazione. Si possono memorizzare sono a 3 programmi temporali independenti. Con On/Off è possibile attivare o disattivare programmi temporali (v. fig. H). I giorni selezionati per l'irrigazione vengono visualizzati durante la selezione sulla forma di giorni della settimana sottolineati. Nella visualizzazione standard sono successivement visibili solo gli giorni scelti; il giorno corrente della settimana è contrassegnato con una sottolineatura. Attivando il tasto si può avviare o arrestare un'irrigazione manuale in un momento indesiderato (v. fig. J). Collegare il tester di umiddità (opzionale) fig. D: Dopao aver collegato un tester appeare la visualizzazione "Set Sensor", che puo durare sono a 1 min.

Selezionando 3 gocce/0 gocce, si attiva o disattiva la reazione del tester. Una volta riuscita l'attivazione, la visualizzazione "Set" scompare (v. fig. 1). In caso di umicità del suolo sufficiente, l'irrigazione viene immediamente arrestata o interrotta.

5. MANUTENZIONE (fig. E)

6. CONSERVAZIONE

Messa fuori servizio:

Il prodotto delve essere conservato in modo non accessibile ai bambini.
Per risparmiare la batteria, si raccomanda di estrarla (fig. B).
Conservare il modulo di comando e l'unità ventole in un luogo asciutto, chiuso e riparato dal gelo.

Smaltimento: (ai sensi della direttiva 2012/19/UE) Il prodotto non può essere smaltito insieme ai normali rifiuti domestici. Deve essere smalto in base alli prescrizioni ambientali localmente applicabili.

IMPORTANT! Smaltire il prodotto nel o tramite il punto di raccolta locale per il riciclaggio.

Smaltimento della batteria: Restituire la batteria esausta a un punto vendita ovvero smaltirla tramite i centri di raccolta comunali. Smaltire la batteria solo quando scarica.

7. ELIMINAZIONE DEI GUASTI

Problema	Possible causa	Rimedio
Nessuna visualità-zazone a display	La batteria è inserita in modo errato.	→ Prestareattenzione alla polarità(+/-).
	La batteria è completamente scarica.	→ Inserire una nuova batteria (alcalina).
Nessuna visualitàzza e display	La temperature sul display è superiore a 70°C.	→ La visualizzazione appeare dopo l'abbassamento della temperatura.
L'irrigazione manualetramite la funizione non è possibile	La batteria scarica viene continuamente indicata.	→ Inserire una nuova batteria (alcalina).
	Il rubinetto è chiuso.	→ Aprire il rubinetto.
	Il modulo di lavoro non è innestato.	→ Innestare il modulo di lavoro sulla custodia.
	Pressione minima di 0,5 bar assente.	→ Garantire almeno 0,5 bar.
Il programma diirrigazione nonviene eseguito(non viene irrigato)	Immissione/modifica del programmatadurante o peu dopo l'impulso di inizio.	→ Effettuire l'immissione/la modifica del programma al di fuori delle ore di inizioprogrammate.
	La valvola è stata precedentamenteaperta manually.	→ Evitare eventuali sovrapposizioni dei programmi.
	Il rubinetto è chiuso.	→ Aprire il rubinetto.
	Il tester di umilità segnala umido.	→ Se secco, verificare l'impostazione/posizione del tester di umilità.
	Il modulo di lavoro non è innestato.	→ Innestare il modulo di lavoro sulla custodia.
	La batteria scaricaiene continuamenteindicata.	→ Inserire una nuova batteria (alcalina).
	Pressione minima di 0,5 bar assente.	→ Garantire almeno 0,5 bar.
L'unità di controlloper irrigazione nonsi chiude	Il flusso minimo inferiore è di 20 l/h.	→ Collegare più gocciolatori.
	Valvola sporca.	→ Sciacquare in direzione contraria rispetto al flusso normale.

NOTA: rivolgersi, in presenza di altri problemi, all'Assistenza Clienti GARDENA di competenza. Le riparazioni possono essere eseguite solamente dall'Assistenza Clienti GARDENA sono come da rivenditori specializzati che sono autorizzati da GARDENA.

8. DATI TECHNICI

Unità di controllo per irrigazione	Valore / Unità
Pressione di esercizio min./max.	0,5 bar/12 bar
Campo di temperature di esercizio	da 5 °C a 50 °C
Liquido di passaggio	Acqua dolce chiara
Temperatura del liquido max.	40 °C
Numero di cici di irrigazione al giorno controllati dal programma	3

Unità di controllo per irrigazione	Valore /Unità
Numero di cicli di irrigazione controllati alla setti-mana dal programma	21
Durata dell'irrigazione	3 x 1 min – 3 h
Batteria da utilizzato	1 x alcalino-man-ganese da 9 V (alcalina) del tipo IEC 6LR61
Durata d'esercizio della batteria	circa 1 anno

9. ACCESSORI

Tester di umidità GARDENA art.1188

Antifurto GARDENA art. 1815-00.791.00 disponibile presso l'Assistenza Clienti GARDENA

38

10. SERVIZIO/GARANZIA

Servizio:

Prendere contatto all'indirizzo sul retro.

Garanzia:

In caso di reclami in garanzia, all'utente non viene addebitato alcun importo per i servizi forniti.

GARDENA Manufacturing GmbH, in relazione a quello prodotto, fornisce una garanzia di 2 anni (dal momento dell'acquisto), se il prodotto è stato impiegato escludivamente per l'uso privato.

La garanzia del produttore non si applica a prodotti usati, acquistati sul mercato secondario.

Tale garanzia fa riferimento ai difetti essenziali del prodotto che sono da riconduire, in modo provato, a carenze del materiale o di fabbricazione.

La garanzia verrà espletata mediante la fornitura di un prodotto sostituito completeness funzionale o la riparazione del prodotto difettoso da inviare Gratisamente a GARDENA; ci riserviamo il diritto di scegliere tra le seguenti opzioni. Questo servizio è soggetti alle seguenti dispositionsi:

• Il prodotto è stato usato per lo scopo previsto secondo leindicazionicontainute nelle istruzioni di funzionamento.

• Nessun tentativo di riparazione è stato eseguito su diesso dall'acquirente o da terzi.

• Per il funzionamento del prodotto sono stati utilizzati solo ricambi e parti usurate originali GARDENA.

Restano esclude dalla garanzia l'usura normale di parti e componenti, modifiche estetiche nonché parti usurate e materiali di consumo.

La garanzia del produttore non inflisce sulla garanzia contro il concessionario/ rivenditore.

In caso di problemi con questo prodotto, si raccomanda di contattare il nostro servizio di assistenza. In caso di garanzia si prega di inviare il prodotto difettoso, con affrancatura sufficiente, assieme a una copia della ricevuta di acquisto e una descrizione dell'errore, all'indirizzo del servizio di assistenza GARDENA riportato sul retro.

Parti usurate:

I difetti all'unità di controllo per irrigazione causati da batterie mal posizione o scadute sono escludi alla garanzia.

I danni causati dall'azione del gelo sono escludi alla garanzia.
