MANUAL DE UTILIZADOR Select - 1891 GARDENA
3. FUNCIONAMENTO → (fig. F)
Tradução do manual de instruções original.
Por motivos de segurança, este produto não deve ser utilizado por crianças e jovens com idade inferior a 16 anos, nem por pessoas que não estejam familiarizadas com estas instruções de utilização. As pessoas com reduzidas capacidades físicas ou mentais só podem utilizar o produto se forem supervisionadas ou instruídas por uma pessoa responsável. As crianças devem ser supervisionadas para garantir que elas não brincam com o produto. Nunca utilize o produto se estiver cansado, doente ou sob a influência de álcool, drogas ou medicamentos.
Utilização prevista:
O Controlador de rega da GARDENA destina-se à jardinagem privada e de lazer, devendo ser aplicado exclusivamente no exterior para o controlo de aspersores e de sistemas de rega. O controlador de rega pode ser usado para a rega automática durante o período de férias.
PERIGO! O Controlador de rega GARDENA não se destina ao uso industrial nem deve ser usado juntamente com produtos químicos, alimentares, substâncias facilmente inflamáveis e explosivas.
1. SEGURANÇA
Importante!
Leia o manual de instruções com atenção e guarde-o para consulta futura.
Pilha:
Para impedir uma falha do controlador de rega devido a pilha fraca durante uma ausência prolongada, a pilha deve ser trocada quando o símbolo da pilha começar a piscar.
Colocação em funcionamento:
O controlador de rega pode ser montado na vertical com a porca de capa para cima, para impedir a entrada de água no compartimento da pilha. A quantidade mínima de água debitada para uma função de comutação segura do controlador de rega é de 20 - 30 l/h. Para, por exemplo, o controlo do SYSTEMA gota-a-gota (Micro-Drip) são necessárias no mín. 10 unidades de conta-gotas de 2 litros.
Com temperaturas elevadas (acima de 70°C no visor) o visor LCD pode apagar-se; isto não tem qualquer efeito na execução do programa. O visor LCD volta a ligar depois de o controlador arrefecer.
A temperatura da água corrente pode ser no máx. 40°C.
Evitar cargas de tração.
→ Não puxar pela mangueira que está conectada.
ATENÇÃO! Se a unidade de comando for removida com a válvula aberta, esta permanece aberta até a unidade de comando ser novamente encaixada.
PERIGO! Paragem cardíaca!
Este produto cria um campo eletromagnético durante o funcionamento. Em determinadas condições, este campo pode afetar o modo de funcionamento de implantes médicos ativos ou passivos. Para evitar situações de risco que possam provocar ferimentos graves ou mortais, as pessoas com um implante médico devem consultar o seu médico e o fabricante do implante antes da utilização deste produto.
PERIGO! Risco de asfixia!
As peças mais pequenas podem ser engolidas. O saco de plástico representa um risco de asfixia para crianças. Mantenha as crianças afastadas durante a montagem.
Aqui encontra um vídeo sobre a colocação em funcionamento:
2. COLOCAÇÃO EM FUNCIONAMENTO → (fig. A-D)

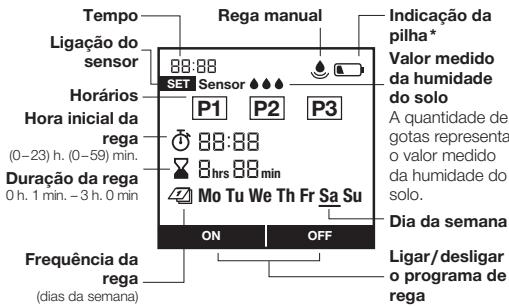

3. FUNCIONAMENTO → (fig. F)
Ao girar o botão pode alterar as definições ou passar à próxima definição. Ao premir o botão rotativo confirma a introdução correspondente. Manter o botão premido durante, pelo menos, 3 seg. bloqueia ou desbloqueia o visor.
máx. 1 ano
máx. 4 semanas
mín. 4 semanas
4. CONFIGURAÇÃO → (fig. G-J)
Fig. G: 1 Acertar hora (h.) | 2 Acertar hora (min.) | 3 Definir dias (seg. - dom.) | 4 Pronto para horário. Fig. H: 1 Selecionar horário | 2 Definir horário | 3 Confirmar horário | 4 Aparelho programado. Fig. I: Set = Sensor conectado. Fig. J: 1 Rega ativa | 2 Alterar duração da rega | 3 Parar rega ativa a qualquer momento. P1, P2, P3 designam horários de rega. Pode guardar até 3 horários independentes. Com On/Off é possível ativar ou desativar horários (v. fig. H). Os dias de rega selecionados são indicados durante a seleção como dias de semana sublinhados. Na indicação padrão serão visíveis posteriormente apenas os dias selecionados, o dia de semana atual é marcado com um sublinhado. Ao premir a tecla - pode iniciar ou parar uma rega manual a uma determinada hora (v. fig. J).
Ligar o sensor de humidade no solo (opcional) fig. D: Após a ligação de um sensor surge a indicatória "Set Sensor" - isto pode demorar até 1 min. A seleção entre 3 gotas/0 gotas permite uma ativação/desativação da reação do sensor. Após uma ativação bem-sucedida, a indicação "Set"
apaga-se (v. fig. I). Quando a humidade do solo for suficiente a rega é imediatamente interrompida ou impedida.
- MANUTENÇÃO → (fig. E)
6. ARMAZENAMENTO
Colocação fora de serviço:
→ O produto tem de ser guardado num local não acessível a crianças. → Para poupar a pilha, esta deve ser removida (fig. B). → Guarde a unidade de comando e a unidade da válvula num local seco, fechado e protegido do gelo.
O produto não pode ser colocado no lixo doméstico normal. Tem de ser eliminado de acordo com as regras ambientais locais em vigor.
IMPORTANTE! Elimine o produto no centro de recolha e reciclagem da sua área de residência.
Eliminação da pilha: A pilha gasta deve ser entregue num dos pontos de venda ou eliminada nos serviços de eliminação municipais. Eliminar a pilha apenas no estado descarregado.
7. RESOLUÇÃO DE AVARIAS
| Problema | Causa possivel | Resolução |
| Visor sem indicatoração | Pílha está mal colocada. | → Respeite a polaridade (+/−). |
| Pílha está carregada. | → Insira uma novaPEDalha (alcalina). |
50
| Problema | Causa possível | Resolução |
| Visor sem indicatorão | Temperatura no visor é superior a 70 °C. | →A indicação surge après uma descida da temperatura. |
| Não épossível uma regamanual com a função | A pilha gasta é constantly indicada. | →Insira uma nova pilha (alcalina). |
| A torneira da água está fechada. | →Abra a torneira da água. |
| A equipe de commando não está encaixaça. | →Encaixe a equipe de commando na caixa. |
| Pressão minima de 0,5 bar não existente. | →Garantir no min. 0,5 bar. |
| O programa de rega não é executado (sem rega) | Inserção/alteração do programa durante ou pouco antes do impulso inicial. | →Execute a inserção/alteração do programa para das horas iniciais programadas. |
| A válvula foi aberta manualmente antes. | →Evite eventualis sobreposções de programas. |
| A torneira da água está fechada. | →Abra a torneira da água. |
| Sensor de humididade no solo assinala humidade. | →Em caso de seca, verifique a configuração/local de instalação do sensor de humididade no solo. |
| A equipe de commando não está encaixaça. | →Encaixe a equipe de commando na caixa. |
| A pilha gasta é constantly indicada. | →Insira uma nova pilha (alcalina). |
| Pressão minima de 0,5 bar não existente. | →Garantir no min. 0,5 bar. |
| O controlador de rega nãoleiça | Quantidade minima de água recebida é inferior a 20 l/h. | →Conecte mais aspersores. |
| Válvula suja. | →Lavagem no sentido contrário do fluxo normal. |
NOTA: se existirem outras avarias, contacte o seu centro de assistência GARDENA. As reparações podem ser realizadas por centros de assistência GARDENA e por revendedores especializados, autorizados pela GARDENA.
8. DADOS TÉCNICOS
| Controlador de rega | Valor /Unidade |
| Pressão min./máx. de funciona | 0,5 bar/12 bar |
| Intervalo da temperatura de service | 5 °C a 50 °C |
| Fluido do processo | Água doce limpa |
| Temperatura max. do líquido | 40 °C |
| Quantidade de regas programadas por dia | 3 |
| Controlador de rega | Valor /Unidade |
| Quantidade de regas programadas pormana | 21 |
| Duração da rega | 3 x 1 min. – 3 h. |
| Pilha a utilizesar | 1 x alcalina de manganês (alcalina) de 9 V de tipo IEC 6LR61 |
| Tempo de funciona da pilha | aprox. 1 ano |
1d
9. ACESSÓRIOS
Sensor de umidade do solo GARDENA n.º ref. 1188
Proteção contra roubo GARDENA
n. ref. 1815-00.791.00 no serviço de assistência GARDENA
52
10. ASSISTÊNCIA/GARANTIA
Assistência:
Entre em contato através do endereço presente no verso.
Garantia:
No caso de uma reclamação ao abrigo da garantia, não será cobrada qualquer taxa por serviços cobrados.
A GARDENA Manufacturing GmbH concede para este produto 2 anos de garantia (a partir da data de compra), quando o produto tem um uso exclusivamente privado. Esta garantia não se aplica a produtos usados e adquiridos para um mercado secundário. Esta garantia cobre todas as deficiências significativas do produto que comprovadamente se devam a falhas de material ou de fabrico. Esta garantia é satisfeita através do fornecimento de um produto de substituição totalmente funcional ou pela reparação do produto defeituoso enviado para nós gratuitamente; reservamos o direito de escolher entre estas opções. Este serviço está sujeito às seguintes disposições:
- O produto foi realizado para os fins a que se destina, de acordo com as recomendações nas instruções de utilização.
- Nem o proprietário nem terceiros tentaram reparar o produto.
- Para o funcionamento foram usadas apenas peças de substituição e peças de desgaste originais da GARDENA.
O desgaste normal de peças e componentes, alterações no aspeto, assim como peças de desgaste e consumíveis, está excluído da garantia.
Esta garantia do fabricante não afeta direitos de garantia contra o concessionário.
Se tiver problemas com este produto, contacte por favor a nossa assistência. Em caso de garantia, envie por favor o produto com defeito devidamente franqueado juntamente com o comprovativo de compra e uma descrição da avaria para o endereço da assistência GARDENA que se encontra no verso.
Peças de desgaste:
A garantia não cobre defeitos no controlador de rega provocados por pilhas mal colocadas ou com derrame de líquido.
