ZHT631B - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Zanussi
Modelo	ZHT631B
Uso	Doméstico
Alimentación eléctrica	220-240 V, 50 Hz
Clase de protección	Clase I (toma de tierra obligatoria)
Distancia mínima a la placa de cocción	650 mm
Diámetro del conducto de evacuación	120 mm mínimo
Número de velocidades	3 (parada + velocidades 1, 2, 3)
Iluminación	Bombilla 4 W, casquillo E14, 220-240 V
Filtro de grasa	Desechable, reemplazar cada 2 meses
Filtro de carbón activo	No lavable, reemplazar cada 4 meses
Mantenimiento	Paño húmedo y detergente neutro
Seguridad	No flamear bajo la campana, no dejar fuego vivo sin supervisión
Altura de instalación recomendada	650 mm a 750 mm (según placa de cocción)

Preguntas frecuentes - ZHT631B ZANUSSI

¿Cuál es la distancia de seguridad entre la campana y la placa de cocción?

La distancia mínima es de 650 mm. Para cocinas a gas, respete la distancia indicada en las instrucciones de la placa de cocción si es mayor.

¿Cómo reemplazar el filtro de grasa?

El filtro de grasa es desechable y debe reemplazarse cada 2 meses. Retírelo, deséchelo e instale uno nuevo.

¿Cómo reemplazar el filtro de carbón?

El filtro de carbón activo no se limpia. Reemplácelo cada 4 meses o más a menudo en caso de uso intensivo.

¿Puedo usar la campana sin evacuación exterior?

Sí, en modo recirculación, pero debe instalar un filtro de carbón. El aire se filtrará y luego se devolverá a la habitación.

¿Qué hago si la iluminación no funciona?

La iluminación utiliza una bombilla de 4 W, casquillo E14. Reemplácela por una bombilla de las mismas características. Antes, desconecte la campana.

¿Cómo limpiar la campana?

Use un paño húmedo y un detergente líquido neutro. No use nunca productos abrasivos. Apague o desconecte antes.

¿Puedo instalar la campana sobre una cocina a gas?

Sí, pero respete la distancia mínima de 650 mm y asegure una ventilación suficiente de la habitación para evitar el reflujo de gases.

¿Qué hago si la campana no se enciende?

Verifique la alimentación eléctrica y el disyuntor. Si el cable está dañado, hágalo reemplazar por un profesional.

¿Es necesario poner a tierra la campana?

Sí, la campana es de Clase I, la toma de tierra es obligatoria para garantizar la seguridad eléctrica.

¿Pueden los niños usar la campana?

Los niños menores de 8 años no deben usar la campana sin supervisión. La limpieza no debe ser realizada por niños.

MANUAL DE USUARIO ZHT631B ZANUSSI

ES Consejos y sugerencias

Las instrucciones de uso se aplican a various modelos de este aparato. Por lo tanto, usted可以选择 encontrar descricciones de caracteristicas individuales que no pertenecen a su aparato en concreto.
- El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.
- La distancia minima de seguidad entre el plano de coccción y la campana extractor es de 650 mm (algunos modelos能把 ser instalados a una alta inferior; véase el párafo relativo a las dimensiones de trabajo y la instalación).
- Compruebe que la tension de alimentacion corresponda a la indicada en la placac de datos colocada en el interior de la campana.
- Para los aparatos de Clase I, disfruebe que la red electrica domesticaonga una connexion a tierra adecuada. Conectar la campana extractor al conductor de humano a工程技术 de un tubo con un diametro minimo de 120 mm. La trayectoria del humano debe ser lo más corta possible.
- No conecte la campana extractor a los conductos de humano que transportan humano de combustión (ej. calderas, chimeneas, etc.).
- Si la campana extractora se utilizes en combinación con aparatos no electricos (por

ejemplo, aparatos de gas),debegarantzarse un grado suficiente deventilacion en el recinto para evacrar el returno del flujo de los gases de escape. La cucinaDebe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco.Cuando seutiliza la campana para cucina en combinacion con aparatos no alimentados por corriente electrica,la presion negativa en el recinto noDebe superarlos 0,04 mbar para evacitar queel humo sea reaspirado en el recinto por la campana.

• El aire no se debe descargar a工程技术 del tubo flexible que se utilizes para la aspiracion de humos de equipos alimentados por gas u others combustibles (no uso con dispositivos que descargan solamente el aire en el local).
• En caso de daños en el cable de alimentación, este debe ser sustituido por el fabricante o el departamento de servicios para Severityar cualquier riesgo.
• Si las instrucciones de instalación del plano de coccción de gas especified una distancia mayor de la indicada anteriormente, esnecessary tenerlo enIELD. Se tenen que respetar todas las normativas conrechtao la descarga del aire.
  Utilizar solo los tornillos y accesos metálicos de un tipo adecuado para la campana.
  Advertencia: No instalar tornillos o susjetadores de acuerdo

con estas instrucciones能把provocar descargas electricas.

• Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

• La campana extractora está disénada exclusivamente para uso domestico, para eliminar los olores de la cucina.
• Nunca utilise la campana para fines distinctos de aquellos para los que fue disénada.
• Nocede nunca llamas altas bajo la campana cuando está en funcionaimiento.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipientte de coccción, asegurándose de que no隐身 a los lados.
  Las freidoras deben ser controladas continually durante su uso: el aceite recalentado pueda incendiarse.
• No realice flambeados bajo la campana: se podra producir un incendio.
• Este aparato puede ser Used por niños de edad no inferior a 8 años y por personas con reducidas capacities psicológicas, fibras y sensoriales o con experiencia o conocimiento inadequados, siempre que estén cuidadosamente supervisas einstruidos sobre como utiliser de forma segura el equipo y lospeligos que thiso implica. Asegúrese de que los niños

no juguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que Sean supervisados.

• Este equipo no está Diseñado para su uso por personas (incluyendo a niños) con disminución psicoFsica sensorial o falta de experiencia y conocimiento, a menos que se les haya supervisado o instruido por una persona responsable de su seguridad.
• ATENCION: las partes accesibles peuvent calentarse mucho durante el uso de aparatos de cocccion.

Mantenimiento

• El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho dométrico normal. El producto a eliminar se debelear va a un centro de recogidaaproviado para el reciclado deequipos electricos y electrónicos.Mediente la eliminaciónde este producto de maneraaproviada,se contribuye a evitarcasucyhavioras negativas parael medio ambiente y para lasalud,que pudieran derivarsede una eliminación inadeuda del producto.Para obtenerinformaciones mas detalladas sobre el reciclaje de este producto,ponerse en contacto conel ayuntimiento,el servicios localde eliminación de desechos ola tienda donde se compróel producto.

• Apague o desconecte el apara

to de la red electrica antes de cualquier operación de limpieza o mantenimiento.

• Limpie y/o reemplace los filtros afterwards del periodo de tiempo especial加固 (peligro de incidio).

• "Existe el riesgo de incendio si la limpieza no se realiza conforme a las instrucciones".

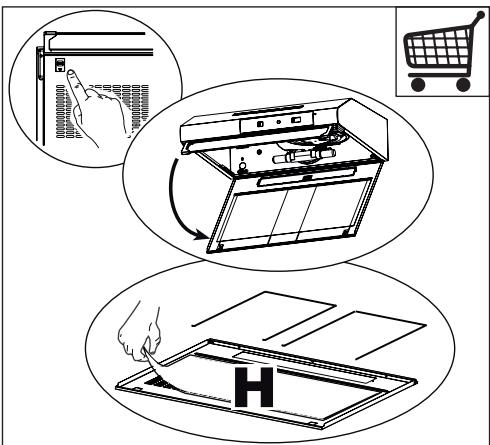

• No se pueda lavar ni regenerar y por lo tanto se debenCambiar cada dosmeses o con mayor fecuencia si el uso del grupo es particulamente freciente (H).

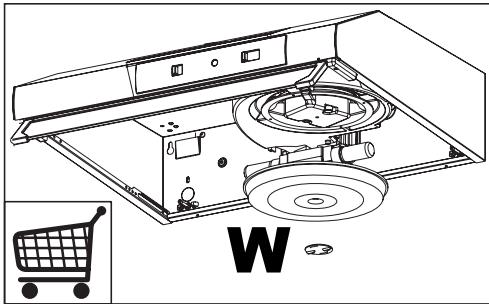

• El filtro de carbón activo no se pueda lavar ni regenerar, y se debe cambiar cada 4 meSES de funciona aproximadamente, o con mayor Frequencia si se utilizes muy frecuentemente (W).

• Limpie la campana con un pañohúmedo y un detergente liquido suave.

Mandos

L	Luces	Encienda y apaga la instalación de iluminación.
V	Velocidad	Determine las velocidades de ejercicio:0. Motor Off.1. Velocidad mínma, indicada para un recambio de aire continuo muy silencioso, en presencia de poco vapores de cocción.2. Velocidad media, indicada para la mayor parte de las conditiones de uso, gracias a la optima relacion entre caudal de aire tratado y nivel de ruido.3. Velocidad Tmaxima, indicada para hacer freste a grandes cantidades de vapor de cocción, incluo para tiempos prolongados.

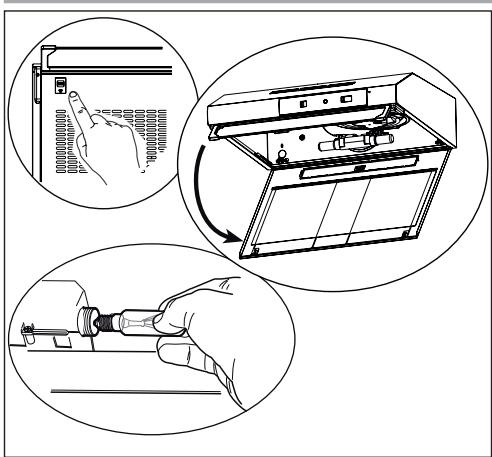

Illuminación

Lámpara	Consumo de energia (W)	Casquillo	Voltaje (V)	Dimensión (mm)	Código ILCOS
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
