ZHT631B - Cappa aspirante ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Zanussi
Modello	ZHT631B
Utilizzo	Domestico
Alimentazione elettrica	220-240 V, 50 Hz
Classe di protezione	Classe I (messa a terra obbligatoria)
Distanza minima dal piano di cottura	650 mm
Diametro del condotto di evacuazione	120 mm minimo
Numero di velocità	3 (arresto + velocità 1, 2, 3)
Illuminazione	Lampadina 4 W, attacco E14, 220-240 V
Filtro antigrasso	Mono uso, da sostituire ogni 2 mesi
Filtro al carbone attivo	Non lavabile, da sostituire ogni 4 mesi
Manutenzione	Panno umido e detergente neutro
Sicurezza	Non fiammeggiare sotto la cappa, non lasciare fiamme vive incustodite
Altezza di installazione consigliata	650 mm a 750 mm (secondo piano di cottura)

Domande frequenti - ZHT631B ZANUSSI

Qual è la distanza di sicurezza tra la cappa e il piano di cottura?

La distanza minima è di 650 mm. Per le cotture a gas, rispettare la distanza indicata nel manuale del piano di cottura se è maggiore.

Come sostituire il filtro antigrasso?

Il filtro antigrasso è monouso e deve essere sostituito ogni 2 mesi. Rimuoverlo, gettarlo e installarne uno nuovo.

Come sostituire il filtro al carbone?

Il filtro al carbone attivo non si pulisce. Sostituirlo ogni 4 mesi o più spesso in caso di uso intensivo.

Posso usare la cappa senza evacuazione esterna?

Sì, in modalità ricircolo, ma è necessario installare un filtro al carbone. L'aria verrà filtrata e poi restituita nell'ambiente.

Cosa fare se l'illuminazione non funziona più?

L'illuminazione utilizza una lampadina 4 W, attacco E14. Sostituirla con una lampadina delle stesse caratteristiche. Prima, scollegare la cappa.

Come pulire la cappa?

Usare un panno umido e un detergente liquido neutro. Non usare mai prodotti abrasivi. Spegnere o scollegare prima.

Posso installare la cappa sopra una cottura a gas?

Sì, ma rispettare la distanza minima di 650 mm e assicurare una ventilazione sufficiente dell'ambiente per evitare il riflusso dei gas.

Cosa fare se la cappa non si accende?

Controllare l'alimentazione elettrica e l'interruttore automatico. Se il cavo è danneggiato, farlo sostituire da un professionista.

È necessario mettere a terra la cappa?

Sì, la cappa è di Classe I, la messa a terra è obbligatoria per garantire la sicurezza elettrica.

I bambini possono usare la cappa?

I bambini di età inferiore a 8 anni non devono usare la cappa senza supervisione. La pulizia non deve essere eseguita da bambini.

MANUALE UTENTE ZHT631B ZANUSSI

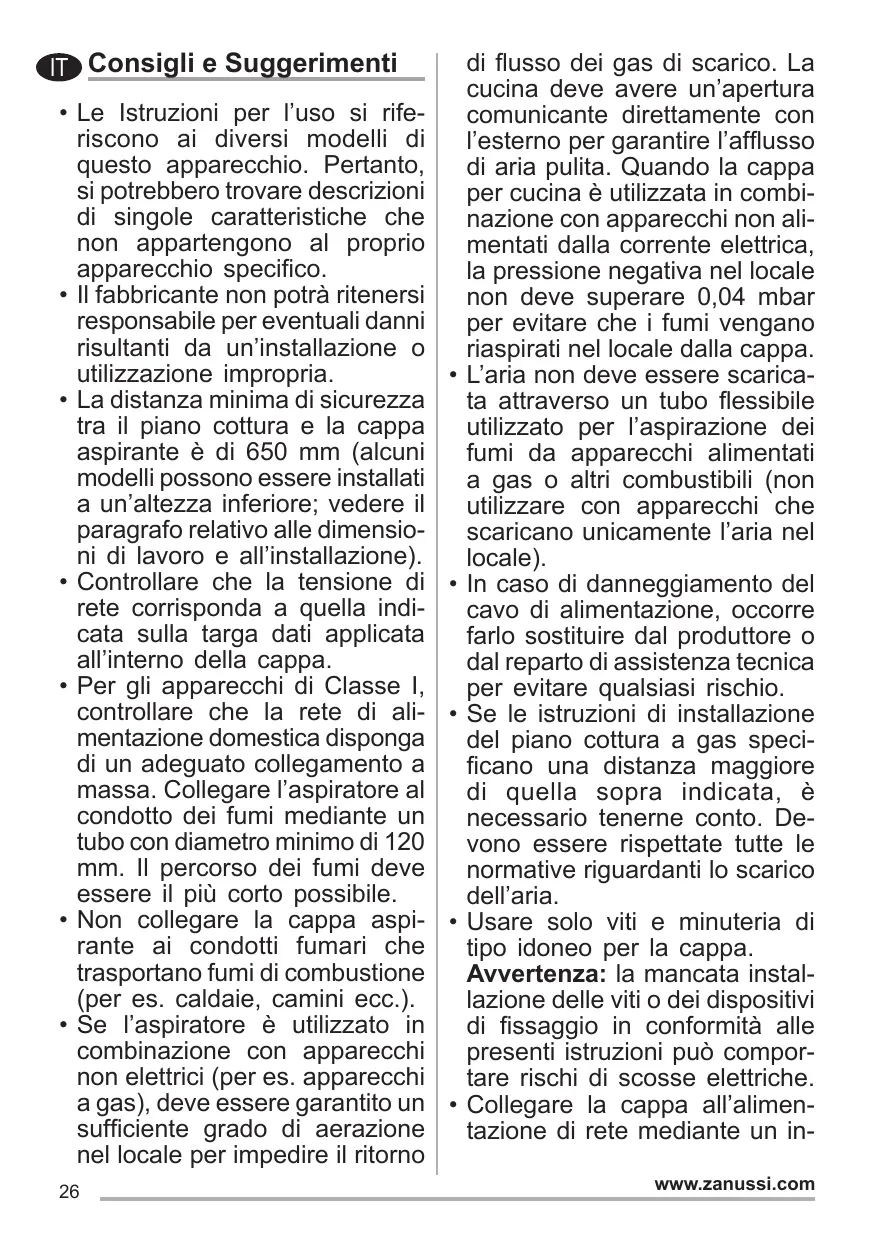

IT Consigli e Suggestimenti

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'infallazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica dispona di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
  Non collegare la cappa aspi- rante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è'utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno

di flusso dei gas di scarico. La cucina deve ave un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• L'aria non deve essere scaricataattraverso un tubo flessibileutilizzato per l'aspirazione deifumi da appearecchi alimentatiagas o altri combustibili (nonutilizzare con appearecchi chescaricano unicamente l'aria nel locale).
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installmente del piano cottura a gas specificano una distance magiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispetto delle normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avverenza: la mancata installmente delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui可供 tare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un in

terruttore bipolare con distanza tra i contatti di almeno 3 mm.

Uso

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
  Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte除去 la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla escludamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
  Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

• Questo apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità psico-fisicosensoriali o con esperienza e conoscenze insufficienti, parché attentamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericolì che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Questo appearecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite da una persona responsabile della loro incolumità.
  ATTENZIONE: le parti accessibili possono divertare molto calde durante l'uso degli apparecchi di cottura.

Manutenzione

• Il significato sul prodotto o sulla sua confazione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagiate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.
• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo

il periodo di tempo specificato (pericolo di incendio).

• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".

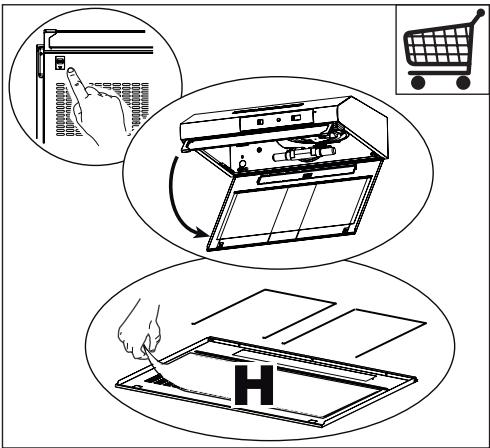

• Nonèlavabile nonèrigenerabile, va sostituito agli 2 mesi circa di utilizzo o più frequently, per un uso particolarmente intenso (H).

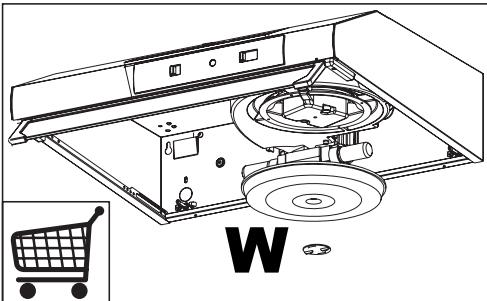

• Ilaggio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzato molto intenso (W).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

Comandi

L	Luci	Accende e spegne l'Impianto di Illuminazione.
V	Velocità	Determine la velocità di esercizio: 0. Motore Off. 1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso,in presenza di pochi vapori di cottura. 2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro. 3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

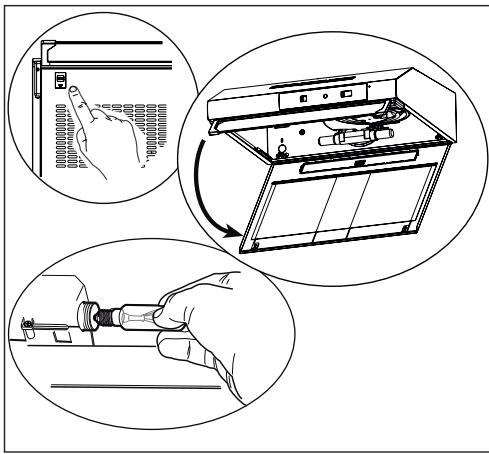

Illuminazione

Lampada	Assorbimento (W)	Attacco	Voltaggio (V)	Dimensione (mm)	Codice ILCOS
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
