Produkttyp	Dunstabzugshaube
Marke	Zanussi
Modell	ZHT631B
Verwendung	Haushalt
Stromversorgung	220-240 V, 50 Hz
Schutzklasse	Klasse I (Erdung erforderlich)
Mindestabstand zum Kochfeld	650 mm
Durchmesser des Abluftkanals	mindestens 120 mm
Anzahl der Geschwindigkeitsstufen	3 (Aus + Stufen 1, 2, 3)
Beleuchtung	Glühlampe 4 W, Sockel E14, 220-240 V
Fettfilter	Einweg, alle 2 Monate austauschen
Aktivkohlefilter	Nicht waschbar, alle 4 Monate austauschen
Wartung	Feuchtes Tuch und neutrales Reinigungsmittel
Sicherheit	Nicht unter der Haube flambieren, offenes Feuer nicht unbeaufsichtigt lassen
Empfohlene Montagehöhe	650 mm bis 750 mm (je nach Kochfeld)

Häufig gestellte Fragen - ZHT631B ZANUSSI

Wie groß ist der Sicherheitsabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 650 mm. Bei Gasherden halten Sie den in der Anleitung des Kochfelds angegebenen Abstand ein, falls dieser größer ist.

Wie wird der Fettfilter ausgetauscht?

Der Fettfilter ist ein Einwegartikel und sollte alle 2 Monate ausgetauscht werden. Entfernen Sie ihn, entsorgen Sie ihn und setzen Sie einen neuen ein.

Wie wird der Kohlefilter ausgetauscht?

Der Aktivkohlefilter darf nicht gereinigt werden. Ersetzen Sie ihn alle 4 Monate oder bei starker Nutzung häufiger.

Kann ich die Dunstabzugshaube ohne Außenabluf betreiben?

Ja, im Umluftbetrieb, aber Sie müssen einen Aktivkohlefilter installieren. Die Luft wird gefiltert und dann in den Raum zurückgeleitet.

Was tun, wenn die Beleuchtung nicht mehr funktioniert?

Die Beleuchtung verwendet eine Glühlampe 4 W, Sockel E14. Ersetzen Sie sie durch eine Lampe mit denselben Eigenschaften. Ziehen Sie vorher den Stecker der Haube.

Wie reinige ich die Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch und ein neutrales Flüssigreinigungsmittel. Verwenden Sie niemals Scheuermittel. Schalten Sie die Haube aus oder ziehen Sie den Stecker vorher.

Kann ich die Dunstabzugshaube über einem Gasherd installieren?

Ja, aber halten Sie den Mindestabstand von 650 mm ein und sorgen Sie für eine ausreichende Belüftung des Raums, um einen Gasrückstau zu vermeiden.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie die Stromversorgung und den Schutzschalter. Wenn das Kabel beschädigt ist, lassen Sie es von einem Fachmann ersetzen.

Ist es notwendig, die Dunstabzugshaube zu erden?

Ja, die Dunstabzugshaube ist Klasse I, die Erdung ist obligatorisch, um die elektrische Sicherheit zu gewährleisten.

Dürfen Kinder die Dunstabzugshaube benutzen?

Kinder unter 8 Jahren sollten die Dunstabzugshaube nicht ohne Aufsicht benutzen. Die Reinigung sollte nicht von Kindern durchgeführt werden.

BEDIENUNGSANLEITUNG ZHT631B ZANUSSI

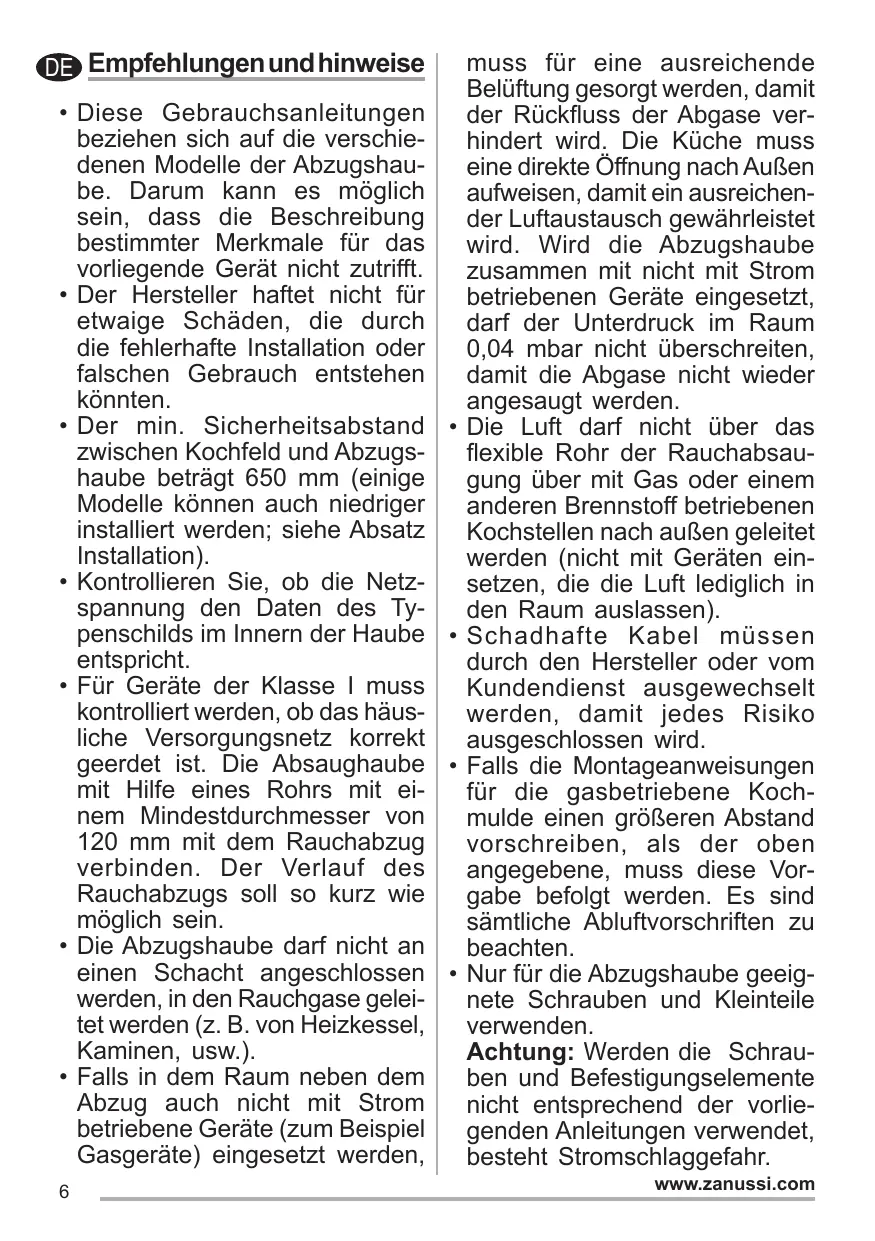

DE Empfehlungen und hinweise

• These Gebrauchsanleitungen beziehen sich auf die verschiedene Modèle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das händliche Versorgungsnetz korrekt geerdet ist. Die Absaughabaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaubearfnd nicht an einen Schacht angeschlssen werden, in den Rauchgase geleitet werden (z.B.von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden,

muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftstausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, davon der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

Die Luftarf nicht über das flexible Rohr der Rauchabsaugung uber mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).
- Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedem Risiko ausgeschlossen wird.
- Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sámttliche Abluftvorschriften zu beachten.
- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungselementen nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur die ihr zugedachtenZweckebenutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzten.
Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl können sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgeben, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
- Dieses Gerät darf nicht von Per

sonen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen benutzt werden, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heißt werden.

Wartung

• Das Symbol am Produkt oder auf der Verpackung weist darüberhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling diesen Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss these ausgescheltet und spannungsls gesamcht werden.
  Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr".

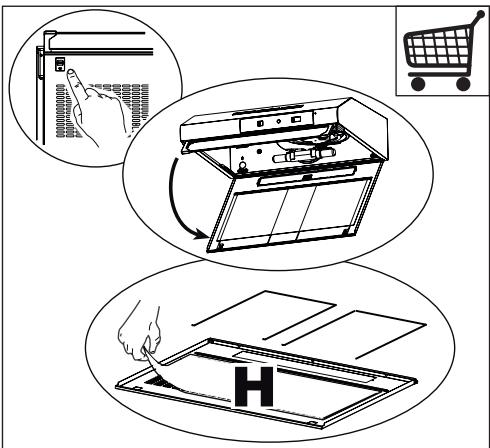

• Dieser Filter kann nicht ausgewaschen werden und muß weniger stens alle 2 Monate ausgetauscht werden (H).

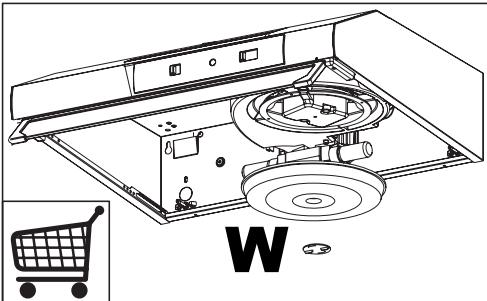

• Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch offen ausgewechselt werden, je nach Intensität des Gebrauchs (W).

• ie Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Bedienelemente

L 0 1

O

V 0 1 2 3

L	Beleucht	Schaltet die Beleuchtung ein und aus.
V	Geschw.	Steuert folgende Geschwindigkeitsstufen:0. Motor Off.1. Geringste Gebläsestufe, diese Stufeist für einen ständigen und besonderlesieisen Luftlaufausch bei geringerKochdunstentwicklung geeignet;2. Mittlere Gebläsestufe, eignet sichaufgrunddesGNU Verhältnisses zwischenFördervolumen und Geräuschentwicklungfür die meisten Anwen-dungssituationen;3. Höchste Gebläsestufe, eignet sich fürstarke Kochdunstentwicklung, auch überlangere Zeit hin.

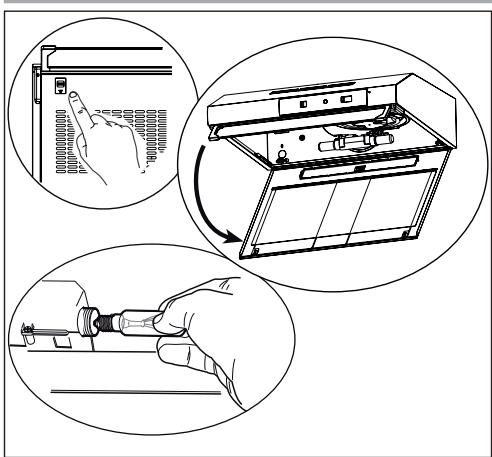

Beleuchtung

Lampe	Leistung (W)	Fassung	Spannung (V)	Größe (mm)	ILCOS-Code
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
