Tipo de producto	Sierra eléctrica de ingletes (sierra de ingletes compuesta)
Marca	ELU
Modelo	PS274 / PS274E
Tensión de alimentación	230 V
Potencia absorbida	1200 W (PS274), 1600 W (PS274E)
Potencia útil	800 W (PS274), 1100 W (PS274E)
Diámetro de hoja	216 mm
Agujero de hoja	30 mm
Velocidad de rotación (máx.)	6700 rpm (PS274), 2500-5000 rpm (PS274E)
Rango de ingletes	0° a 48° izquierda y derecha
Rango de biseles	0° a 48° izquierda
Capacidad de corte a 90°	60 x 270 mm
Capacidad de corte en inglete a 45°	60 x 190 mm
Capacidad de corte en inglete a 48°	60 x 180 mm
Capacidad de corte en bisel a 45°	48 x 270 mm
Capacidad de corte en bisel a 48°	44 x 270 mm
Dimensiones (Largo x Ancho x Alto)	460 x 560 x 430 mm
Peso	15.5 kg (PS274), 16.0 kg (PS274E)
Fusible recomendado	10 A (para herramientas 230 V)
Nivel de presión acústica (LpA)	89.7 dB(A)
Nivel de potencia acústica (LWA)	97.7 dB(A)
Accesorios incluidos	Hoja TCT 216 mm, llaves Allen (4 y 6 mm), dispositivo de aspiración de polvo, manual de instrucciones
Mantenimiento	Limpieza regular de las ranuras de ventilación; no se requiere lubricación adicional
Seguridad	Cubierta inferior de protección de la hoja, interruptor de gatillo, bloqueo de rotación, bloqueo en posición baja
Garantía	1 año contra defectos de fabricación

Preguntas frecuentes - PS274 ELU

¿Cómo reemplazar la hoja de sierra?

Desconecte la sierra. Presione el bloqueo de rotación (44) y gire la hoja hasta que haga clic. Afloje el perno de la hoja (6) en sentido horario con una llave Allen de 6 mm. Retire la brida exterior (5) y la hoja. Monte la nueva hoja orientando los dientes hacia el tope trasero. Vuelva a colocar la brida y apriete el perno en sentido antihorario. Consulte las figuras F1 y F2 del manual.

¿Cómo ajustar el ángulo de inglete?

Afloje el botón de apriete de ingletes (12) y levante la palanca de tope positivo (11). Gire el brazo giratorio (13) al ángulo deseado. Las posiciones preajustadas son 0°, 22.5° y 31.6°. Apriete firmemente el botón (12) antes de cortar.

¿Cómo ajustar el ángulo de bisel (inclinación del cabezal)?

Afloje el mango de apriete de bisel (19). Incline el cabezal de corte hacia la izquierda al ángulo deseado (hasta 48°). Use la rueda de ajuste 45°/48° (58) para las posiciones preajustadas. Apriete firmemente el mango (19) antes de cortar.

¿Qué tipos de hojas se recomiendan?

El manual recomienda hojas de carburo de tungsteno (TCT) de 216 mm de diámetro. Para madera y plásticos gruesos, use una hoja de 24 dientes. Para cortes precisos, una hoja de 48 dientes. Para plásticos de pared delgada, una hoja de 60 dientes de punta plana. No use discos abrasivos.

¿Puedo cortar metales con esta sierra?

Sí, solo metales no ferrosos (aluminio, etc.) y solo en modo sierra de ingletes (sin cortes inclinados o compuestos). Use una hoja adecuada, un tornillo de banco y un lubricante tipo cera. Instale un interruptor diferencial (FI/DI) por seguridad.

¿Cómo aspirar el polvo?

La sierra está equipada con un sistema de aspiración de tres vías. Fije las boquillas de aspiración (34, 35) y conecte las mangueras flexibles (37) a un aspirador conforme. La conexión de tres vías (38) centraliza la aspiración. Vea las figuras b del manual.

¿Qué hacer si la hoja ya no corta recto o el corte es de mala calidad?

Verifique que la hoja esté afilada y sea adecuada para el material. Asegúrese de que la pieza esté bien sujeta. Ajuste la profundidad de corte ajustando las barras transversales (tornillo 51). Controle la escuadra de la hoja con respecto al tope y al plano de trabajo (procedimiento descrito en el manual).

¿Cómo transportar la sierra?

Coloque las posiciones de bisel e inglete en 0°. Baje el cabezal y bloquéelo en posición baja (botón 22). Presione el bloqueo transversal (17). Use el asa de transporte (3) para mover la sierra.

¿Qué accesorios están disponibles como opción?

Placas de extremo de mesa (25), rieles de guía (26), placa de soporte de material (27), tornillo de banco para material (28), tope giratorio (29), soporte ajustable (30), soporte de pie (31), tope de longitud para piezas cortas (32), mesa de rodillos (33).

¿Cómo limpiar y mantener la sierra?

Desconecte la sierra antes de cualquier mantenimiento. Limpie regularmente las ranuras de ventilación con un paño suave. No se requiere lubricación adicional. Verifique periódicamente el estado del cable de alimentación. Para cualquier reparación, contacte a un servicio autorizado de ELU.

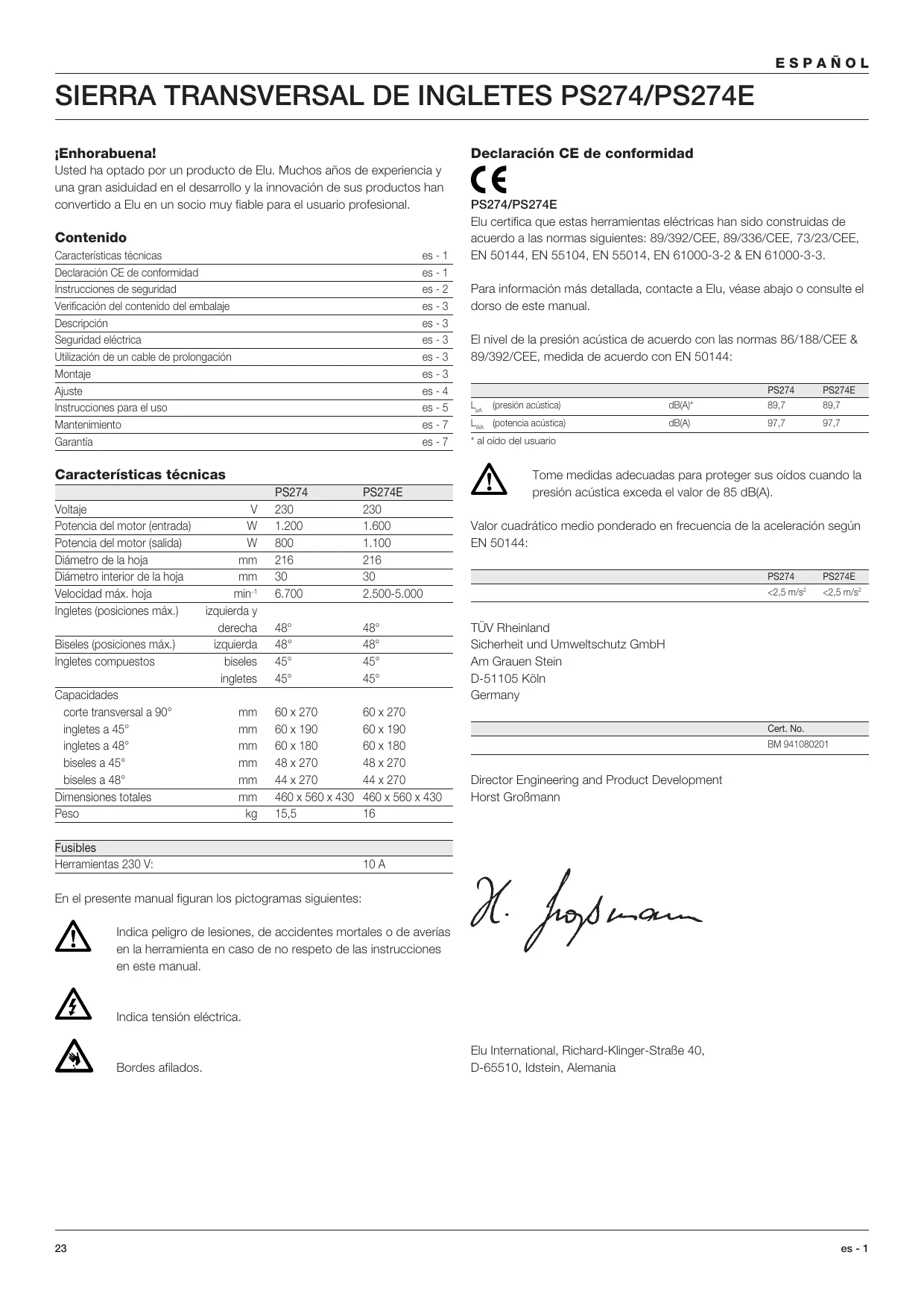

MANUAL DE USUARIO PS274 ELU

Usted ha optado por un producto de Elu. Muchos años de experiencia y una gran asiduidad en el descrollo y la innovación de sus produits han convertido a Elu en un socio muy fiable para el usuario profesional.

Contenido

Caracteristicas tínicas	es - 1
Declaración CE de conformidad	es - 1
Instrucciones de seguridad	es - 2
Verificación del contenido del embalaje	es - 3
Descripción	es - 3
Seguidad electrica	es - 3
Utilización de un cable de prolongación	es - 3
Montaje	es - 3
Ajuste	es - 4
Instrucciones para el uso	es - 5
Mantenimiento	es - 7
Garantía	es - 7

\section*{Característicatsécnicas}

		PS274	PS274E
Voltaje	V	230	230
Potencia del motor (entrada)	W	1.200	1.600
Potencia del motor (salida)	W	800	1.100
Diámetro de la hora	mm	216	216
Diámetro interior de la hora	mm	30	30
Velocidad máximo. hora	min-1	6.700	2.500-5.000
Ingletes (positiones máximo.)	izquierda y derecha	48°	48°
Biseles (positiones máximo.)	izquierda	48°	48°
Ingletes compuestos	biseles	45°	45°
	ingletes	45°	45°
Capacidades corte transversal a 90°	mm	60 x 270	60 x 270
ingletes a 45°	mm	60 x 190	60 x 190
ingletes a 48°	mm	60 x 180	60 x 180
biseles a 45°	mm	48 x 270	48 x 270
biseles a 48°	mm	44 x 270	44 x 270
Dimensiones totales	mm	460 x 560 x 430	460 x 560 x 430
Peso	kg	15,5	16

Fusibles

Herramientos 230 V:

10 A

En el presentemanualfiguranlos pictogramassiguales:

Indica peligro de lesiones, de accidentes mortales o de averias en la herramienta en caso de no respeto de las instrucciones en este manual.

Indica tensionelectrica.

Bordes aflados.

Declaración CE de conformidad

C

PS274/PS274E

Elu certifica que estas herramrientas electricas han sido construidas de acuerdo a las normas individentes: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Para información más detallada, contacte a Elu, véase abajo o consulte el dorso de este manual.

El nivel de la presión acústica de(acuerdo con las normas 86/188/CEE & 89/392/CEE, medida de acuerdo con EN 50144:

		PS274	PS274E
LpA (presión acústica)	dB(A)*	89,7	89,7
LwA (potencia acústica)	dB(A)	97,7	97,7

• al oído del usuario

Tome medidas adecuadas para proteger sus oidos cuando la presión acústica exceeda el valor de 85 dB(A).

Valor cuadrático medio ponderado en Frequencia de la acceleración según EN 50144:

	PS274	PS274E
	<2,5 m/s2	<2,5 m/s2

TÜV Rheinland

Instrucciones de seguridad

Al utilizar Herramentas Eléctricas, observe las reglas de seguridad en vigor en su País, a fin de reducir el riesgo de descarga electrónica, de lesiones y de incendio. Lea las instrucciones de seguridad siguientes antes de utiliser este producto.

Conserve bien estas instrucciones de seguridad!

Generalidades

1 Mantenga limpia el area de trabajo

Un area o un banco de trabajo en desorden aumento el riesgo de accidentes.

2 Tenga en cuenta el entomo del area de trabajo

No exponga las Herramentas Eléctricas a la humedad. Procure que el area de trabajo esté bien iluminada. No utilise Herramentas Eléctricas en la proximidad de liquidos o gases inflamables.

3 Protejase contra las descargas electricas

Evite el contacto del cuero con las superficies connectadas a tierra (p. ej. tuberías, radiadores, cocinas electricas y refrigeradores).

Para aplicaciones de uso extremas (por ej. humedad elevada formacion de polvo metalico, etc.), se pueda augmentar la calidad electrica a trovés de intercalar un transformador de separacion o un interruptor de proteccion de corriente de defecto (FI).

4 Mantenga alejados a los niños!

No permittede otheraspersonatoqukenla herramienta oel cablede prolongacion.En caso de uso por menos de 16 anos,serequireedsupervision.

5 Cables de prolongacion para el exterior

Al trabajo紊, utilise siempre cables de prolongación destinados al uso exterior y marcados en consecuencia paraarlo.

6 Guarde las herramrientas que no utilizes

Las Herramentas Eléctricas que no se utilizes, deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños.

7 Vista ropa de trabajo apropriada

No lleve vestidos anchos ni joyas. Estos podrián ser atrapados por piezas en movimiento. Para trabajo al exterior, se recomienda llvar guantes de goma y calzado de suela antideslizante. Si tiene elleo largo, tengalo recogido y cubierto.

8 Lleve gafas de proteccion

Utilice también una mascarilla si el trabajo executado produce polvo u.
otras partículas volantes.

9 Respete el nivel máximo de la presión acústica

Tome medidas adecuadas para la proteccion de los oidos cuando la presion acustica exceeda el valor de 85 dB(A).

10 Sujete bien la pieza de trabajo

Utilice abrazaderas o un torno para sutar la pieza de trabajo. Es más seguro que sutetarla con la mano y le permite utiliser ambas manos para manejar la herramienta.

11 No alargue demasiado su radio de acción

Mantenga un apoyo firme sobre el sueño y conserve el equilibrio en todo momento.

12 Evite un arranque involuntario

No mantenga el dedo en el interruptor al Transportar la herramienta enchufada. Asegürese de que el interruptor esté en posición de parada al enchufar la herramienta.

13 Este永远不会 alerta

Mire lo que está hacer. Use el sentido común. No maneje la herramienta cuando está cansado.

14 Desenchufe la herramenta

Desconecte la herr模板 y espere que esté Completely parada antes de partirla sin vigilar. Desenchufe la herr模板 cuando no se utilise y antes de proceder al mantenimiento o sustituir accesorios.

15 Retire las llaves de maniobra

Antes de poder la herramienta en marcha, asegúrese de que las llaves y utensilios de reclaje hayan sido retirados.

16 Utilice la herramienta adecuada

En este manual, se indica para qué uso está destinada la herramienta. No utilise herramientos o dispositivos acoplables de potencia demasiado débil para executareworkos pesados. La herramienta funciona mejor y con mayor seguridad al serutilizada de acuerdo con suscharacteristicas先进技术.

ATENTION! El uso de accesos o acoplamente, o el uso de la herramienta misma distinctos de losrecommendeden este manual de instrucciones,uedear lugar alesionesde personas.

17 Cuide el cable de alimentación

No lleve la herramienta por el cable, ni tire del cable para desenchufar la herramienta. Proteja el cable del calor, del aceite y de las aristas vivas.

18 Mantenga las herramientos asiduamente

Mantenga sus herramrientas aflidas y limpias para trabajo mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Verifique los cables de las herramrientas con regularidad y, en caso de avería, Îvelos a un Centro de Servicio Elu para que Sean reparados. Inspeccione los cables de prolongacion periodically y sustituyanos cuando presenten defectos. Mantenga todos los mandos secs, limpios y libres de aceite y-grasa.

19 Comprobar que no haya partes averiadas

Antes de utiliser la herramienta, comprueba que no haya averías, a fin de asegurar que funciona corRECTamente y sin problemas. Compruebe que no haya desalineamento o enganchamento de piezas en movimiento, ni roturas de piezas, ni accesos mal montados, ni cualquier(other defecto que pudiera perjudicar al buen=functionamento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad uOthers componentes defectuosos segun las instrucciones. No utilise la herramienta cuando el interruptor esté defectuoso. Haga sustituir el interruptor en un Centro de Servicio Elu.

20 Haga reparar su herramienta en un Centro de Servicio Elu

Esta Herramienta Eléctrica cumple con las reglas de seguidad en vigor. Para evitar situaciones peligrosas, la reparacion de Herramientos Eléctricas debe ser efectuada unicolemente por un technician competente.

Instrucciones de seguridad adiconiales para sierras de ingletes

• Asegúrese de que la hoja gira en la direction correcta. Mantenga la hoja aflada. No utilise hojas con diametro mayor o menor que el recomendado. Consulte en las característica痫icas la potencia nominal de la hoja.
• Asegürese de que todos los pomos de sujeción y bloqueo está bien aplretados antes de realizarrialquier operation.
• Compruebe periodicamente que las ranuras de ventilacion del motor estan limpias y libres de serrin.
• Desenchufe laquina antes de realizarrialquier trabajo de mantenimiento o de Cambiar la hora.
• Antes de usar un accesorio, consulte el Manual de Instrucciones. El uso inadequado de los accesosoes peutecrear daños.
• Antes de serrer, espere a que el motor alcance toda su velocidad.
• Antes de soltar el interruptor, saque la hora del corte practicado.
• No inserteulatinga pieza en el ventilador para sutar el eje del motor.
• Mantenga las manos alejadas de la hora cuando la sierra está enchufada.
• No intenteURTARpiezasdemasiadopequeñas.
• No intente parar laquina insertando una herramienta o similar en la hoja. Podría causar graves daños de forma no intencionada.
• No utilise hojas de sierra agriétadas o dañadas.
• No corte materiales ferrosos o de mampostería con esta sierra.
• No utilise disco de corte abrasivos.

Riesgos remanentes

A continuación se CITAN los ríesgos inherentes al uso de la sierra de ingletes:

A pesar del cumplimiento de las normas de seguridad correspondientes y del uso de dispositivos de sécurité, existen determinados ríegos residuales que no pueda evitarse, tales como:

• Dificultades auditivas.
• Riesgo de accidentes provocados por las partes descubiertas del disco de sierra giratorio.
• Riesgo de lasiones al cambiar el disco de sierra.
• Riesgo de que los dedos queden atrapados alAbrir los cierras de proteccion.
• Riesgos para la salute al respirar el polvillo que se desende al cortar madera, en especial de roble, haya y MDF.

Verificacion del contenido del embalaje

El paquete contiene:

1 Maquina parcialmente montada
1 Lhave allen de 4 mm
1 Lhave allen de 6 mm
1 Hoja de sierra TCT de 216 mm
2 Tira fondos
1 Separador de la escuadra de guía (con 2 tornillos)
1 kit de extracción del serrín:

2 adaptadores de extracción del serrín (con 2 tornillos)
3 tubos de plástico flexible
1 connector de tres vías para la extracción de serrín

1 Manual de instrucciones
1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algo dano durante el transporte.
• Tómese el tiempo你需要 para leer y comprende este manual antes de utiliser la herramipta.
  Saque la sierra de la caja conCORDo.

Descripción (fig. A1 & A2)

La sierra transversal de ingletes Elu se ha diseñado para aplicaciones de uso profesional.Esta herramienta de alta precision se pueda ajustar de forma rápida y sencilla para practicar cortes transversales, biseles, ingletes o ingletes compuestos. Colocando la pieza de trabajo sobre un trozo de maderaoculará augmentar su capacité a 300 mm.

A1

1 Interruptor de MARCHA/PARADA
2 Palanca de bloqueo del cabezal
3 Empuñadura de transporte
4 Protector superior fijo
5 Collarin exterior
6 Pasador de la hija
7 Protector de la hora inferior
8 Separador de la escuadra de guía
9 Mesa fija
0 Ranura de la hija
11 Palanca del tope de seguidad
12 Pomo de sujeción de ingletes
13 Mesa giratoria/brazo de ingletes
14 Escala de ingletes
15 Escuadra de guía
16 Boquilla superior de extracción de serrín

A2

17 Bloqueo transversal
18 Gancho de bloqueo del cabezal
19 Manivela de bloqueo de biseles
20 Escala de biseles
21 Agujeros para montaje en banco
22 Botón para bajar la hora
23 Barras transversales
24 Cabezal de la sierra

Accesorios OPCIONALES

A3

25 Placa de los extremos de la mesa
26 Tubos de soporte de la guía
27 Placa de soporte del material
28 Mordaza para el material
29 Tope oscilante
30 Soporte ajustable de 760 mm (altura max.)
31 Soporte con patas

A4

32 Tope longitudinal para piezas cortas (para uso con tubos de guía [26])

A5

31 Soporte con patas
33 Mesa de rodillos

Seguridad electrica

El motor eletrico ha sido disnado para un solo voltaje.

Compruebe sempre que el voltaje de la red corresponde al valor indicado en la placac de caracteristicas.

Sustitución de cable o enchufe

Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con connectores de cobre desprotegidos es peligioso si se connecta a una toma de corriente activa.

Utilización de un cable de prolongación

En caso de que seanecessaryutilizarun cablede prolongacion,deberta ser un cable de prolongacion aprobado, adecuado para la potencia de esta herramienta (veanse lascharacteristicas Tecnicas).

La sección minima de conductor es de 1,5mm²

Si utilizes un carrete de cable, desenrolle siempre el cable completeness.

Montaje

Antes del montaje, desenchufe siempre la herramienta.

El motor y los protectores van montados sobre la base.

Extracción de polvo (fig. B)

La boquilla (16) del protector superior fijo de la hojaiene montada de fabrica.

• Introduzca la boquilla intermediá de extracción de serrín (34) según se muestra.
• Para fazer la boquilla inferior de extracción de serrín (35), utilise los tornillos (36).
• Encaje los tubos (37) en las boquillas. El tubo más largo se conecta a la boquilla (16).
• Conecte los tubos al conector de tres vias (38).
• Cuando sea possible, utilise un extractor de aspiracion diseado de acuerdo con las Directrices aplicables en relacion con la emisión de polvo.

Montaje del separator de la escuadra de guía (fig. A2 & C)

Utilice sempre el separator de ingletes para todo tipo de cortes.

• Presione hacía abajo el CZal de la sierra (24) para extraer el botón que permitte bajo la hora (22) y levante el CZal (fig. A2).
• Introduzca los tornillos (40) y arandelas (41) en los agujeros (39), segun se muestra, para montar el separator de la escuadra de guia (fig. C).

Mordaza del cable (fig. D)

• Inserte el cable (42) en la mordaza (43),øjando la longitud de cable necessitiesa para el recorrodo del cuestion de la sierra.

Montaje en el Banco (fig. E)

La sierra se pueda montar sobre una superficie plana y estable.
No obstarte, la alta recomendada para trabajo es de 700 a 750 mm.

• Inserte los dos tirafondos (45) en los dos agujeros (21).
  Monte bien la sierra para registrar que se mueva.

Montaje de la hora de la sierra (fig. A1, F1 & F2)

Los dientes de las hojas cuales estan muy aflados y可以更好 ser peligosos.

• Apriete el pasador de bloqueo del eje (44) y gire la hoja con la mano hasta que quede bloqueado en su posicion. Para evaporar que la hoja gire, mantenga presionado el bloqueo del eje (fig. F1).
• Utilizando una llave allen de 6 mm, suelte el pasador de la hoja (6) girándolo a la derecha. A continuación, extraiga el perno (6), la arandela y el collarin exterior (5) (fig. A1).
• Apriete la palanca combinada del protector inferior y de bloqueo del cabezal (2) paraEAR el protector inferior de la hoja (7) y extraer la hoja de la sierra (45) (fig. F2).
• Instale una hoja de sierra nueva (45) en el soporte (46) incluido en el collarín interno (47), y verifique que la parte dentada del borde inferior de la hoja está orientada hacía el separator (en direccion opuesta al operario) (fig. F2).
• Para sustituir el collarin exterior (5), asegürese de que los topes de posición (48) están correctamente engranados, uno a cada lado del motor.
• Para apltar el perno de la hoja (6), gire hacía la izquierda cuando mantiene sujeto el bloqueo del eje (44) con la另一边 mano (fig. F1).

No apriete nunca el pasador de bloqueo del eje cuando la hora está girando.

Ajuste

Antes de realizar los ajustes, desenchufe siempre la herramienta.

La sierra de ingletes dispone de un ajuste preco. de fabrica. No obstar, si como a la manipulacion a que se somete durante el envio o a另一边 Causea, es必需ario un reajuste de la sierra, siga los pasos descritos a continuacion. Una vez terminado el proceso, los ajustes no deben sufrir modificaciones.

Ajuste de las barras transversales para una profundidad de corte constante (fig. A2, F1, G1 & G2)

La hora debe aplicar una profundidad de corte constante en toda la longitud de la mesa y no debe entrada en contacto con la mesa fija en la parte posterior de la ranura o en el frontal del brazo giratorio. Para este, los brazos transversales deben estar en paralelo con la mesa cuando se practica el corte.

• Presione la palanca combinada del protector inferior y de bloqueo del cabezal (2) (fig. F1).
• Empuje Completely el CZezeal de la sierra hasta la posicjion posterior y mida la alta desde la mesa giratoria (13) hasta la parte inferior del collarin exterior (5) (fig. G1).
• Apriete el symbolo de desbloqueo situado en el bloqueo transversal del cabezal de la sierra (17) (fig. A2).
• Mientras mantiene el CZal presionado, desplácelo hasta el final del recorro.

• Vuelva a medir la alta indica en la figura G1. Los dos values deben seridenticos.

• Para praticar el ajuste, realice lo siguientes:

• Suelte la tuerca de sujeción (49) de la abrazadora (50) situada debajo de la boquilla superior de extracción de serrín (16) y ajuste los tornillos (51) según necesite, en��eños incrementos (fig. G2).
• Apriete la tuerca de sujeción (49).

Compruebe siempre que la hoja no entra en contacto con la mesa en la ranura posterior o en el frontal del brazo giratorio, a 90° en la vertical y a 45° en la posicion de biseles. No ponga en marcha la sierra hasta hacer esta comprobacion.

Comprobación y ajuste de la hora respecto del separator (fig. A2, H1 - H4)

• Para aflojar el pomo de sujeción de ingletes (12), gírelo hacía la izquierda (fig. H1)
• Manteniendolos en su posicion, baje el cabezal y el bloqueo utilizing el botón para bajo la hora (22) (fig. A2).
• Levante la palanca del tope de seguridad (11) y deslice el cerrazal hasta que el tope quede en la posicion de ingletes de 0° . No apriete el pomo de sujeccion (12) (fig. H1).
• Compruebe que las dos marcas de 0° (52) de la escala (14) estan visibles (fig. H2).
• Situe una escuadra (53) en la parte izquierda del separator (15) y de la hoja (45) (fig. H3).

No toque la punta de los dientes de la hoja con la escaudra.

• Si la hora de la sierra no está exactamente a 90° del separator:
• Afloje los dos tornillos (53) y mueva elconjunto formado por la escalay y el cabezal hacía la derecha o hacía la izquierda hasta que la hoja quede a 90° del separator, según lo medido con la escuadra (fig. H4).
• Bloquee el pomo de sujeción de ingletes (12) (fig. H1).
• Apriete los dos tornillos (53) (fig. H4).

Asegürese de que el borde posterior de la escala de ingletes está siempre en contacto con los dos topes de posición (54).

Comprobación y ajuste de la hora respecto de la mesa (fig. A2, J1 - J3)

• Verifique que el cebazal está bloqueado en la posicón de ingletes de 0°
• Para aflojar la manivela de bloqueo de biseles (19), presione hacer abajo (fig. A2).
• Presione el CZal de la sierra hacia la derecha para vericar que está Completely en vertical y, a continuacion, apriete la manivela (19).
• Situe una escuadra (53) en la mesa, con la sección vertical contra la hora (45) (fig. J1).

No toque la punta de los dientes de la hija con la escuadra.

• Para praticar el ajuste, realice lo siguientes:
• Suelte la manivela de bloqueo de biseles (19) (fig. A2).
• Utilice una llave allen paraaabstar el tornillo (55) cuando sea necessario (fig.J2).
• Compruebe que el indicator de biseles (56) apunta al valor 0° en la escalade de biseles (20) (fig. J3).
• En caso contrario, afloje los dos tornillos (57), mueva la escala (20) según necesite y apriete los dos tornillos.

Comprobación y ajuste del ángulo de biselado (fig. J3, K1 & K2)

La sierra dispone de una manivela de ajuste del biselado con un extremo moleteado (58), que permiteJKLM a la posicion fija en 45° o 48° en func tion de lo重要因素 (fig. K1).

• Exterior = 48°

• Interior = 45°

• Presione hacía adentro la manivela de ajuste de 45° / 48° (58).

• Presione hacía abajo la manivela de bloqueo de biseles (19).
• Mueva el CZezeal de la sierra hacia la izquierda, hasta la posicjion maxima de biseles.
• Compruebe que el ángulo es exactamente 45° utilizing un transporte (fig. K2).
• Si necesita realizar ajustes, gire el tornillo de ajuste del biselado (59) (fig.J3).

Durante esta operación, se recomienda sutar el=cabezal de la sierra. Esto facilita el giro del tornillo de ajuste.

Instrucciones para el uso

• Respete siempre las instrucciones de seguridad y las normas de aplicación.
• Asegürese de que el material que va a serrar está bien sujo.
• Aplicque únicamente una presión suave en la herramienda y no ejerza presión lateral en la hoja de la sierra.
• Evite la sobrecarga.

Antes de trabajo:

• Instale la hoja de sierra adecuada. No utilise hojas demasiado desgastadas. La velocidad maximala de giro de la herramienta no doit ser superior a la de la hoja de la sierra.
• No intenteURTARpiezasdemasiadopequeñas.
• Deje que la hoja corte libremente. No la fuerce.
• Antes deURT, permita que el motor alcance su velocidad total.
• Asegürese de que todos los pomo de sujeción y bloqueos están bienpletados.

Encendidoyapagado(fig.L1&L2)

PS274E - Ajuste del control electrónico de velocidad

Este Modelo está equipado con una función electrónica que proportionsc.
mayor potencia al motor, frenado automático y velocidad variable.
La variacion de velocidad es infinita entre 2.500 y 5.000min^-1 si utilizes el dial electrónico de control de velocidad (60) para practicar cortes
uniformes en todo tipo de madera, plástico y-aluminio.

• Gire el dial electrónico de control de velocidad hasta el nivel adecuado. Lograr un ajuste adecuado es, sin embargo,uestion de experiencia.

1 = 2.500^-1
2 = 3.100min^-1
3 = 3.800^-1
4 = 4.400min^-1
5 = 5.000^-1

PS274/PS274E

• Para encender la sierra, presione el interruptor de activacion (1) cuando comprime la palanca combinada del protector inferior y de bloqueo del cabeza (2), como se indica en la fig. L2.
• Para apagar la herramienta, suele el interruptor.
• No existe disposicion alguna relacionada con el bloqueo de la activacion.

Calidad de corte

LaUniformidaddeuncorte dependededistinctvariablescomo, porejemplo,elmaterialque se corta.Cuandodesee obtener cortes de la mayor uniformidadpara molduras yotrostrabajosdeprecision,utiliceuna hoja bienafilada(decarburode60dientes)yuna velocidaddecorte uniformeymaslenta.

Asegúrese de que el material no se deslice durante el corte; sujételo bien. Deje siempre que la hora se detenga por completeo antes de levantar el brazo. Si aun quedan了一些as fibras de madera en la parte posterior de la pieza de trabajo, colque un trozo de cinta adhesiva en la madera donde va a realizar el corte. Sierre sobre la cinta adhesiva y retirela con cuidado cuando haya terminado.

Ajuste de los ingletes (fig. A1)

El brazo de ingletes pueda estar ajustado de forma predeterminada en 0° , 15° , 22,5° , 30° , 31,6° y 45° , aaretheca izquierda. Internacional es possible ajustar el ángulo de ingletes en 48° .

• Afloje el pomo de sujeción de ingletes (12) y levante la palanca del tope de seguridad (11) paraURTar el brazo de ingletes.
• Mueva el brazo hasta el ángulorequiredo ybloquéeloutilizando el pomo de sujeción de ingletes (12).

• Para alinear el brazo de ingletes (13) según se muestra en la fig. H1 - H3, desplace el borde del brazo hasta lamarca adecuada de la escala:

• izquierda de 0° : marcas rojas

• derecha de 0° : marcas negras

Para realizar el corte a inglete, asegúrese de que las resmas cortadas a menor時間 no queden prensadas entre la hora y el separator; es decide, el ángulo de resma debe ser mayor que 90° para estar que la hora recoja las resmas.

Ajuste de los biseles (fig. K1)

• Situé la manivela de ajuste a 45° / 48° (58) en la pos山坡必需aria.
• Afloje la manivela de bloqueo de biseles (19) e incline el cabezal hacla izquierda; existen posiciones marcadas en 0° , 15° , 30° , 33,85° y 45° .
• Sujete el cuestion firmamente y no permita que se caiga.
• Mientras sujeta el cabeza, bloquee bien la manivela de bloqueo de biseles (19).

Corte transversal recto vertical (fig. A2 & M)

• Afloje el pomo de sujeción de ingletes (12) y levante la palanca del tope de seguridad (11) (fig. A2).
• Engrane el cierre de ingletes en la posicion 0° y apriete el pomo de sujec tion de ingletes.
• Coloque la madera que quiereURTAR contra el separator.
• Tome el asa de transporte (3) y presione la palanca de bloqueo del cabezal (2) para liberar el cabezal. Para arrancar el motor, presione el interruptor de activacion (1). Se recomienda empezar el cortecular del separator (fig. M).
  Presione el c眩al y deje que la hoja corte la pieza, sin forzarla.
• Con el casingzal presionado, deslice la sierra lentamente hasta terminar el corte.
• Una vez terminado el corte, suette el interruptor y la palanca de bloqueo (2) y Ive de nuevo el cerrazal hasta la posicion superior de reposo.

• Para algunos temas de perfiles de plástico, se recomienda realizar la secuencia enorden inverso.
• El protector inferior de la hora se ha disnéado para que se cierra rápddamente al soltar la palanca (2). Si no se cierra en 1 segundo, delve la sierra a un centro de reparación autorizado de Elu.

Corte transversal vertical a inglete (fig. A2 & N)

• Afloje el pomo de sujeción de ingletes (12) y levante la palanca del tope de seguridad (11) (fig. A2).
• Mueva el CZezeal hacia la derecha o hacía la izquierda hasta el ángulo adequado. Existen posiciones predefinidas en 15° , 22,5° , 30° y 45° (fig. N).
• Si necesita un ángulo intermedió o un ángulo de 48° , sujetefirmamente el cebazal y bloquéelo aplretando el pomo de sujección de ingletes.
• Antes de realizar el corte, verifique siempre que el pomo de sujeción de ingletes está bloqueado correctamente.
• Siga las instrucciones que se dan para "Corte transversal recto vertical".

Al ingletear el extremo de una pieza de madera con un resto(PC)pequeño,coloque la madera de modo que esta quede situado en el lado de la hora queiene un angulo mayor respecto a la guia: inglete izquierdo, resto a la derecha inglete derecho,resto a la izquierda.

Corte transversal a bisel (fig. A2, K1 & O)

Los ángulos de biselado se pueda ajustar de 0° a 48° a la izquierda. Los biseles de hasta 45° semight cortar con el brazo de ingletes ajustado entre cero y una posición Tmaxa de ingletes de 45° a derecha o izquierda.

• Afloje la manivela de bloqueo de biseles (19) y ajuste el bisel como desee (fig. A2).
• Utilice la manivela de ajuste a 45° / 48° (58) en caso necessario (fig. K1).
• Apriete la manivela de bloqueo de biseles (19) (fig. A2).
• Siga las instrucciones que se dan para "Corte transversal recto vertical".

Cortes circularaes compuestos (fig. P1 & P2)

Este corte es una combinacion de un corte circular y un bisel. Este es el tipo de corte utilisé para realizar Marcos y cajas con lados obliquos, similares a los que se muestran en la fig. P1.

Si el ángulo de corte varía entre los cortes, compruebe que la manivela de bloqueo de biseles y el pomo de sujeción de ingletes estáperfectamente ajustados. Estos deben apltarse tras realizar Cambios en los biseles o ingletes.

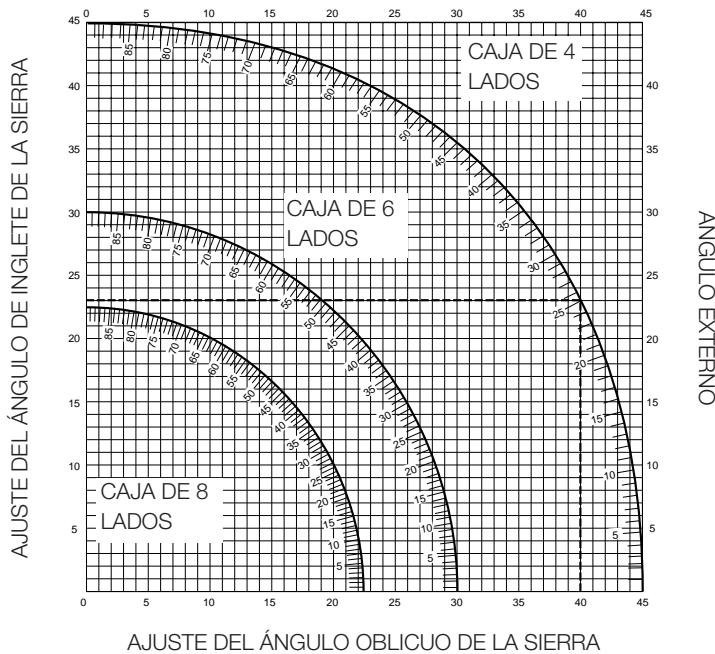

• El DIAGRAM que aparece a continuacion le ayudar a selectionar los ajustes de bisel o inglete adecuados para los cortes a inglete compuestos. Para utiliser este DIAGRAM, seleccione el ángulo "A" (fig. P2)征求意见 y sitúdeicho ángulo en el arco correspondiente del diagrama. Deqside este punto, siga el diagrama en linea recta hacía abajo hasta encontrar el ángulo de biselado adecuado, y en linea recta transversal hasta el ángulo de inglete correcto.
• Ajuste la sierra en los ángulos definidos y realize variedes cortes de prueba.
• Intente montar las piezas cortadas.
• Ejemplo: Para realizar una caja de cinco lados con 30 ángulos exteriores (ángulo “A”, fig. P2), utilise el arco superior derechocho. Halle el valor 30 en la escalade del arco.
• Siga la linea de intersección horizontal hacía正品a de los lados para Obtener el ajuste del ángulo de ingletes en la sierra (23°)
• De la misma forma, siga la linea de intersección vertical hacía la parte inferior o superior para Obtener el ajuste del ángulo de biselado en la sierra (40°).
• Para verficar los ajustes de la sierra, realice various cortes en trozos de madera de desecho.

No exceedas limites del inglete compuesto establecidos en el bisel de 45° con ingletes de 45° a derecha o izquierda.

SujeciOn de la pieza a serrar (fig. A3)

UseSiempreuna mordaza del material cuando corte metales no ferrosos.

• En la mayoría de los casos, la presión de la hoja es suficiente para mantener el material a serrar contra la guía.
• Si un determinado material tiene tendencia aSeparated de la guía, utilise, preferiblementa, las mordazas disenadas como accesorio optional (28).

Serrado de piezas cortas (fig. A4)

Para piezas cortas, tanto piezas sueltas de Distinta longitud como piezas serradas en series, se recomienda usar el tope longitudinal (32). Este topesole se pueda usar con un par de tubos de guía.optionales (26).

Serrado de piezas largas (fig. A3)

Utilice sempre un soporte para las piezas largas.

En la figure A3 se muestra la configuración ideal para serrar piezas largas si la tierra se usa sin soportes (todos los elementos disponibles comoopping). Estos elementos (a exception del soporte con patas y la mordaza para material) son necessarios en los dispositivos de introduccion y calidad de la madera serrada:

• Soporte con patas (31) (suministrado con instrucciones de montaje).
• Tubos de guía (500 o 1.000 mm) (26).
• Soportes (30) para los tubos de guía. No utilise los soportes con laquina. La alta del soporte es ajustable.
• Placas de soporte del material (27).
• Placa del extremo de la mesa (25) para el soporte de los tubos (tambien cuando se trabaja sobre un banco).
• Mordaza para material (28).

• Tope oscilante (29).

• Coloque la sierra en el soporte con patas e instale los tubos de guía.

• Atomille bien las placas de soporte del material (27) a los tubos de guía (26). A continuación, la mordaza para material (28) funciona como tope longitudinal.
• Instale las placas del extremo de la mesa (25).
• Instale el tope oscilante (29) en el tubo posterior.
• Utilice el tope oscilante (29) paraaabstar la longitud de piezas medianas o largas. Puede realizar un ajuste lateral o dejarlo suejo cuando no se usa.

Uso de la mesa de rodillos (fig. A3 & A5)

La mesa de rodillos (33) fácila la Manipulación de piezas de madera anchas y largas (fig. A5). Se pueda connectar a la derechos o la izquierda de la sierra y require el empleo del soporte optional con patas (fig. A3).

Para montar la mesa, siga las instrucciones suministradas con el soporte con patas.

• Bombie las barras de soporte pequeñas suministradas con el soporte con pastas (en elazo en que vaya a utiliser la mesa de rofillos) por los tubos de forma irregular de la mesa.
• Siga las instrucciones suministradas con la mesa de rodillos.

Hojas de sierra recomendadas

Hoja de carburo de tungsteno con inclinación (TCT)	Aplicación	Diámetro	Dentes
Inclínación negativa	Para maderas, paneles perfiles de plástico gruesos	216	24
	Panes de alta calidad (corteedo), perfiles de plástico fines	216	48
Inclínación negativa con parte superior plana	Para perfiles de plástico finos (marcos de ventanas, conductos para cables, etc.)	216	60

Corte de metales no ferrosos

Cuando se cortan metales no ferrosos, laquina debe usesarse unicamente en el mode de ingletes. Recommendamos que no se efectuencortes biselados y de ingletes compuestos en metales no ferrosos. Laquina no debe usesare para cortar metales ferrosos.

• Use siempre una mordaza del material cuando corte metales no ferrosos. Asegúrese que la pieza de trabajo estáfirmamente amordazada.
• Utilice únicamente cucillas de sierra aptas paraURTar metales no ferrosos.
• Cuando use lubricantes, aplicque únicamente cera o un pulverizador de separación. No use emulsiones o fluidos similares.
• Conecte un comutador FI o DI entre laística y la red para evitar riesgos residuales causados por virutas metálicas.

El conmutador FIDebe cumplir lassiguientesespecificaciones:

voltaje de régimen	230 V
corriente de régimen	16 A
tiempo de reccion	< 15 ms
amperaje de fusión	30 mA

El conmutador DIDebe cumplir las siguientes specifications:

DIN VDE 0661
voltaje de régimen	230 V
corriente de régimen	16 A
amperaje de fusión	30 mA
desconexión de todos los polos	L+N+PE
monitorización de PE
desconexión con voltaje minimo

Consulte a su proveedor si desea informacion más detallada sobre los accesos apropriados.

Transporte (fig. A1 & A2)

• Para transporte la sierra, ajuste las posiciones de biseles e ingletes en 0° .
• Apriete la balanca combinada del protector inferior y de bloqueo del cabezal (2) (fig. A1).
• Baje el cerrazal y presione el botón de bloqueo (22) (fig. A2).
• Ponga la hoja de la sierra en la posicion de reposo y presione el bloqueo transversal (17).
• Para transporte la sierra, utilise siempre el asa de transporte (3).

Mantenimiento

Su herramienta electrica Elu ha sido disenada para funciona mucho tiempo con un minimo de mantenimiento. El funciona satisfactorio depende del buen cuidado de la herramienta y de una limpieza freciente.

Lubricación

Su herramienta electrica no requires lubricacion adicular.

Limpieza

Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizing unayo suave.

Herramentas desechadas y el medio ambiente

Lleve la herramiento vieja a un Centro de Servicio Elu, donde sera eliminada sin efectos perjudiciales para el medio ambiente.

Servicio Post-Venta Elu

Todo los productos Elu se someten a pruebas exhaustivas antes de partir de fabrica. No obstarante, en el caso de que el producto necessita una reparacion, rogamos contacte a su distribuidor o a las Oficinas Principales de Elu para Obtener la direccion del representante de reparaciones autorizada por Elu más cercano a Ud. (por favor consulte el dorso de este manual).

GARANTÍA

- UN ANO DE GARANTIA

Si su producto Elu presenta algunos defecto debido a fallos de materiales o mano deILA en los 12 meSESsiguientesa la fecha de compralegarantizamos la sustitucion gratuite de todas las piezas defectuosassiempre y cuando:

• El producto no haya sido utilizado inadecuadamente.
• No se haya intentado su reparación por parte de una persona no autorizada.
• Se presente la prueba de compra.

As pesas e和地区 de trabajo desarrumadas podem provocar ferimentos.

2 Cuide do ambiente da area de trabajo

Corte seccionado vertical recto (fig. A2 & M)

Gama de láminas recomendedas
