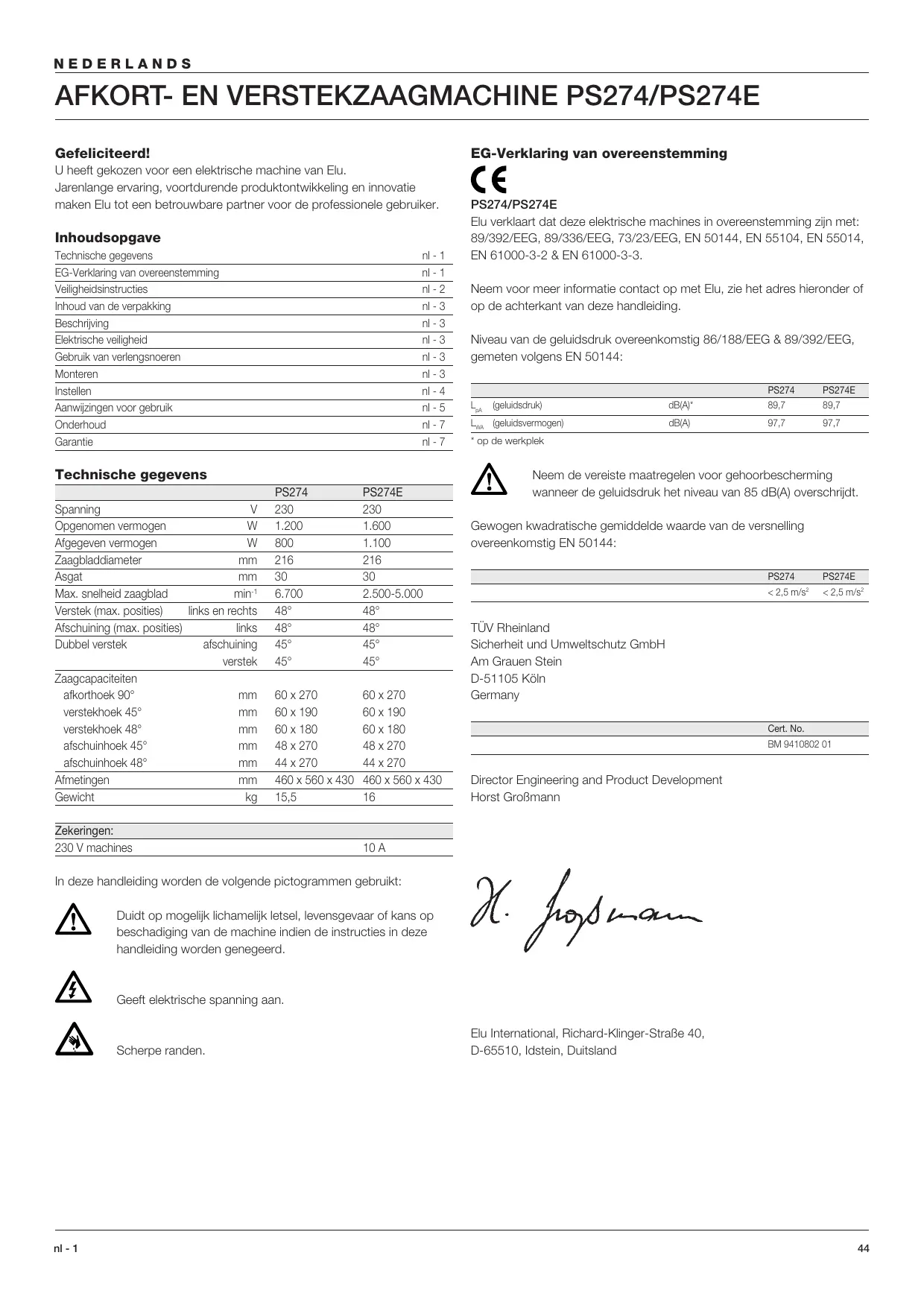

GEBRUIKSAANWIJZING PS274 ELU

U heeft gekozen voor een elektrische machine van Elu.
Jarenlange ervaring, voortdurende Produktontwikkeling en innovatie
maken Elu tot een betrouwbare partner voor de professionele gebruiker.

Inhoudsopgave

Technische gegevens	nl - 1
EG-Verklaring van overeenstemming	nl - 1
Veiligheidsinstructies	nl - 2
Inhoud van de verpakking	nl - 3
Beschrijving	nl - 3
Elektrische verilgheid	nl - 3
Gebruik van verlengsnoeren	nl - 3
Monteren	nl - 3
Instellen	nl - 4
Aanwijzingen voor gebruik	nl - 5
Onderhoud	nl - 7
Garantie	nl - 7

Technische gegevens

		PS274	PS274E
Spanning	V	230	230
Opogenomen vermogen	W	1.200	1.600
Afegeven vermogen	W	800	1.100
Zaagbladd diameter	mm	216	216
Asgat	mm	30	30
Max. snugelid zaagblad	min-1	6.700	2.500-5.000
Verstek (max. posities)	links en rechts	48°	48°
Afschuining (max. posities)	links	48°	48°
Dubbel verstek	afschuining	45°	45°
	verstek	45°	45°
Zaagcapaciteiten
afkorthoek 90°	mm	60 x 270	60 x 270
verstekhoek 45°	mm	60 x 190	60 x 190
verstekhoek 48°	mm	60 x 180	60 x 180
afschuinhoek 45°	mm	48 x 270	48 x 270
afschuinhoek 48°	mm	44 x 270	44 x 270
Afmetingen	mm	460 x 560 x 430	460 x 560 x 430
Gewicht	kg	15,5	16
Zekeringen:
230 V machines			10 A

In deze handleiding worden de volgende pictogrammen gebruikt:

Duidt op möglichllichemelig letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in dezehandleiding worden genedeerd.

Geeft elektrische spanning aan.

Scherpe randen.

EG-Verklaring van overeenstemming

PS274/PS274E

Elu verkaart dat deze elektrische machines in overeenstemming zijn met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met Elu, zie het adres hieronder of op deijkenkant van deze handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144:

		PS274	PS274E
LpA(geluidsdruk)	dB(A)*	89,7	89,7
LwA(geluidsvermogen)	dB(A)	97,7	97,7

• op de werkplek

Neem de vereiste maatregelen voor gehoorbescherming wanner de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144:

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines algtd deplaatselijk geldende veiligheidsvoorschriften in acht in verband metbrandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met demachine gaat werken.

Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruiimde werkomgeving
Een rommelige werkomgeving leidt tot ongelukken.
2 Houd rekening met omgevingsinvloeden

Stel elektrische machines nicht bloat aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines nicht in de buurt van brandbare vloeistoffen of gassen.

3 Voorkom een elektrische schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten).

Onder extreme werkomstandigheden (bijv. hoge vochtigkeit, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformer of een aardlek-(Fl-)schakelaar voor te schakelen, verhoogd worden.

4 Houd kinderen uit de buurt

Laat andere Personen Niet aan de machine of het verlengsnoerkommen. Onder 16aar is supervisie verplicht.

5 Verlengsnoeren voor gebruik buitenshuis

Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gerekte verlengsnoeren.

6 Berg de machine veilig op

Berg Niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.

7 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze können door de bewegende delen worden gegrepen. Draag bij het werkben buitenshuis bij voorkeur rubberen werkhandsschoenen en schoenen met profielzolen. Houd lang�<|im_start|>

8 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen.

9 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor gehoorbeschemering wanner de geluidsdruk het niveau van 85 dB(A) overschrijdt.

10 Klem het werkstuk goed vast

Gebruik klemmen of een bankschoef om het werkstuk te fixeren.
Dit is veiliger, bovendien kan de machine dan met beiden handen worden bediend.

11 Zorg voor een veilige houding

Zorg alteid voor een juiste, stabiele houding.

12 Voorkom onbedoeld inschakelen

Draag een op het net aingesloten machine Niet met de vinger aan de schakelaar. Laat de schakelaar los wonneer u de stekker in het stopcontact steekt.

13 Blij voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine Niet als u Niet geconcentreerd bent.

14 Trek de stekker uit het stopcontact

Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze weiterlaat. Trek de stekker uit het stopcontact wanneer u de machine Niet gebruikt,ijdens onderhoud of bij het verrangen van accessoires.

15 Verwijder sleutels of hulpgereedschappen

Controller vóor het inschaken als tijd of sleutels en andere hulpgereedschappen zijn verwijderd.

16 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreiben in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt better en veiliger indien u deze gebruikt voor het beoogde doel.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letseluitsluitend de in deze gebruiksaaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machineuitsluitend voor het beoogde doel.

17 Gebruik het snoer Niet verkeerd

Draag de machine nooit aan het snoer. Trek Niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

18 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te kunnen werken.
Houdt u aan de instructies met betrekking tot het onderhoud en het verzvangen van accessoires. Controller regelmatig het snoer en LAST dit bij beschadigingen door een erkend Elu Service-center repareren.
Controller het verlengsnoer regelmatig en verzang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.

19 Controller de machine op beschadigingen

Controleer de machine voor gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat dezeaar behoren zal functioneren.
Controleer of de bewegende delen Niet klemmen, verdraaid of gebroeken bij. Ga na of de accessoires en hulpstukken correct+zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij verranging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar verrangen door een erkend Elu Service-center.

20 Wendt u voor reparaties tot een erkend Elu Service-center

Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevalen mogen reparatiesuitsluitend door daartoe bevoegde technici worden uitgevoerd.

Aanvullende veiligheidsvoorschriften voor verstekzagen.

• Let erop dat het zaagblad in de juiste richting draait.
  Houd de zaagbladen scherp. Gebruik geen zaagblad met een grotere ofkleinere diameter dan is voorgeschrevev.Voor de juiste specificaties van het zaagblad, zie technische gegevens.
• Let erop dat alle vergrendelknoppen en klemmen vergrendeld zijn alvorens de machine in werkung te stellen.
• Controller regelmatig of de luchtseuven van de motor schoon en stofvrijহ.
• Haal de stekker uit het stopcontact alvorens onderhoud aan de machine te plegen of een zaagblad te verwisselen.
• Lees altijd eerst de handleiding voordat u een accessoire gebruikt.
  Onjuist gebruik van een accessoire kan schade veroorzaken.
• Laat de motor eerst op volle snelheid komen, voordat u met zagen begint.
• Licht het zaagblad uit de zaagsnede in de werkstukopening, voordat de bedieningschakelaar worden losgelaten.
• Zet geen wig gegenüber de ventilator om op die manier de motoras gegenüber te houden.
• Blijf met uw handen uit de buurt van het zaagblad als de machine op het net is aangesloten.
• Probeer geen tekleine werkstukken te zagen.
• Probeer nooit om een draaiende machine te stoppen door het zaagblad te blokkeren; op deze manier können de ernstigste ongelukken geleuren.
• Gebruik nooit geschuurde of beschadigde zaagbladen.
• Gebruik geen slijpschijven.
• Zaag geen ijzerhoudende metalen (metalen met een ijzer- of staalbestanddelen) of metselwerk.

Overige gevaren

De volgende bevaren zijn inherent aan het gebruik van afkortzaagmachines:

• Verwonding door het aanraken van roterende delen

Ondanks toepassing van de veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde gezaren bestaan, en wel met name:

• Gevaar voor gezoorbeschadiging.
• Gevaar voor verwonding door de Niet afgedekte gedeelten van het zaagblad.
• Gevaar voor verwonding bij het verwisselen van het zaagblad.
• Gevaar voor beklemming van vingers bij het openen van de afdekkap.
• Gezondheidsrisico door het inademen van stof, met name bij het verwerken van eiken- en beukehout.

Inhoud van de verpakking

De verpakking bevat:

1 Gedeeltelijk gemonteerde machine
1 Inbussleutel 4 mm
1 Inbussleutel 6 mm
1 216 mm HM zaagblad
2 Slotbouten
1 Inzetstuk voor parallelaanslag (met 2 schroeven)
1 Stofafzuiig:

2 stofafzuigadapters (met 2 schroeven)
3 flexible plastic slangen
1 3-weg stofafzuigconnector

1 Handleiding
1 Onderdelentekening

• Controller de machine,失落 onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine.gaat werken.
• Verwijder de verpakkingsmaterialen zorgvuldig van de zaagmachine.

Beschrijving (fig. A1 & A2)

Uw Elu Afkort- Verstekzaagmachine is ontwikkeld voor professioneel gebruik. Deze nauwkeurige machine kan snel en gemakkelijk worden ingesteld op afkorten, aftschuiven, verstekzagen of dubbelverstekzagen. Wanner het werkstuk op een stuk hout worden geplaatst, worden het zaagbereik vergroot tot 300mm

A1

1 AAN/UIT-schakelaar
2 Zaagkop-ontgrendeling
3 Draaggreep
4 Bovenste vaste beschemkap
5 Buitenflens
6 Borgbout zaagblad
7 Onderste beschemkap
8 Inzetstuk voor parallelaanslag
9 Vaste tafel

10 Uitsparing voor zaagblad
11 Verstekzoeker
12 Verstekklemknop
13 Draaitafel/verstekarm
14 Verstekschaal
15 Parallelaanslag
16 Bovenste stofzigadapter

A2

17 Zaagvergrendeling
18 Vergrendelingshaak zaagkop
19 Afschuinklemhendel
20 Afschuinschaal

21 Bevestigingsgaten werkbank
22 Vergrendelknop
23 Dwarstangen
24 Zaagkop

Opties

A3

25 Eindplaat van tafel
26 Steungeleidestangen
27 Materialsteun
28 Materiaalklem
29 Wegklapbare aanslag
30 Regelbare steun 760 mm (max. hoopte)
31 Onderstel

A4

32 Aanslag voor korte werkstukken (enkel bruikbaar met gemonteerde geleidestangen [26])

A5

31 Onderstel

33 Rollentafel

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controller altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Vervangen van het snoer of de stekker

Als de stekker of het snoer worden verrangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanner een verlengsnoer worden gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders要去en minimaal een doorsnede hebben van 1,5mm^2

Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren

Haal voor het monteren altiijd de stekkeruit het stopcontact.

De motor en de beschermkappen zijn reeds op het onderstel gemonteerd.

Stofafzuiigng (fig. B)

De adapter (16) voor de bovenste vaste beschermkap is reeds in de fabriek gemonteerd.

• Monteer de middelste stofafzigadapter (34) Zoals aangegeven.
• Zet de onderste stofafzuiigadapter (35) vast met behulp van de schroeven (36).
• Sluit de slangen (37) aan op de adapters; de langste slang hoort op adapter (16).
• Sluit de slangen aan op de 3-wegconnector (38).
• Sluit indien möglich een stofafzuiger aan die voldoet aan de geldende richtlijnen voor stofemissie.

Plaatsen van het inzetstuk voor de parallelaanslag (fig. A2 & C)

Gebruik het verstekinzetstuk voor alle zaagsneden!

• Duw de zaagkop (24) maar beneden om de vergrendelknop (22)uit te können trekken en de zaagkop (fig. A2) omhoog tezetten.
• Plaats de schroeven (40) en onderlegringen (41) in de gaten (39) Zoals aangeven om het inzetstuk voor de parallelaanslag (fig. C) te monteren.

Kabelklem (fig. D)

• Steek de kabel (42) in de kabelklem (43). Zorg ervoor dat er voldoende snoerlangte vrij is om de trekkende zaagbeweging over de volle lenghte möglich te make.

Plaats de machine op een vlak en stabel oppervlak. De aanbevolen werkhoogte is 700 tot 750 mm.

• Steek de twee slotbauten (45) in de twee gaten (21).
• Zet de bouteen stevig vast zodate machine niedan bewegen.

Monteren van het zaagblad (fig. A1, F1 & F2)

De tanden van een新模式 blad zich en erg scherp en+kennen erg gevaarlijk zich.

• Druk de spindelvergrendeling (44) in en draai de spindel met de hand, totdat de spindel worden geblokkeerd. Houd de vergrendeling ingedrukt om te voorkomen dat het zaagblad gaat draaien (fig. F1).
• Draai de borgbout van het zaagblad (6) los door de 6 mm Inbussleutel rechtsom te draaien. Verwijder de borgbout van het zaagblad (6), de ring en de buitenflens (5) (fig. A1).
• Druk de ontgrendeling van de onderste beschemkap en de zaagkop (2) in om de onderste beschemkap (7) op te lichten en het zaagblad (45) (fig. F2) te verwijderen.
• Plaats het neue waagblad (45) op de kraag (46) van de binnenflens (47). Zorg er hierbij voor dat de tanden aan de onderzijde van het zaagblad in de richting van de achterkant van de zaag, dus van de gebruiker vandaan wijzen (fig. F2).
• Plaats de buitenflens (5) terug en zorg ervoor dat de positioneringsnokken (48) goed aan weerszijden van de motor vastklikken.
• Draai de borgbout van het zaagblad (6) vast door deze linksom te draaien. Houd hierbij de spindelvergrendeling (44) ingedrukt met uw andere hand (fig. F1).

Druk nooit op de spindelvergrendeling verwij het zaagblad draait.

Instellen

Haal voor het instellen.altijd de stekker ut het stopcontact.

Deze verstekzaagmachine is in de fabriek nauwkeurig afgesteld. Als zij als gevolg van het transport of om andere redenen toch opnieuw要去 worden afgesteld, dient dit te geleuren zoals hieronder beschreiben. De instelling zou nu Niet meer要去en verlopen.

Instellen van de dwarstangen voor een constante zaagdiepte (fig. A2, F1, G1 & G2)

Het blad要去 een constante zaagdiepte hebben over de gehele lenghte van de tafel en het blad mag de vaste tafel aan het eind van de sleuf of aan de voorkant van de draaiarm Niet raken. Hiervoor要去en de dwarstangen volledig parallel met de tafel zijn wanner de zaagkop ingedrukt is.

• Druk de ontgrendeling van de onderste beschemkap en de zaagkop (2) (fig. F1) in.
• Duw de zaagkop—helemaalaar de achterste stand en meet de hoogte van de draaitafel (13) tot de onderkant van de buitenflens (5) (fig. G1).

• Druk op het ontgrendelsymbol van de zaagkop-dwarsvergrendeling (17) (fig. A2).

• Houd de zaagkop ingedrukt en trek de kop maar het eind van zijn beweging.

• Meet de hoogte die aangegeven is in figuur G1 opniew. De beiden waarden要去en gelijk zijn.
• Het afstellen geschiedt als volgt:
• Draai de borgmoer (49) in de beugel (50) onder de bovenste stofafzuiigadapter (16) los en stel de schroef (51) bij. Doe dit inkleine stapjes (fig. G2).
  Draai de borgmoer vast (49).

Controleer altijd of het zaagblad de tafel aan het eind van de sleuf of aan de voorkant van de draaiarm bij 90^ haakse en 45^ aftschuinpositions Niet raakt. Schakel de machine Niet IN voordat u dit hebft gecontroleerd!

Controleren en afstellen van het zaagblad ten opzichte van de parallelaanslag (fig. A2, H1 - H4)

• Draai de versteckklemknop (12) los door deze linksom te draaien (fig. H1)
• Trek de kop maar beneden en vergrendel hem in deze stand met behulp van de vergrendelknop (22) (fig. A2).
• Licht de verstkoeker (11) omhoog en draai de kop totdat de verstkoeker in de 0^ valt. Zet de klemknop Niet vast (12) (fig. H1).
• Nu要去en de beiden 0^ merkestrepen (52) op schaal (14) net zichtbaar bijn (fig. H2).
• Plaats een winkelhaak (53) gegen de linkerkant van de parallelaanslag (15) en het zaagblad (45) (fig. H3).

Laat de winkelhaak Niet in aanraking komen met de tanden van het zaagblad.

• Als het zaagblad Niet exact 90^ ten opzichte van de parallelaanslag staat:
• Draai de twee schroeven los (53) en beweeg de verstekschaal/zaagkop-constructieaar links of rechts tot het zaagblad haaks ten opzichte van de parallelaanslag staat, gecontroleerd met de winkelhaak (fig. H4).
• Draai de verstklemknop (12) (fig. H1) vast.
• Draai de wee schroeven vast (53) (fig. H4).

Zorg ervoor dat de achterkant van de versteksaal alsijd in contact blijft met de twee positioneringsnokken (54).

Controleren en afstellen van het zaagblad ten opzichte van de tafel (fig. A2, J1 - J3)

• Zorg ervoor dat de zaagkop is geblokkeerd in de 0^ verstkstand.
• Zet de afschuinklemhendel (19) vrij door deze maar beneden te duwen (fig. A2).
• Duw de zaagkop maar rechts om te controlleren of hij helemaal verticaal is en zet de aftschuinklemhendel (19) vast.
• Plaats een winkelhaak (53) op de tafel en gegen het zaagblad (45) (fig. J1).

Laat de winkelhaak Niet in aanraking komen met de tanden van het zaagblad.

• Het afstellen geschiedt als volgt:
• Draai de afschuinklemhendel los (19) (fig. A2).
• Gebruik een inbussleutel om de schroef (55) zover als nodig bij te stellen (fig. J2).
• Controller of the afschuinindicator (56) 0^ op de afschuinschaal (20) aangeeft (fig. J3).
• Zo Niet, draai dan de twee schroeven (57) los en verschuif de schaal (20) zover als nodig is en draai de twee schroeven vast.

Controleren en afstellen van de afschuinhoek (fig. J3, K1 & K2)

Uw zaagmachine is voorzien van een hendel met geribbbeld uiteinde (58) voor instellen van de aftschuinhoek waarmee de vaste stand maar behoefte kan worden ingesteld op 45^ of 48^ (fig. K1).

• Uit = 48°
• = 45^
• Duw de 45^ / 48^ instelhendel in (58).
• Duw de afschuinklemhendel (19) maar beneden.
• Beweeg de zaagkop maar links, maar+zijn maximum aftschuinstand.
• Controller met behulp van een gradenboog of de hoek exact 45^ is(figK2).
• Indien een correctie nodig is, verdraai dan de afstelschroef (59) voor de aftschuinhoek zover als nodig (fig. J3).

Tijdens deze afstelling adviseren wij u het gewicht van de zaagkop op te vangen door hem gegen te houden. Het is dan gemakkelijk om de afstelschroef bij te stellen.

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstructies in acht en houdt u aan degeldende voorschriften.
  Zet het werkstuk stevig vast.
• Oefen geen overmatige drukuit op de machine. Geef geen zijdelingse drukop het zaagblad.
  Voorkom overbelasting.

Alvorens met de machine te gaan werken:

• Breng het juiste zaagblad aan. Gebruik geen overmatig versleten zaagbladen. Het zaagblad要去 geschikt zijn voor het maximum toerental van de machine.
• Probeer nicht om extreem kleine werkstukken te zagen.
• Oefen bij het zagen geen overmatige druk op het zaagblad UIT.
  Forceer het zagen Niet.
• Laat de motor voor het zagen op volle toeren komt.
  Zorg er voor dat alle knoppen en hendels goed vastgedraaid+zijn.

AAN- en UITschakelen (fig. A) (fig. L1 & L2)

PS274E - Instellen van de elektronische snelheidsregeling

Deze machine is uitgerust met een elektronisch systeem waardoor de machine een hoger motorvermögen, een automatische motorrem en variabel toerental heeft. De snelheid is traploos regelbaar van 2.500 tot 5.000min^-1 met behulp van het stelwiel (60) voor gelijkmatige zaagresultaten in alle soorten hout, plastic en in aluminium.

• Zet het stelwiel in de gewnste stand. De juiste instelling worden proefondervindelijk vastgesteld.

1 = 2.500min^-1
2 = 3.100min^-1
3 = 3.800min^-1
4 = 4.400min^-1
5 = 5.000min^-1

PS274/PS274E

• Druk schakelaar (1) in en druk tegelijkkertijd de ontgrendeling van de onderste beschemkap en zaagkop (2) in zoals aangegeven in fig. L2.
• Om de machine UIT te zetten laut u de schakelaar los.
• De schakelaar kan Niet geblokkeerd worden voorcontinubedrijf.

Kwaliteit van de zaagsnede

Hoe glad een zaagsnede is, hangt alkijd af van een aantal variabelen, zoals het te zagen materiaal. Als optimale zaagsneden nodig zich, bijvoorbeeld voor het maken van lijsten en ander precisiewerk, gebruik dan een scherp zaagblad (60 tanden, hardmetaal) en een lagere, gelijkmatige zaagsnelheid om het gewenste resultaat te bereiken.

Zorg er voor dat het materiaal tijdens het zagen Niet kruipt; maar het stevig vast. Laat de zaagarm pas omhoogkomen als het zaagblad volledig tot stilstand is gekommen. Als aan de achterkant toch keine splinters ontstaan, plak dan een stuk crépe-plakband op deplaats waar de zaagsnede zal worden gemaatkt.

Zaag door het crêpe-plakband en verwijder het voorzichtig na het zagen.

Instellen van de verstekhoek (fig. A1)

De verstekarm kan vooraf worden ingesteld op 0^ , 15^ , 22,5^ , 30^ , 31,6^ en 45^ links enchts. Het is ook möglichk om de verstekhoek op 48^ tezetten.

• Draai de verstekklemknop (12) los en til de verstekzoeker (11) omhoog om de verstekarm vrij te zetten.
• Beweeg de arm waar de gewenste hoek en zet hem vast met de verstekklemknop (12).

• Richt de verstekarm (13) zoals aangegeven in fig. H1 - H3 door de rand van de arm maar de gewenste merkestreep op de schaal te bewegen:

• links van 0^ : rode merkestrepen

• rechts van 0^ : Zwarte merkestrepen

Let er bij het zagen van verstekken op dat het afgezaagde deel Niet klem raaktussen het zaagblad en de parallelaanslag. De hoek van het afgezaagde deel要去 groter dan 90^ zijn om te voorkomen dat het afgezaagde deel door het zaagblad worden meegenomen.

Instellen van de afschuinhoek (fig. K1)

• Zet de instelhendel voor hoeken van 45^ / 48^ (58) in de gewenste stand.
• Draai de aftschuinklemhendel (19) los en kantel de zaagkop maar links; de instellingen 0^ , 15^ , 30^ , 33,85^ en 45zigemet cijfers aangegeven.
• Houd de zaagkop stevig vast,That hem nicht vallen.
• Houd de zaagkop vast en zet de aftschuinklemhendel (19) stevig vast.

Haaks afkorten (fig. A2 & M)

• Draai de verstekklemknop (12) los en til de verstekzoeker (11) omhoog (fig. A2).
• Zet de verstekvergrendeling in de 0^ stand en zet de verstekklemknop vast.
• Plaats het te zagen werkstuk gegen de parallelaanslag.
• Houd de draaggreep (3) vast en duw de zaagkop-ontgrendeling (2) in om de zaagkop vrij te zetten. Druk de schakelaar (1) om de motor te starten. Het is aan te bevelen het zaagwerk algtd zo zich möglich bij de parallelaanslag te beginnen (fig. M)
• Breng de zaagkop omlaag om door het materiaal te zagen. Forceer de machine Niet.
• Wanner de zaagkop—helemaal beneden is, kunt u hem maar voren door het materiaaal trekken.
• Als de zaagsnede beëindigd is, laut u de schakelaar en de zaagkopontgrendeling (2) los en brengt u de zaagkop terug maar zijn bovenste ruststand.

• Voor sommige soorten kunststoffprofielen is het soms beter om in omgekeerde volgorde te werk te gaan.
• De onderste beschemkap is zo ontworpen dat ze snel sluit wanner hendel (2) worden losgelaten. Als de kap Niet binnen 1 seconde sluit, LAST dan de zaagmachine controleren door een erkende Elu servicedienst.

Afkorten in verstek (fig. A2 & N)

• Draai de verstekklemknop (12) los en til de verstekzoeker stop hendel (11) omhoog (fig. A2).
• Beweeg de zaagkop waar links of rechts waar de gewenste hoek. Er zijn een+aantal vaste standen bij 15^ 22,5^ 30^ en 45^ (fig.N).

• Indien u een:tussen liggende hoek wenst of een hoek van 48^ houd dan de zaagkop vast en zet deze vast door de verstekklemknop vast te zetten.

• De versteckklemknop要去 alsijd goed vastgedraaid worden voor u begint met het zaagwerk.

• Ga verder zoals beschreiben voorrecht verticalzagen.

Als het afvalstuk van het werkstuk erg Klein is, leg het hout dan zo tegen de zaag, dat het afvalstuk zich aan de kant met de grootste hoek t.o.v. de parallelgeleiding bevindt: bij zagen met verstek maar links het afvalstuk�ichts, bij zagen met verstek�ichts het afvalstuk�ichts.

Afkorten met afschuinhoek (fig. A2, K1 & O)

Afschuinhoeken können worden ingesteld van 0^ tot 48^ maar links. Afschuinhoeken tot 45^ können worden gezaagd met de verstekarm:tussen de nul en een maximum verstekstand van 45^ rechts of links.

• Draai de afschuinklemhendel (19) los en stel de gewenste afschuinhoek in (fig. A2).
• Indien nodig, gebruik de instelhendel voor hoeken van 45^ / 48^ (58)(fig.K1).
• Draai de afschuinklemhendel (19) stevig vast (fig. A2).
• Ga verder zoals beschreiben voorrecht verticaal zagen.

Dubbele versteksnede (fig. P1 & P2)

Een dubbele versteksnede is een combinatie van een aftschuinsnede en een versteksnede. Deze soort zaagsnede worden gebruikt voor het zagen van lijsten of dozen met schuine kanten zoals aangegeven in fig. P1.

Zorg er als de zaaghoek telkens verschillend is voor dat de aftschuinklemknop en de verstekklemmnop stevig aangedraaid zich. De knappen要去en na elke verandering van de verstk-c.q. aftschuinhoek worden vastgezet.

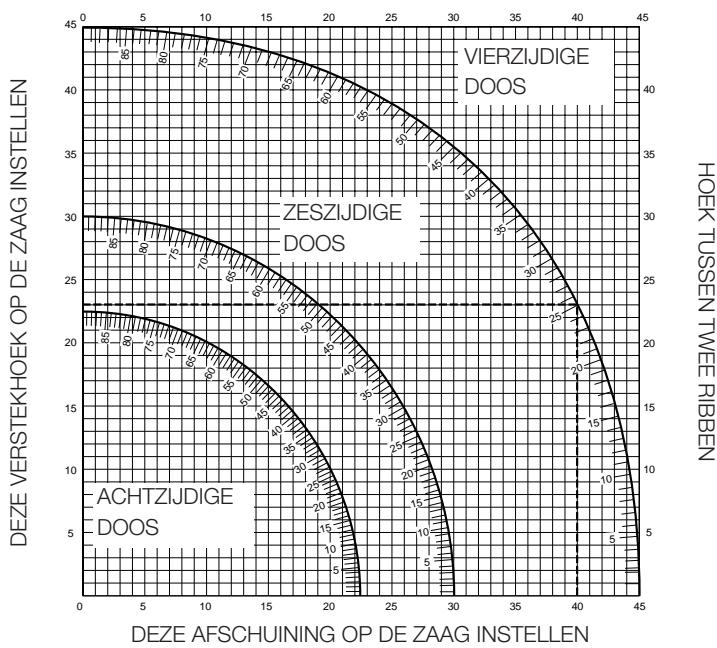

• De onderstaande grafiek helpt u bij het kiezen van de juiste aftschuin en verstekinstellungen voor een,aantal gebruukelijkke hoeken. U gezuilt de grafiek door de gewenste hoek "A" (fig. P2) voor uw project te kiezen en deze hoek op de juiste curve in de grafiek te vinden. Ga van dat puntrecht maar boven of beneden om de juiste aftschuinhoek te vinden enrecht maar links of rechts om de juiste verstekhoek te vinden.
• Stel de zaag in op de Voorgeschreven hoeken en maak enkele proefsningen.
• Oefen met het in elkaar zetten van de gezaagde delen.
• Voorbeeld: Maak een vierzijdige doos met buitenhoeken van 30^ (hoek "A", fig. P2), gebruik de bovenste boog rechts. Zoek 30 op de boogschaal.
• Volg de horizontally snijiljn maar beiden zijden om de instelling van de verstekhoek van de zaag (23^) te verkrijgen.
• Volg opdezelfde manier de verticale snijlijnaar beneden of maar boven voor het instellen van de aftschuinhoek van de zaag (40^)
• Maak steeds enkele proven met stukjes afvalhout om de instellen gen te controlleren.

Maak nooit dubbele verstekken boven de grenswaarden van 45^ aftschuining met 45^ verstek links of rechts.

Zagen van korte werkstukken (fig. A4)

Het is aan te bevelen de aanslag voor korte werkstukken (32) te gebruiken, zeker wanner u acheterelkaar een aantal stukken metdezelfde lengte zaagt, maar ook als u individuele stukken metverschillende lengten zaagt. De aanslag kan alleen worden gebruikt in combinatie met een stel optionele geleidestangen (26).

Vastklemmen van het werkstuk (fig. A3)

Gebruik alsstijd een materiaalklem bij het zagen van nicht-ijzerhoudende metalen.

• Meestal is de drukkracht van het zaagblad voldoende om het werkstuk stevig gegen de parallelaanslag aan te drukken.
• Indien het werkstuk toch loskomt van de tafel of de parallelaanslag, gebruik dan de optionele materiaalklem (28).

Zagen van Lange werkstukken (fig. A3)

Ondersteun lange werkstukken.altijd.

Figuur A3 toont de ideale opstelling voor het zagen van lange werkstkukken waar bij de zaag vrijstaand gebruikt worden (alle onderdelen zijn verkrijgbaar als optie). Deze onderdelen (behalte het onderstel en de materiaalklem)要去en zowel aan de aanvoer- alsuitvoerzijde worden gemonteerd:

• Onderstel (31) (wordt geleverd met montagehandleiding).
• Geleidestangen (500 of 1.000 mm) (26).
• Steunen (30) om de geleidestangen te ondersteunen. Gebruik deze steunen Niet om de machine te ondersteunen! De hoogte van de steunen kan worden aangepast.
• Materialsteunen (27).
• Eindhoven (25) voor het ondersteunen van de stangen (ook wanner u op een bestaande werkbank werkt).
• Materiaalklem (28).

• Wegklapbare aanslag (29).

• Plaats uw zaag op het onderstel en monteer de geleidestangen.

• Schroef de materiaalsteunen (27) stevig aan de geleidestangen (26). De materiaalklem (28) functioneert nu als een aanslag.
• Bevestig de eindplaten (25) aan de tafel.

• Bevestig de wegklapbare aanslag (29) aan dechterste geleidestang.

• Gebruik de wegklapbare aanslag (29) om de lenghte van halflange en lange werkstukken in te stellen. Hij kan zijdelings worden verplaatst of wegeklapt wanneser hij nicht worden gezruikt.

Gebruik van de rollentafel (fig. A3 & A5)

De rollentafel (33) staat het bewerken van lange en brede werkstukken erg gemakkelijk (fig. A5). De rollentafel kan links of rechts aan de machine worden bevestigd. Om de rollentafel te konnen gebruiken heeft u een extra onderstel nodig (fig. A3).

Monteer de rollentafel zoals beschreiben in de handleiding van het onderstel.

• Vervang de korte steunstangen van het onderstel met de excentrische stangen van de tafel aan de kant waar u de tafel wilt gebruiken.
• Volg dan de verdere aanwijzingen in de handleiding van de rollentafel

Aanbevolen zaagbladen

HM-zaagbladen	Toepassing	Diameter	Tanden
Negatieve tand	Voor hout,plaatmaterialial dikke kunststofprofielen	216	24
	Voor kwaliteitspanelen (fijnne snede), dunne kunststofprofielen	216	48
Negatieve tand met vlakke tip	Voor dunne kunststofprofielen (bv. lamellen voor raamblinden, kabelgoten)	216	60

Zagen van nicht-ijzerhoudende metalen

Bij het zagen van Niet-ijzerhoudende metalen mag de machine alleen in de verstkzaagmodus worden gebruikt. Wij raden aan om geen aftschuinsnedes en gecombineerde verstek- en aftschuinhoeken in Niet-ijzerhoudende metalen te makeer. De machine mag Niet worden gebruikt voor het zagen van ferrometalen.

• Gebruik algijd een materiaalklem bij het zagen van nicht-ijzerhoudende metalen. Zorg dat het werkstuk stevig is vastgeklemd.
• Gebruik alleen zaagbladen die geschikt zijn voor het zagen van nietijzerhoudende metalen.
• Wanneru smeermiddelen gebruikt, gebruik dan alleen was of een scheidingsspray. Gebruik geen emulsies of soortgelijke vloeistoffen.
• Sluit een FI- en Di-schakelaar tussen de machine en het Lichtnet aan om restrisico's door metaalkrullen te voorkomen.

De FI-schakelaar要去voldoen aan de volgende specificaties:

nominale spanning	230 V
nominale stroom	16 A
reactietijd	< 15 ms
smeltstroom	30 mA

De DI-schakelaar要去voldoen aan de volgende specificaties:

DIN VDE 0661
nominale spanning	230 V
nominale stroom	16 A
smeltstroom	30 mA
uitschakeling van alle polen	L+N+PE
aardlekdetectie
onderspanningsbeveiliging

Uw dealer verstrekt u graag de nodige informatatie over de juiste accessoires.

Transport (fig. A1 & A2)

• Wonneer u de zaag wilt vervoeren, zet dan de aftschuin- en verstekinstellungen op 0^ .
• Druk de ontgrendeling van de onderste beschemkap en zaagkop in (2) (fig. A1).
• Duw de kop maar beneden en druk de vergrendelknop in (22) (fig. A2).
• Breng het zaagblad in ruststand en druk de dwarversvergrendeling (17) in.
• Gebruik aktijd de draaggreep (3) om de zaagmachine te vervoeren.

Onderhoud

Uw Elu-machine is ontworpen om gedurende langeijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hove levensduur.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doeck.

Gebruikte machines en het milieu

Wanneer uw oude machine aan verranging toe is, breng deze dan maar een Elu Service-center waar de machine op milieuvriendelijkijke wijze zal worden verwerkt.

Elu Dienst na verkoop

Alle Elu-producten worden grondig getest voor het verlaten van de fabriek.
Indien zich desondanks defecten aan uw produit voordoen, inormeer dan bij uw dealer of bij het Elu-hoofdkantoornaar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding).

GARANTIE

1JAAR GARANTIE

Mocht uw Elu-productk binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van Elu, op voorwaarde dat:

• het produit Niet foutief gebruikt werden
• het produit Niet gerepareerd is door onbevoegden
• het aankoopbewijs met waarop de aankoopdatum worden overlegd

KAPP- OG GJÆRINGSSAG PS274/PS274E

Gratuler!
