BRUKSANVISNING PS274 ELU

Beskrivelse (fig. A1 & A2)

17 Spaerre til savhovedets laengdebeveegelse
18 Krog til savhovedet
19 Smigljas
20 Vinkelskala
21 Huller til montering af saven pa bæk
22 Transportspaarre
23 Styrestaenger
24 Savhoved

Ekstraudstyr

A3

25 Endestykke
26 Stottestaenger
27 Emnestotte

28 Klemme til emne
29 Svingbart emnestop
30 Justerbart stativ 760 mm (max. hojde)
31 Stotteben

A4

Starte og stoppe (fig. L1 & L2)

PS274E - Sādan indstilles den elektroniske omdrejningskontrol

Nærmere optysninger om tilbehør fas hos Deres forhandler.

Transport (fig. A1 & A2)

• Indstil saven på 0^ -gering og 0^ -vinkel inden saven Transporteres.
• Tryk den kombinerede nederste klingeskaerm og spaarren til savhovedet (2) ned (fig. A1).
• Tryk savhovedet ned og lås det med transportspærren (22) (fig. A2).
• Sæt savklingen i hvilestilling og tryk på spærren til savhovedets Laengdebevegelse (17).
• Baer altid saven i bareaehandtaget (3).

Vedligeholdelse

Du har valgt en Elu maskine. Årelang erfaring, konstant produktuvikling og fornelyse gjør Elu til en av de mest pälitelige partnere for profesjonelle brukere.

Innholdsfortegnelse

Tekniske data	no - 1
CE-Sikkerhetserklæring	no - 1
Sikkerhetsforskrifter	no - 2
Kontroll av pakkens innhold	no - 3
Beskrivelse	no - 3
Elektrisk sikkerhet	no - 3
Bruk av skjeteledning	no - 3
Montering	no - 3
Justering	no - 4
Bruksanvising	no - 4
Vedlikethold	no - 7
Elu, «etter-kjøp» Service	no - 7

Tekniske data

		PS274	PS274E
Spenning	V	230	230
Motor effekt (forbruk)	W	1.200	1.600
Motor effekt (avgitt)	W	800	1.100
Bladd diameter	mm	216	216
Utsparsingsdiameter	mm	30	30
Maks. bladhastighet	min-1	6.700	2.500-5.000
Gjæring (maks.)	venstre og høyre	48°	48°
Krenkvinkel (maks.)	venstre	48°	48°
Dobbelgjæring	krenkvinkel	45°	45°
	gjæring	45°	45°
Kapasitet
kapping 90°	mm	60 x 270	60 x 270
gjæring 45°	mm	60 x 190	60 x 190
gjæring 48°	mm	60 x 180	60 x 180
krenkvinkel 45°	mm	48 x 270	48 x 270
krenkvinkel 48°	mm	44 x 270	44 x 270
Ytterdimensjoner	mm	460 x 560 x 430	460 x 560 x 430
Vekt	kg	15,5	16
Sikring:
230 V			10 A

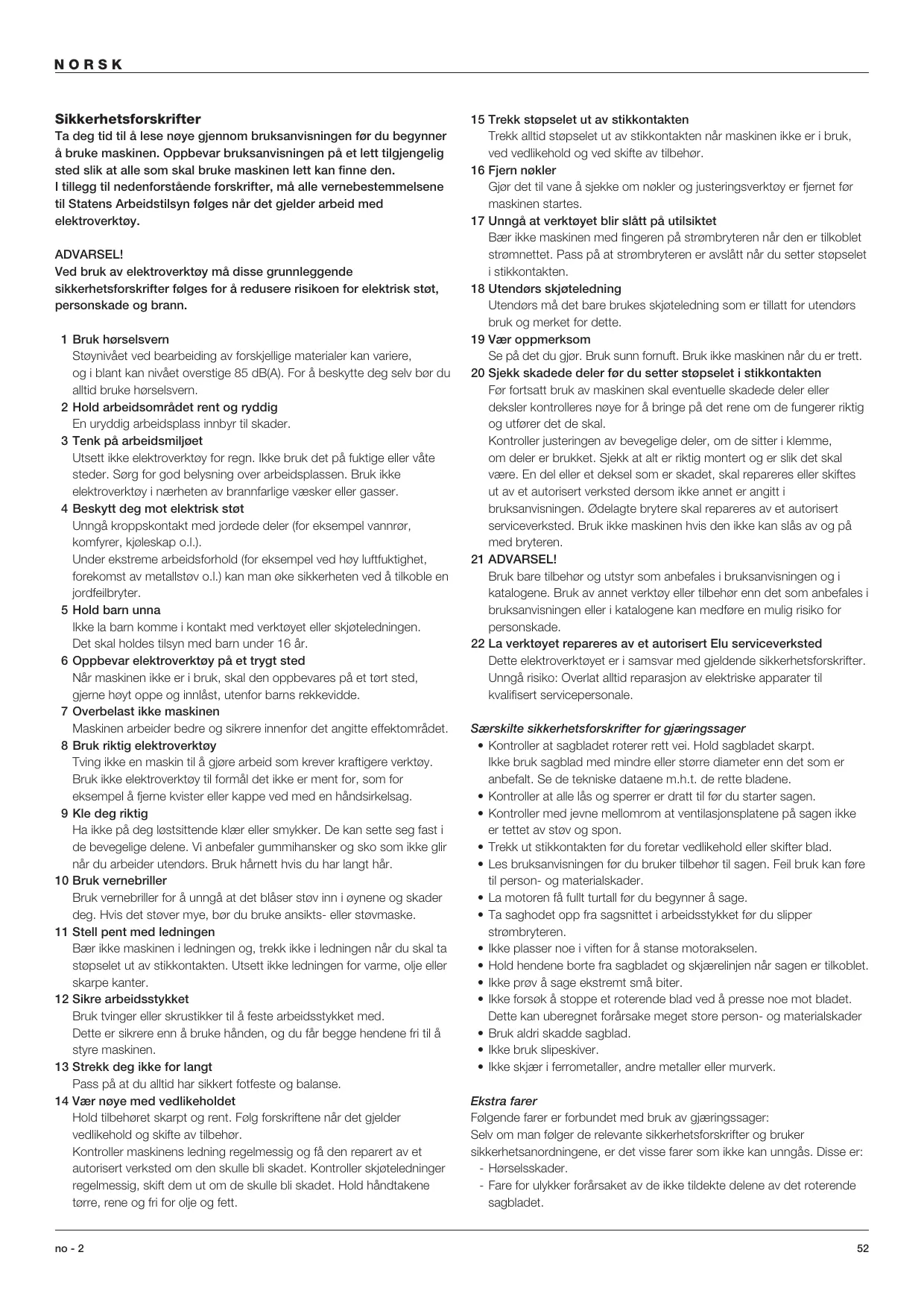

Folgende symboler brukes i dette instruksjonsboken:

Betegner risiko for personskade, livsfare aller ødeleggelse av verktøyet dersom instruksene i/DDne instruksjonsboken/DDke flegs.

Betegner risiko for elektrisk støt.

Skarpe kanter.

CE-Sikkerhetserklaring

PS274/PS274E

Elu erklærer at disse elektroverktøyer er konstrukt i henhold til: 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Ta deg tid til à lese nøye gjennom braupsanvisingen før du begyinner à bruke maskinen. Oppbevar braupsanvisingen på etlett tilgengelig sted sik at alle som skal bruke maskinen lett kan finne den.

I tillegg til nedenforstående forskritter, på alle vernebestemmelsene til Statens Arbeidstilsyn fölges nr det gjelder arbeid med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktøy på disse grunnleggende sikkerhetsforskrifter følges forå redusere risikoen for elektrisk støt, personskade og brann.

1 Bruk horselsverm

Stynivæt ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivæt overstige 85 dB(A). For Å beskytte deg selv bør du alltid bruke hørsvern.

En uryddig arbeidsplass innbyr til skader.

Unngå kroppskontakt med jorde de deler (for eksempel vannrø, komfyrer, kjoleskap o.l.).

Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheten ved Å tilkoble en jordfeilbryter.

5 Hold barn unna

Ilke la barnkommenikontaktmedverktoyetellerskjoteledningen.

Det skal holds tilsyn med barn under 16 År.

6 Oppbevar elektroverktøy på et trygt sted

När maskinen违法犯罪, skal den oppbevares på et tört sted, gjerne hóyt oppe og inlåst, utenfor barns rekkevidde.

7 Overbelast/DDke maskinen

Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet.

8 Bruk riktig elektroverktøy

Tving jakne en maskin til ä gjore arbeid som krever kraftigere verktøy. Bruk jakke elektronverktøt til formal det ikke er ment for, som for eksempel Å fjerne kvister eller kappe ved med en.Handsirkelsag.

9 Kle deg riktig

Ha ikke på deg løstssitende klær eller smykker. De kan sette seg fast i de bevegelinge delene. Vi anbefaler gummihansker og sko som/DDie glir纳税 du arbeiter utendors. Bruk harnett his du har langt hare.

10 Bruk vernebriller

Bruk vernebriller for a unnga at det blaser stov inn i oynene og skader deg. Hvis det stover mye, bor du bruke ansikts-ller stovmaske.

12 Sikre arbeidsstykket

Bruk vinger eller skrustikker til Å feste arbeidsstykket med.

14 Vær nøye med vedlikeholdet

Hold tilbehoret skarpt og rent. Følg forskriftene nær det gjelder vedlikehold og skiffe av tilbehør.

Kontroller maskinens ledning regelmessig og få den reparert av et autorisert vergsted om den skulle bl skadet. Kontroller skjoteledninger regelmessig, skift dem ut om de skulle bl skadet. Hold handtakene tørre, rene og fri for olje og fett.

15 Trekk stopselet ut av stikkontakten

Trekk alltid stopselet ut av stikkontakten nár maskinen ikke er i bruk, ved vedlikehold og ved skifte av tilbehør.

16 Fjern nokler

Gjør det til vane Å sjekke om nøkler og justeringsverktøy er fjernet for maskinen startes.

17 Unngà at verktøyet blir slätt på utilsiktet

Utendørs må det bare brukes skjøteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er sik det skal vare. En del ell er deksen som er skadet, skal repareres aller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisingen. Ødelagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren.

21 ADVAREL!

Bruk bare tilbehør og utstyr som anbefales i braupsanvisingen og i katalogene. Bruk av annet verktøy erler tilbehør enn det som anbefales i braupsanvisingen erler i katalogene kan medfrole en mulig risiko for persorskade.

22 La verktoyet repareres av et autorisert Elu serviceverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Sørskilte sikkerhetsforskritter for gjaeringssager

• Kontroller at sagbladet roterer rett vei. Hold sagbladet skarpt. lkke bruk sagblad med mindre eller storre diameter enn det som er anbefalt. Se de tekniske dataene m.h.t. de rette bladene.
• Kontroller at alle las og sperrer er dratt til for du starter sagen.
• Kontroller med jejvne mellomrom at ventilasjonsplatene på sagen ikke er tettet av støv og spon.
• Trekk ut stikkontakten for du foretar vedlikehold ell skifter blad.
• Les bruksanvisningen før du bruker tilbehør til sagen. FeilBruk kan fore til person- og materialskader.
• La motoren fà fullt turtall För du begyinner á sage.
• Ta saghodet opp fra sagsnittet i arbeidsstykket før du slipper strombryteren.
• Ikke plasser noe i viften for a stanse motorakselen.
• Hold hendene borte fra sagbladet og skjaerelinjen narr sagen er tilkoblet.
• Ikke prøv Å sage ekstremt små biter.
• Ikke forsøk Å stoppe et roterende blad ved Å presse noe mot bladet. Dette kan uberegnet forårsake meget store person- og materiskader
• Bruk aldri skadde sagblad.
• Ikke bruk slipskiver.
• Ikke skjaer i ferrometaller, andre metaller eller murverk.

Ekstra farer

Følgende farer er forbundet med bruk av gjaeringsssager:

Sylvom man ffolger de relevante sikkerhetsforskrifter og brukersikkerhetsanordningene, er det visse farer som nikke kan unngas. Disse er:

-Horselsskader.
- Fare for ulykker forarsaket av de/DDke tildekte delene av det roterende sagbladet.

• Fare for skader ved skifting av blad.
• Fare for klemming av fingre nár dekslene Āpnes.
• Helseskader som føge av innanding av stov som oppstår ved saging av tre, saerlig eik, bjørk og MDF.

Kontroll av pakkens innhold

Pakken inneholder:

1 DelvisSAMmenstiltmaskin
1 umbrakonokkel 4 mm
1 umbrakonokkel 6 mm
1 216 mm TCT sagblad
2 laseskruer
1 inlegg til det bakre anlegg (med 2 skruer)
1 Stovutsugingsset:

2 stovutsugingsadaptere (med 2 skruer)
3 fleksible plastslanger
1 3-veis stovutsugingskonnektor

1 Instruktjonshandbok
1 Splittegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
  Ta deg tid til Å lese nøye igjennom händboken sik at du forstär innholdet for verktøyet tas i bruk.
• Ta sagen forsiktig ut av innpakningen.

Beskrivelse (fig. A1 & A2)

Din Elu Kapp- og gjaeringsag er utviklet til profesjonell bruk.

Denne finmekaniske maskinen kanlett og rask brukes til kapping, krenkvinklet kapping, gjæring og dobbelgjaering. Nár du plasserer arbeidsstykket på et stykke tre øker kapasitetene til 300 mm.

A1

1 Strombryter
2 Sperre for saghodet
3 Baerehandtak
4 Fast bladdeksel
5 Utvendig klemmeskive
6 Låssekrue for sagbladet
7 Bevegelig bladdeksel
8 Inlegg til det bakre anlegg
9 Fast bord

10 Spor for sagbladet
11 Sperrhake for faste stopp
12 Låsstkrue for gjaering
13 Svingbart bord/gjaeringsarm
14 Gjaeringssskala
15 Bakre anlegg
16 Øvre stovutsugingsmunnstykke

A2

17 Lås for saghodets lengdebevegelse
18 Sperre for saghodet
19 Lås for saghodets krenkvinkel
20 Krenkvinkelskala
21 Hull for benkmontering
22 Transportlås
23 Styrestenger
24 Saghodet

Tilleggutsstyr

A3

32 Lengdestopp for korte arbeidsstykker (kan bare brukes sammen med føringsstengene [26])

A5

31 Stativ
33 Rullebord

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for én spunning. Kontroller alltid at nettspenningen er i overensstemmelse med spunningen på typeskitet.

Skifting av kabel aller stopsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller stopsel. Et stopsel med blottede kopperledere er farlig hvis det kopies til en strømførende Kontakt.

Bruk av skjøteledning

Hvis det er nødvendig Å bruke skjeteledning, må man bruke en godkjent sketeledning som er egnet til davon maskinens kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid forst vikle kabelen helt av.

Montering

Trekk alltid ut stikkontakten for montasjen.

• Monter det midterste stovutsugingsmunnstykket (34) som vist på tegningen.
• Fest det nedre stovutsugingsmunnstykket (35) med skruene (36).
• Fest slangene (37) til munnstykkene; den langste slangen til munnstykke (16).
• Tilkople slangene til 3-veis konnektoren (38).
• Bruk en støvsuger som er utformet i samsvar med gjeldende regler om sponutslipp.

Montering av innlegget til det bakre anlegget (fig. A2 & C)

Bruk alltid gjaeringsinnlegget ved alt sagarbeid!

• Trykk saghodet (24) ned for Å trekke ut låsbolten (22) og locht saghodet (fig. A2).
• Anbring skruene (40) og tetningsringene (41) i hullene (39) som vist pä tegningen, for Å montere innlegget. (fig. C).

Sagen kan monteres på et gulv eller annet plant og stabilt underlag. Den anbefalte arbeidshoyde er dog ca. 700 til 750 mm.

• Anbring de to lâseskruene (45) i de to hullene (21).
• Monter alltid sagen godt fast for Åhindre at den beveger seg under saging.

Montere sagbladet (fig. A1, F1 & F2)

Tennene på et nytt blad er skarpe og kan ære farlige.

• Trykk på spindellåsen (44) og drei bladet manuelt inntil du føler at læsen erinnkoplet. Hold spindellåsen trykt inn for Åhindre at bladet dreier (fig. F1).
• Lõsne låseskruen (6) ved hjelp av 6 mm umbrakonokkelen, ved Å vri med solen. Fjern låseskruen (6) og tetningsringen og den utvendige klemmeskiven (5) (fig. A1).
• Trykk på det kombinerte bevegelinge bladdekselet og sperre for saghodet (2) for Å løfte det bevegelinge bladdekselet (7) og fjern sagbladet (45) (fig. F2).
• Installer det nye sagbladet (45) på skulderen (46) til den indre klemmeskiven (47) og sorg for at tennene på bladets underside peker mot det bakre anlegget (bort fra operatoren) (fig. F2).
• Erstatt den utvendige klemmeskiven (5), og sorg for at de to festepunktene (48) anbringes på korrekt mæte,én på hvør side av motoren.
• Trekk til laseskruen (6) ved Å vri mot urviseren, mens du holder spindellåsen (44) inntrykt med den andere händen (fig. F1).

Trykk aldri ned lasepinnen for spindelen mens sagbladet garrundt.

Justering

Trekk alltid ut stikkontakten for du foretar justering.

Gjæringsssagen er fertig justert fra fabrikken. Om den til tross for dette skulle behoves Å justeres p.g.a. forandringer under f.eks. transporten, sä følg nedenfor stæende instruksjoner. Nå justeringer er gjort, beholder sagenppe.

Justering av styrestenger for konstant sagedybde (fig. A2, F1, G1 & G2)

Bladet skal rotere ved konstant sagedybde over det faste bordets fuller lengde og skal不解 berore det faste bordet ved slutten av sagsporet uller ved gjaeringsarmens forside. For aoppa ditte, ma styrestengene vare absolutt parallelt innstit pa bordet nar saghodet er i laveste stilling.

• Trykk på det kombinerte bevegelinge bladdekselet og sperre for saghodet (2) (fig. F1).
• Press ned saghodet helt i den bakre posisjonen og mål høden mellom det bevegelige bordet (13) til undersiden av den utvendige klemmeskiven (5) (fig. G1).
• Løsne låsen for saghodets lengdebevegelse (17) (fig. A2).
• Hold saghodet fullstendig nedtrykt og dra det ut.
• Mål på nytt høyden som er angitt i figur G1. De to måleresultatene skal stemme overens.
• Folgende framgangsmåte brukes ved justering:
• Løsne låsmutteren (49) i festet (50) under det øvre støvutsugingsmunnstykket (16) og juster skruen (51) som ønsket, i små trinn (fig. G2).
• Trekki tllasmutteren (49) igjen.

Sjekk alltid at bladet ikke berørter bordet ved slutten av sagsporet eller forsiden av den svingbare armen, hverken i 90^ vertical aller 45^ vinkel. Ilkke slå PÅ För du har sjekket dette!

Kontroll og justering av sagbladet i forhold til det bakre anlegget (fig. A2, H1 - H4)

• Løsne læseskruen for gjaering (12) ved á vri den mot urviseren (fig. H1)
• Trykk ned saghodet og Iås det i dette posisjonen ved hjelp av transportlåsen (22) (fig. A2).
• Left sperrhaken foraste stopp (11) og sving hodet inntil stoppen lokaliserer den i 0^ gjaeringposisjon. Ikke trekk til laseskruen (12) (fig. H1).
• Sjekk at de to 0^ markingene (52) på skalaen (14) er nettopp synlige (fig. H2).
• Legg en vinkelhake (53) mot det bakre anlegget (15) på venstre side og mot sagbladet (45) (fig. H3).

Vinkelhaken skal ikke berøre spissen av Tennene på sagbladet.

Om/DDsagbladet er eksakt 90^ i forhold til det bakre anlegget:

• Løsne de to skruene (53) og vri skala/hodet til høyre eller venstre, til sagbladet er i 90^ i forhold til det bakre anlegget, som mål't med vinkelhaken (fig. H4).
• Trekk til laseskruen for gjaering (12) (fig. H1).
• Trekk til de to skruene (53) (fig. H4).

Kontroller at den bakre kanten på gjæringsstkalaen berør de to festepunktene (54)—hele tiden.

Kontroll og justering av sagbladet i forhold til sagbordet (fig. A2, J1 - J3)

• Kontroller at saghodet er faslast i 0^ gjaeringsposisjon.
• Løsne på låsen for saghodets vinkel (19) ved Å presse den ned (fig. A2).
• Press saghodet til høyre inntil det er helt vertikalt og lås fast med låsen for saghodets krenkvinkel (19).
• Plasser en vinkelhake (53) på bordet og langs med sagbladet (45) (fig. J1).

Vinkelhaken skal ikke berøre spissen av Tennene på sagbladet.

• Folgende framgangsmåte brukes ved justering:
• Løs ne låsen for sag hodets krenkvinkel (19) (fig. A2).
• Juster skruen (55) som ønsket, ved hjelp av en umbrakonøkkel (fig. J2).
• Kontroller at vinkelindikatoren (56) peker på 0^ på vinkelskalaen (20) (fig. J3).
• Hvis违法犯罪, lnsne de to skruene (57), vri skalaen (20) som onsket og trekk til de to skruene.

Kontroll og justering av krenkvinkelen (fig. J3, K1 & K2)

Sagen har et system for vinkelinnstilling, med riflet Ende, (58) som gjør det mulig Å fiksere innstillingen ved 45^ aller 48^ (fig. K1).

• Ut = 48^
• n = 45^
• Trykk inn 45^ / 48^ justeringshendelen (58).
• Trykk låsen for saghodets krenkvinkel (19) ned.
  Vrisagchodet til venstre sa mye som det gar.
• Kontroller med en vinkelhake at vinkelen er eksakt 45^ (fig. K2).
• Dersom det er不同程度 med justering, vri på justeringsskruen (59) som ønsket (fig. J3).

Ved justering kan det vaere bra Å stotte saghodet for Å minske belastningen. På denen maten er det lettere Å vri justeringsskruen.

Bruksanvisning

Overhold alltid sikkerhetsinstrksene og gjeldende forskritter.
- Sorg for at materialet som skal sages, er spent fast.
- Bruk bare et forsiktig trykk på verktøyet og trykk ikke sidelengs på bladet.
- Unngå overbelastning.

Skru P Å og AV (fig. L1 & L2)

PS274E - Innstilling av den elektroniske turtall-regulatoren

Denne modellen har en elektronikk som øker motorstyrken, automatisk brems og variabel hastigthet. Hastigthenet er endelost variabel fra 2.500 til 5.000min^-1 ved hjelp av den elektroniske hastighetskontrollen (60) for uniforme sageresultater i alle typene tre, plast og aluminium.

• Innstill den elektroniske turtall-regulatoren på onsket niva. Erfaring vil imidertid vise hva som er riktig innstilling.

1 = 2.500min^-1
2 = 3.100^-1
3 = 3.800min^-1
4 = 4.400^-1
5 = 5.000min^-1

PS274/PS274E

• For Å sla PÅ sagen, press strombryteren (1) mens du presser det kombinerte bevegelige bladdekselet og sperren for saghodet (2) som angitt i fig. L2.
  For á slá AV redskapet, frakoble strombryteren.
• Det er ikke mulig Å lase strombryteren i PÅ-stillingen.

Snittkvalitet

Snittkvaliteten avhenger av flere faktorer, blant annet hva slags materiale det skjaeres i. Nár du trenger hoy snittkvalitet pa pyntelister erer annet presisjonsarbeid, vil et skarpt, 60-tanns karbidblad og en lav og jevn skjaerehastigkeit gi onsket resultat.

Pass pà at arbeidsstykket ikke flytter seg mens du skjærer. Spenn det godt fast. La alltid sagbladet stoppe helt fór du hever betjeningsarmen. Hvis sma trefliser fortsett blir revet ut pà baksiden av arbeidsstykket, kan du sette pà et stykke maskeringstape der du skal skjære i arbeidsstykket. Skjær gjennom tapen, og fjern forsiktig tapen til slutt.

Gjæringsarmen kan forhåndsinnstilles til 0^ , 15^ , 22,5^ , 30^ , 31,6^ og 45^ til venstre og til høyre. Det er øgså mulig Å sette gjæringsvinkelen til 48^ .

• Løsne læseskruen for gjaering (12) og løft sperrhaken for faste stopp (11) for Å frigjøre gjaeringsarmen.
  Vri gjaeringsarmen i onsket gjaeringsvinkel og lås den ved hjelp av laseskruen (12).

• Innstill gjaeringsarm (13) i henhold til fig. H1 - H3 ved Å plassere gjaeringsarmens kant langs gjaeringsvinkelens markingen på skalaen:

• til venstre for 0^ : rode markeringer

• til hóyre for 0^ : sorte markeringer

Kontroller ved gjæringsagging at违法犯罪 den avkappede biten klemmes mellom bladet og det bakre anlegget, d.v.s. at kappvinkelen er større enn 90^ , for a hindre at den avkappede biten/DDKE tAs med av sagbladet.

Innstilling av vinkelen (fig. K1)

• Sett 45^ / 48^ justeringshendelen (58) i onsket stilling.
• Løsne læsen for saghodets krenkvinkel (19) og legg ned saghodet til venstre; det finnes markeringer for 0^ , 15^ , 30^ , 33,85^ og 45^ .

• Hold i saghodet og la det ikke falle fritt.

• Mens du holder saghodet, lâs lâsen for saghodets krenkvinkel (19) ordentlig.

Vertikalrettkapping(fig.A2&M)

• Løsne læseskruen for gjaering (12) og øft sperrhaken for faste stopp (11) (fig. A2).
• Sett gjaeringssperren i 0^ posisjon og las laseskruen for gjaering.
• Legg trematerialet som skal sages mot det bakre anlegget.
• Ta bærehändtaket (3) og press inn læsen for saghodet (2) for Å slippe saghodet. Trykk inn strombryeren (1) for Å starte motoren. Det anbefales Å starte sagsnittet nærmest det bakre anlegget (fig. M)
• Trykk ned sag Hodet sik at bladet kan sage igjennom arbeidsstykket. La sagbladet gjore arbeidet. Press/DD for hardt.
• Når saghodet er helt nedpresset, dra saghodet igjennom arbeidsstykket for Å fullfore snittet.
• När snittet er gjort, slipp lassen for strombryteren og sperren for saghodet (2) og gjeninnstill saghodet til dets øvre hvilestilling.

• For enkelte typer plastprofiler anbefales det Å følge prosedyren i omvendt rekkefølge.
• Det bevegelinge bladdekselet er konstruert for hurtig Å dekke sagbladet när lüssen for saghodet (2) slippes.
  Hvis det ikke dekker etter 1 sekund,kontakt et autorisert Elu-serviceverksted.

• Løsne læseskruen for gjaering (12) og øft sperrhaken for faste stopp (11) (fig. A2).
• Legg saghodet til venstre eller til høyre i onsket vindel. Det er forhandssinnstilte posisjoner ved 15^ , 22,5^ , 30^ og 45^ (fig. N).
• Ønsker du en mellomiggende vinkel aller 48^ , hold i saghodet og lás den ved Å lase láseskruen for gjaering.
• Kontroller alltid at laseskruen for gjaering er ordentlig lst for du begunner Å sage.
  Fortsett som for kapping i rett vinkel.

Nár du gjaersager med lite avskjaer, skal arbeidsstykket plasseres sikat avskjaeret erpá den siden av bladet som har storst vinkel mot fordingstykket. Det vil si at du skjaere av mot hóyre ved gjaering av venstre kant og skjaere av mot venstre ved gjaering av hóyre kant.

Krenkvinklet kapping (fig. A2, K1 & O)

Krenkvinkler kan innstilles fra 0^ til 48^ til venstre. Vinkler opp til 45^ kan sages med gjaeringsarmen i stilling mellom 0^ og maks. 45^ gjaeringsposisjon til høyre eller venstre.

• Løsne låsen for saghodets krenkvinkel (19) og innstill vinkelen etter onske (fig. A2).
• Bruk 45^ / 48^ justeringshendelen (58) hvis dette onskes (fig. K1).
• Lås låsen for saghodets krenkvinkel (19) ordentlig (fig. A2).
  Fortsett som for kapping i rett vinkel.

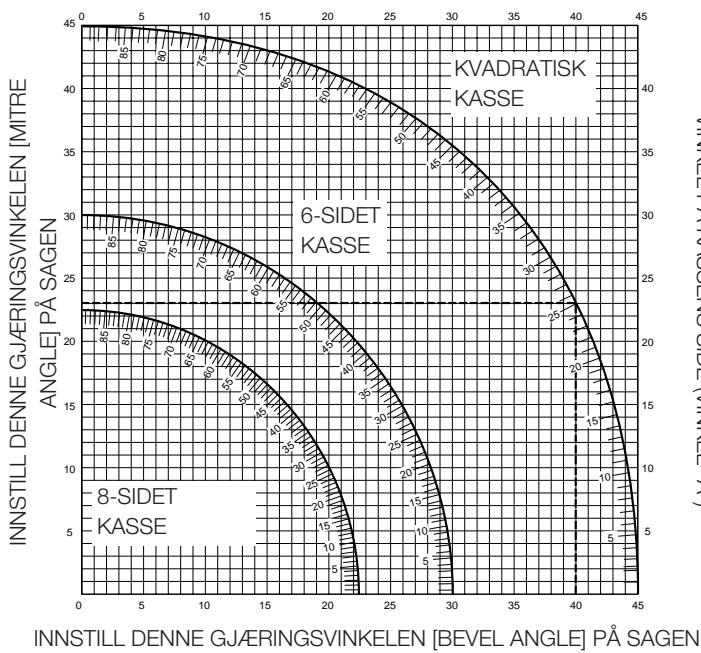

Kombinert gjaering (fig. P1 & P2)

Denne skjaeringen er en kombinasjon av gjaering og avfasing.

Dette er snittet som man bruker for Å fremstille rammer eller kasser med skrå sider som vist i fig. P1.

Om vinkelen varierer fra snittet til snittet, kontroller at lasn for saghodets krenkvinkel og laseskruen for gjaeringen er last skikkelig. De skal festes etter hvr endring av vinkel er gjaering.

Fra dette punkt, følg tabellen loddrett ned for Å finne den rette krenkvinkel og vannrett for Å finne den rette gjaeringsvinkel.

• Still saghodet etter de bestemte vinklene og gjør noen provesnitt.
• Fortsett med Å setteSAMen de kappede bitene til du behersker teknikken.
• Eksempel: For Å gjore en firesidig kasse med 30^ utvendige vinkler (vinkel “A”, fig. P2), bruk den øvre høyre buen. Finn 30^ på bueskalaen.
• Følg den horisontale skjærelinjen ut til sider for Å finne gjæringsvinkelen på sagen (23°).
• Følg på samme mæte den vertikale skjærelinjen til over-ller undersiden forå finne krenkvinkelinnstillingen på sagen (40^)
• Sag alltid noen ganger i provebiter for Å kontrollere om innstillingene paa sagen er korrekte.

Man må aldri overskride dobbelgjaeringsgrensene på 45^ krenkvinkel med 45^ venstre eller høyre gjaering.

Fastmontering av arbeidsstykket (fig. A3)

Bruk alltid en materialklemme nár det snittes i/DDke-jernholdige metaller.

• I de fleste tilfellene holder det med sagbladets bevegelse for Å holde arbeidsstykket på plass mot det bakre anlegget.
• Hvis arbeidsstykket har en tilbøyeliget til Å fores opp med det bakre anlegget, fest arbeidsstykket med den spesielle holderen (28) som finnes som ekstra tilbehør.

Saging av korte arbeidsstykker (fig. A4)

Det anbefales Å bruke lengdestoppen for korte arbeidsstykker (32) både for porsjonssaging og for enkelte korte arbeidsstykker av forskjellige lengder. Lengdestoppen kan bareBrukes sammen med et par føringsstenger (26) som finnes som ekstra tilbehør.

Saging av Lange arbeidsstykker (fig. A3)

Lange arbeidsstykker bør alltid stottes.

Fig. A3 viser den ideelle oppstillingen for saging av lange arbeidsstykker när sagen brukes frittstäende (alle deler fäs som ekstra tilbehör).

Disse delene (unntatt stativet og fastspenningsanlegget) trengs bade pa inmatings- og pa utmatingssiden:

• Stativ (31) (leveres med monteringsveiledning).
• Føringsstenger (500 eller 1.000mm ) (26).
• Stativer (30) for Å stotte føringsstengene. Ikke bruk stativene for Å stotte maskinen! Stativenes hoyde kan justeres.
• Oppleggsstotter (27).
• Endestotter (25) for Å stotte stengene (også när du arbeider på en eksisterende benk).
• Fastspenningsanlegg (28).

• Svingbar materialstopp (29).

• Plasser sagen på stativet og juster foringsstengen

• Fest oppleggstottene (27) til føringsstengene (26).
• Faspenningsanlegget (28) fungerer på som lengdestopp.
• Installer endestøttene (25).
• Installer den svingbare materialstoppen (29) til den bakre stang.
• Bruk den svingbare materialstoppen (29) for Å justere lenghten av mellomlange og lange arbeidsstykker. Den kan justeres til sider uller svinges bort när den ikke brukes.

(“,”)

Bruk av rullebord (fig. A3 & A5)

Rullebordet (33) letter behandling av store og lange arbeidsstykker (fig. A5). Den kan kobles bade til venstre og venstre sider av sagen. Bruk av rullebord forutsetter bruk av det valgfrie stativet (fig. A3).

• Bruk alltid en materialklemme nár det snittes i seks-jernholdige metaller. Pass på at arbeidsstykket er klemt fast på en sikker*Måte.
• Bruk kun sagblader som er egnet for Å smitte ikke-jernholdige metaller.
• Anvend kun parafin eller skillespray, når det brukes smøremidler. Ikke bruk emulsjon eller lignende vesker.
• KoplSAMEN EN FI-eller EN DI-bryter mellom maskinen og hovedkabelen.Dete gjores fora unnga at det oppstar rester av metallspon/slopeavfall.

Fl-bryteren burde oppfylle spesifikasjonene som her folger:

merkespenning	230 V
merkestrom	16 A
reaksjonstid	< 15 ms
sikringsstrøm	30 mA

DI-bryteren burde oppfylle spesifikasjonene som her folger:

DIN VDE 0661
merkespenning	230 V
merkestrom.	16 A
sikringssström	30 mA
ferpol utkopler	L+N+PE
PE-målér
lavspenningsutgang

Din forhandler kan gi naemere opplysninger om egnet tilleggsutstyr.

Transport (fig. A1 & A2)

• For Å Transportere sagen, sett krenkvinkel- og gjaeringsposisjon på 0^ .
• Press den kombinerte bevegelinge bladdekselet og sperre for saghodet (2) (fig. A1).
• Press saghodet ned og press transportlåsen (22) (fig. A2).
• Bring sagbladet i hvilestilling og press lasaen for saghodets

lengdebevegelse (17).
- Bruk alltid bærehändtaket (3) for á Transportere sageen.

Vedlikethold

Ditt Eu-elektroverktoy er konstruert sik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjoring av verktoyet.

Smoring

Ditt elektverktoy trenger jakke ekstra smoring.

Rengjoring

Hold ventilasjonsspaltene Åpane og rengjør elverktøyet regelmessig med en myk klut.

Utslitt verktoy og miljoet

Vern naturen. Kast ikke Produktet sammen med annet avfallningen det er utslitt. Lever det til kildesortering eller til et Elu-serviceverksted.

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

- 1 ARS GARANTI

Dersom det skulle vise seg innen 12 maneder fra kjoppsdato at ditt Elu-produkt har feil eller mangler som skyldes material uller fabrikasjonsfeil, garanterer vi a erstatte alle defekte deler gratis uller, etter egen vurdering, erstatte verktøyet gratis forutsatt at: Maskinen ikke er blitt brukt skjodeslost.

Reparasjoner bare er blitf utfort av autorisert verksted/personell.

Kvittering må fremlegges.

Adresse til nærmeste Eu- autoriserte serviceverksted finner du i Eu-katalogen, eller ved Å kontakte Eu.

Importor i Norge: Black & Decker (Norge) A/S

15 Ta ut kontakten fran uttaget

17 Undvik oavsiktlig inkoppling

Dra alltid ut kontakten innan montering.

Montering av insatsanhallet (fig. A2 & C)

Montering av sagklinga (fig. A1, F1 & F2)

Installingning av vinkeln (fig. K1)
