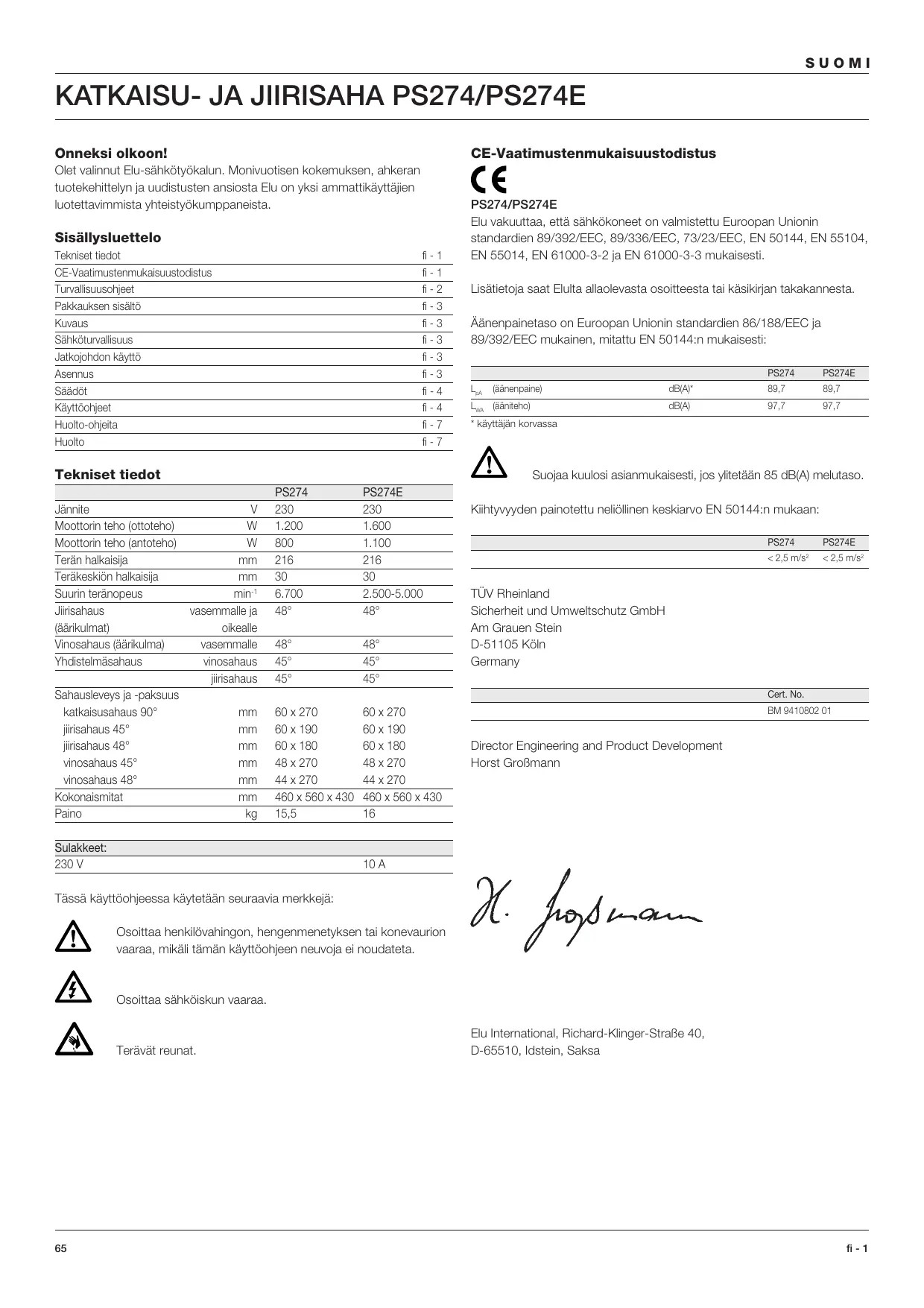

KÄYTTÖOHJE PS274 ELU

Olet valinnut Elu-sahkötyokalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistuten ansiosta Elu on yksi ammattäytäjien luotettavimmista yhteistyökumppaneista.

Sisallysluettelo

Tekniset tiedot	fi - 1
CE-Vaatimustenmukaisuustodistus	fi - 1
Turvallisuushejt	fi - 2
Pakkauksen sisälto	fi - 3
Kuvaus	fi - 3
Sähköturvallisus	fi - 3
Jatkojhdon käytö	fi - 3
Asennus	fi - 3
Säädöt	fi - 4
Käytöhjeet	fi - 4
Huolto-ohjëita	fi - 7
Huolto	fi - 7

Tekniset tiedot

		PS274	PS274E
Jännite	V	230	230
Moottorin teho (ottoteho)	W	1.200	1.600
Moottorin teho (antoteho)	W	800	1.100
Terän halkaisija	mm	216	216
Teräkeskion halkaisija	mm	30	30
Suurin teränopeus	min-1	6.700	2.500-5.000
Järisahaus (äärikulmat)	vasemmalle ja oikealle	48°	48°
Vinosahaus (äärikulma)	vasemmalle	48°	48°
Yhdistelmässahaus	vinosahaus	45°	45°
	jiirisaus	45°	45°
Sahausleveys ja -paksiuus
katkaisusaus haus 90°	mm	60 x 270	60 x 270
jiirisaus 45°	mm	60 x 190	60 x 190
jiirisaus 48°	mm	60 x 180	60 x 180
vinosaus 45°	mm	48 x 270	48 x 270
vinosaus 48°	mm	44 x 270	44 x 270
Kokonaismitat	mm	460 x 560 x 430	460 x 560 x 430
Paino	kg	15,5	16

Sulakkeet:

230 V 10 A

Tassä käyttohjeessa käytetän seuraavia merkkejä:

Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käytöohjeen nuvoja ei noudateta.

Osoittaa sahköiskun vaaraa.

Teravat reunat.

CE-Vaatimustemukaisuustodistus

C

PS274/PS274E

Elu vakuuttaa, etta sahkokoneet on valmistetu Europan Unionin standardien 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti.

Lisātietajoa saat Elulta allaolevasta oositteesta tai kāsikirjan takakannesta.

Aänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 89/392/EEC mukainen, mitatu EN 50144:n mukaisesti:

		PS274	PS274E
LpA (äänenpaine)	dB(A)*	89,7	89,7
LWA (ääniteho)	dB(A)	97,7	97,7

• käytäjan korvassa

Suojaa kuulosi asianmukaisesti, jos yiletaan 85 dB(A) melutaso.

Kihtyvyden painotettu neliöllinen keksiarvo EN 50144:n mukaan:

	PS274	PS274E
	< 2,5 m/s2	< 2,5 m/s2

TUV Rheinland

Lue käyttoöhje huolellisesti ennen koneen käyttoönottoa.

Sälytä käytööhje kaikkien koneen käytäjän ulottuvilla.

Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita.

VAROITUS!

Sahköiskujen, loukkaantumisten ja palovaaran ehkäsemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteita.

1 Käytä kuulosuojaimia

Eri materiaialeja tyostettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytäina kuulosuojaimia.

2 Pidä työskentelyalue järestyksessä

Epajarjestys tuo mukanaan onnettomusvaaran.

3 Ajattele tyoskentelyalueen vaikutusta tyohosi

Älä vie sahkötyokalua ulos sateeseen. Älä kaytä sitä koskeissa tai märissä tiloissa. Järestä työvalueelle hyvä valiaistus. Älä kaytä sahkötyokaluja palavien nesteiden tai kaasujen läheisyddessä.

4 Suojaudu sahköiskuilta

Välta kosketusta sahköö johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin.

5 Varjeltava lapsilta

Alä päästä lapsia työkalun tai jatkojohdon läheisyyteen.

Alle 16-vuotiaat tarvitsevat valvontaa.

6 Sälytä työkalua oikein

Kun et käytä työkalua, saïytä sitä kuivassa paikassa. Huolehdi siitä,
että saïytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.

7 Älä ylikuormita sähkötyokalua

Lialisien leikkausvoiman käytö tai lian suuri työkappaleen syöttönopeus voi yikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella.

8 Valitse oikea sahkötyokalu

Ohjekirjassa on selvitetty laitteen oikea käytötarkoitus.

Ota epävarmoissa tapauksissa yhteys Elun edustajaan. Laitteen tai sihen liitelyn lisälaitteen käytö ohjekirjan susosituten vastaisesti voi aiheuttaa henkilövahinkoja. Esim. alä sahaa käsipyörösahalla oksia tai poltopuita.

9 Pukeudu asianmukaisesti

Alä käytä lian valjä vaatteita tai koruja. Ne voivat tartua liikkuvin osin.
Käytä ulkona työskennellessämi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hisusverkkoa.

10 Käytä suojalaseja

Käytä suojalaseja, etteivat lastut työstettäessä päse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon polyä, käytä kasvosuojaa.

11 Huolehdi sähköjohdon kunnosta

Alä koskaan kanna konetta liitantäjohdosta aläkä irrota pistoketta seinastä vetamällä johdosta. Suojaa liitantäjohto kuumuudelta, oljylta ja teräviltä reunoilta.

12 Kiinnitä työkappale oikein

Tarkista aina, etta tyokappale on kiinnitetty kunnolla.

13 Alä kurottele

Seiso aina tukevasti ja tasapainossa.

14 Hoida tyokalua huolella

Pida tyokalu puhtaana ja terat teravina. Noudata tyokalun huolto-ohjeita sekä terän/tyokalun vaihto-ohjeita.

Tarkista liitantäjohndon kunto sānnöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojho t sānnöllisesti ja uusi se tarvittaessa. Pidä tyokalun kädensijat kuivina ja puhtaina öljystä ja rasvasta.

15 Ota pistoke pois pistorasiasta

Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterä.

16 Poista avaimet

Poista sātöavaimet ja asennustyōkalut koneesta ennen kuin käynistat sen.

17 Vältä tahatonta käynistämista

Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sahköverkloon. Tarkista, etta virtakytkin on pois pälä kun laitat pistokkeen pistorasiaan.

18 Jatkojohdot ulkokaytossa

Ulkona työskenneltäessä tulee aina käyttaaulkokäyttoön valmistetuja ja siten merkittyjä jatkojohtoja.

19 Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sahkötyökalua, kun olet väsynyt.

20 Tarkista, etta sahkötyökalu on kunnossa ennen kuin laitat johdon pistorasiaan

Ennen kuin otat koneen käyttoön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatumsten mukaisesti. Tarkista, että likkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikkmuut käyttoön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika sujoausjärestelmässä tai vialinen osa tulee korjatai tai vaihtaa valtuutetussa ammattilikkeessä, mikäli käytööhjeissa ei toisin mainita. Vialinen virtakytkin tuee vaihtaa alan ammattilikkeessä. Älä käytä sähkötyokalua, mikäli virtakytkin ei toimi kunnolla.

21 Turvallisuudeksi

Käytä vain käytöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käytto voi aiheuttaa onnettomuuden.

22 Korjauta koneesi Elun valtuuttamalla huoltokorjaamolla

Tämä sahkötyokalu on asiaankuuluvien turvallisumaäräysten mukainen. Turvallisuussyistä vain valtuutetut ammattilaset saavat huoltaa sahkolaitteita.

Erityisiä turvallisuusohjeva jiirisahojen käyttoa varten

• Varmista etta terä pyörii oikeaan suuntaan. Pidä terä terävänanä.
  Alä käytä suositeltua suurempia tai pienempiä terä. Katso oikea terän typpi teknisistä tiedoista.
• Varmista etta kaikki lukitusnupit ja puristinkahvat ovat tiukasti kiinni, ennen kuin aloitat sahauksen.
• Tarkista saannöllisesti, etta moottorin ilma-aukot ovat puhtaat ja puruttomat.
• Tee laite jännitteettömäksi ennen huoltotöitä tai terän vaihtoa.
  Tutustu käytöohjeseen ennen lisātarvikkeiden tai aputyókalujen käytö. Lisātarvikkeen virheellinen käytö voi aiheittaa vahinkoa.
• Anna moottorin saavuttaa taydet kierrokset ennen sahausta.
• Nosta tera työstettävän kappaleen urasta ennen kuin vapautat virtakytkimen.
• Ää hitsaa sahaan kiinni mitään, mika estaa moottoruuleinta toimimasta.
• Älä työnnä kumpaakaan kättä terän lahelle, kun saha on liitetynä sähköverkkoon.
• Alä yritä sahata liian pieni kappaleita.
• Älä koskaan yritä pysayttä likkuvaa teräa asettamalla työkalun tms. teräa vasten; seurauktena saattaa olla vakava onnettomuus.
• Älä käytä vioittunutta tai rikkinaistä sahanteräa.
• Älä käytä hiomalaikkoja sahassa.
• Ää saaha rautapitoisia tai raudattomia metalleja tai tiiltä.

Muut mahdolliset vaarat

Seuraavat vaarat ovat mahdollisia, kun kaytati jirisahaa:

Turvallisuusohjeiden noudattamisesta ja suojusten käytösta huolimatta tiettyja vaaroja ei voi välttä. Naita ovat:

• Kuulon heikkeneminen.
• Onnettomusvaara, Jonka sahanterän suojaamattomat osat aiheuttavat.
• Tapaturmavaara, kun teräa vaihdetaan.
• Sormien jääminen puristuksiin, kun suojuksa avataan.
• Terveysriskit, jotka aiheutuvat puun sahauksesta aiheutuvan polyn hengittämisestä, erityisesti sahattaessa tammea, pyökkia ja MDF-levyä.

Pakkausen sisälto

Pakkaus sisäläa:

1 osittain koottu kone
1 4 mm kuusioavain
1 6 mm kuusioavain
1 216 mm kovametallinen sahantera
2 pulttia
1 vasteosa (ja kaksi ruuvia)
1 polynpoistosarja:

2 polynpoistolitintä (ja kaksi ruuvia)
3 joustavaa muoviletkua
1 kolmitiepolynpoistolittin

1 Kayttoohje
1 Hajoituskuva

• Tarkista etteivat kone, sen osat tai lisävarusteet ole viottuneet kuljetuksen aikana.
  Lue tāmā kāyṭtööhje huolellisesti ennen koneen kāyṭtööntotoa.
• Poista saha pakkauksesta varovasti.

Kuvaus (kuva A1 & A2)

Elukatkaisu- ja jirisaha on suunniteltu ammattikayttoon.

Tämä tarkkuussaha voidaan säätäa helposti ja nopeasti katkaisu-, vino-, jiri-tai yhistelmäsahausta varten. Mikäli työstettävä kappale asetetaan puunpalasen pälä, sahauskoko kasvaa 300 mm:llä.

A1

1 Virrankatkaisija
2 sahauspään lukituksen vapautin
3 kantokahva
4 kiinteä ylasuojus
5 ulompi laippa
6 terapultti
7 alempi terasuojus
8vasteosa
9 kiintea poyta

10 teräura
11 rajoitinvipu
12 jiripuristimen nuppi
13 pyorivapoyta/jirivarsi
14 jiriastiekko
15vaste
16 ylempi polynpoistosuutin

A2

17 poikittaislukko
18 sahauspaän lukituskoukku
19 vinosahauspuristimen kahva
20 vinosahausasteikko
21 sahauspenkin asennusreiät
22 alaslukituspainike
23 poikittaistangot
24 sahauspää

Lisavarusteet

A3

25 poydän paatylevy
26 sukiohjankiskot
27 materiaalin sukilevy
28 materiaalin puristin
29 käantöpsäytin
30 säädettäva jalusta 760 mm (suurin korkeus)
31 jalusta

A4

32 pituusrajoit in lyhytä työkappaleita varten (käytetän ohjauskiskojen [26] kanssa)

A5

31 jalusta

33 pyöröpyöytä

Sähkötvallisuus

Sähkömootori on suunniteltu käytettäväksi vain yhdellä jannitteellä.

Tarkista aina, etta virtalähde vastaa arvokilvessä ilmoitettua jännitetta.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, hāvīta se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitetynä jännitteseen pistorasiaan.

Jatkojhodon käytto

Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaepelia. Minimijohdinkoko on 1,5 mm². Jos käytä kaepelikelaa, keri kaepeli aina täysin auki.

Asennus

Irrota aina pistolulppa pistorasiasta ennen koneen kokoamista.

Moottori ja suojukset on yhdistetty valmiksi alustaan.

Pölyn poisto (kuva B)

Ylemman kiintean terasuojuksen suutin (16) on asennettu valmiaksi tehtaalla.

• Asenna keskimmäinen polynpoistosuutin (34) kuvan mukaisesti.
• Varmista alimman polynpoistosuuttimen (35) kiinnitsruuveilla (36).
• Sovita letkut (37) suuttimiin; pidempi letku suutttimeen (16).
  Yhdistä letkut kolmitieliittimeen (38).
• Käytä aina kun voit purunpoistoimuria, joka on puun sahaamiseen littyvien lastunpoiston direktiivien mukainen.

Vasteen asentaminen (kuva A2 & C)

Käytä aina jjiriosaa kaikissa sahauksissa!

• Työnnä sahauspäätä (24) alas, jotta voit vetäa alaslukituspainikkeen (22) ulos. Nosta sahauspäätä (kuva A2).
• Aseta ruuvit (40) ja aluslaatat (41) reikiin (39) kuvan mukaisesti (kuva C).

Johtopuristin (kuva D)

• Työnnä johto (42) johtopuristimeen (43). Sahauspään on voitava liikkua steettömästi, joten jatā johdolle tarpeekski liikkumavaraa.

Sahan kiinnittäminen (kuva E)

Saha voidaan asentaa tasaiselle ja vakaalle alustalle.

Suositeltava työskentlykorkeus on 700 - 750 mm.

• Työnnä molemmat pultit (45) reikiin (21).
• Asenna saha aina tukevasti paikalleen, jottei se liku.

Sahanteran asentaminen (kuva A1, F1 & F2)

Uuden terän hampaat ovat erittäin terävät - varo ettet loukkaa itseäsi.

• Paina karalukkoa (44) ja pyörität erää käsin, kunnes lukko lukittuu.
  Pidä lukko sisäänpainettuna, jotta estät teräa käantymästä (kuva F1).

• Löysä teräpultti (6) käantämällä sitä myötävään 6 mm kuusioavaimella. Irrota teräpultti (6), aluslaatta ja ulompi laippa (5) (kuva A1).

• Paina yhidistetty alinta suojusta ja sahauspään lukituksen vapautinta (2), jotta voit nostaa alinta teräsuojusta (7) ja irrottaa sahanterän (45) (kuva F2).
• Asenna uusi sahanterä (45) sisemman laipan (47) ulokkeseen (46) ja varmista, etta sahanterän alareunan hampaat osoittavat vastetta kohti (käytäjästä poispäin) (kuva F2).
  Vaihda ulompi laippa (5) ja varmista, etta kohdennuskorvakkeet (48) lukittuvat oikein, yksi moottorin kummallekin puolle.
• Kiriä teräpultti (6) käntämälä sitä vastapäivään samalla, kun pidät karalukkoa (44) lukittuna toisella kädellä (kuva F1).

Alä koskaan paina karanlukitusnuppia sahanterän pyöriessä.

Säädöt

Irrota aina pistolulppa pistorasiasta ennen saatamista.

Jiirisaha on tarkoin saädetty tehtaalla. Mikäli säätöjäravitaan kuljetuksen, käytön tai jonkin muun syyn takia, toimi alla mainittujen ohjeiden mukaisesti. Kun saädöt on tehty, niiden pitäisi pysya muuttumattomina.

Poikittaistankojen säätäminen sahaussyvydyden pitämiseksi vakiona (kuva A2, F1, G1 & G2)

Terän on pyörittäv avakiosahaussyyydessä koko pöydän pituudelta eikä se saa koskettaa kiinteään pöytään uran takana tai pyörivän varren etupuolella. Tämän vuoksi poiktaisvarsien on oltava tãysin samansuntaisesti pöydän kanssa, kun sahauspää on painetu kokonaan alas.

• Paina yhdistettyä alinta suojusta ja sahauspään lukituksen vapautinta (2) (kuva F1).
• Paina sahauspää kokonaan taka-asentoonsa ja mittaa korkeus pyöröpöydästä (13) ulomman laipan (5) pohjaan (kuva G1).
• Paina sahauspään poikittaislukon (17) lukituksen vapautinta (kuva A2).
• Pida sahauspää kokonaan alaspainettuna ja vegä sahauspää niin pitkälle ulos kuin se tulee.
• Mittaa korkeus kuvan G1 mukaisesti uudelleen. Molempien arvojen on oltava sama.
• Tee saadot seuraavasti:
• Löysää ylemman polynpoistosuuttimen (16) alla olevan kannattinen (50) lukkomutteri (49) ja säädä ruuvia (51) vähän kerrallaan tarpeen mukaan (kuva G2).
  Kiristä lukkomutteri (49).

Tarkista aina ettei terä kosketa pöytään uran takana tai pyörivān varren etupuolella asennoissa 90^ pystysuoraan ja 45^ vinoon. Ålä kytke sahaa paälle ennen kuin olet tarkistanut asian!

Terän tarkistaminen ja säätäminen vasteseen nähden (kuva A2, H1 - H4)

• Löysää jiripuristinnuppia (12) käantämää sitä vastapäivään (kuva H1).
• Veda sahauspää alas ja lukitse se paikalleen alaslukituspainikkeen (22) avulla (kuva A2).
• Nosta pysäytinvipua (11) ja kännä sahauspäätä, kunnes pysäytin pysäyttaa sen kohdassa jjiri 0^ . Ålä kiristä puristinnuppia (12) (kuva H1).
• Tarkista että molemmat asteikon (14) 0^ -merkinnät (52) ovat nakyvissä (kuva H2).
• Aseta suorakulmain (53) vasteen (15) vasenta puolta ja terää (45) vasten (kuva H3).

Alä kosketa sahanterän hampaiden kärkiä suorakulmaimella.

• Jos sahanterä ei ole tāsmalleen 90^ kulmassa vasteseen nähden:

• Löysää molempia ruuveja (53) ja siirrä steikkoa/sahauspäätā vasemmalle tai oikealle, kunnes terä on 90^ kulmasta vasteseen nähden suorakulmaimella mitattuna (kuva H4).
  Lukitse jiiripuristinnuppi (12) (kuva H1).

• Kirstä molemmat ruuvit (53) (kuva H4).

Varmista etta jiriasteikon takareuna koskettaa koko ajan molempiin kohdennuskorvakkeisiin (54).

Terän tarkistaminen ja saätäminen poytaän nähden (kuva A2, J1 - J3)

• Varmista etta sahauspää on lukittu jiriasentoon 0^ .
  Vapauta vinosahauspuristimen kahva (19) tyontamalla se alas (kuva A2).
• Paina sahauspaëtä oikealle varmistaaksesi, etta se on tãysin pystysuorassa, ja kirstä vinosahuspuristimen kahva (19).
• Aseta suorakulmain (53) pöydälde terää (45) vasten (kuva J1).

Alä kosketa sahanterän hampaiden kärkiä suorakulmaimella.

• Tee saadot seuraavasti:
  Löysä vinosahauspuristimen kahva (19) (kuva A2).
• Sääda ruuvia (55) kuusioavaimella tarpeen mukaan (kuva J2).
• Tarkista ettaVINosahauksen osoitin (56) osoittaa 0^ vinosahasasteikolla (20) (kuva J3).
• Ellein ole, lóysä molempia ruuveja (57), siirä asteikkoa (20) tarpeen mukaan ja kirstä molemmat ruuvit.

Vinosahuskulman tarkistaminen ja säätäminen (kuva J3, K1 & K2)

Sahassa on vinosahauksen sātōkahva, jossa on pyälletty pää (58).
Sillä voit asettaa tarvittaessa kaksi kiinteäa asentoa 45^ tai 48^ (kuva K1).

-Ulospain = 48^
- Sisäänpääin = 45°
- Työnnä 45^ / 48^ -saaṭokahva (58) sisään.
- Työnnä vinosahauspuristimen kahva (19) alas.
- Sïrra sahauspaàtã vasemmalle suurimpaan vinosahausasentoon.
- Tarkista steleyn avulla, etta kulma on tasmalleen 45^ (kuva K2).
- Mikäli kulmaa on saädettävä, kännävinosahauksen saätöruuvia (59) tarpeen mukaan (kuva J3).

Kun teetamän saedon, kannattele samalla sahauspääta kasin, joloin saatöruvin kaantaminen helpottuu.

Käytöohjeet

Noudata aina turvallisuusohjeita ja voimassa olevia säantöja.
- Älä käytä liikaa voimaa koneen käytössä, älä taivuta sahanteräa. Välta ylikuormitusta.

Ennen kayttamista:

• Asenna suositustem mukainen sahanterä. Älä käytä kuluneita sahanteriä. Sahan suurin pyörismisnopeus ei saa ylittä sahanterän suurinta pyörismisnopeutta.
• Anna terän leikata vapaasti. Älä sahaa väkipakolla.
• Anna moottorin saavuttaa taydet kierrokset ennen sahaamista.
• Varmista etta kaikki lukitusruuvit ja kahvat ovat tiukasti kiinni.

Virran kytkeminen pälle/pois pälätä (kuva A) (kuva L1 & L2)

PS274E - Elektronisen nopeudensäädön valinnan asetus

Tässä mallissa on erikoistoimintoja, kuten suurempi moottoriteho, automaattinen jarrutus ja nopeuden säätö. Nopeutta voidaan sätää portaattomasti valità 2.500 - 5.000 min-1 nopeudensäätokiekon (60) avulla, jolloin sahautulos säily hyväna sahattaessa puuta, muovia ja alumiinia materiaalin laudusta riippumatta.

• Kännä elektroninen nopeudensäddön valitsin haluamallesi arvolle. Oikean saddön opettaa kuitenkin vasta kokemus.

1 = 2.500min^-1
2 = 3.100min^-1
3 = 3.800min^-1
4 = 4.400min^-1
5 = 5.000min^-1

PS274/PS274E

• Kytke saha päläle painamalla liipasinta (1) samalla, kun puristat yhdistettyä alinta suojusta ja sahauspään lukituksen vapautinta (2) kuvan L2 mukaisesti.
• Kytke saha pois päältä vapauttamalla liipasin.
• Sahaa ei voi kytkeä toimimaan jatkuvasti.

Sahausjaljen iota

Sahausjäljen tasaisuus riippuu monista tekijöistä, esim. sahattavastamateriaalista. Kun tarvitaan hyvin tasaisa jälkeä listoja ja muitatarkkuustöitä varten, terävä sahanterä (60-hampainen karbiditerä) ja hitaampi, tasainen sahaus antaa parenman tuloksen.

Varmista ettei sahattava materiaali siiry paikaltaan sahattaessa. Kiinnitä tyostokkappale kunnolla. Anna sahanterän pyörimislikkeen pysähtä aina ennen kuin nostat sahauspäätä. Jos puunkappaleen takaosa sahattaessa säröytyy, liimaa pala peiteeteippä puuhun leikkauskohtaan. Sahaa teipin lapi ja poista teppi varovasti kun sahaus on tehty.

Jiirikulman asettaminen (kuva A1)

Jiirvari s voidaan asettaa 0^ 15^ 22,5^ 30^ 31,6^ ja 45^ kulmaan vasemmalle ja oikealle valmiiden valmiiden saatjoen mukaan.

Lisaki jjirikulmaksi voidaan asettaa 48^

• Löysää jjiripuristimen nuppia (12) ja nods ypsäytinvipua (11) vapauttaaksesi jjirivarren.
• Siirra vari haluttuun kulmaan ja lukitse paikalleen jjiripuristinnupin (12) avulla.

• Kohdista jjirvari (13) kuvien H1 - H3 mukaisesti siirtamällä varren reuna halutun asteikkomerkin kohdalle:

• 0°:een vasemmalle puolle : punaiset merkinnät

• 0^ :een oikealle puolelle :mustat merkinnät

Varmista ette tasaupätkä ole jjirisahauksessa kilattu erän ja vasteen valin, ts. tasaupätkakulma on suurempi kuin 90^ , joloin terä ei nosta tasaupätkää ylos.

Vinosahauksen asettaminen (kuva K1)

• Aseta 45^ / 48^ -säätökahva (58) haluamaasi asentoon.
• Löysäa vinosahauspuristimen kahvaa (19) ja kännä sahauspäätä vasemmalle vinoon; ks. valmiiksi merkityt asennot 0^ , 15^ , 30^ , 33,85^ ja 45^ .
• Pidä sahauspäätä tukevasti paikallaan aläkä anna sen pudota.
• Samalla kun kannattelet sahauspaätä lukitse vinosahauspuristimen kahva (19) tiukkaan.

Pystysuora katkaisusahaus (kuva A2 & M)

• Löysää jjiripuristimen nuppia (12) ja nosta pysäytinvipua (11) ylöspän (kuva A2).
  Lukitse jiirisalpa asentoon 0^ ja kirista jiripuristimen nuppi.
• Aseta sahattava puukappale vastetta vasten.
• Tartu kantokahvasta (3) ja paina sahauspaan lukituksen vapautinta (2) vapauttaaksesi sahauspaan lukituksesta. Paina lipasinta (1) käynnistäksesi moottorin. Käynnistä sahaus mieluiten vasteen laheltä (kuva M).
• Paina sahauspäätä ja anna terän sahata työkappaleen katki.
  Alä pakota terä, vaan anna terän sahata vapaasti.

• Kun sahauspää on kokonaan alaspainettuna, vedä sitä hitaasti uran poikki viimeistelläksesi sahauksen.

• Kun sahaus on viimeistelty, vapauta liipasin ja lukituksen vapautin (2), ja siirra sahuspää takaisin lepoasentoon.
  Tietyn typpisiä muoviprofileja sahattaessa on suositeltavaa, etta teet em. toimenpiteet painvastaisessa järestyksessä.

• Alempi terásuojus on suunniteltu sulkeutumaan nopeasti, kun vapautin (2) vapautetaan. Jos terásuojus ei sulkeudu sekunnin kuluessa, vie saha valtuutettuun Elu-huoltolikkeeseen.

Pystysuora jiirikatkaisu (kuva A2 & N)

• Löysää jjiripuristimen nuppia (12) ja nosta pysäytinvipua (11) ylöspään (kuva A2).
• Siirä sahauspäätä vasemmalle tai oikealle haluamaasi kulmaan, ks. valmiiksi merkityt asennot 15^ , 22,5^ , 30^ ja 45^ (kuva N).
• Mikäli haluat jonkin kulman näiden välità tai 48^ :een kulman, pidä sahauspäätä tukevasti paikallaan ja lukitse se kristämällä jjiripuristimen nuppia.
• Varmista aina ennen sahausta, etta jjiripuristimen nuppi on kunnolla likittuna.
• Jatka kuten kohdassa "Kohtisuora sahaus".

Kun sahataan laudan päätä ja siṭä jää vain pieni jäannöspala,
aseta lauta sahauspöydälle siten, etta irrotettava kappale
(jäannöspala) jää sille puolen teräa, missä jirikulma suhteessa
takavasteeseen on suurempi:
kun jiiri on vasempaan, jäannöspala jää oikealle;
jos taas jiiri on oikeaan, jää jäannöspala vasemmalle.

Vino katkaisusahaus (kuva A2, K1 & O)

Vinosahauskulmaksi voidaan asetttaa jokin kulma välità 0° ja 48^ vasemmalle. Vinokulmat 45^ :seen asti voidaan sahata jjirivarsi asetettuna nollan ja 45^ jjirin välille oikealle tai vasemmalle.

• Löysä vinosahauspuristimen kahvaa (19) ja aseta vinokulma haluamaksesi (kuva A2).
  Käytä tarvittaessa 45^ / 48^ -sätokahvaa (58) (kuva K1).
• KirstäVINosahauspuristimen kahva (19) kunnolla (kuva A2).
• Jatka kuten kohdassa "Kohtisuora sahaus".

Yhdistetty vino- ja jiirisahaus (kuva P1 & P2)

Toimi seuraavasti, kun sahaat samanaikaisesti sekä vino-että
jiiruklimia:Tämän typpistä sahasta tarvitaan valmistettaessa kehyksiä tai
laatikoita, joissa on kaltevat sivut kuten kuvassa P1.

Mikäli sahauskulma vaihtelee joka sahaukssessa, varmista ettaVINOSAHSPURISTIMen kahva ja jjiripuristimen nuppi on kirstetty kunnolla. Ne on kirstettäva aina sen jälkeen, kun vino- tai jjirisahauskulmaa on muutetu.

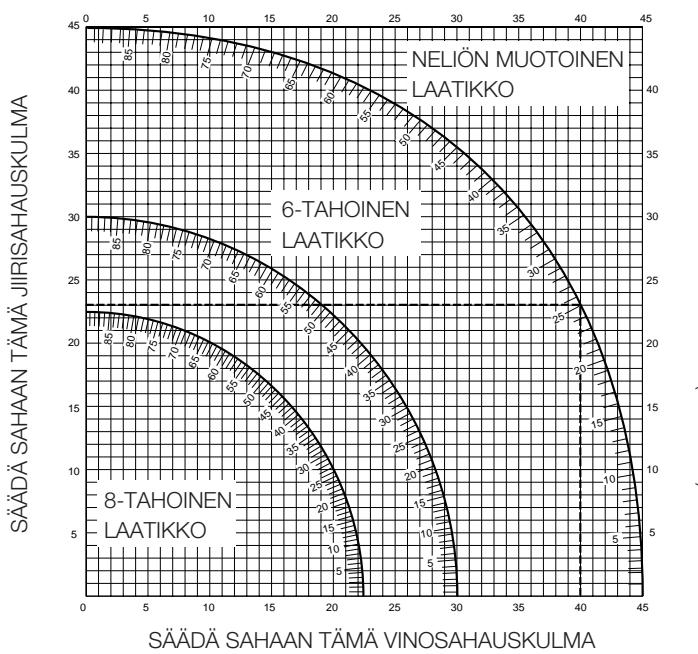

• Alla oleva kaavio auttaa sinua valitsemaan oikeat vino- ja jiriatusetukset tavallisimpia yhdistelmäsahauksia varten. Valitse haluamasi kulma "A" (kuva P2) työpiirustuksestasi ja katso kulmaa vastaava kaari kaaviosta. Seuraa kaaviota suoraan alaspäin, niin lóydät oikean vinosahauskulman ja suoraan poikittain, niin lóydät oikean jjirikulman.
• Aseta sahasi kulmien mukaisesti ja tee ensin pari koesahausta.
• Harjoittele sahattujen kappaleiden yhdistamista toisiinsa.
• Esimerkki: Nelikylkisen laatikon valmistaminen, jossa on 30^ ukkokulmat (kulma "A", kuva P2), kaytä ylemppää oikeanpuolista kaarta. Etsi 30 kaaren steikolta.
• Seuraa vaakasuoraan leikkaavaa vivaa kummallekin puolle, niin lyydät jjirikulman (23^)
• Seuraa vastaavasti pystysuoraan leikkaavaa vivaa yiös- tai alaspain, niin lóydát vinosahauskulman (40^)
• Kokeile aina ensin sahauskulmia jatepuuhun, jotta næt onko asetus oikea.

Alä koskaan ylità yhdistelmäjiirirajaa 45^ , vinokulma 45^ ja jjiri vasemmalle tai oikealle.

Tyokappaleen puristaminen (kuva A3)

Ei-rautametalleja sahattaessa tulee aina kaytttaa tyokappaleen puristinta.

• Useimmiten teran like riittäa pitämaan sahattavan materiaalin vakaasti vastetta vasten.
• Mikäli materiaaillila kuitenkin on taipumus nousta tai liukua eteenpän vasteesta, käytä lisävarusteena saatavaa materiaalipuristinta (28).

Lyhyiden tyostokappaleiden sahaaminen (kuva A4)

Pituusrajoitinta on hyvä käyttaa silinon, kun saaha lyhyitä työkappaleita (32) joko sarjana tai eripituisiki yksittäiskappaleiksri. Pituusrajoitinta voidaan käyttaa vain lisävarusteena saatatavan ohjauskiskoparin (26) kanssa.

Pitkien tyostokappaleiden sahaaminen (kuva A3)

Kannattele aina pitkä työstkappaleita.

Kuvassa A3 esitetään paras menettelytapa pitkien työstkappaleiden sahaukseen, kun sahaa käytetään vapaasti seisovana (kaikki osat on saatavina lisävarusteina). Nämä osat (jalustaa ja materiaialipuristinta lukuunottamatta) tarvitaan sekä sisä- etta ulkosyöttöpuolella:

• Jalusta (31) (mukana toimitetaan asennusohjeet).
• Ohjauskiskot (50 cm tai 1 m) (26).
• Kannattimet (30) ohjauskiskojukemiseen. Älä käytä Kannattimia koneen tukemiseen! Kannattimien korkeus on säädettävissa.
• Materialitukilevyt (27).
• Pöydän päätylevy (25) kiskojen tukemiseen (myös työskentelynn työpenkin avulla).
• Materiaalipuristin (28).

• Käantörajoitin (29).

• Aseta saha jalustalle ja sovita ohjauskiskot paikoilleen.

• Ruuvaa materiaalitukilevtyt (27) tiukasti kiinni ohjauskiskoihin (26). Materiaalipuristin (28) toimii nyt pituusrajoittimena.
• Asenna pōydān päätylevyt (25).
• Asenna käantörajoitin (29) takakiskoon.
• Käytä käntörajotinta (29) keskipitkiä ja pitkä työkappaleita varten.
• Käntörajotin voidaan asettaa sivuttain tai käntä pois tieltä, kun se ei ole käytössä.

Pyöröpöydän käytäminen (kuva A3 & A5)

Pyöröpytä (33) helppottaa suurten ja pitkien puukappaleiden käsittelyä (kuva A5). Se voidaan asentaa joko koneen vasemmalle tai oikealle puolelle. Pyöröpytä edellyttää lisävarusteena saatavan jalustan käyttoä (kuva A3).

Kokoa pyöröpytä jalustan mukana toimitettavien ohjeiden mukaisesti.

Vaihda jalustan mukana toimitettavat lyhyet tukitangot epasaannollisiin kiskoihin poydasta sille puolelle, milla poyttaa kaytetaa.
Noudata kaikkia pyöröpydän mukana toimitettavia ohjeita.

Suositeltava olevat sahanterät

Kovametallitera (TCT)	Käytötarkoitus	Halkaisija	Hammastus
Negativinen leikkuukulma	Puu,levyt paksut muoviprofilit	216	24
	Korkealaatuiset paneelit (hienosahausjälli), ohuet muoviprofilit	216	48
Negativinen leikkuukulma litteåkärkit hampaat	Ohuet muoviprofilit (esim. sälekaihtimet, sähköputket)	216	60

Ei-rautametallien sahaaminen

Kun sahataan ei-rautamalleja, konetta tulee käytä ainoastaan viistesahaustoiminnolla. Suosittelemme, etta vinoleikkaus- ja yhdistettyjä viistesahaustoimintoja ei käytetäisi ei-rautamalleihin. Konetta ei myoskään tule käytäa rautamallien sahaamiseen.

• Ei-rautametalleja sahattaessa tulee aina käyttaa työkappaleen puristinta.
  Varmista, etta tyostettä kappa on tiukasti paikalleen kiinnitetty.
• Käytä vain sellaisia sahanteriä, jotka sopivat ei-rautametallien sahaamiseen.
  Voiteluaineita kaytettäessain vahatai erotussuihke ovat suositeltavia. Alä kayta emulsioita tai sen tapaisia nesteitä.
• Liitä FI- tai DI-katkaisija koneen ja pääjohdon valille valttäksesi pienten metallilastujenaiheuttamia riskejä.

Fl-katkaisijan tulee tayttaa seuraavat vaatumukset:

nimellisjännite	230 V
nimellisvirta	16 A
reactioaika	< 15 ms
sulamisvirta	30 mA

Dl-katkaisijan tulee tayttä seuraavat vaatumukset:

DIN VDE 0661
nimellisjännite	230 V
nimellisvirta	16 A
sulamisvirta	30 mA
kaikkinapainen suljin	L+N+PE
PE-seuranta
pienjannitepäästö

Ota yhteys myyjääsi halutessasi tietoja sopivista lisātarvikkeista.

Kuljetus (kuva A1 & A2)

• Kun kuljetat sahaa, aseta vino- ja jirisahakulmat asentoon 0^ .
• Paina yhdistettyä alinta suojusta ja sahauspään lukituksen vapautinta (2) (kuva A1).

• Paina sahauspäätä alas ja paina alaslukituspainiketta (22) (kuva A2).

• Vie sahantera lepoasentoon ja paina poikittaislukkoa (17).

• Käytä aina Kantokahvaa (3) sahan kuljettamiseen.

Huolto-ohjeita

Elu-sahkotyokalusi on suunnitelu kaytettavaksi pitkān aikaa

mahdollisimman vahäla huololla. Asianmukainen käytto ja

säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Voitelu

Sähkötyokalusi e tarvitse lisävoitelua.

Puhdistus

Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.

Koneen ymparistöystävällinen havitys

Kun koneesi on käytetty loppuun, alä heita sitä tavallisten roskien mukana

pois, vaan vie se paikkakuntasi kierratyskesukkseen tai jata valtuutettuun

Elun huoltopisteeseen, jossa se havitetaan ymparistoystavllisellà tavalla.

Huolto

Mikäli koneeseen tulee vikaa, jatä se aina Elun valtuuttamaan

huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta

tuoteluettelostamme/hinnastostamme tai ota yhteytta Eluun.)

Jatkuvan tuotekehittelyn seurauktena namä tiedot saattavat muuttua.

Niistä emme ilmoita erikseen.

TAKUU

- YHDEN VUODEN TAKUU

Jos Elu-tuotteesi menee epakuntoon materiaali tai valmistusvikojen

takia 12 kuukaeden sisällä ostopäivastä, vaih damme viottuneet osat

uusiin tai vaihdamme koko yksikon ilmaiseksi edellyttäen, etta:

• Tuotetta ei ole käytety vaärin.
• Valtuuttamattornat hemkilot eivat ole yrittaneet korjata sitä.
• Päiväyksellä varustetu ostokuitti esitetään.

Lahimmän Eu-myyjäsi tai valtuutetun Eu-huoltopisteen osoitteen saat

voimassaolevasta tuoteluettelosta tai ottamalla yhteytta Eiuun.

Maahantuoja Suomi: Black & Decker Oy
