Tipo de producto	Proyector LED
Características técnicas principales	Tecnología LED, efectos de luz variados, control DMX
Alimentación eléctrica	100-240V AC, 50/60Hz
Dimensiones aproximadas	300 x 200 x 150 mm
Peso	2,5 kg
Compatibilidades	Compatible con sistemas DMX512
Tipo de batería	No aplicable
Tensión	100-240V
Potencia	50W
Funciones principales	Efectos de luz, cambio de color, modos automáticos y sonido a la luz
Mantenimiento y limpieza	Limpiar regularmente con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a verificar con el fabricante
Seguridad	No exponer al agua, usar en un ambiente ventilado
Información general útil	Ideal para eventos, conciertos e instalaciones temporales

Preguntas frecuentes - LYNX LED JBSYSTEMS LIGHT

¿Cómo puedo instalar el JBSYSTEMS LIGHT LYNX LED?

Para instalar el JBSYSTEMS LIGHT LYNX LED, comience por desempaquetarlo y verifique que todos los componentes estén presentes. Luego, siga el manual de usuario para fijarlo a la superficie deseada utilizando los soportes proporcionados.

¿Qué tipo de fuente de alimentación es necesaria para el JBSYSTEMS LIGHT LYNX LED?

El JBSYSTEMS LIGHT LYNX LED requiere una alimentación de 230 V AC. Asegúrese de que la fuente de alimentación sea compatible antes de usarlo.

¿Cómo puedo cambiar los modos de iluminación del JBSYSTEMS LIGHT LYNX LED?

Para cambiar los modos de iluminación, use el control remoto proporcionado o el panel de control ubicado en el dispositivo. Consulte el manual de usuario para más detalles sobre los diferentes modos disponibles.

¿Qué hacer si el JBSYSTEMS LIGHT LYNX LED no se enciende?

Si el JBSYSTEMS LIGHT LYNX LED no se enciende, verifique primero si el dispositivo está correctamente conectado y si la alimentación funciona. Si todo parece en orden, intente reiniciar el dispositivo desconectándolo y luego volviéndolo a conectar.

¿Cómo limpiar el JBSYSTEMS LIGHT LYNX LED?

Para limpiar el JBSYSTEMS LIGHT LYNX LED, use un paño suave y seco. Evite usar productos químicos agresivos o agua directamente sobre el dispositivo.

¿Es el JBSYSTEMS LIGHT LYNX LED adecuado para uso en exteriores?

El JBSYSTEMS LIGHT LYNX LED está diseñado principalmente para uso en interiores. Si desea usarlo al aire libre, asegúrese de protegerlo de las inclemencias del tiempo y la humedad.

¿Cómo puedo sincronizar varios JBSYSTEMS LIGHT LYNX LED juntos?

Para sincronizar varios JBSYSTEMS LIGHT LYNX LED, use la función Master/Slave disponible en el dispositivo. Consulte el manual de usuario para las instrucciones detalladas sobre la configuración.

¿Dónde puedo encontrar piezas de repuesto para el JBSYSTEMS LIGHT LYNX LED?

Las piezas de repuesto para el JBSYSTEMS LIGHT LYNX LED se pueden pedir a su distribuidor local o directamente en el sitio del fabricante.

¿Cuál es la vida útil de los LED en el JBSYSTEMS LIGHT LYNX LED?

La vida útil de los LED en el JBSYSTEMS LIGHT LYNX LED se estima en aproximadamente 50,000 horas, según el uso y las condiciones ambientales.

¿Es el JBSYSTEMS LIGHT LYNX LED compatible con controladores DMX?

Sí, el JBSYSTEMS LIGHT LYNX LED es compatible con controladores DMX. Asegúrese de seguir las instrucciones de configuración en el manual de usuario para una integración correcta.

MANUAL DE USUARIO LYNX LED JBSYSTEMS LIGHT

Manual de instrucciones ES

Manual do utiliser PT

WWW.BEGLEC.COM

ADVERTENCIA: PELIGRO! nunca exponga la lente a la luz solar directa, aun durante un periodo corto!
IEsto能把 fazer el efecto de luz o incluso Causear el fuego!

Recicular aparato y pilas usadas de forma ecologica conforme a las dispositions legales de su pais.

PT-COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funciona bajo的前提下 de comendar a utiliser estaupon.

CHARACTERÍSTICAS

Estaiedadestapraeba deinterferenciasad radio.Este productocumplelos requisitosde las directrices nacionesy europesactuales.Sehaestablishido la conformidad ylas instruetiones ydocumentos correspondientes han sido depositos porel fabricante.

• Atractiva cabeza móvil de alta的技术ía para DJs profesionales, compañero de alquiler y discotecas

• Se bajo en Tecnología LED de 20 varios:

• Bajo consumo de energia (economico)

• Colores muy brillantes en comparación con los efectos de lámparas halógenas
  No hay que sustituir las lamparas
• Casi no produce calor

• Peso ligero (no besoina transformadores de lámpara)

• Optica excellente para gobos bien definidos y gran emisión luminosa

• Regulación de intensidad luminosa 0-100% y función estroboscópica ultra rápida
• Excelentes programas incorporedados para expectáculos de luces maravillosos en constante cambio:

Control DMX: 6 canales (panorámina, inclínación, colores, gobos, regulator de intensidad luminosa, efectos estroboscópicos)
- Independiente: se activa por sonido con micrófono intermo
- Maestro/esclavo: expectáculosperfectamente sincronizados

• 8 gobos + abierto, equipo con.option de sacudida de gobos
• Rueda de color independiente (8 colores + blanco)
• Reposicionamento X/Y automatico
• Controlador remot CA-8 optional disponible

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utiliser estaunidad, compruebe que no haya habido días durante el transporte. Si observa alcún día, no utilise el dispositivos y consulte primero a su distribuidor.
• Importante: Este dispositivo a salido de nosas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estricmente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma exclude del garantía. El distribuidor no asumiráunga responsabilidad por qualier defecto o problema que surja por no haber seguido el manual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendé este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instrucciones de funciona
• Unidad LYNX
• 1 Soporte de abrazadora + 2 pernos

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el risgo de electrocución, no quite la cubierta superior. Ninguna pieza usable adentro para el uso. Dirijase unicamente a personalriallicado.

El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos no isolados donde un voltaje peligioso constituya un riesgo grande para causar una eventual electrocución.

El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de importantes instrucciones de operation y deostenimiento tenidas en cuenta en el manual de uso.
Este"simbolo significa:uso para el interior solamente.
Este"simbolo significa:Lealas instrucciones.
Este Trickbone se determina: la distancia minima de objetivos iluminado. La distancia minima entre el projector y el objecto iluminado debe ser más de 1 metro.
- Afín de evaporar todo riesgo de incendio o electrucución, no exponer el aparato a la lluvia o ambiente humedo.
- Un nuevo efecto de luzailles timescausalgun olor y/o humo no deseados. Esto es normal y desaparece despues de algunos horas.
- Para evaporar fuego o ríesgos de descargas no exponga este aparato a la lluvia o humedad.
- Para evaporar que se forme condensation en el interior, permita que launidad se adapte a las temperatas circundentes cuando la lleve a una habitacion calidaupon de transporte. Condensationalgunes vezes impide que launidad funcione a rendimiento pleno o peute incluso causar daños.
-Estaunidadesóloparausointerior.
- No colocque objetivos metalicos o derrame liquidos dentro de launidad. Podía resultar descarga electrica o mal configuracion. Si unbjecto extraño entra en launidad, desconnecte inmediamente la fuente de alimentacion.
- Coloque la instalación en un lugar bien ventilado, alejado de cualquier material inflamable y/o liquidos. La instalación debse ser fjada al menos a 50 cm. de distancia de los muros circundentes.
- No cubra ninguna aperture de ventilacion ya que thiso podrfa resultar en sobrecalentamento.
- Evite su uso en ambientes polvorientos y limpie la unidad regularamente.
- Mantenga la unidad alejada de los niños.
- Personas sin experiencia no poderieran manejar este aparato.
- La temperatura maxima de ambiente es 40^ . No use esta unidad a temperatas mas elevadas.
- Asegürese de que el airea por debajo del situo de instalacion está libre de personas ajenas durante el montaje, desmontaje y reparacion.
- Siempre desenchufe launidad cuando no la use por un periodo de tiempo largo o comendaruna reparación.
- La instalación electrica deben ser:llevada a cabo solo por personalriallicado,acordea las regulaciones para segudadlectrica y mecnica de su Pais.
- Compruebe que el voltaje disponible no es superior al que aparece en el panel trasero de la unidad.
- El cable de alimentación deben estar siempre en perfectas conditiones: apague el aparato inmediamente cuando el cable de alimentación está roto o dañado. Debe ser substituido por el fabricante, su servicios技术和 other personacialidad.
- Nunca deje el cable de alimentacion entrada en contacto conOthers cables!
-Esta instalaciondebeserconectadaatiemarparacomplirconlasregulacionesdeseguidad.
- No conecte launidad a ningún paquete de reducción de luz.
- Siempre use un cable de seguridad apropriado y certificado cuando instale launidad.
- Para prevenir descargas electricas, no abra la tapa. No hay partes que couldan ser reparadas por el usuario en su interior.
- Nunca repare un fusible o haga un bypass al fusible. Siempre sustituya el fusible dañado por un fusible del mesmo tipo y espécificaciones electricas!
- En el caso de problemas serios de manejo, deben de usar la instalación y contacte con su vendedor inmediamente.
- La carca y las lentes deben serambiadas si hay daño visible.

• Por favor, use el empaquetado original cuando el aparato deba ser transporte.
• Debido a motivos de seguridad está prohibido hacer modificaciones sin autorizar a la unidad.

Importante: Nunca mire directamente a la fuente de luz! No use el efecto en presencia de personas que sufran de epilepsia.

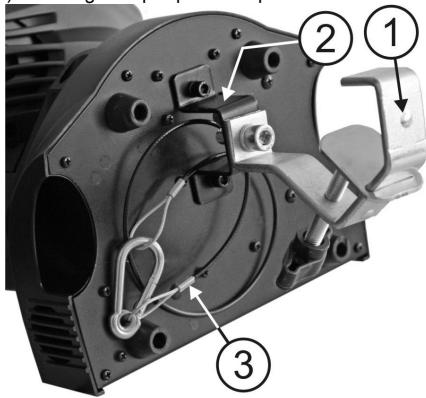

MONTAJE SUPERIOR

• Important: La instalaciónsoledebelelvarasecabo por personal的技术icucualificado.Una instalacionincorrectepuedeprovocarlesionesgraveyslodañosenla propidad. El montaje superiorrequiremuchaexpersiencia!Debenrespetarseloslimitesdecargadefonacioniento, debenutilizarasesimulacionesdeinstalacionhomologados,eldispositivoinstaladodebiseinspeccionarse regularmenteporsuseguidad.
• Asegürese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las areas exteriores donde estas能把 andar o sentarse.
• Antes del montaje asegürese de que el area de la instalación pueda soportar una energia minima de 10 vezes el peso de la unidad.
• Utilice siempre un cable de sécurité (N° 3 en laImagen) homologado que pueda soportar 12 vezes el

pseudo del dispositivo cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna pieza de la instalacion pueda caerse mas 20~cm si falla el accesorio principal.

• El dispositiivo debe fjarse correctamente; jun montaje con giro libre es peligrosso y no debe considerarse!
• No cubra ninguna abertura de ventilaciónrial que podrá producirse un sobrecalentamento de launalidad.

• El operarioDebe asegurar de que las instalaciones relacionadas con la seguridad son aprobadas por un experto antes de utilizeslas por primera vez. Las instalaciones deben inspeccionarse anually para una personaequalida para asegurar que la seguides es optima.

• Garra optional

• Adaptador especial (incluido)
• Cable optional de seguridad

CONFIGURACION DE LA UNIDAD

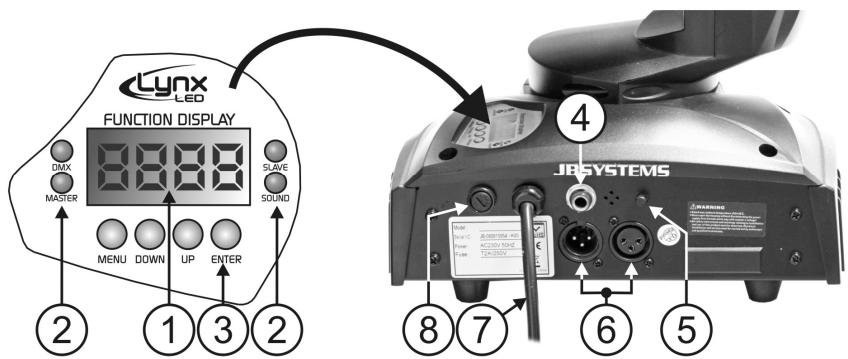

PANEL DE CONTROL:

1. DISPLAY muestra los variedes menus y las.optiones seleccionadas.
2. LEDs

DMX	Fijo	Entrada DMX presente
MASTER	Fijo	Modalidad maestre
SLAVE	Fijo	Modalidad esclava
SOUND	Parpadeando	Activación de sonido

1. Botones

MENU	Para selecciónar las functiones de programación
DOWN	Para ir hacerships en las functiones seleccionadas
UP	Para ir hacer delante en las functiones seleccionadas
ENTER	Para confirmar las functiones seleccionadas

1. ENTRADA DE CONTROL REMOTO: Se utilizes para conectar un controlador manual CA-8 stencil cuando launidad se usa en modalidad independiente o maestra/esclava.
2. SENSIBILIDAD: Se utilizes paraaabstar la sensibilidad del micrófono cuando la unidad se usa en modalidad independiente o maestra/esclava.

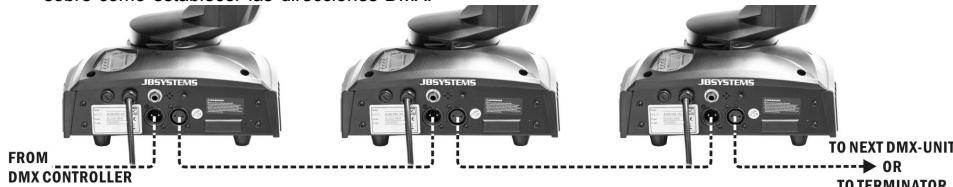

3. ENTRADA/SALIDA DMX: Se utilizes para unión DMX512. Utilice un cable XLR equilibrado de 3 clavijas M/H de buena calidad para unir lasunas.
4. CABLE DE ALIMENTACION: compruebe la tension de red (debe ser de 230V 50Hz) antes de insertar el cable!
5. FUSIBLE DE RED: Sustituyaiami el fusible fundido por un fusible de las malmas caracteristicas. (250V/2A lento)

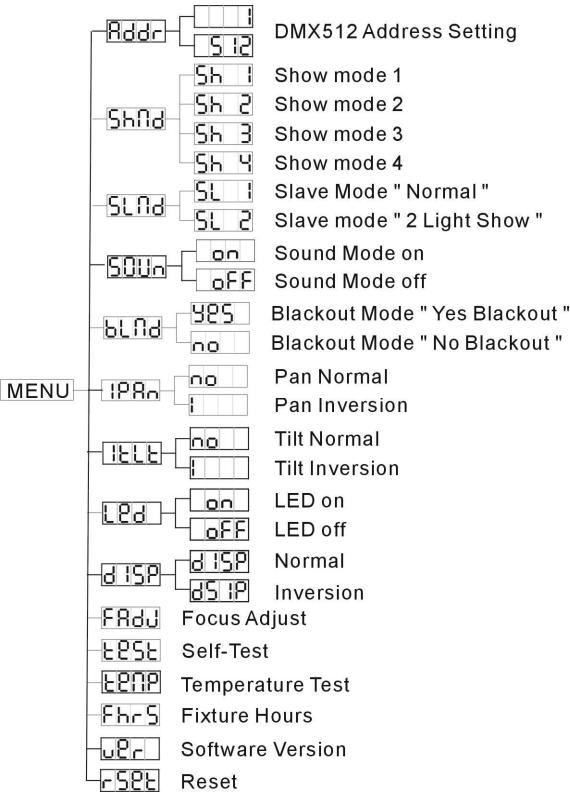

MENÜR PRINCIPAL:

• Para selectionarrialquiera de las functions preestablecidas, pulse el boton MENU hasta que aparezca en pantalla la optacion que desee.
• Seleccion la referencia con el boton ENTER. La pantalla parpadeará.
• Utilice los botones DOWN y UP para Cambiar la modalidad.
• Una vez que haya的选择acion la modalidad necesaria, pulse el botón ENTER para selectionar. Después de 8segundos la pantalla volveráautomática a lasmericanas principales sin ningún cambio. Paravolver a lasmericanas sin hacer cambios pulse el botón MENU duranteunos 2segundos. Lasmericanas se muestran a la derecha.

Ajuste de la direccion

DMX512

Se utilizes paraaabstar la direccion de inicio en una configuracion DMX.

• Pulse el botón MENU Hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para Cambiar la direccion DMX512.
• Una vez que se mueste la direccion correcta en pantalla, pulse el botón ENTER para guardarla.

(o volver automatistically a las functions principales sin hacer ningún cambio tras 8 segundos) Para volver a las functions sin hacer Cambios pulse el botón MENU de nuevo duranteunos 2segundos.

Shnd Modalidad Espectaculo

Se utilizes para seleccionar la modalidad Espectaculo cuando se usa de forma independiente o en modalidad majestra/esclava.

• Pulse el botón MENU 5h1d hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.

• Utilice los botones DOWN y UP para seleccionar las modalidades:

• 5h Modalidad Espectáculo 1 - El aparato se coloca en el sueño. Ángulo de movimiento de inclinación 210^ .

• Sh 2 Modalidad Expectaculo 2 - El aparato se fija bajo del techo. Ángulo de movimiento de inclínación 90^ .
• Modalidad Espectáculo 3 - El aparato se coloca en un PODIO, delante de los expectadores. El Fofo siempre se proyección en Directions en la direction de la audiencia; p.ej. delante del escenario. Ángulo de movimiento panoramaico (de izquierda a derecha a izquierda): 160^ . Ángulo de movimiento de inclínacion: 90^ ( 60^ por encima del horizonte; 30^ por bajo del horizonte.)

• 5h4 Modalidad Expectaculo 4 - El aparato se fija bajo del techo. ElIFO se proyecta principalmente delante del escenario. Angulo de movimiento panoramicico (izquierda a derecha a izquierda): 160^ . Angulo de movimiento de inclinacion: 90^ (vertical, frontal 75^ ; trasero 15^ )

• Una vez que se muestre la modalidad correcta en pantalla, pulse el botón ENTER para guardarla. (o volver automatically a las functions principales sin hacer ningún cambio tras 8 segundos)

Para volver a las functions sin hacer Cambios pulse el botón MENU de nuevo durante uno 2segundos.

SLAD Modalidad esclava

Se utilizes para hacer que launidad esclava funciona de wayra opuesta a la maestra o en total sincronizacion.

• Pulse el botón MENU SLndhasta que se mueste en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el boton DOWN y UP para selectionar entre las modalidades (normal) o (Espectaculo de 2 luces).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatistically a las functions principales sin hacer ningún cambio tras 8 segundos)

Para volver a las functions sin hacer cambio pulse el botón MENU de nuevo durante uno 2segundos.

Sound Mode

Se utilizes solo para hacer funciona la unidad al ritmo de la musica y también en modo maestro/esclavo

• Pulse el botón MENU Saún hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el boton DOWN y UP para selectionar entre las modalidades [on ooff].
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatistically a las functions principales sin hacer ningún cambio tras 8seguidos) Para volver a las unidades sin hacer Cambios pulse el botón MENU de nuevo durante uno 2seguidos.

bLId Modalidad Oscurecimiento

Modalidad Oscurecimiento: cuando no se detectaonga signal DMX, launidadenta en modalidad Oscurecimiento y expects a la signal DMX.
Sin modalidad Oscurecimiento: cuando no se detectaonga signaled DMX, la unidad para automatamente a modalidad independiente.
- Pulse el botón MENU bl ndhasta que se muestre en la pantalla.
- Pulse el botón ENTER, la pantalla comienza a parpadear.
- Utilice el botón DOWN y UP para selectionar la modalidad b (oscurecimiento s) o n bo (oscurecimiento no).
- Una vez que haya的选择acionla modalidad, pulse el boton ENTER para guardarla. (o volver automatamente a las functions principales sin hacer ningún cambio tras 8seguidos) Paravoltaraslasfunceionessinhacercambios pulseelbotomENUde novo duranteanos2seguidos.

IPan Inversión panoramaica

Normal: El movimiento panoramicico no se invierte.

Inversión panorama: Elmovementipanorámico se invierte.

• Pulse el botón MENU I Panhasta que se mueste en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selectionar la modalidad (normal) o (inversión panorámerica).
• Una vez que haya的选择acion la modalidad, pulse el botón ENTER para guardarla. (o volver automatamente a las functions principales sin hacer ningún cambio tras 8seguidos) Paravoltarasuccessionsinhacercambios pulseelbotonMENDu de novo duranteanos2segundos.

TELE Inversión de inclínación

Normal: El movimiento de inclinación no se invierte.

• Pulse el botón MENU ḊL̅L Ḍhasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selectionar la modalidad (normal) o (inversión de inclínación).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatamente a las functions principales sin hacer ningún cambio tras 8seguidos) Para volver a las unidades sin hacer Cambios pulse el botón MENU de nuevo durante dos 2 seguidos.

LED Pantalla de LED

Pantalla encendida: la pantalla siempre está encendida.

Pantalla apagada: la pantalla está apagada cuando no se utilizes.

• Pulse el botón MENU hasta que la pantalla mueste [Ed]
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para selectionar on (pantalla siempre encendida) o OFF (pantalla apagada cuando no se usa).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatamente a las functions principales sin hacer ningún cambio tras 8seguidos) Paravoltarasuccessionsinhacercambios pulseelbotonMENurdeno duranteanos2seguidos.

DISP Inversion de pantalla

Pantalla normal: la pantalla se pueda leer cuando launidad está en el suejo. Inversión de pantalla: la pantalla se pueda leer cuando launidad está montada al revises.

• Pulse el botón MENU iSPhasta que se mueste en la pantalla . (pantalla normal)
• Pulse el botón ENTER para Cambiar entre d15P* (pantalla normal) y dS1P* (inversión de pantalla).
• Después de 8 seguidos su elección se guardará automatistically.

Se utilizes para ayudarle a ajustar el enfoque del haz de luz y gobos.

• Pulse el botón MENU FRduJhasta que parpadee en la pantalla.
• Pulse el botón ENTER para que launidad vaya a la posición "inclínación 90^ ".
• Pulse el botón ENTER para que la unidad vaya a la posición "panorámica 0^
• Pulse el botón ENTER para que launidad vaya a la posición “panorámica 90^ ”.
• Pulse el botón ENTER para que launidad vaya a la posición “panorárica 180^ ”.
• Pulse el botón ENTER para que launidad vaya a la posición "panorámica 270^

En los 5 pasos anteriores podra ajustar el enfoque con los botones UP/DOWN en la unidad (la pantalla muestra el estado en enfoque actual).

Atencion:onga en conta que solo可以选择 ajustar un "enfoque medio" para las 5 posiciones, por lo que no es possible ajustar el enfoque perfectamente nitido para todas las direcciones.
- Para volver a las sistemas pulse el botón MENU.

Se utilizes para activar un programa de "autodiagnostico" que muestra todas las posibilidades de la unidad.

• Pulse el botón MENU EPSE hasta que parpadee en la pantalla.
• Pulse el botón ENTER para起初 el programa de autodiagnosticismo interno.
• Para volver a lasmericanas pulse el botón MENU.

TEPN Temperature

Se utilizes para做不到 la temperature bajo el condimento de la lámpara

• Pulse el botón MENU hasta que el signo ENP parpadee en la pantalla.
• Pulse el botón ENTER y la temperatura se做不到 en la pantalla.
• Para volver a las unidades pulse el botón MENU otra vez.

Fhr5 Horas del aparato

Se utilizes para做不到 el número de horas de funciona en la unidad.

• Pulse el botón MENU [FhrS]hasta que parpadee en la pantalla.
• Pulse el botón ENTER para estar el número de horas de funciona en la pantalla.
• Para volver a lasmericanas pulse el botón MENU.

UER Software version

Se utilizes para comprar la version de software que vale la unidad

• Pulsar el botón MENU hasta que uRr parpadee en el display.
• Pulsar el botón ENTER para estar la version de software en el display.
• Para volver a las functions presionar el botón de MENU.

rSET Restaurant

Se utilizes para restuarar la unidad.

• Pulse el botón MENU [SEE]hasta que parpadee en la pantalla.
• Pulse ENTER para restuarar todos los canales a su posicion estandar.
• Para volver a lasmericanas pulse el botón MENU.

Compruebe también el capitulo sobre la configuracion del canal DMX de la unidad para saber como forzar una restauracion mediante DMX.

INSTALACION ELECTRICA + DIRECCIONAMIENTO

Important: La instalación electrica sólo debe ser技术水平 a cabo por personalriallicado, de acuerdo con la regulaciones sobre seguidadlelectrica y mecanica de su pays.

Instalacion eletrica para 1 unidad independiente:

• Inserte el cable de red electrica. Launidad comienza a funciona instantanamente en modalidad independiente.

Observación 1: Puede conectar un controlador CA-8 remoto a launidad si desea disponible de más control. Consulte "Manejo de launidad" para saber como hacerlo.

Observación 2: Si no hay emisión, asegúrese de建立起lecer la unidad en modo maestro y seleccione el mode blackout en "NO" (consulte el capítulo anterior)

Instalacion electrica de una o mas unidades en modalidad maestra/eslava:

• Conecte de 2 a un máximo de 16 unidades juntas mediante cables de micrófono equilibrados de buena

calidad. La primera unidad en laceda se comporará como el maestro (master), las otheras unidades actuarán automatistically como esclavos (slaves).

• Asegürese de que todas las unidades están connectadas a la red electrica.
• Ya está!

Observación: Puede conectar un controlador CA-8 remoto a launidad maestre si desea disponible de más control sobre el funcionaimiento maestro/esclavo.

Instalacion electrica en modo DMX:

• El protocolo DMX es una seals de alta velocidad muy realizada para controlar equipo de iluminacionelligente. Necesita conectar en capena tipo margarita su controlador DMX y todas las unidades conectadas con un cable equilrado de buena calidad.
• Se utilizes conectores XLR de 3 pines y conectores XLR de 5 pines, no obstar, el conductor XLR de 3 pines es más popular porque这些东西 son compatibles con los cables de audio equilibrados.

Disposión de pines en el conector XLR de 3 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+)

Disposicion de pines en el conector XLR de 5 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+) ~ Pines4+5 no se utilizes.

• Para evitar un comportamento anomalo de los efectos luminosos, deben a interferencias, debenunarun terminatorde 90 a 120 al finalde la cadena. Nuncautiliceb cablesdivisoresenY,Nofuncionaran!
• Asegürese de que todas las unidades están connectadas a la red electrica.
• Cada efecto luminoso en la cadena nécessita disponible de su propia direccion de inicio de forma que sepa que command del controladorDebe descodificar. En la?siguevemento tendrad information sobre como建立起 las direcciones DMX.

- AJUSTE DE LA DIRECCION DE INICIO CORRECTA:

Consulte el capítulo anterior (ajuste de Directions DMX-512) para saber comoaabrar la direccion de inicio en esta unidad. La direccion de inicio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario que direccion de inicio debeaabrar porque this dependeracompletamente del controlador que utilise... Consulte el manual de usuario de su controlador DMX para saber que direcciones de inicio debeaabrar.

CONFIGURACION DMX DE LYNX:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6
Pan	Tilt	Strobe	Gobo	Color	Dimmer
540°	270°	248-255OpenRandom StrobeOpen	255 Rotation Fast	255 Rotation Fast	255 100%
		190-231Fast openslow close	128 Rotation Slow
		182-189Open	122-127	128 Rotation Slow
		140-181Slow openfast close	108-114	120-127 Blue
		132-139Open	093-100	105-119 Yellow
		16-131	086-092	090-104 Green
			079-085	075-089 Light Blue
			072-078	060-074 Orange
			064-071	045-059 Pink
			058-063	030-044 Light Yellow
			051-057	015-029 Light Green
			044-050	000-014 White
		8-15OpenBlackout	022-028	000-014 White
			015-021	000-014 White
			000-007	00%

MANEJO DE LA UNIDAD

Cada vez que enciende la unidad, se做不到a "MS20" en la pantalla, todos los motores volveran a su posicion original y peut que oiga algunos ruidos durante 20 segundos. Despuys de this, la unidad estara lista para recirbla el signal DMX o ejectar los programas incorporados.

PUEDE MANEJAR LA UNIDAD DE CUATRO FORMAS:

○ Mediente la función preprogramada incorpora da maestra/esclava
○ Mediente el controlador fácil CA-8
○ Mediente controlador universal DMX

MEDIANTE LA FUNCION PREPROGRAMADA INCORPORADA MAESTRA/ESCLAVA:

Selección esta unidad cuando(depue un expectáculo luminoso instantáneo. Uniendo las unidades en conexión maestra/esclava, la primera unidad controlaré el resto de unidades para proportionscar un expectáculo luminoso automatico, sonoro y sincronizado. Su entrada DMX no tendría nada connectado y su LED de maestra está encendido constantemente y el LED de sonido parpadeará con la música.

Important! :Estamericano.
En el menu de la unidad maestra eseste desactivada, en caso contrario, no occurs
nada! Lea mas sobre this opacion en el parrado "Menu principal".

• MAESTRA dispone de 4 espécáculos incorporedos: Puede selecciónar (esperçáculo 1), (esperçáculo 2), (esperçáculo 3) o (esperçáculo 4) directamente en el menú de la unidad maestre.
• ESCLAVA dispone de 2 OPCIONES de configuracion: Las otheras unidades se ajustan en modalidad esclava (el LED de esclava está Constantamente encendido). Para create un gran expectaculo luminoso, pueda introducir movimientos de contraste (panorármica/inclinación de la unidad esclava se invie

de las unidades esclavas puede ir a la option SLnd y seleccionar:

Esclava normal: la unidad esclava funciona en sincronizacion con la maestra.
Espectaculo de 2 luces: la unidad esclava referencia en opesoracion a la maestra.

- MEDIANTE CONTROLADOR FÁCIL:

Cuando se utilizes en modalidad maestra/esclava, le recomendamos encarecidamente que utilise el "controlador fácil" CA-8. Conecte estelittle controlador al jack de 1 / 4 "de la unidad maestra y podra controlar lassiguientes FUNCIONES:

Stand By	Oscurece launidad
Function	1. Sync. Strobe 2. Two-light strobe 3. Sound Strobe	Selección de Aspectúculo 1-4	1. Pulse brevemente: se cambian los colores 2. Pulse durante 1 segundo: se cambian los gobos
Mode	Sonido (LED apagado)	Show (LED parpadeando)	LED ON

MANTENIMIENTO

• Asegürese de que debajo de la zona del lugar de instalación no haya personas durante elostenimiento.
• Apane la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfiado.

Durante la inspeccion deben comprobar losesionales+puntos:

• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezas deben aplterse firmamente y no corroerse.
• Las carcasas, las fjaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan presentar..., ninguna deformidad.
• Cuando una lente optica estávisiblemente dañada por gritas o rasguños profundos, deben ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediamente incluso si el problema detectado es(PCqueño.
• Para proteger al aparato del sobrecalentamento, las aletas de refrigeracion (si las hubiera) y las aberturas de ventilacion deben limpiarse mensualmente.
• El interior del dispositivo deben limpiarse anuallymente mediante una aspiradora ochorro de aire.

• La limpieza de las lentes internas y externas y/o espejos debenelligence a cabo periodicamente para optimizar la emisión luminosa. La fecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes humedes, con humano o specialmente sucios peuvent provocar una mayor accumulacion de sociedad en los elementos opticos del aparato.

• Limpie con un paño suave utilizando productos de limpieza de cristales normales.

• Seque sempre las piezas con cuidado.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos opticos internos al menos una vez cada 90 días.

Atencion: jLe recomendamos encarecidamente que la limpieza interna sea llvada a cabo por personalriallicado!

ESPECIFICACIONES

Entrada de red:

Consumo de energia maximal:

Control de sonido:

Panorámina/inclínacion:

Angulo de haz:

Conexiones DMX:

Led:

Tamaño:

Peso:

CA 230V, 50Hz

55 Watt

Micrófono interno

540^ / 270^

14°

3 clavijas XLR macho / hembra

1 LED blanco de 20 varios

Consulte el grafico

4,8 kg

Toda la informacion está sujeta a Cambios sin previo aviso Puede descargar la ultima version de este manual de usuario en unsere pagina Web: www.beglec.com

MANUAL DO UTILIZADOR

Obrigado por ter adquirido este produits da JB Systems. De modo a tirar total proveito das possibilidades deste produits, por favor leia this manual com atencao.

CHARACTERISTICAS

Usado para做不到o numero de horas de trabajo da unidade

COMO UTILIZAR A UNIDADE

Consumo maximalo de potencia:

55 Watt

Controlo de som:

Microfone interno

Mov. Horizontal/Vertical:

540^ / 270^

Angulo do feixe:

14^

Ligaoes DMX:

XLR 3 pinos macho / femea

Led:

1 LED Branco 20Watt

Dimensoes:

Ver diagrama

Peso:

4,8 kg

Estas informacoes estao sujeitas a alteracoes sem aviso previo
