BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JS Systems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Auffälliger Hightech-Moving-Head für professionelle DJs, Verleihfirmen und Discotheken
  Ausgestattet mit 20WATT LED-Technologie:

Sehr geringe Leistungsaufnahme (gunstig für die Geldbörse!)
- Außerst leuchtende Farben verglichen mit Geräten mit Halogenlampen
- Kein Leuchtenaustausch!
Praktisch keine Wärmeabgabe
Leichtgewichtig (keine Lampentrafos erforderlich)

• Groß Lichtleistung und messerscharfe Gobos dank ausgezeichneter Optik.
• 0-100% Dimmung und ultra schnelle Strobe-Funktion
• Ausgezeichnete eingebaute Programme für herrliche, abwechselungsreiche Lichtshows:

DMX-Steuerung: 6 Kanäle (Pan, Tilt, Farben, Gobos, Dimmer, Strobe)
- Standalone: musikgesteuert mit eingebautem Mikro
- Master/Slave: wundervolle synchronisierte Shows

• 8 Gobos + open, ausgestattet mit Gobo-Shaking (Schüttel)-Funktion
• Getrenntes Farbrad (8 Farben + weil)
• Automatische X/Y Rückstellung
  Wahlweise CA-8 Fernsteuerung erhältlich

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
LYNX Gerat
- Befestigungsbügel + 2 Schrauben

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 1 Meter betragen.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
  Zur Vermeidung von Kondensation im Inneren des Gerats,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerates oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen让他们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
  Gerat nicht an einen Dimmer anschließen.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Der sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

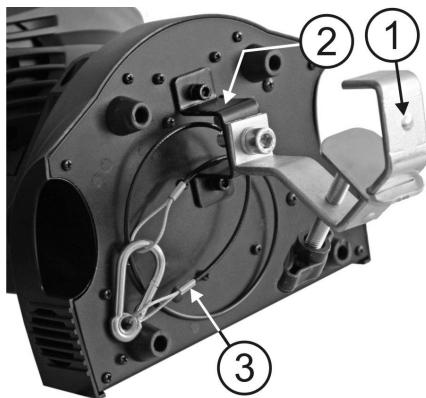

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschäftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
- Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
- Gerat in gut belüfelter Position installieren,weit enternt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
- Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
- Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
- Benutzen Sie stets ein zulässiges Sicherheitskabel (Nummer 3 auf der Abbildung), dass das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein

Absacken des Gerats von mehr als 20 cm verhindert, sollte die Befestigung brenen.

• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß sicheren, dass die sichereitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.

• Installationen sollenn jährlich durch qualifiziertes Fachpersonal inspi Ziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

• Als Zubehör erhältliche Klemme

• Spezielle Klemme (einbegriffen)
• Als Zubehör erhältliches Sicherheitskabel

EINSTELLEN DES GERÄTS

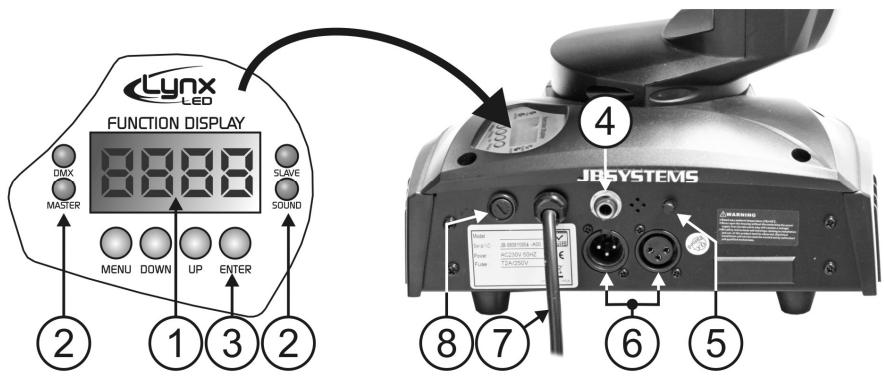

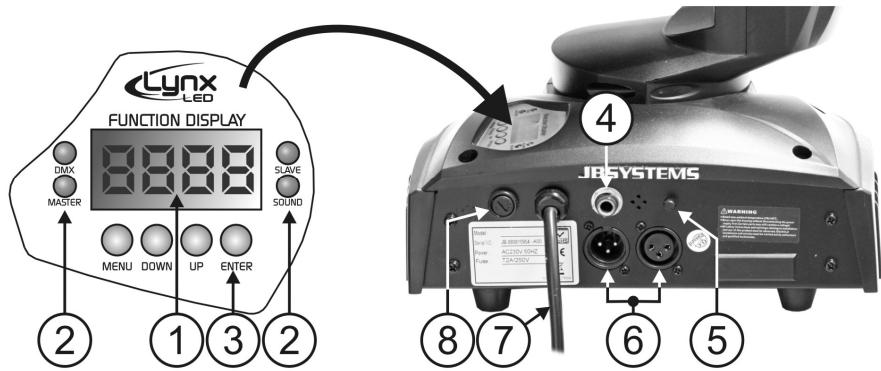

- BEDIENFELD:

1. DISPLAY zeit die verschiedene Menus sowie ausgewählte Funktionen.

2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahr der Programm Funktionen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.

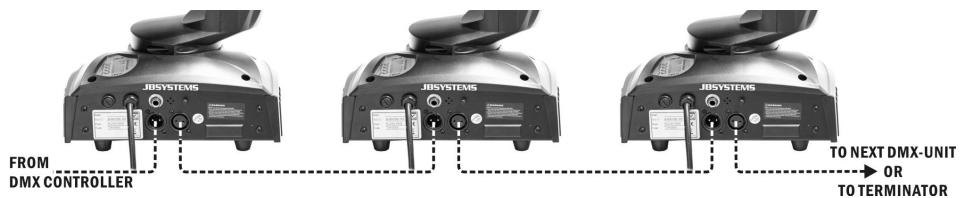

3. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitat hochwertiger 3-Stift XLR M/F abgegliechener Kabel empfohlen.
4. NETZKABEL: Überprüfen Sie die Netzspannung genaustens (muss 230V 50Hz sein), ehe Sie das Kabel anschließen!
5. NETZSICHERUNG: Ersetzen Sie die Sicherung stets durch eine gleichwertige Sicherung! (250V/2A träge)

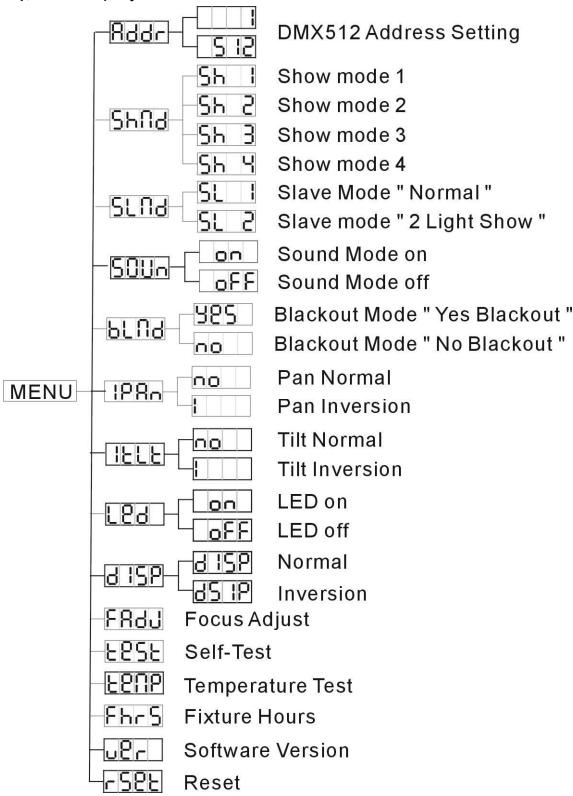

HAUPTMENU:

• Zur Auswahl jeglicher voreingestellter Funktion MENU-Taste so lange drücken, bis das gewünschte Display angezeigt wird.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
  Mit ABWARTS und AUFWARTS Betriebsart wahlen.
• Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENÜ-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drucken bis Rddr im Display angezeigt wird.
• EINGABE (ENTER) drücken und das Display beginnt zu blinken.
  Mit ABWARTS und AUFWARTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENTÜ-Taste erneut drücken.

Showbetrieb

Zur Auswahl des Showbetriebs in Einzel- oder Reihenbetrieb.

• MENU-Taste drücken bis Shnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Show 1), (Show 2), (show 3) oder (show 4) auswahlen:

Show 1:Bodenmontage,Neigungswinkel 210^
Show 2: Deckemontage, Neigungswinkel 90^

Show 3: Montage auf dem Lautsprecher,

Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispisseweise vor der Bühne. Schwenkwinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ ( 60^ oberhalb des Horizonts, 30^ unterhalb des Horizonts)
- Show 4: Montage unter der Decke. Der Scheinwerfer projeziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ (vertical, vom 75^ , hinter 15^ )

• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Um zu den Funktionen zusückzukehren, ohne eine Änderung vorzunehmen, halten Sie die MENU Taste wieder ungebär 2 Sekunden lang gedrückt.

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drücken bis 5ND im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (2 Lightshow) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Um zu den Funktionen zurückzukehren, ohne eine Änderung vorzunehmen, halten Sie die MENU Taste wieder ungebär 2 Sekunden lang gedrückt.

Sound Mode (Musikmodus)

Damit das Gerät im Takt der Musik arbeitet bei Verwendung im Standalone- oder Master/Slave-Betrieb

• MENU-Taste drucken bis 504 im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit DOWN und UP on oder oFF auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Um zu den Funktionen zusückzukehren, ohne eine Änderung vorzunehmen, halten Sie die MENU Taste wieder ungebär 2 Sekunden lang gedrückt.

Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout und wartet auf das DMX-Signal.
Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drücken bis blnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder (kein Blackout) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Um zu den Funktionen zusückzukehren, ohne eine Änderung vorzunehmen, halten Sie die MENU Taste wieder ungebär 2 Sekunden lang gedrückt.

IPan Schwenk Umkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drucken bis Pan im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (Schwenk Umkehrung) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Um zu den Funktionen zusückzukehren, ohne eine Änderung vorzunehmen, halten Sie die MENU Taste wieder ungebär 2 Sekunden lang gedrückt.

TELE Neigung Umkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigung Umkehrung: Neigungsbewegung ist umgekehrt.

• MENU-Taste drucken bis ELE im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Neigung Umkehrung) einstehen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Um zu den Funktionen zusückzukehren, ohne eine Änderung vorzunehmen, halten Sie die MENU Taste wieder ungebär 2 Sekunden lang gedrückt.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drücken bis [Ed] im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder QFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Um zu den Funktionen zusückzukehren, ohne eine Änderung vorzunehmen, halten Sie die MENU Taste wieder ungebär 2 Sekunden lang gedrückt.

Display Inversion (Umkehr)

Display normal: Display ist lesbar, wenn das Gerät auf dem Boden liegt.

Display Inversion: Display ist lesbar, wenn das Gerät auf dem Kopf montiert wird.

• Drücken Sie die MENU Taste bis auf dem Display erscheint. (normales Display)
• Drücken Sie die ENTER Taste um zwischen [DS] (normales Display) und [D] (Display inversion) hin und her zu wechseln.
• Nach ungebär 8 Sekunden wird ihre Auswahl automatisch gespeichert.

FADU Brennweite einstellen

Zur Einstellung de Brennweite des Richtstrahls und der Hobos.

• MENU-Taste drucken bis FADJ im Display blinkt.
• EINGABE (ENTER) drücken, das Gerät begibt sich in 90^ Neigungswinkel.
• EINGABE (ENTER) drucken, das Gerät begibt sich in Position Schwenk 0^ .
• EINGABE (ENTER) drücken, das Gerät begibt sich in Position Schwenk 90^ .
• EINGABE (ENTER) drücken, das Gerät begibt sich in Position Schwenk 180^ .
• EINGABE (ENTER) drücken, das Gerät begibt sich in Position Schwenk 270^ .

Während der vorangegangenen 5 Schritte waren Sie in der Lage, die Brennweite mit AUFWÄRTS/ABWÄRTS auf dem Gerät einzustellen (Display zeigt die gegenwärte Brennweiten-Einstellung).

Achtung:itte beachten sie, dass Sie nur eine „durchschnittliche Brennweite" fur alle 5 Positionen einstellen konnen, eine perfekte Einstellung fur jeder einzelne Position ist also nicht möglich.

• Zur Rückkehr zu den Funktionen MENTÜ-Taste drücken.

ESE Selbsttest

Zur Aktivierung des eingebauten Selfstest-Programms, das alle Mochlichkeiten des Geräts anziegt.

• MENU-Taste drücken bis ESE im Display blinkt.
• Mit EINGABE (ENTER) Selfstest starten
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

TENP Temperature

Anzeige der Temperatur im Beleuchtingskörper

• Drucken Sie MENU, bis em Display blinkt.
• Mit ENTER wird die Temperatur im Display angezeigt.
• Rückkehr zu den Funktionen mit erneutem Tastendruck auf MENU.

FHR5 Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis FhrS im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

UER Software Version

Zur Anzeige der auf dem Gerät installierten Software Version

• Drücken Sie die MENU-Taste bis auf dem Display aufblinkt.
• Drücken Sie die ENTER-Taste, um die Software Version auf dem Display anzuzeigen.
• Um zu den Funktionen zurückzukehren, drücken Sie die MENU-Taste.

FSEZurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drucken bis [SPE] im display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Stardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENTÜ-Taste drücken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Kconfiguration über Rückstellung in DMX nach.

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die Elektroinstallation solle nur von Fachleuten in Übereinstimmung mit den in ihrer Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführrt werden.

Elektrische Installation von einem allein stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein stehenden Modus zu arbeiten Anmerkung 1: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchen. In Abschnitt „Bedieren des Geräts" erfahren Sie mehr darüber.

Anmerkung 2: Sollte kein Ausgang vorhanden sein, stellen Sie sicher, dass das Gerät im Master-Modus eingestellt ist und setzen sie den Blackout Modus mode auf "NO" (siehe vorangehendes Kapitel)

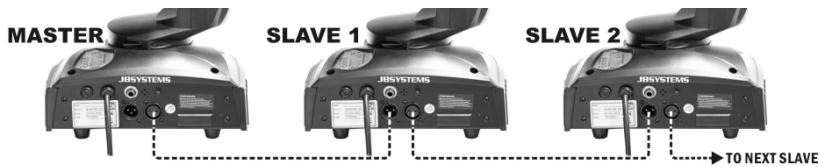

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schließen Sie 2 bis max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an.
• Vergewissem Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
  Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten.

Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
  Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
  Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht benutzt.
• Um durch Interferenzen verursachte Fehl Funktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, das Funktioniert nicht!
• Stellen Sie sicher, dass alle Geräte an das Netz angeschlossen sind.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihnen in dieser Bedienungsanleitung zu erlöngen, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display "MS20" angezeigt undSAMTliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden horen Sie eineige Betriebsgeräusche. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

Alts Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen halten wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erstige Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchrn mit der Musik.

Wichtiger Hinweis! These Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Hauptmenu" nachlesen.

• HAUPTGERÄT hat 4 eingebaute Shows: Sie können [Show 1), (Show 2), (show 3) oder (show 4) direkt im Menu des Hauptgeräts auswahlen.
• UTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingeselt (Untergarät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen (Schwenk/Neigung des Untergräts ist umgekehrt) → im Menu der Untergeräte zu Option SLND geben und auswahlen:

Normal Unterverat: Untererararbeit erarbeitet synchron mit Hauptgerät.
山 2 Lightshow: Untergerat arbeiten umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebssart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Dessen keinen Controller einfach an der 1/4" Buchse des Hauptgerats anschließen und dann folgende Funktionen steuer:

Stand By	Blackout des Geräts
Function	1. Sync. Strobe 2. Doppellicht-Strobe 3. Musik-Strobe	Wahlen Sie Show 1-4	1.rücken Sie kurz: Farben wechseln 2.rücken Sie 1 Sek. lang: Gobos wechseln
Mode	Musik (LED OFF)	Show (LED blinkt)	LED an

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsmittelvã € hangen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

AC 230V, 50Hz

Max. Leistungsaufnahme:

55 Watt

Klangregler:

Eingebautes Mikrofon

Pan/Tilt:

540^ / 270^

Abstrahlwinkel:

14^

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

Led

1 weiBe LED 20Watt

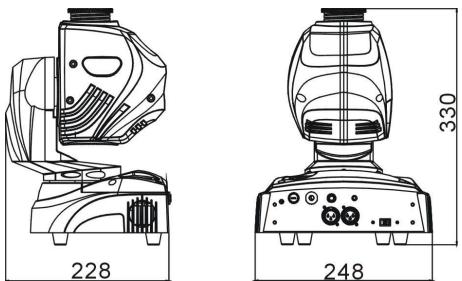

Abmessungen:

Siehe Zeichnung

Gewicht:

4,8 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
