BEDIENUNGSANLEITUNG MLS-20 JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Aansluitingen:

Werkingsvoltage:

Vermogenconsumptie:

Afmetingen/Gewicht:

Speciale platte kabels

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Mehrfarbige Kunststoffschläuche mit RGB-LEDs, zum Verändern der Farbe von Wänden, Decken, usw. an Orten wie z.B.: Bars, Diskotheken, Gaststätten, Geschäfte, usw.
• Unzähige Anwendungen sind möglich: Befestigen Sie die Leisten (Strips) in Schranken, hinter Lichtdurchlüssigen Plexiglas-Verkleidungen um die Farbe von Oberflächen, Decken und Wände langsam zu verändern.
• Einschließlich doppelseitiges Klebeband für eine einfache Befestigung
• Kann auf gleich welchen Oberflächen mit Hilfe von kleinen Schrauben befestigt werden
  Elegantes "Slim Line" Design!
• Die einzelnen Leisten (Strips) können nahtlos aneinandergebung werden: keine Unterbrechungen in der Lichtintensität!
• Keine sichtbaren Anschlusskabel, sie liegen vollständig versteckt im Inneren der Einheiten
• Verfügbar in 2 Längen: 20cm und 50cm
• Kann mit dem LED-MANAGER (DMX-Netzteil) verwendet werden
• Langlebige LED Technologie!

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerätitte nicht benutzen, sondern unverzüglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- MLS-20 (20cm) oder MLS-50 (50cm)
- Einschließlich doppelseitiges Klebeband zur einfahren Befestigung
- Anschlusskabel mit 2 Anschlussteilen (L=10cm)

SICHERHEITSHINWEISE

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitungleness!

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Gerätitte nicht in Regen oder Feuchtigkeit aussetzen.

• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.

• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.

• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen.
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
  Die Kabel sollenn sich in gutem Zustand befinden: Schalten Sie den LED-MANAGER sofort aus, wenn die Kabel gequetscht oder beschädigt wurden.
• Dieses Gerät muss mit dem LED-MANAGER benutzt werden: Schließen Sie das Gerät nicht an andere Dimmer oder Netzteile an.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handler in Verbindung setzen.
• Das Gehäuse muss ersetzt werden, wenn es sightbar beschädigt wurde.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

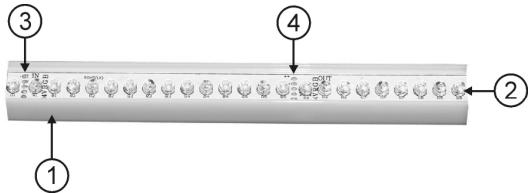

BESCHREIBUNG

1. LED-Leisten-Profil.
2. Leiterplatte (PCB) mit leistungsstarken LEDs: kann aus der U-förmigen Trägerleiste Herausgezogen werden, um die Installation zu erleichtern.
3. Eingangsanschluss (an der Unterseite angebracht): wird mit dem LED-Manager oder dem Ausgang einer vorangehenden LED Leiste in der Kette verbunden.
4. Ausgangsanschluss (an der Unterseite angebracht): wird mit dem Eingang einer nachfolgenden LED Leiste in der Kette verbunden.

MECHANISCHE INSTALLATION

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollen auf gar keinen Fall in Betracht gezogen werden!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

Installation mit doppelseitigem Klebeband:

Dies ist die einfachste und schnellste Art, aber nur auf glatten Oberflächen möglich!

• Schneiden Sie das Band auf die passende Länge.
• Bringen Sie es an der Unterseite des U-förmigen Profils entsprechend den nachfolgenden Abbildungen an.

AnbringendesKlebebandsan derUnterseite

Anbringen des Klebebands an der Seite

Installation mit kleinen Schrauben:

Dies erfordert etwas mehr Zeitaufwand, aber die Montageoberfläche muss nicht ganz glatt sein, Sie konnen die LED-Leiste sareg auf mit Teppich belegten Oberflächen anbringen.

• Entfernen Sie die Leiterplatte aus dem U-förmigen Kunststoffprofil durch einfaches Herausziehen.

Wichtig: berühren Sie auf keinen Fall die elektrischen Kontakte an der Unterseite der Leiterplatte, elektrostatische Entladungen können die LEDs zerstören!!!

Jetzt können Sieleitung keine LÖcher in das Kunststoffprofil bohren. (siehe Abbildung)

• Befestigen Sie das Kunststoffprofil mit Hilfe von entsprechenden klinfen Schrauben auf der Oberflachte.
• Schieber Die Leiterplatte zusück an ihren Platz (vergessen Sie nicht zunachst das mitgelieferte keine Anschlusskabel mit dem Ausgangsanschluss an der Unterseite zu verbinden)

Tipp: Sie können die LED-STRIPS auch hinter Lichtdurchlüssige Kunststoffverkleidungen anbringen und damit die Farben von Wänden und Decken ändern. In einer Bar konnen Sie die Strips unter einem lichtdurchlüssiges Regal anbringen und damit Flaschen und Gläser von unten beleuchten.

ELEKTRISCHE INSTALLATION

Wichtig: Die elektrische Installation sollte nur von qualifiziertem Personal durchgeführt werden, entsprechend den Vorschriften zur elektrischen und mechanischen Sicherheit in Ihr dem Land.

SEHR WICHTIG: Überprüfen Sie anhand des Benutzerhandbuchs des LED-Managers die maximal erlaubte Leistung an seinen Ausgängen! Überschreiben Sie nicht die maximale erlaubte Leistung. Um die Gesamt-Leistungsaufnahme aller LED Produkte in einer Kette herauszufunden, addieren Sie die Leistungsaufnahme aller Geräte. Lesen Sie das Kapitel „Spezifikationen" am Ende dieser Handbuches, um die Leistungsaufnahme der entsprechenden LED-STRIPS hersauszufunden!

!!Vorliegender MLS-20 + MLS-50 MINI LED STRIP darfur mit dem JB SYSTEMS® LED MANAGER verwendet werden!!

!!Nicht DIREKT AN 230V AC oder irgendin herkommliches 24V DC Netzeil anschlieben!!!

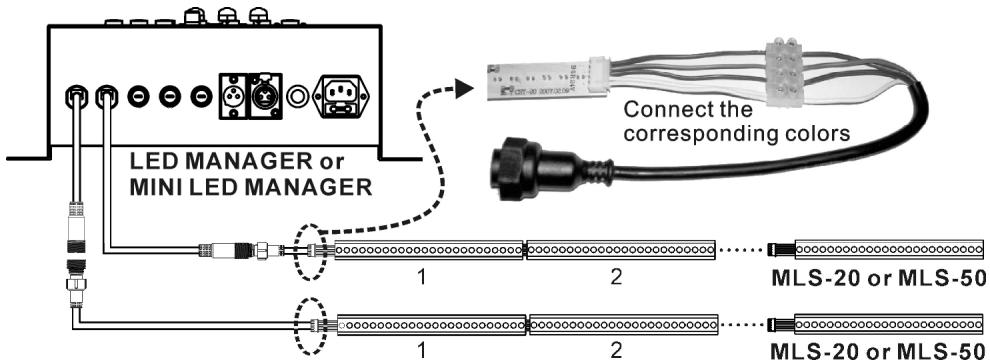

• Nach der Installation der Geräte verketteten Sie die Ein-/Ausgangs-Kabel aller LED-STRIPS, bis Sie die maximale erlaubte Leistung erreicht haben.

• Nach dem Sie überprüft haben, dass die max. erlaubte Leistung nicht übersritten wurde, können Sie die Kette an einem der Ausgänge des LED-Managers anschließen.

• Zum Anschlieben der ersten LED-Leiste in der Kette an den LED-Manager gehen Sieitte folgendermaßen vor:

• Schneiden Sie ein Ende des gemeinsam mit der LED-Leiste gefelften Anschlusskabels ab

• Verwenden Sie eine einfache 4-polige Anschlussklemme, um die offen den Enden des Kabels an den speziellen gemeinsam mit dem LED-Manager gelieferten Kabel anzuschlieben. Die entsprechenden Farben sollent miteinander verbunden sein. Achting: Sie müssen die zwei weiß Leitungen von dem kleinen Verbindungskabel zusammen nehmen.

Beispiel: Sie wollen 33x MLS-50 und 6x MLS-20 anschließen 33x 3,4W + 6x 1,7W = 122,4 Watt. Diese Kette kann an einem der LED-Managerausgabe angeschlossen werden, da die erlaubten 150W nicht übersritten werden. (Achtung: Maximum Ausgangsleistung für den Mini LED Manager ist 100W!)

BEDIENUNGSCANLEITUNG

Da die MINI LED STRIPS vom LED-Manager gesteuert werden, empfehlen wir sehr, die Bedienungsanleitungen im LED Manager Bedienungshandbuch zu setzen.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• LED Manager ausschalten und Netzsteckerziehen.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Kabel mussen stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.

• Reinigung müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssingletalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu großerer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.

SPEZIFIKATIONEN

Anschlisse: Spezielle Flachbandkabel

Betriebsspannung: 24V DC, gemeinsame Anode

Leistungsaufnahme: MLS-20 (20cm) = 1,7Watt

MLS-50 (50cm) = 3.4Watt

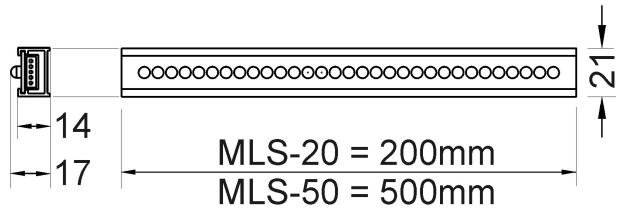

Abmessungen/Gewicht: MLS-20 (20cm) = 43 g

MLS-50 (50cm) = 93g

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
