MLS-20 - Éclairage LED JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tube LED multicolore RGB
Marque	JBSYSTEMS LIGHT
Modèle	MLS-20
Longueur	20 cm
Poids	43 g
Alimentation	24 V CC, anode commune, exclusivement via LED MANAGER
Consommation électrique	1,7 W
Source lumineuse	LED RGB haute puissance
Fonctions principales	Éclairage décoratif multicolore, changeant de couleur, pour murs, plafonds, meubles
Utilisation	Intérieur uniquement, température ambiante max 40 °C
Installation	Adhésif double face (inclus) ou fixation par vis (non fournies)
Connexion	Par câble plat spécifique, connexion en guirlande (daisy chain)
Compatibilité	Exclusivement avec JB SYSTEMS LED MANAGER (vendu séparément)
Contenu de l'emballage	MLS-20, mode d'emploi, papier adhésif double face, câble de connexion (L=10 cm)
Entretien et nettoyage	Nettoyer avec un chiffon doux et un produit pour verres; sécher soigneusement
Sécurité	Ne pas exposer à la pluie/humidité, ne pas utiliser en cas de dommage, ne pas modifier l'appareil, déconseillé aux personnes épileptiques
Réparabilité/Pièces détachées	Contacter le revendeur en cas de problème sérieux; pas de pièces détachées spécifiées
Garantie	Garantie non applicable en cas d'utilisation incorrecte
Normes	Conforme aux exigences nationales et européennes, ne produit pas d'interférences radio
Disponibilité	Également en version 50 cm (MLS-50)

FOIRE AUX QUESTIONS - MLS-20 JBSYSTEMS LIGHT

Comment installer le MLS-20 ?

Vous pouvez utiliser le papier adhésif double face fourni sur une surface plane, ou fixer le rail en plastique avec de petites vis après avoir retiré le circuit imprimé. Veillez à ne pas toucher les contacts électriques.

Puis-je brancher le MLS-20 directement sur le secteur ?

Non, le MLS-20 doit être utilisé exclusivement avec le LED MANAGER (vendu séparément). Ne le branchez pas sur secteur 230 V ou sur un variateur.

Quelle est la consommation électrique du MLS-20 ?

Le MLS-20 consomme 1,7 watt sous 24 V CC.

Combien de MLS-20 puis-je connecter sur un LED MANAGER ?

Il faut respecter la charge maximale de la sortie du LED MANAGER (généralement 150 W pour le grand modèle, 100 W pour le Mini). Calculez la consommation totale (1,7 W par MLS-20) et ne dépassez pas cette limite.

Puis utiliser le MLS-20 en extérieur ?

Non, le MLS-20 est conçu pour une utilisation en intérieur uniquement. Il ne doit pas être exposé à la pluie ou à l'humidité.

Comment nettoyer le MLS-20 ?

Utilisez un chiffon doux avec un produit nettoyant pour verres. Séchez soigneusement après nettoyage.

Le MLS-20 est-il compatible avec d'autres marques de contrôleurs LED ?

Non, le MLS-20 est conçu pour être utilisé exclusivement avec le JB SYSTEMS LED MANAGER.

Que faire si le MLS-20 ne s'allume pas ?

Vérifiez d'abord les connexions et assurez-vous que le LED MANAGER est allumé et que la charge totale ne dépasse pas la limite. Si le problème persiste, débranchez et contactez votre revendeur.

Puis-je couper ou modifier le câble du MLS-20 ?

Il est déconseillé de modifier les câbles. Utilisez les connexions fournies et respectez les instructions de montage pour éviter tout risque électrique.

Le MLS-20 peut-il être utilisé sans le boîtier en U ?

Oui, le circuit imprimé peut être retiré de son rail en U pour faciliter l'installation. Cependant, veillez à ne pas toucher les contacts électriques à l'arrière du circuit.

MODE D'EMPLOI MLS-20 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. → SURFEZ SUR: WWW. BEGLEC. COM ←

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Tubes multicolores en plastique contenant des LED RGB, utilisés pour changer les couleurs des murs et des plafonds dans tous les types de lieux festifs : bars, discothèques, tavernes, magasins,...
• Plusieurs applications sont possibles : fixez les LED strips dans des meubles, derrière des panneaux plexi translucides pour créer des changements de couleurs des surfaces, murs et plafonds.
• Du papier adhésif double face est inclus pour permettre un placement aisé.
• Ces tubes peuvent également être fixés sur n'importe quelle surface à l'aide de petites vis.
• Esthétique très réussie, de type 'slim line'.
• Un ensemble de strips peut être mis en place sans qu'il y ait d'espaces entre les éléments : donc, pas d'interruptions dans la "ligne" lumineuse!
• Aucun câble et/ou connexion n'est visible, tout est totalement dissimulé dans les éléments.
• Disponible en 2 longueurs : 20 cm et 50 cm.
• A utiliser EXCLUSIVEMENT avec notre LED MANAGER (alimentation LED spéciale, vendue séparation)
• La technologie utilisée garantit une très longue durée de vie aux LED!

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilitaire suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - MLS-20 (20cm) ou MLS-50 (50cm) - Du papier adhésif double face est inclus pour permettre un placement aisé. - Câble de connexion muni de 2 connecteurs (L = 10 cm).

Instructions de sécurité:

Ce symbole signifie : uniquement pour usage à l'intérieur. Ce symbole signifie : lire le mode d'emploi.

• Afin de protégler l'environnement, merci de recycler les emballages autant que possible.
• Ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne placez pas d'objets en métal ou ne renversez pas de liquide à l'intérieur de l'appareil. Si un corps étranger entre dans l'appareil, débranchez immédiatement la configuration de l'alimentation secteur.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays.
• Les câbles doivent toujours être en parfaite condition : allumez le LED MANAGER immédiatement si les câbles sont écrasés ou endommagés.
• Cet appareil doit être utilisé avec le LED MANAGER : ne branchez pas l'appareil sur un variateur (dimmer) normal ou sur une autre alimentation secteur.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Le boîtier doit être replacé s'il est visiblement endommagé. Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

1. Boîtier du LED strip.
2. Circuit imprimé sur lequel sont fixées les LED à haute puissance. Le strip peut être retiré de son boitier en forme de U pour permettre une installation plus aisée.
3. Connecteur d'entrée (monté sur la face arrière) : ce dernier doit être raccordé au LED manager ou à la connexion de sortie du LED strip qui précède dans la chaine.
4. Connecteur de sortie (monté sur la face arrière) : ce dernier doit être raccordé à la connexion d'entrée du LED strip qui suit dans la chaîne.

Installation mecanique

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de l'installation et la maintenance.
• Avant l'installation, être bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré!
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

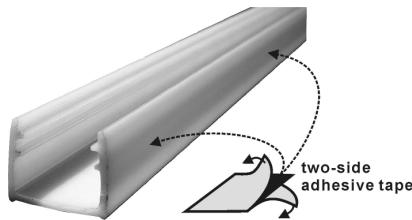

Montage utilisant du papier adhésif double face :

Il s'agit du moyen le plus facile et le plus rapide, mais il n'est possible que sur des surfaces planes ! - Coupe le papier adhésif à la taille voulue. - Collez-le sur la face arrière ou sur une des faces latérales du boîtier en forme de U, comme le montrent les figures ci-dessous.

Papier adhésif monté sur la face arrière

Papier adhésif monté sur une des faces latérales

Montage utilisant de petites vis :

Cette technique prend un peu plus de temps, mais la surface de pose ne doit pas être nécessairement plane, on peut même fixer ainsi des LED strips sur une surface recouverte par du tapis plat.

• Enlever le circuit imprimé de son rail en plastique en forme de U, simplement en le faisant coulisser vers une des deux extrémités. Important: NE touchez PAS les contacts électriques à l'arrière du circuit imprimé, des décharges électrostatiques pourraient détruire les LED! A, il est très facile de forer de petits trous dans le rail en plastique. (se reporter à la figure ci-contre) Fixez le rail en plastique sur la surface en utilisant de petites vis adéquates.
• En le faisant coulisser, remettez le circuit imprimé en place (n'oubliez pas de d'abord raccorder, sur la face arrière, le petit câble de connexion (fourni) au connecteur de sortie).

Astuce : vous pourriez installer les LED STRIPS derrière des panneaux plexi translucides pour créer des changements de couleurs sur les murs et plafonds. Ou dans un bar, vous pourriez installer les bandes LEDs sous une étagère translucide pour illuminer les bouteilles et les verres par le dessous.

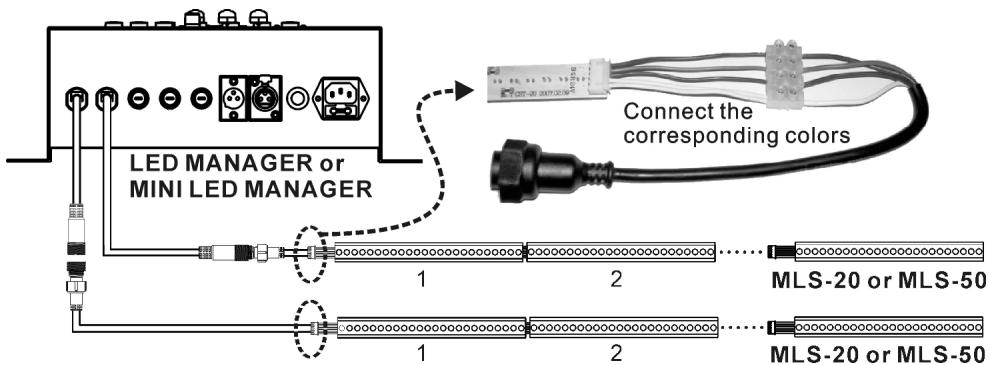

Installation electrique

L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans votre pays.

TRES IMPORTANT: Vérifiez le manuel de l'utilisateur du LED MANAGER pour voir la charge maximale permise sur les sorties! N'excédez pas cette charge maximum! Pour connaître la consommation totale de toutes les LEDs dans une chaîne, vous pouvez simplement compter la consommation électrique de tous les appareils dans la chaîne. Vérifiez le chapitre “caractéristiques techniques” à la fin de ce manuel pour connaître la consommation totale des différents projecteurs LEDs!

Ce - MLS-20 + MLS-50 MINI LED STRIP ne peut être utilisé qu'avec le JB SYSTEMS® LEDMANAGER exclusivement !!

11 NI PAS SEQUENCECTER DIRECTEMENTAU SECTEUR 220/230 VOLTs, VI NE SEQUELCONIQUE AUTRE ADAPTATEUR DE CC DE 24 VOLTS.

• Àprous avoir installé tous les éléments, il vous suffit de raccorder entre elles les entrées et les sorties de tous les LED strips, suivant la technique de connexion en guirlande (daisy chain), et en tenant compte de la charge maximale autorisée.
• Àprous avoir vérifié que la charge maximale permise n'est pas excédée, vous pouvez brancher la chaîne sur l'une des sorties du LED MANAGER.
• Afin de connecter le premier LED strip de la chaîne au LED Manager, veuillez s'il vous plaît faire comme suit :
• Mettez à nu les conducteurs d'une des extrémités du câble de connexion fourni avec le LED strip;
• Utilisez un simple bloc de raccord à 4 contacts pour connecter les conducteurs mis à nu au câble spécial fourni avec le LED Manager : reliez simplement les couleurs correspondantes. ATTENTION: vous devez prendre les 2 fils blancs, d'un même câble de connexion, ensemble.

Exemple: vous devez installer 33x MLS-50 et 6x MLS-20 → 33x 3,4W + 6x 1,7W = 122,4 Watt. Cette chaîne peut être connectée sur l'une des sorties du LED MANAGER étant donné que la charge totale n'excède pas les 150W permissible. (Attention: le rendement maximum pour le Mini LED Manager est 100W!)

Instructions d'utilisation

Étant donné que les Mini LED STRIPS sont contrôlées par le LED MANAGER, nous vous recommandons fortement de lire les instructions de fonctionnement dans le mode d'emploi du LED MANAGER.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance
• Eteignez le LED MANAGER et débranchez le câble secteur.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Le nettoyage doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides,

enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.

Connexions : Cables plats spécifiques

Tension de service : 24V, CC, anode commune

Consommation électrique : MLS-20 (20cm) = 1,7 watt

MLS-50 (50cm) = 3,4 watts

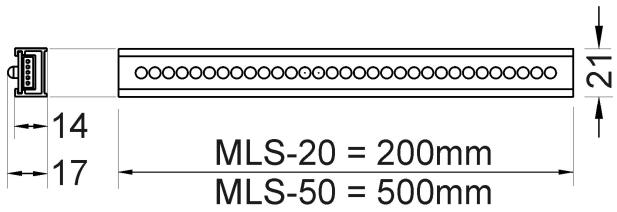

Dimensions / Poids : MLS-20 (20cm) = 43 g

Toute information est sujette aux changements sans notice préalable

Vous pouvez télécharger la dernière version de mode d'emploi sur notre site web: www.beglec.com
