MLS-50 - Éclairage LED JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tube LED RGB décoratif
Marque	JBSYSTEMS LIGHT
Modèle	MLS-50
Longueur	50 cm
Poids	93 g
Alimentation	24 V CC, anode commune
Consommation électrique	7,2 W
Type de LED	RGB (multicolores)
Utilisation	Intérieur uniquement
Température ambiante max	40 °C
Connectique	Câble plat avec connecteurs (10 cm fourni)
Mode de fixation	Adhésif double face ou vis
Compatibilité	Exclusivement avec LED MANAGER JB Systems (vendu séparément)
Connexion en chaîne	Oui (daisy chain), jusqu'à 100 W par chaîne
Entretien	Chiffon doux et produit pour verres normaux
Sécurité	Installation par personnel qualifié, ne pas exposer à l'humidité
Contenu de l'emballage	Tube LED, câble de connexion, adhésif double face, manuel
Fonctions	Changement de couleurs, ligne lumineuse continue, installation dissimulée
Applications	Bars, discothèques, magasins, meubles, plafonds

FOIRE AUX QUESTIONS - MLS-50 JBSYSTEMS LIGHT

Comment installer le MLS-50 ?

Vous pouvez utiliser l'adhésif double face fourni sur une surface plane, ou fixer le rail en plastique avec des petites vis après avoir retiré le circuit imprimé. Assurez-vous de ne pas toucher les contacts électriques.

Quelle alimentation utiliser ?

Le MLS-50 doit être utilisé exclusivement avec le LED MANAGER de JB Systems (vendu séparément). Ne jamais le brancher sur un variateur normal.

Combien de bandes puis-je connecter ensemble ?

Le courant maximum par chaîne est de 4A (environ 100 W). Pour le MLS-50 (7,2 W), vous pouvez connecter jusqu'à 13 unités par chaîne. Respectez la capacité du LED MANAGER (max 100 W pour Mini LED MANAGER).

Puis-je utiliser le MLS-50 à l'extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité.

Comment nettoyer le tube LED ?

Utilisez un chiffon doux avec un produit nettoyant pour verres normaux. Séchez soigneusement après nettoyage.

Le MLS-50 peut-il être installé derrière du plexiglas ?

Oui, vous pouvez installer les bandes derrière des panneaux plexi translucides pour créer des effets de changement de couleurs sur les murs et plafonds.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord la connexion au LED MANAGER et assurez-vous que la charge totale n'excède pas la limite. Si le problème persiste, contactez votre revendeur.

Puis-je couper le tube LED ?

Non, le tube est de longueur fixe. Ne tentez pas de le couper, cela endommagerait les circuits.

Quelle est la durée de vie des LED ?

La technologie LED garantit une très longue durée de vie (plusieurs dizaines de milliers d'heures).

Comment connecter plusieurs MLS-50 ensemble ?

Utilisez les connecteurs d'entrée et de sortie sur la face arrière pour relier les tubes en guirlande (daisy chain). Respectez la charge maximale et branchez la chaîne sur une sortie du LED MANAGER.

MODE D'EMPLOI MLS-50 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Tubes multicolores en plastique contenant des LED RGB, utilisés pour changer les couleurs des murs et des plafonds dans tous les types de lieux festifs : bars, discothèques, tavernes, magasins,...
• Plusieurs applications sont possibles : fixez les LED strips dans des meubles, derrière des panneaux plexi translucides pour créer des changements de couleurs des surfaces, murs et plafonds.
• Du papier adhésif double face est inclus pour permettre un placement aisé.
• Ces tubes peuvent également être fixés sur n'importe quelle surface à l'aide de petites vis.
• Esthétique très réussie, de type 'slim line'.
• Un ensemble de strips peut être mis en place sans qu'il y ait d'espaces entre les éléments : donc, pas d'interruptions dans la "ligne" lumineuse!
• Aucun câble et/ou connexion n'est visible, tout est totalement dissimulé dans les éléments.
• Disponible en 2 longueurs : 20 cm et 50 cm.
• A utiliser EXCLUSIVEMENT avec notre LED MANAGER (alimentation LED spéciale, vendue séparation)
• La technologie utilisée garantit une très longue durée de vie aux LED!

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - MLS-20 (20cm) ou MLS-50 (50cm) - Du papier adhésif double face est inclus pour permettre un placement aisé. - Câble de connexion muni de 2 connecteurs (L = 10 cm).

Instructions de sécurité:

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne placez pas d'objets en métal ou ne renversez pas de liquide à l'intérieur de l'appareil. Si un corps étranger entre dans l'appareil, débranchez immédiatement la configuration de l'alimentation secteur.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays.
• Les câbles doivent toujours être en parfait état : allumez le LED MANAGER immédiatement si les câbles sont écrasés ou endommagés.
• Cet appareil doit être utilisé avec le LED MANAGER : ne branche pas l'appareil sur un variateur (dimmer) normal ou sur une autre alimentation secteur.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Le boîtier doit être remplacé s'il est visiblement endommagé.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

DESCRIPTION:

1. Boîtier du LED strip.
2. Circuit imprimé sur lequel sont fixées les LED à haute puissance. Le strip peut être retiré de son boitier en forme de U pour permettre une installation plus aisée.
3. Connecteur d'entrée (monté sur la face arrière) : ce dernier doit être raccordé au LED manager ou à la connexion de sortie du LED strip qui précède dans la chaîne.
4. Connecteur de sortie (monté sur la face arrière) : ce dernier doit être raccordé à la connexion d'entrée du LED strip qui suit dans la chaîne.

Installation mecanique

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation et de la maintenance.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.

L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré! - L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Montage utilisant du papier adhésif double face :

Il s'agit du moyen le plus facile et le plus rapide, mais il n'est possible que sur des surfaces planes ! Coupez le papier adhésif à la taille voulue. - Collez-le sur la face arrière ou sur une des faces latérales du boîtier en forme de U, comme le montrent les figures ci-dessous.

Papier adhésif monté sur la face arrière

Papier adhésif monté sur une des faces latérales

Montage utilisant de petites vis :

Cette technique prend un peu plus de temps, mais la surface de pose ne doit pas être nécessairement plane, on peut même fixer ainsi des LED strips sur une surface recouverte par du tapis plat.

• Enlever le circuit imprimé de son rail en plastique en forme de U, simplement en le faisant coulisser vers une des deux extrémités. Important: NE touchez PAS les contacts électriques à l'arrête du circuit imprimé, des décharges électrostatiques pourraient détruire les LED! Ais facile de forer de petits trous dans le rail en plastique. (se reporter à la figure ci-contre) Fixez le rail en plastique sur la surface en utilisant de petites vis adéquates.
• En le faisant coulisser, remettez le circuit imprimé en place (n'oubliez pas de d'abord raccorder, sur la face arrière, le petit câble de connexion (fourni) au connecteur de sortie).

Astuce : vous pouvez installer les LED STRIPS derrière des panneaux plexi translucides pour créer des changements de couleurs des murs et plafonds ou dans un bar, vous pouvez installer les bandes LEDs sous une étagère translucide pour illuminer les bouteilles et les verres par le dessous.

Installation electrique

L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans votre pays.

TRES IMPORTANT: Vérifiez le manuel de l'utilisateur du LED MANAGER pour voir la charge maximale permise sur les sorties! Le courant maximum supporté par chaque LED STRIP = 4A ou +/-100 W. Etant donné que le premier élément d'une chaine doit être capable de supporter ce courant, chaque chaine devra se limiter à une longueur maximale autorisée (correspondant à 100 watts maximum). Pour connaître la consommation totale de toutes les LED dans une chaine, vous pouvez simplement compter la consommation électrique de tous les appareils dans la chaine. Se reporter au chapitre "caracteristiques techniques" à la fin de ce manuel pour connaître la consommation totale des différents projecteurs à LED!

Ce - mls-20 + mls-50 MINI LED STRIP ne peut être utilisé qu’avec le JB systems® ledmanager exclusivement

• Après avoir installé tous les éléments, il vous suffit de raccorder entre elles les entrées et les sorties de tous les LED strips, suivant la technique de connexion en guirlande (daisy chain), et en tenant compte de la charge maximale autorisée.
• Après avoir vérifié que la charge maximale permise n'est pas excédée, vous pouvez brancher la chaîne sur l'une des sorties du LED MANAGER.

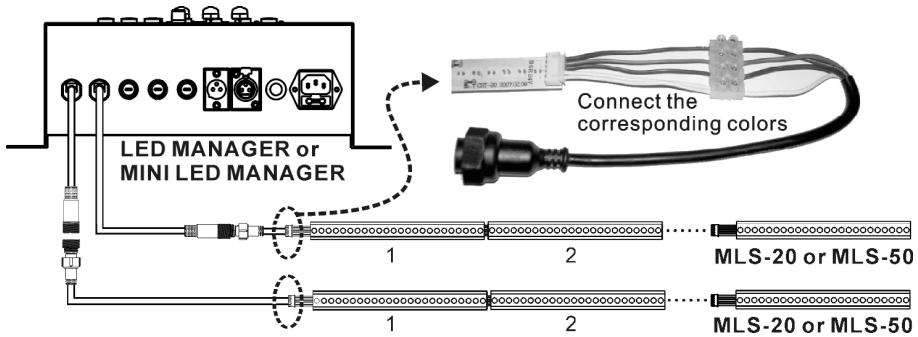

• Afin de connecter le premier LED strip de la chaine au LED Manager, veuillez s'il vous plaît faire comme suit :
• Mettez à nu les conducteurs d'une des extrémités du câble de connexion fourni avec le LED strip;
• Utilisez un simple bloc de raccord à 4 contacts pour connecter les conducteurs mis à nu au câble spécial fourni avec le LED Manager : reliez simplement les couleurs correspondantes. Attention: vous devez prendre les 2 fils blancs, du petit câble de connexion, ensemble.

Exemple: vous devez installer 15x MLS-50 et 6x MLS-20 15x 7,2 W + 6x 1,7W = 122,4 Watt. Cette chaîne peut être connectée sur l'une des sorties du LED MANAGER étant donné que la charge totale n'excède pas les 150W permis. MAIS il est interdit de relier tous les éléments pour former une seule chaîne, étant donné que la consommation totale dépasse les 150 watts autorisés! Il est donc obligatoire de diviser cette chaîne en deux chaînes séparées, connectées en parallèle à la sortie du LED MANAGER. Attention : le rendement maximum pour le Mini LED MANAGER est de 100 watts!)

Instructions d'utilisation

Étant donné que les Mini LED STRIPS sont contrôlées par le LED MANAGER, nous vous recommandons fortement de lire les instructions de fonctionnement dans le mode d'emploi du LED MANAGER.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de la maintenance
• Eteignez le LED MANAGER et débranchez le câble secteur.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Le nettoyage doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides,

enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.

Connexions : Cables plats spécifiques Tension de service : 24V, CC, anode commune Consommation électrique : MLS-20 (20cm) = 2,4 watts MLS-50 (50cm) = 7,2 watts Dimensions / Poids : MLS-20 (20cm) = 43 g MLS-50 (50cm) = 93 g

Toute information est sujette aux changements sans notice préalable. Vous pouvez télécharger la dernière version du mode d'emploi sur notre site web: www.beglec.com
