MLS-20 - Iluminación LED JBSYSTEMS LIGHT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector LED
Características técnicas principales	Tecnología LED, potencia luminosa de 20W, ángulo de haz de 120°
Alimentación eléctrica	100-240V AC, 50/60Hz
Dimensiones aproximadas	25 x 20 x 10 cm
Peso	1.5 kg
Compatibilidades	Compatible con sistemas DMX, se puede usar con controladores DMX
Tipo de batería	No aplicable (funciona con corriente)
Tensión	100-240V
Potencia	20W
Funciones principales	Efectos de luz, control DMX, modos automáticos y sonido a luz
Mantenimiento y limpieza	Limpiar regularmente con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Piezas de repuesto disponibles, facilidad de reparación por un técnico calificado
Seguridad	No exponer al agua, evitar temperaturas extremas, seguir las instrucciones de uso
Información general útil	Ideal para eventos, conciertos e instalaciones permanentes, garantía de 2 años

Preguntas frecuentes - MLS-20 JBSYSTEMS LIGHT

¿Cómo encender el JBSYSTEMS LIGHT MLS-20?

Para encender el JBSYSTEMS LIGHT MLS-20, conecta el dispositivo a una fuente de alimentación y presiona el botón de encendido ubicado en el panel de control.

¿Cómo ajustar la intensidad luminosa del MLS-20?

Utiliza el potenciómetro de ajuste de intensidad en el panel de control para ajustar el brillo según tus necesidades.

¿Qué hacer si el MLS-20 no se enciende?

Verifica si el dispositivo está correctamente conectado a una toma de corriente, si el cable de alimentación está en buen estado y si el botón de encendido está activado.

El MLS-20 emite una luz parpadeante, ¿qué hacer?

Un parpadeo puede indicar un sobrecalentamiento. Apaga el dispositivo y déjalo enfriar durante unos minutos antes de volver a encenderlo.

¿Cómo cambiar la fuente de alimentación del MLS-20?

Desconecta el dispositivo de la antigua fuente de alimentación y conéctalo a la nueva fuente. Asegúrate de que la tensión sea compatible con el MLS-20.

¿Cómo limpiar el JBSYSTEMS LIGHT MLS-20?

Utiliza un paño suave y seco para limpiar el dispositivo. Evita usar líquidos o productos químicos que puedan dañar los componentes.

¿Cómo ajustar la temperatura de color del MLS-20?

Utiliza los ajustes disponibles en el panel de control para ajustar la temperatura de color según tus preferencias.

¿Hay garantía para el JBSYSTEMS LIGHT MLS-20?

Sí, el MLS-20 generalmente está cubierto por una garantía de dos años. Verifica los detalles de la garantía en el manual de usuario.

¿Cómo conectar el MLS-20 a un sistema DMX?

Para conectar el MLS-20 a un sistema DMX, utiliza un cable DMX apropiado y sigue las instrucciones en el manual para configurar la dirección DMX.

El MLS-20 hace un ruido anormal, ¿qué hacer?

Un ruido anormal puede indicar un problema interno. Apaga el dispositivo y contacta a un servicio técnico autorizado para una evaluación.

MANUAL DE USUARIO MLS-20 JBSYSTEMS LIGHT

Manual de instrucciones ES

WWW.BEGLEC.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funciona bajo的前提下 dar como enriquezarse para su�名稱。

CHARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices naciales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documents correspondentes han sido depositados por el fabricante.

• Este dispositivo ha sido Diseño para producir efectos luminosos decorativos y se utilizes en sistemas de expectáculos de luces.
• Tubos de plástico multicolor con LEDs RGB i, realizados para Cambiar el color de muros, techos, etc. en todo tipo de lugaras: bares, discotecas, tabernas, tiendas, ...
• Se puede usar en un sin fin de aplicaciones: fjjar las tiras en cabins,除外s de los paneles plexi translucidos para create lentamente转型发展es en las superficies coloreadas,techos y muros,...
• Se incluye cinta adhesiva por los dos lados para una fácil montaje
• Puede montarse en quelquier superficie utilisé��énos tornillos
• JDiseno elegante tipo "linnea delgada"!
  Las tiras peuvent montarse sin espacios entre las unidades: sin interruptions en la calidad de la luz!
• Sin cables de conexión visibles, se encontrartran escondidos Completely bajo lasunas.
• Disponible en 2 longitudes: 20 cmy50 cm
• Se puede usar con nuestro LED-MANAGER (suministro électrique DMX)
• Tecnología LED de larga duración!

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utiliser esta unidad, compruebe que no haya habido daños durante el transporte. Si observa alcún daño, no utilise el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nosustras instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estricmente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma que occlude de la garantía. El distribuidor no asumirá ninguna responsabilidad por cuales defecto o problema que surja por no haber seguido elmanual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendete este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instrucciones de funcionaamento
• MLS-20 (20 cm) o MLS-50 (50 cm)
• Se incluye cinta adhesiva por los dos lados para una fácil montaje
• Cable de connexion con 2 connectores (L=10 cm)

INSTRUCCIONES DE SEGURIDAD:

Este"simboloindica:Usar solo en el interior.

Este"simbolo indica:Leer las instrucciones.

• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.
• No exponga este aparato a la lluvia o a la humedad.
• Para evaporar que se forme condensation en el interior,除去 que launidad se adapte a la temperatura exterior cuando la lleve a una habitacion calida afterwards del transporte. A vez la condensation impide que launidad funcione a pleno rendimiento y pueda inclujo provocar daños.
  -Esta unidadsolespuedeusar enelinterior.
• No coloque objetivos metalicos ni derrame liquidos dentro del reproductor de la unidad. Sialgún objecto extraño enraa en la unidad, desconecte inmediamente el montaje de instalacion del suministro electrico.
• Evite el uso en ambientes con polvo y limpie la unidad regularamente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La maxima temperatura ambiente para un functionamento seguro es de 40^ . No utilise la unidad a temperatas ambiente superiores.
• Asegürese de que debajo del area del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• La instalacion electrica solo debe ser唛ada a cabo por personalrialificado, de acuerdo con la regulaciones sobre seguridad electrca y mecnica de su pais.
• Los cables siempre deben estar en perfecto estado: apague el LED Manager inmediamente cuando observar daños o desperfectos en los cables.
• Este aparato debe utilizes con el LED Manager: no conecte la unidad a ningún regulator de voltaje o aanother suministro electrico.
• En caso de que occurran problemas de functiOnamento serios,cede deutilizar el aparato ypongase en contacto con su distribuidor inmediatamente.
• La carcaşa deben reemplazarse si estávisiblemente dañada.
• Utilice el embalaje original cuandoonga que transporte el dispositivo.
• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

Importante: No utilise el efecto en presencia de personas epilepticas.

DESCRIPCION:

1. Recinto de la tira de LED
2. PCB con LEDs de alta potencia: pueda sacarse de la base en forma de U para hacer la instalacion más fácil.
3. Conector de entrada (montado en el lado inferior): para conectar con el LED manager o con cualquier othera salute de una tira de LED anterior en la capena.
4. Conector de calidad (montado en el lado inferior): para conectar con la entrada de unasuma tira de LED en la casa.

INSTALACION MECANICA

• Important: La instalación solo debe levarse a cabo por personal的技术icoriallicado. Una instalación incorrecta peut provocar lesiones graves y/o daños en la propidad. El montaje superior requiere mucha experiencia! Deben respetarse los limites de carga de configuracion, deben utiliseras materiales de instalacion homologados, el dispositivo instalado debe inspectionsare regularmente por su seguidad.
• Asegürese de que debajo del aire del lugar de instalación no hay personas durante la instalación o mantenimiento.
• Antes de la instalación asegúrese de que el area de la instalación pueda soportar una carga minima de 10 vezes el peso de la unidad.
• El disposito de be fijarse correctamente; jun montaje con giro libre es peligioso y no debe considerarse!
• El operario dese aseguarse de que las instalaciones relacionadas con la seguidad son aprobadas por un experto ante deutilizaras por primera vez. Las instalacionesdeferan inspeccionarse anualmente por una persona qualificada para aseguar que la seguidad es optima.

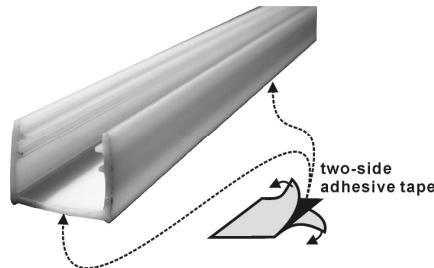

Montaje con la cinta adhesiva por los dos lados:

JEsta es lamania más fácil y rápida pero solamente es posiblo sobre una superficie lisa!
- Corte la cinta de acuerdo al時間 adecuado.
- Colóquela en la parte inferior o en elazo del recinto en forma de U como se muestra en los dibujos.

Cinta montada en la parte inferior

Cinta montada alado

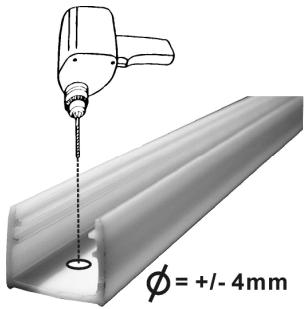

Montaje conPEGUEs tornillos:

Esto toma más tiempo pero la superficie de montaje no tiene que ser lisa, pueda incluso fjjar la tira de LED en una superficie cubierta con alfombra.

• Quite el PCB del riel de plástico en forma de U deslizándolo hacer un lado.
  Importante: iijNO toque los contactos electricos en la parte inferior del PCB, las descargas electricas你能 detruir los LEDs!!!
  Ahora puede fácilmente realizar��eños orificios en el riel de plástico. (Consulte el gráfico)
• Fije el riel de plástico en la superficie utilizandoPEGs tornillos adaptados.
• Deslice de regreso el PCB en su lugar (no olvide de poner primero el cable(PC)deconexionsuministradoalconectordesalida en la parte inferior)

Consejo: Puede instalar la(s) TIRA(S) DE LED también atrás de paneles translúcidos para create ambios de color en muros y techos o en un bar puede instalar las tiras abajo de las repisas translúcidas para iluminar las botellas y los vasos desde abajo.

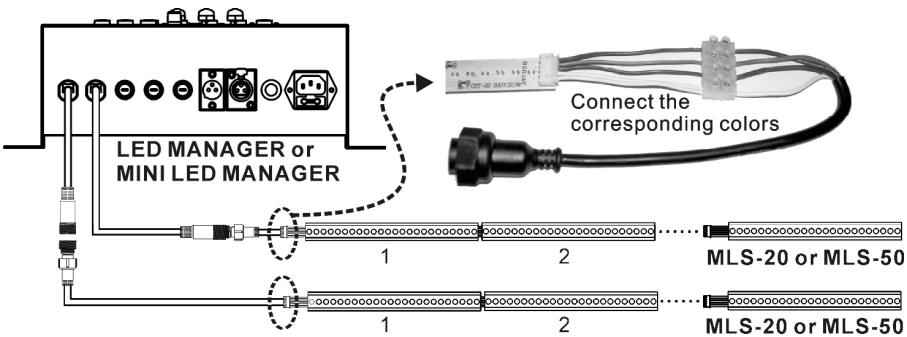

INSTALACION ELECTRICA

La instalación electrica sólo de serheetsada a cabo por personalrialcado,de acuerdo con la regulaciones sobre seguridad electrica y mecanica de su pais.

MUY IMPORTANTE: iVerifique el manual del usuario del LED Manager para hacer la energia maxima permitida en la calidad jNo exceeda este maximum permitted! Para saber el consumo total de energia de todos los productos LED en unacedena, simplementtene que sumar elconsumo de todas las unidades en lacedena. iConsulte el capitulo "especificaciones" al final de este manual para ver el consumo de energia de las differentes TIRAS DE LED!

ii Este MLS-20 + MLS-50 MINI LED STRIPsole podu cieutarse junto con el LED MANAGER de JB SYSTEMS!!

iii NO LO CONECTE DIRECTAMENTE A LA TOMA DE 230V de CA o arialquiera ordinaria de 24V de CC !!!

• Después de instalar las unidades encadene tipo margarita los cables de entrada/salida de todas las unidades de TIRAS DE LED hasta la energia maximala permitted.
• Después de verificar que la energia Tmaxima permitida no se ha exccedido, pueda conectar la cnneta a una de las salidas del LED Manager.

• Para conectar la primera TIRA DE LED en la cafeteria al LED MANAGER, haha lo siguientes:

• Corte uno de los extremos del cable de connexion que fue suministrado con la TIRA DE LED

• Utilice un terminal de contacto simple de 4 pines para conectar los extremos abiertos del cable al cable especial suministrado con el LED MANAGER. los colores correspondentes deben ser connectados el uno al除外. Atencion: jintar los 2 cables blancos del(PCqueño) cable de connexion

Ejemplo: Tiene que instalar 33x MLS-50 y 6x MLS-20 → 33x 3,4W + 6x 1,7W = 122,4 Watts.Estaceda(puedeconectarseauna de lassalidas delLEDManager yaque no excede los150Wpermitidos. (Atencion;la potencia de salute maxima del Mini LED Manager es100W!)

Debido a que las TIRAS DE LED MINI son controladas por medio del LED Manager, le acontejamos que lea las instrucciones de funciona el manual de usuario del LED Manager.

MANTENIMIENTO

• Asegürese de que debajo de la zona del lugar de instalación no haya personas durante elostenimiento.
• Aque el LED Manager y desenchufe el cable de red.

Durante la inspeccion deben comprobar los sicuales+puntos:

• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezas estarán apltarse firmamente y no corroerse.
• Las carcasas, las fijaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan presentar ninguna deformidad.
• Cuando un recinto estávisiblemente dañado por gritas o rasgunos profundos,deferá ser reemplazado.
• Los cables deben estar en perfecto estado y deben reemplazarse inmediamente incluo si el problema detectado es(PC).

• La limpieza del recinto de plácico deben realizarse periodically para optimizar la emisión luminosa. La Frequencia de limpieza depende del entorno en el que funciona el aparato: los ambientes humedos, con humano o specialmente sucios peuvent provocar una mayor acumulación de sociedad en los elementos opticos del aparato.

• Limpie con un paño suave utilizing productos de limpieza de cristales normales.

• Seque sempre las piezas conCORDo.

ESPECIFICACIONES

Conexiones:

Cables planos especialies

Voltaje de operación:

24 V cc anodocomings

Consumo de energia:

Toda la informacion está sujeta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en{nuestra pagea Web:

www.beglec.com
