BEDIENUNGSANLEITUNG MATRIX LED JBSYSTEMS LIGHT

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230 V, 50 Hz

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Si deese Bedienungsanleitung sorgfaltig vor der Inbetriebnahme durch, zur vollen Ausschopfung der Mochigkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Ein sehr kraftvoller überwaltigender LED-Effekt.
• Über DMX kann jeder der 256 Hochleistungs-LEDs (R = 64 + G = 64 + B = 64 + W = 64) einzeln gesteuert werden, um äußerst ungewöhnliche Effekte zu erzielen!

• Verschiedene Betriebsmodi über das 4-stellige LED-Display wahlbar:

• Standalone: musikgesteuerte Shows mit eingebautem Mikro

• Master/Slave: wundervolle synchronisierte Shows
  Wahlweise CA-8 Fernsteuerung erhältlich

• Verschiedene DMX-Modi:

• Über 256 DMX-Kanäle konnen Sie verblüffende Textmuster, geometrische Formen, dynamische Scanner-/Roll-/Dreh- und Zoomeffekte erzielen!

• Der 1-Kanal-DMX-Modus macht die Bedienung extrem einfach

• Mit dem 4-Kanal-DMX-Modus erhalten Sie vollständige Kontrolle über alle eingebauten Programme.

• Außerst schillernde Farben verglichen mit Halogenlampen-Effekten

• Kein Leuchtenaustausch!
• Nahezu keine Wärmeabgabe und sehr geringe Leistungsaufnahme
• 0-100% Dimmung und ultra schelle Strobe-Funktion
• Ausgestattet mit großen optischen Linsen für maximale Lichtleistung und weite Abstrahlwinkel von 54^

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollethe Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- MATRIX LED
- Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreeieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse I Klassifizierung

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 0,5 Meter betragen.

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Aus Umweltschutzgründen Verpackungitte niederverwenden oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung einige Zeit zum Temperaturausgleich ausgeschalten stehen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker siehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualificierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

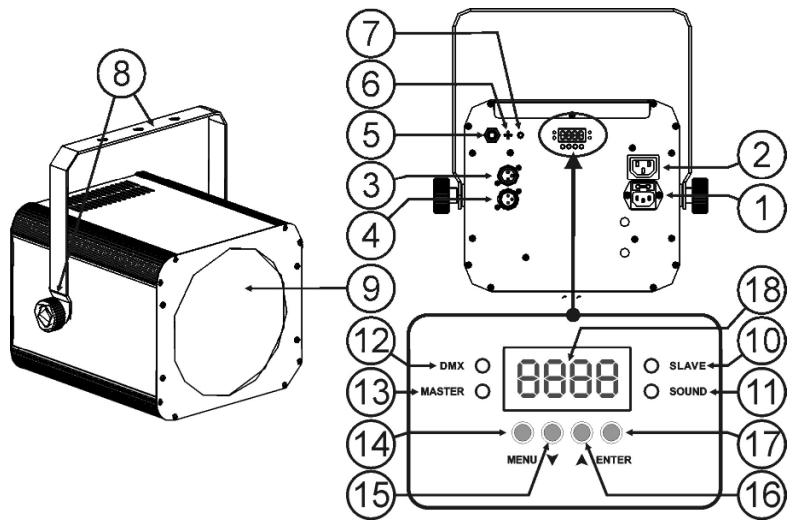

BESCHREIBUNG

1. Netzanschluss mit IEC Buchse zum Anschluss an die Steckdose
2. Netzausgang mit IEC Stecker: Sie können mit dem optionalen IEC Kabel diesen Netzausgang mit dem Netzeingang des{nachsten Gerät verbinden (max 40 MATRIX LED)
3. DMX-Eingangsstecker
4. DMX-Ausgangsstecker
5. 14 Buchse zum Anschluss eines optionalen CA-8-Controllers
6. Eingebautes Mikrofon
7. Empfindlichkeit für Audio-Pegel.
8. Halter mit zwei Schrauben auf jeder Seite und einem Montier loch um das Gerät in eine Montagevorrichtung zu bringen.
9. Große optische Linse für maximale Lichtleistung und breit, 54° Abstrahlwinkel
10. Slave LED: leuchtet auf, wenn das Gerät im Slave-Modus ist
11. Sound LED: blinkt im Takt der Musik wenn das Gerät im Audio-Modus ist
12. DMX LED: leuchtet auf, wenn das Gerät ein DMX-Signal erhält
13. Master LED: leuchtet auf, wenn das Gerät als Master geschalteit ist
14. MENU-Knopf: zum Wahlen der verschiedenen Menüpunkte
15. DOWN-Knopf: zum Zurückgehen im Menu und zum Mindern der auf dem Display angezeigten Werte
16. UP-Knopf: zum Vorwartsgeben im Menu und zum Erhöhen der auf dem Display angezeigten Werte.
17. ENTER-Knopf: zum Bestätigen Ihrer Wahl.
18. DISPLAY zeigt die verschiedene Menus und die gewährten Funktionen an.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprachende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entwickert von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.

• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.

• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.

• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die Elektroinstallation solle nur von Fachleuten in Übereinstimmung mit den in Ihr dem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführrt werden.

Elektrische Installation von einem allein stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein stehenden Modus zu arbeiten Anmerkung 1: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchen. In Abschnitt „Bedienen des Gerats" erfahren Sie mehr darüber.

Anmerkung 2: Sollete kein Ausgang vorhanden sein, stellen Sie richer, dass das Gerät im Master-Modus eingestellt ist (siehe nachstehend Kapitel)

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schlieben Sie 2 bis max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Setzen Sie das erstere Gerät der Kette in den Master-Modus, die übrigen müssen in den Slave-Modus gesetzt werden (SL1 oder SL2). Siehe nachstehend Kapitel für weitere Informationen.
• Vergewissem Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
  Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten.

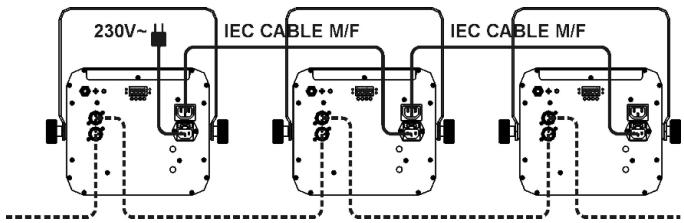

Elektrloo installation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).

90~120 ohm resistor

• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
  Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
  Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht benutzt.
• Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, das Funktioniert nicht!
• Stellen Sie sicher, dass alle Geräte an das Netz angeschlossen sind.

EINSTELLLEN DER RICHTIGEN STARTADRESSE:

Bitte im nachstehend Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

Beispel für verschiedene Kanal-Konfigurationen:

1 Kanal-Modus: 001 (gerät1), 002 (gerät 2), 003 (gerät 3), ... → Abständen von 1 Kanal
4 Kanal-Modus: 001 (gerat 1), 005 (gerat 2), 009 (gerat 3), ... → Abständen von 4 Kanälen
256 Kanal-Modus: 001 (gerät 1), 257 (gerät 2) → Abständen von 256 Kanäle

3 DMX-Modi sind verfügbar: 1CH, 4CH und 256CH- Modus:

1-Kanal-Modus:

Sehr Benutzerfreundlicher Modus: Sie bereits nur ein DMX Kanal um einen von 11 vorprogrammierten Chases auszuwahlen oder Sie konnen den Effekt Commander zum ein- und ausschalten benuten (Sie bereits kein Switch Pack).

4-Kanal-Modus:

Für komplette Steuerung.
- Kanal 1: Schalten Sie das Gerät ein / aus und wahren Sie, wie Kanäle 2 + 3 Arbeiten.

• Kanal 2: Abhängig von der Einstellung der Kanal1 konnen Sie 1 von 12 Muster oder 12 Lauflicher auswahlen
• Kanal 3: Abhängig von der Einstellung der Kanal 1 können Sie 15 Farbkombinationen oder einen gewünschten Chase Geschwindigkeit auhalten.
• Kanal 4: Wahlen Sie die gewünschte Strobe Frequenz.

256 Kanal-Modus:

Für ein Höchstmaß an Flexibilität und Kreativität, können Sie jeder LED des Geräts programmieren.itte beachten Sie, dass in this Modus das Gerät 256 DMX-Kanä verwendet: Programmierung soviele Kanäle ist nur bequem, mit angepassten DMX-Software auf einem PC.

HOW TO SETUP:

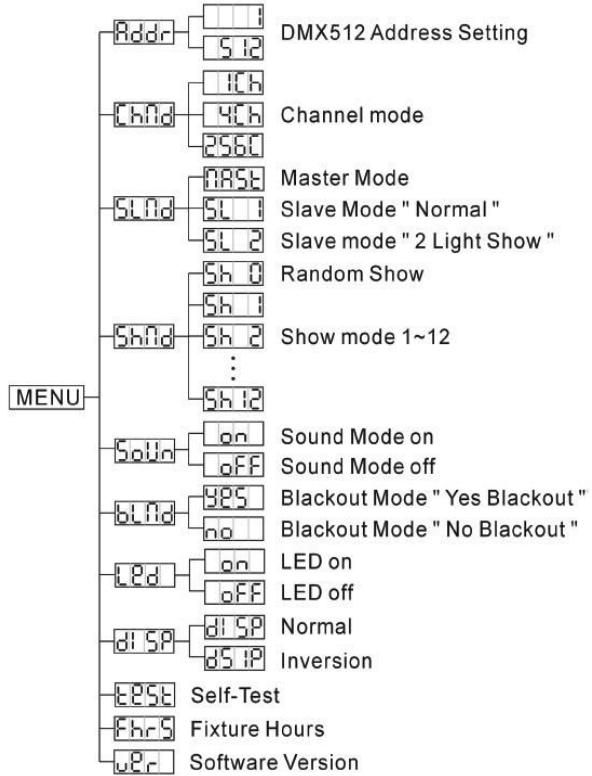

HAUPTMENU:

Um eine der Menüoptionen auszuwahlen, drucken Sie den MENU-Knopf so oft bis die gewünschte Option auf dem Display erscheidt.
- Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
Mit ABWARTS und AUFWARTS wahren Sie die gewündte Menüoption.
- Wenn die gewünschte Menüoption ausgewähl ist, mit EINGABE (ENTER) bestätigten.
- Drucken Sie die Taste MENU für 2seconds um die Einstellungen zu speichern und um in den normalen Arbeitsmodus zurückzukehren.

DMX512 Einstellung

Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drucken bis Rddr im Display angezeigt wird.
  EINGABE (ENTER) drücken und das Display beginnt zu blinken.
  Mit ABBWARTS und AUFWARTS die DMX512 Adresse verändern. Sobald die richtige Adresse im Display

angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung)

• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Channel Mode

Zum Einstellen der Anzahl DMX-Kanäle.

• Drücken Sie MENU, bis hfd im Display angezeigt wird.
• Drucken Sie ENTER, damit beginnt das Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um den (1-Kanal), (2-Kanal) oder (2560) (256-Kanal) Modus zu wahlen.
• Nach der Modusausb Wahl drucken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden)
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Betriebsmodus:

Zum Einstellen des Geräts im Master- oder Slave-Modus.

• MENU-Taste drücken bis 5Lnd im Display angezeigt wird.
• Drücken Sie den ENTER-Knopf, der aktuelle Betriebsmodus beginnnt auf dem Display zu blinken
• Benutzten Sie die DOWN- oder UP-Knöpfe um [35] (Master), [5] (Slave synchron mit dem Master) oder [5] (2 light show - Slave führ das Gegenteil des Masters aus).

Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung)

• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zusückzukehren.

Showbetrieb

Zum Auswahlen eines der vorprogrammierten Shows bei Benutzung im Standalone oder Master/Slave-Modus

• MENU-Taste drucken bis Shnd im Display erscheint.
• Dann EINGABE (ENTER) drücken, die aktuelle Show beginnnt auf dem Display zu blinken.

• Benutzen Sie die DOWN- und UP-Knöpfe um eine der vorprogrammierten Shows auszuwahlen:

• Sh alle Shows spielte in zufälliger Modus.

• bis Shic → 12 verschiedene integrierte shows.

• Sobald Sie den richtigen Modus ausgewählten haben, drücken Sie die ENTER-Taste zur Bestätigung.

• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Sound Mode

Zum Auswahlen des gewünschten Sound-Modus zum Auslösen der Shows.

• MENU-Taste drücken bis 500 im Display angezeigt wird.
  EINGABE (ENTER) drucken.

• Benutzen Sie die DOWN- und UP-Knöpfle um einen der möglichen Moden zu wahlen:

• (sound modus an) Die Show wird über das interne Mikrofon gesteuetert.

• (sound modus aus) → Die Show wird über die Geschwindigkeit geregelt.

• Sobald Sie den richtigen Modus ausgewählten haben, drücken Sie die ENTER-Taste zur Bestätigung.

• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Blackout

• Blackout: Wird kein DMX-Signal erkannt, besteht das Gerät in Blackout.
• Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um.
• MENU-Taste drucken bis bLnd im Display erscheint.
• Dann EINGABE (ENTER) drücken, die aktuelle Auswahl beginnnt auf dem Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um YES (Blackout) oder NO (kein Blackout) Modus zu wahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
• Halten Sie die MENU-Taste ungefahr 2 Sekunden gedrück um in den Betriebsmodus zurückzukehren.

Led Display

• Display an: Display ist ständig eingeschaltet.
• Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.
• MENU-Taste drucken bis LEDs im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
• Halten Sie die MENU-Taste ungebär 2 Sekunden gedrückt um in den Betriebsmodus zurückzukehren.

Display Umkehrung

• Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.
• Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.
• MENU-Taste drucken bis [d]SP im Display blinkt (Normal Display)
• Mit EINGABE (ENTER) zu Betriebsart DSIP (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENTÜ-Taste drücken.

Selbst-Test

• MENU-Taste drücken bis ESE im Display erscheint.
• Drucken Sie die ENTER-Taste: Das Gerät beginnnt das Selftest-Programm.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis FhrS im Display erscheint.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Software-Version:

Zum Anzeigen der Software-Version des Geräts.

• Drücken Sie den MENU-Knopf bis Uer im Display erscheint.
• Drücken Sie den ENTER-Knopf, um die Software-Version des Geräts anzuzeigen.

Um zu den Funktionen zurückzugehen, drücken Sie den MENU-Knopf.

BEDIENUNG DES GERÄTS

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller (1-, 4- & 256-Kanal DMX-Modus)

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen setzen wollen. Durch Verbindung der Geräte in Haupt-/Untergräte steuert das erstige Gerät die nachfolgenden Geräte und erzeugt eine automatische, musikgesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchon mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgeschelt ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Einstellanleitung" nachlesen.

• MASTER hat 12 vorprogrammierte Shows: Sie können (show 0) bis (show 12) direkt im Menu des Mastergerats wahren.
• UTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingesellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen eingeführen → im Menu der Untergeräte zu Option Sfhd gehen und auswahlen:

Normal Untergerät: Untergerät arbeitet synchron mit Hauptgerät.
2 Lightshow: Untergerät arbeiten umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergarat empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Diese Kleinen Controller einfach an der 1/4" Buchse des Hauptgerats anschließen und dann folgende Funktionen steuern:

Standby	Blackout the unit
Function	1/ Weiße Sound Strobe 2/ Sound Color Strobe	Wählen Sie die Show (show 1-12)
Mode	Sound/Strobe (LED AUS)	Farbe (LED AN)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Luftgusschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Bebehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

≈ 230V 50Hz

Leistungsaufnahme:

29 Watt

Sicherung:

250V / 6,3A langsame Sicherung (20mm Glas)

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

DMX Kanale:

1, 4 oder 256 Kanale

Lichtquelle:

256 LEDs (64R + 64G + 64B + 64W)

Abmessungen:

270 × 242 × 317 ~mm

Gewicht:

3,8 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!
Sie konnen sich die neuste Version dess Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
