LYNX LED - Éclairage LED JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED
Caractéristiques techniques principales	Technologie LED, effets lumineux variés, contrôle DMX
Alimentation électrique	100-240V AC, 50/60Hz
Dimensions approximatives	300 x 200 x 150 mm
Poids	2,5 kg
Compatibilités	Compatible avec les systèmes DMX512
Type de batterie	Non applicable
Tension	100-240V
Puissance	50W
Fonctions principales	Effets de lumière, changement de couleur, modes automatiques et son à la lumière
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange à vérifier auprès du fabricant
Sécurité	Ne pas exposer à l'eau, utiliser dans un environnement ventilé
Informations générales utiles	Idéal pour les événements, concerts, et installations temporaires

FOIRE AUX QUESTIONS - LYNX LED JBSYSTEMS LIGHT

Comment puis-je installer le JBSYSTEMS LIGHT LYNX LED ?

Pour installer le JBSYSTEMS LIGHT LYNX LED, commencez par le déballer et vérifiez que tous les composants sont présents. Ensuite, suivez le manuel d'utilisation pour le fixer à la surface souhaitée en utilisant les supports fournis.

Quel type de source d'alimentation est nécessaire pour le JBSYSTEMS LIGHT LYNX LED ?

Le JBSYSTEMS LIGHT LYNX LED nécessite une alimentation de 230 V AC. Assurez-vous que la source d'alimentation est compatible avant de l'utiliser.

Comment puis-je changer les modes d'éclairage du JBSYSTEMS LIGHT LYNX LED ?

Pour changer les modes d'éclairage, utilisez la télécommande fournie ou le panneau de contrôle situé sur l'appareil. Consultez le manuel d'utilisation pour plus de détails sur les différents modes disponibles.

Que faire si le JBSYSTEMS LIGHT LYNX LED ne s'allume pas ?

Si le JBSYSTEMS LIGHT LYNX LED ne s'allume pas, vérifiez d'abord si l'appareil est correctement branché et si l'alimentation fonctionne. Si tout semble en ordre, essayez de réinitialiser l'appareil en le débranchant puis en le rebranchant.

Comment nettoyer le JBSYSTEMS LIGHT LYNX LED ?

Pour nettoyer le JBSYSTEMS LIGHT LYNX LED, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou de l'eau directement sur l'appareil.

Le JBSYSTEMS LIGHT LYNX LED est-il adapté pour une utilisation en extérieur ?

Le JBSYSTEMS LIGHT LYNX LED est conçu principalement pour une utilisation en intérieur. Si vous souhaitez l'utiliser à l'extérieur, assurez-vous de le protéger des intempéries et de l'humidité.

Comment puis-je synchroniser plusieurs JBSYSTEMS LIGHT LYNX LED ensemble ?

Pour synchroniser plusieurs JBSYSTEMS LIGHT LYNX LED, utilisez la fonction Master/Slave disponible sur l'appareil. Consultez le manuel d'utilisation pour les instructions détaillées sur la configuration.

Où puis-je trouver des pièces de rechange pour le JBSYSTEMS LIGHT LYNX LED ?

Les pièces de rechange pour le JBSYSTEMS LIGHT LYNX LED peuvent être commandées auprès de votre revendeur local ou directement sur le site du fabricant.

Quelle est la durée de vie des LED dans le JBSYSTEMS LIGHT LYNX LED ?

La durée de vie des LED dans le JBSYSTEMS LIGHT LYNX LED est estimée à environ 50 000 heures, selon l'utilisation et les conditions d'environnement.

Le JBSYSTEMS LIGHT LYNX LED est-il compatible avec des contrôleurs DMX ?

Oui, le JBSYSTEMS LIGHT LYNX LED est compatible avec des contrôleurs DMX. Assurez-vous de suivre les instructions de configuration dans le manuel d'utilisation pour une intégration correcte.

MODE D'EMPLOI LYNX LED JBSYSTEMS LIGHT

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Moving head high tech exerçant un attrait visuel exceptionnel, destinée aux DJ pros, aux compagnies de location et aux discothèques
• Basée sur la technologie LED 20 watts :
• consommation de courant extrêmement basse (que d'argent épargné !) Couleurs extrêmement brillantes comparées aux appareils fonctionnant avec des lampes halogènes
• Pas de lampes à remplacer!
• Pratiquement aucune production de chaleur
• Poids plume (aucun transfo pour lampes n'est nécessaire)
• Puissance lumineuse imposante et gobos très précis grâce à un excellent matériel optique
• Fonction gradateur allant de 0 à 100% et fonction stroboscope ultrarapide.
• Excellents programmes intégrés donnant lieu à de splendides light shows qui changent sans arrêt :

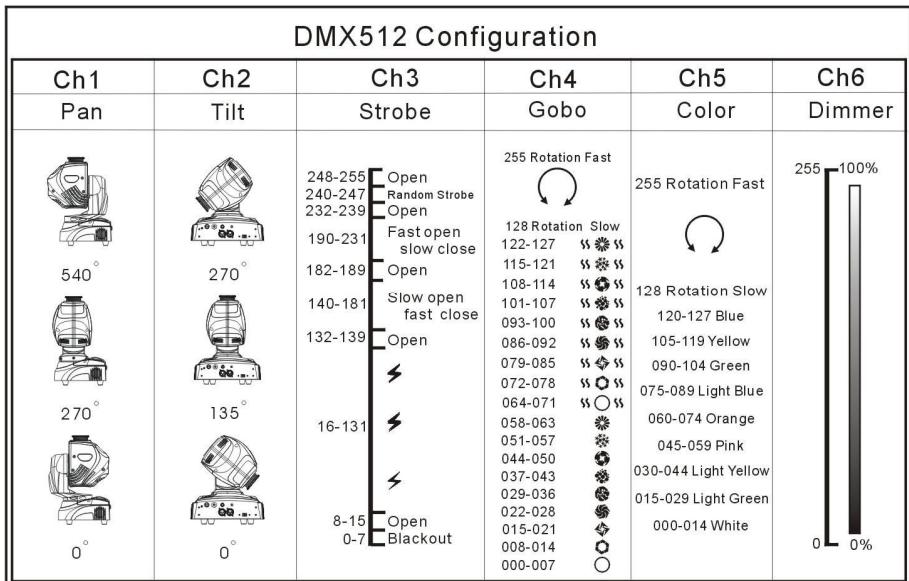

• Contrôle via DMX: 6 canaux (pan, tilt, colors, gobos, dimmer, strobe) Mode autonome : activation sonore via micro interne Mode maitre/esclave : magnifiques shows synchronises
• 8 gobos + ouvert, équipé de la fonction 'gobo shaking'
• Roue à couleurs indépendante (8 couleurs + le blanc)
• Repositionnement automatique des repères X/Y
• En option, une télécommande CA-8 est disponible

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertisements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - Appareil LYNX - Attelle + 2 boulons

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer yourselves. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 1 mètre.

• Afin de protégér l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• èces pouvant être changées par l'utilisateur à l'intérieur de l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.

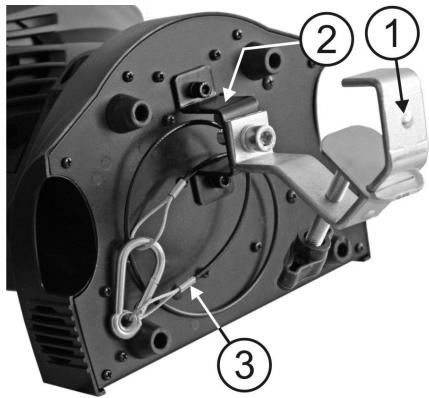

• Utilisez systématiquement un câble de sécurité (n° 3 sur l'image) qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approu
• Collier de serrage rapide, en option
• Collier de serrage spécial (fourni)
• Câble de sécurité, en option

Comment regler l'appareil

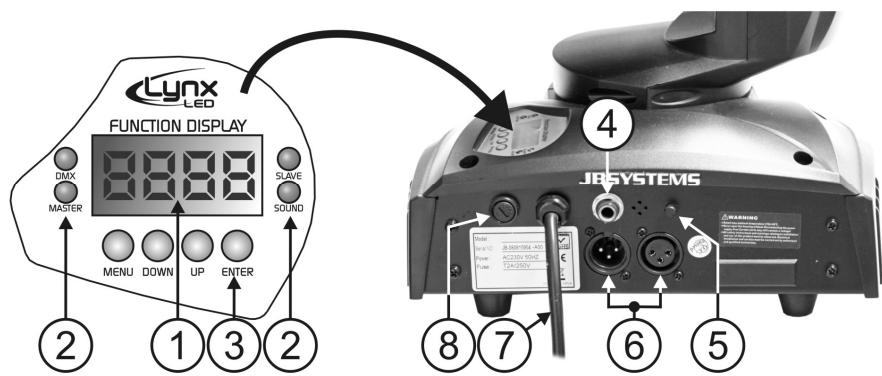

PANNEAU DE CONTRÔLE:

1. ECRAN affiche les différents menus et les fonctions selectionnées.
2. LED

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maitre
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activation musicale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour recycler dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmier la fonction sélectionnée

1. ENTREE POUR LE CONTROLEUR A DISTANCE: connectez le contrôle à distance optionnel (CA-8) via l'entrée jack 1/4 afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode.
2. SENSITIVITY: vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome ou en mode maître/esclave.

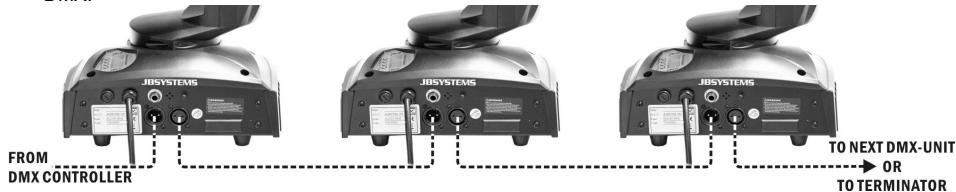

3. DMX IN/OUT : est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.
4. CABLE D'ALIMENTATION SECTEUR : vérifier deux fois plus tôt qu'une fois la tension du secteur (qui devrait être 230V 50Hz) avant de raccorder le cable au secteur !
5. FUSIBLE GENERAL D'ALIMENTATION : dans tous les cas, remplacez ce fusible par un fusible qui possède les mêmes caractéristiques ! (250V/2A lent)

• Pour sélectionner une des fonctions pre-set, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera.
• Utilisez les touches DOWN et UP pour changer de mode.
• Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8 secondes l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez pendant environ 2 secondes sur la touche MENU. Les fonctions principales sont affichées ci-dessous.

Réglement de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

Appuyez sur la touche MENU jusqu'à ce que Addr soit affiché à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour changer l'adresse DMX512. - Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau pendant environ 2 secondes sur la touche MENU.

Est utilisé pour choisir le Show quand

l'appareil fonctionne de façon autonome ou en maître/esclave.

Appuyez sur la touche MENU jusqu'à ce que 5hnd est affiché à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner.

Show 1 mode- l'appareil est placé parterre. Angle du mouvement tilt:

Show 2 mode - l'appareil est fixe au plafond. Angle du mouvement tilt: - Mode show 3: l'appareil est placé sur le haut-parleur.

Le projecteur reste continuellement dirigé vers le public, donc, devant la scè au-dessus de l'horizontalité; en dessous de l'horizontalité).

• Mode show 4: l'appareil est fixé au plafond. La plupart du temps, le spot projette son faisceau devant la scene. Angle du mouvement pan (de gauche à droite à gauche) :. Angle du mouvement tilt : (verticalment, devant; derrière ).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

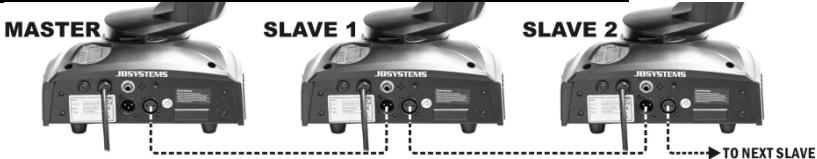

Est utilisé pour que l'appareil esclave fonctionne de façon opposée au maître ou pour fonctionner de façon complètement synchronisée.

Appuyez sur la touche MENU jusqu'à ce que Sld s'affiche à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show). - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau pendant environ 2 secondes sur la touche MENU.

Ce mode est utilisé pour faire réagir l'appareil au rythme de la musique quand il est utilisé en mode autonome ou en mode maître/esclave.

• Appuyez sur la touche MENU jusqu'à ce que Son s'affiche à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (activated par le son) ou
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode Black-out

Black-out mode: quand aucun signal DMX est détecté, l'appareil se met en black-out et attend un signal DMX.

Mode « pas de black-out » : quand aucun signal DMX est détecté, l'appareil se met automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que blind est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (yes black-out) ou (no black-out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau pendant environ 2 secondes sur la touche MENU.

Inversion Pan

Normal: le mouvement pan n'est pas inversé.

Pan inversion: le mouvement pan est inversé

• Appuyez sur la touche MENU jusqu'à ce que l'pan est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (pan inversion).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer toutes choses.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Tilt

Normal: le mouvement tilt n'est pas inversé.

Tilt inversion: le mouvement tilt est inversé

• Appuyez sur la touche MENU jusqu'à ce que le menu est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner no (normal) ou (tilt inversion).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau pendant environ 2 secondes sur la touche MENU.

Led Display

Display on: l'écran est toujours allumé.

Display off: l'écran est éteint quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche LED - Appuyez sur la touche ENTER, l'écran commence à clignoter. - Utilisez les touches DOWN et UP pour sélectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé). - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion de l'affichage

Écran normal : l'écran est lisible quand l'appareil est posé normalement sur une surface. Inversion de l'affichage : l'écran est lisible quand l'appareil est monté en position renversée.

• Appuyez sur la touche MENU jusqu'à ce que les lettres [ISP] soient affichées par l'écran. (écran normal)
• Appuyez sur la touche ENTER pour passer de 15P (écran normal) à 115P (inversion de l'écran)
• Après 8 secondes environ, votre choix est enregistré automatiquement.

Focus Adjust

Est utilisé pour vous aider à régler le focus des faisceaux et des gobos.

Appuyez sur la touche MENU jusqu'à ce que FRdU clignote à l'écran. - Appuyez sur la touche ENTER pour que l'appareil adopts la position "tilt". - Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan". - Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan". - Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan".

Dans les 5 pas précédents vous pouvez ajuster le focus à l'aide des touches UP/DOWN de l'appareil (l'écran affiche la valeur du focus).

Attention: vous pouvez effectuer un réglage "général" du focus couvrant les 5 positions, il n'est donc pas possible de régler parfaitement le focus pour toutes les directions individuellement.

• Pour retourner aux fonctions, appuyez sur la touche MENU.

Self-Test

Est utilisé pour activer le programme interne "self-test" qui passera en revue toutes les possibilités de l'appareil.

Appuyez sur la touche MENU jusqu'à ce que clignote à l'écran. - Appuyez sur la touche ENTER pour démarrer le programme intégré « self-test » - Pour retourner aux fonctions, appuyez sur la touche MENU.

Température à l'intérieur de l'appareil

Utilisé pour afficher la température à l'intérieur du compartiment de la lampe.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres EPN se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER et la température de l'appareil sera affichée sur l'écran.
• Pour retourner vers les fonctions, appuyez de nouveau sur le bouton MENU.

Fixture Hours

Vous communiquez le nombre d'heures de service de l'appareil.

Appuyez sur la touche MENU jusqu'à ce que Fhr5 clignote à l'écran. - Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran. - Pour retourner aux fonctions, appuyez sur la touche MENU.

Version du logiciel

Cette possibilité est utilisée pour montrer qu'elle est la version du software qui a été installée dans l'appareil

• Appuyez sur la touche MENU jusqu'à ce que UER clignote à l'écran.
• Appuyez sur la touche ENTER pour afficher la version du software.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Reset

Pour effectuer une mise à zéro de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que [SEL] clignote à l'écran.
• Appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir comment effectuer une mise à zéro (reset) par commande DMX.

Installation electrique + adressage

Important : L'installation électrique devrait être effectuée uniquement par du personnel qualifié, suivant les normes de sécurité relatives à l'électricité et à la mécanique dans votre pays.

Installation électrique pour 1 appareil en fonctionnement seul:

• Installez simplement le câble secteur. L'appareil commencera fonctionner immédiatement en mode autonome.

Remarque 1: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de possibilités de contrôle. Référez-vous à la section 'Comment utiliser l'appareil' pour apprendre à effectuer cette procédure correctement.

Remarque 2: s'il n'y a pas de sortie, veuillez vous assurer que l'appareil soit bien réglé en mode 'master' et régalez le mode blackout sur « NO » (se reporter au chapitre précédent).

Installation électrique pour deux ou plusieurs appareils en maître/esclave:

• Branchez de 2 à 16 appareils au maximum ensemble en utilisant des câbles symétriques pour micro donnée qualité. Le premier appareil dans la chaîne se comportera automatiquement en tant que maître, les autres appareils se comporteront automatiquement en tant qu'esclaves. Assurez-vous que les appareils sont tous branchés sur le secteur.
• Et c'est terminé!

Remarque : vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande (daisy chaining) votre contrôleur DMX et tous les appareils avec un câble symétrique de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches if (+)

Plan de câblage des XLR à 5 broches ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets lumineux dus aux interférences,

90~120 ohms resistor

vous devez utiliser une résistance de bouclage de 90 ohms à 120 ohms en fin de chaîne. Ne jamais utiliser de séparateur de câbles en forme de "Y", cela ne fonctionnera pas!

Assurez-vous que tous les appareils soient bien connectés au secteur. - Chaque effet lumineux de la chaîne doit avoir sa propre adresse de départ afin de savoir à chaque commande du contrôle il doit être. Dans le chapitre qui suit, vous apprendrez à régler les adresses DMX.

COMMENT REGLER L'ADRESSE DE DEMARRAGE EXACTE:

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... veillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

• CONFIGURATION DMX DU LYNX:

G1 G2 G3 G4 G5 G6 G7 G8

Comment utiliser l'appareil

Chaque fois que vous allumerez l'appareil, l'écran affichera 'MS20' et tous les moteurs retourneront à leur position initiale, ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l'appareil sera prêt à recevoir des signaux DMX ou à parcourir ses programmes.

Vous pouvez utiliser l'appareil selon 3 façons:

En utilisant les programmes intégrés maître/esclave En utilisant le petit contrôleur En utilisant un contrôleur DMX universel

- En utilisant les programmes intégrés maitre/esclave:

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maitre/esclave, le premier appareil contrôle tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et son Led « master » sera constamment allumé, le Led « sound » clignotera au rythme de la musique.

L'appareil Maître possède 2 shows prérérogrammés : vous pouvez sélectionner (show 1), (show 2), (show 3) ou (show 4) immédiatement dans le menu du maître.

• Les appareils Esclaves possèdent 2 options: les autres appareils sont régés en mode esclave (le Led « slave » est constamment allumé). Affin de créer un magnifique show you pouvez introduire des mouvements contrastés (pan/tilt de l'appareil esclave est inverse) → dans le menu des appareils esclaves you pouvez aller à l'option SLNd et sélectionner:

→ Normal slave: l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. S1.2 → 2 light show: l'appareil esclave fonctionne à l'opposé de l'appareil maître.

- En utilisant le controleur CA-8:

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4'' de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes:

Standby	L'appareil est totalement éteint.
Function	1. Strobo Synchro. 2. Double Strobo 3. Strobo Son	Selection Show 1-4	• Appuyez brièvement pour changer de couleur • Appuyez pendant une seconde pour changer de gobo
Mode	Son (LED éteinte)	Show (LED Clignote)	LED allumée

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu’une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protégé l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: AC 230V, 50Hz

Consommation maximale: 55 Watts

Contrôle du son: Microphone interne

Mouvements Pan/Tilt: 540° / 270°

Angle du faisceau : 14°

Connexions DMX : connecteur XLR mâle / femelle à 3 broches

LED: 1 LED blanche de 20Watt

Taille: voir dessin

Poids: 4,8 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la première version de ce mode d'emploi de notre site Web: www.beglec.com
