OPGELET: GEVAAR! stel de lens nooit bloat aan direct zonlicht, zichs gedurende een korteperiode. Dit kan het toestel beschadigen en zichs brand verroorzaken!

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijkme manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veriligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTIEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Opvallende Hi Tech moving head voor de Pro DJ, verhuurbedrijven en discotheken

• Op basis van een 20WATT LED:

• Zeer laag verbruik (besparing op de energiekosten!)

• Zeer heldere kleuren in vergelijking met de traditionele halogeeneffecten
• Geen lampen te verrangen!
  Zeer lage warmteontwikkeling

• Lichtgewicht (geen lamptransformatoren nodig)

• Krachtige lichtopbrengst en scherpe gobo's dankzij uittstkende optische elementen

• 0-100% dimmer en uiterst snelle strobe functie

• Mooie ingebouwde programme's voor gevarieerde Lichtshows:

• DMX controle: 6 kanalen (pan, tilt, kleuren, gobo's, dimmer, strobe)

• Standalone: muziekgestuurd via de ingebouwde microfoon

• Master/slave: prachtige synchrone shows

• 8 gobo's + open, uitgerust met de gobo shaking functie

• Afzonderlijk kleurenwiel (8 kleuren + wit)
• Automatische X/Y herpositionering
• CA-8 controller in optie verkrijgbaar

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd ward. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst naukeurig volgt. Elke schadeveroortaaktddoorverkeerd gebruik van het apparaat valt Niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te konnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
  LYNX toestel
• 1 ophangbeugel + 2 bouten

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellungen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die sich in een geldijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heem on e risico van elektracutie in te houden.
Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.
Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.
Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterial te recycleren.
- Een niew licheffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
- Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
- Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
- Gebruik dit apparaat uitsluitend binnenshuis.
- Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermielen. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
- Plaats de installment op een plaat met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installment moet op minstens 50~cm van de muren rondon geplaatst worden.
- Bedek geen enkele ventilatieopening om oververhitting te vermijden.
- Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
- Houd het apparaat UIT de buurt van kinderen.
- Dit apparaat mag Niet door onervaren Personen bediend worden.
- De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
- Verzeker er U van dat er zich onder de plaat waar het toestel worden geinstalleerd geen ongewenste personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
- Trek als de stekker uit wanner het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens te beginnen met de onderhoudsbeurt.
- De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
- Controller dan die aangegeven op de weiterijde van het toestel.
- De elektrische kabel behoort algtd in uiststkende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
- Laat de elektrische draad nooit in contact komen met andere draden.
- Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
- Sluit het apparaat Niet aan op een elektronische dimmer.
- Gebruik.altijd een geschichte en gekeurde veiligheidskabel bij het installereren van het toestel.
- Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker要去en worden onderhoven.

• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Neem contact op met uw dealer voor een eventuele herstelling.
• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd়n.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeauthoriseerde modificaties aan het toestel aan te brengen

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werkklast; ergendeinstalleringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel要去 regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel algid een gewaarmerkte (nummer 3 op de afbeelding) verilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende verilgheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbevestiging fault.
• Het apparaat要去 goed worden vastbezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können hebben.

• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilheid en de technische mechanismiek door een expert zijn goedgekeur aldorens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilheid nog steeds perfect is.

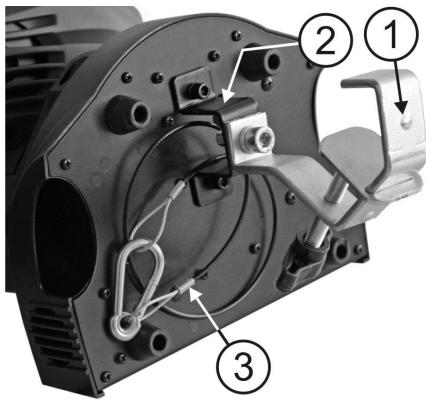

• Optionele bevestigingsklem

• Speciale klem (inbegrepen)
• Optionele veiligheidskabel

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.
   2.LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfunction te selecteren
DOWN	Omtering te gaan in de geselecteerde functies
UP	Omverder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controlleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microfoon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.

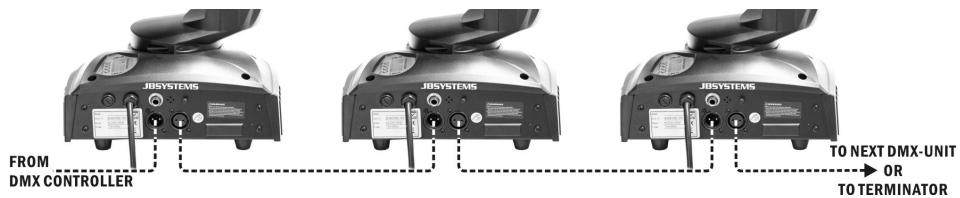

3. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.
4. VOEDINGSKABEL: controller de spanning (230V 50Hz) alvorens de kabel aan te sluiten!
5. HOOFDZEKERING: verrang deutsche zekering steeds met een zekering met bezelfde eigenschappen! (250V/2A traag)

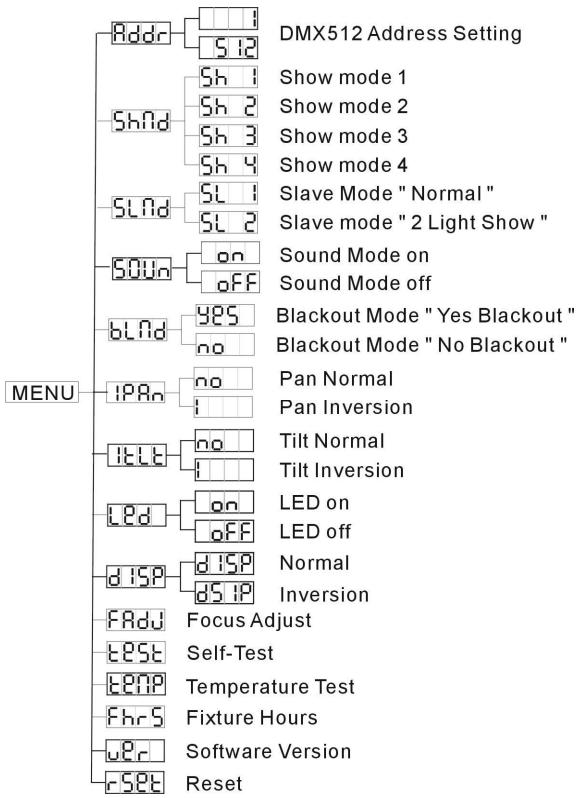

HOOFDMENU:

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display za knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geselecteerd hebt moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 Seconden zal de display automatisch waar de hoofdfuncties terugkeren zonder iets verandered te hebben. Om maar de functies terug te keren zonder iets te wijzigien moet u weer gedurende ongeveer 2 seconden op de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeven.

DMX512 Adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot [Add] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wonneer het juiste adres op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen. (anders keert hij na 8 seconden automatisch waar maar de hoofdfunctionzonder iets gewijzigd te hebben)

Om maar de functies terug te keren zonder iets te wijzigen moet u waar gedurende ongeveer 2 seconden op de MENU toets drukken.

Show Mode

Wordt gebrukt om de Show werkmodus te kiezen wanner het toestel standalone of in master/slave configuratie gebrukt worden.

• Druk op de MENU toets tot [shn] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen. Gebruik de DOWN en UP toetsen om een van de beschikbare shows te kiezen:

Show 1 mode-Het toestel staat op de grond. Tilt bewegingshoek 210^

Show 2 mode-Het toestel hangt onder het plafond. Tilt bewegingshoek 90^

Show 3 mode - Het toestel staat op een podium, gegenover het publiek

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek (links waar rechtsaar rechts): 160^ . Tilt bewegingshoek: 90^ ( 60^ boven de horizon; 30^ onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek ( links waar rechts aan links): 160^ . Tilt bewegingshoek: 90^ ( verticalaal, voorzijde 75^ ; ); );

• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder iepts gewijzigd te hebben) Om maar de functies terug te keren zonder iepts te wizigen moet u weer gedurende ongeveer 2 seconden op de MENU toets drukken.

Slave Mode

Wordt gebruikt om het slave toestel synchroon of tegenovergesteld te latent werken ten opzichte van de master.

• Druk op de MENU toets tot [shfd] op de display weergegeven wordt.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [L] (normal) of [L] (2 light show) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.
  (anders koert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder iets gewijzigd te hebben)

Om maar de functies terug te keren zonder ie's te wijzigen moet u weeer gedurende ongeveer 2 seconden op de MENU toets drukken.

Sound Mode

Wordt gebruikt in standalone of master/slave modus om de toestellen op het ritme van de muziek te latenten werken

• Druk op de MENU toets tot [Sout] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om on of off te kiezen.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigien moet u weer gedurende ongeveer 2 seconden op de MENU toets drukken.

Blackout Mode

Black-out mode: wanner geen enkel DMX signal gedeteerd worden, dan gaat het toestel over maar de black-out modus en wacht op het volgende DMX signal.

No blackout mode: wonneer geen enkel DMX signal gedetecteerd worden, dan schakelt het toestel automatisch over maar standalone werkung.

• Druk op de MENU toets tot blfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om b (yes blackout) of n (no blackout) te selecteren
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigien moet u weer gedurende ongeveer 2 seconden op de MENU toets drukken.

Pan Inversion

Normal: Pan beweging worden nicht omgekeerd.

Pan inversion: Pan beweging werkt gegenovergesteld

• Druk op de MENU toets tot [P] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of pan inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder ie ts gewijzigd te hebben) Om maar de functies terug te keren zonder ie ts wijzigen moet u weer gedurende ongeveer 2 Seconden op de MENU toets drukken.

Tilt Inversion

Normal: Tilt beweging worden nicht omgekeerd.

Tilt inversion: tilt beweging werkket gegenovergesteld

• Druk op de MENU toets tot [tLE] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (tilt inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigien moet u weer gedurende ongeveer 2 seconden op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display is uit wannerudge nicht gebruikt worden.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wonneer nicht in gebruik).
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder ie ts gewijzigd te hebben) Om maar de functies terug te keren zonder ie ts wijzigen moet u weer gedurende ongeveer 2 seconden op de MENU toets drukken.

Display Inversie

Normale Display: display is leesbaar wanner het toestel op de grond staat.

Omgeekerde Display: display is leesbaar wanner het toestel ondersteboven hangt.

• Druk op de MENU toets tot disp op de display weergegeven worden. (normale display)
• Druk op de ENTER toets om te kiezenussen [DSP (normale display) en DSIP (omgekeerde display).
• Na ongeveer 8 seconden worden uw keuze automatisch bevestigd.

Focus Adjust

Deze functie helpt u bij het afstellen van de focus van de Lichtstralen en gobo's.

• Druk op de MENU toets tot Fru knippert op de display.
• Druk op de ENTER toets zodate het toestel de "tilt 90^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 0^on positie innatemt.
• Druk op de ENTER toets zodat het toestel de "pan 90^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 180^ " positie innatemt.
• Druk op de ENTER toets zodate hct toestel de "pan 270^ " positie innatemt

In de vorige 5 stappen=kunt u de focus instellen met de UP/DOWN toetsen (op de display worden de focuswaarde weergegeven).

Opgelet: u kunt slechts een "algemene" focusinstelling makeen voor de 5 posities samen, het is Niet möglich om de focus perfect in te stellen voor elke positie.

• Druk op de MENU toets om maar de functies waar te keren.

Self-Test

Wordt gebruikt om het interne "zelftest" programme in te schakelen. Alle möglichkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets om het interne self-test programme te starten.
• Druk op de MENU toets om maar de functies waar te keren.

Temperatuur

Wordt gebruikt om de temperatuur in het lampcompartment aan te duiden .

• Druk op de MENU toets tot [E]nP knippert op de display.
• Druk op de ENTER toets en de temperatuur van het toestel zal getoond worden op de display.
• Druk op de MENU toets om maar de functies waar te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee ter geven.

• Druk op de MENU toets tot FhrS knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toesteleer te geeven op de display.
• Druk op de MENU toets om maar de functies waar te keren.

Software versie

Wordt gebruikt om de softwareversie welke in het toestel is geinstalleerd te tonen op de display

• Druk op de MENU toets tot [uEr] knippert op de display.
• Druk op de ENTER toets om de geinstalleerde softwareversie te tonen op de display.
• Druk op de MENU toets om maar het menu terug te keren.

Reset

Wordt gebruikt om een algemene reset van het toesteluit te voeren.

• Druk op de MENU toets tot knippert op de display.
• Druk op de ENTER toets om alle kanalentering in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies waar te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel om een reset via DMX uit te voeren.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installmentie zou alleen uitgevoerd要去en worden door een bekwaam personovolgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

Electrishe installment van 1 standalone toestel:

• Verbind gewoon de stroomkabel met het net. Het toestel start onmiddelijk op in stand-alone mode.

Opmerking1: u kunt een CA-8 remote controller aansluiten indien u een betere controle over het toestel wilt hebben. Zie "how to operate the unit".

Opmerking2: indien er niets gebeurt moet u controlleren of het toestel wel degelijk in master mode staat den dat de black-out functie op "NO" staat (zie vorg hoofdstuk)

Electrische installment van 2 of more toestellen in master/slave:

• Verbind 2 tot maximum 16 tostellten met mekaar door middel van symmetrische microfoonkabels van goede kwaliteit. Het eerste toestel in de keten za automatisch reageren als master, de andere tostellten zullen automatisch reageeren als slaven.
• Controller of alle toestellen op het stroomnet+zijn aangesloten.

Klaar!

Opmerking: u kunt een CA-8 remote controller op het 'Master' toestel aansluiten indien u een betere controle over het toestel wenst te hebben.

DMX AANSLUITINGEN

• Het DMX-protocol is een breed gebrukt hogesnelheidssignaal om Lichtuitrustingen te bedieren. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de XLR-3pin als XLR-5pin connector worden gebrukt, darüber de XLR-3pin is populaider want deutsche kabelsংzin compatible met gebalanceerde audio kabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatif signala (-) ~ Pin3 = Positief signala (+)

Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatif signal (-) ~ Pin3 = Positief signal (+) ~ Pins4+5 nicht in gebruik.

• Om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen,要去 u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel,
  dit zal eenvoudig nicht werken!
• Weet zeker dat alle units op hetlichtnet zich aangesloten.
• Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodate het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie zal u lever Hoe het DMX adres in te stellen.
  90~120 ohm
  resistor

HOE HET CORRECTE STARTADRES INSTELLEN:

In vorig hoofdstuk worden beschreiben hoe u het adres op dit toestel moet instellen (DMX-512 adres instellen). Het startadres van elk toestel is zeer belangrijk. Het is darüber onmogelijk u mede te delen welt start adres u zou meten gebruiken,ondat dit volledig afhangt van de controller die u gaat gebruiken Gelieve hiervoor de handleiding van uw DMX-controller teraadplegen.

- DMX-CONFIGURATE VAN DE LYNX:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6
Pan	Tilt	Strobe	Gobo	Color	Dimmer
540°	270°	248-255OpenRandom StrobeOpen	255 Rotation Fast	255 Rotation Fast	255 100%
		190-231Fast open slow close	128 Rotation Slow
		182-189Open	122-127SSS
		140-181Slow open fast close	115-121SSS	128 Rotation Slow	120-127 Blue
		132-139Open	108-114SSS	120-127 Blue	105-119 Yellow
		16-131Open	093-100SSS	090-104 Green	075-089 Light Blue
			086-092SSS	060-074 Orange	045-059 Pink
			079-085SSS	030-044 Light Yellow	015-029 Light Green
			072-078SSS	000-014 White	000-014 White
270°			058-063	045-059 Pink
0°	0°	8-15OpenBlackout	051-057	030-044 Light Yellow
			044-050	015-029 Light Green
			037-043	000-014 White
			029-036	000-014 White
			022-028	000-014 White

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er 'MS20' op de display verschijnen en zullen alle motoren maar hun basispositie谈起gkenen. Misschien zult u geluiden hogen gedurende 20 seconden. Daarna za het toestel waar bij om DMX signalen te ontvangen of om de ingebouwde programme'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

O Via de ingebouwde master/slave programma's
o Via de eenvoudige CA-8 controller
Via een universele DMX controller

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden zijn, dan za het eerste toestel alle andere toestellen sturen en zo

een automatische, muziekgesturde en gesynchroniseerde show uitvoeren. Er mag niets aingesloten zijn op de DMX ingan van het eerste toestel, zijn master LED zar continu aan zijn en de sound LED zar knipperen op het ritme van de muzzlek.

• De MASTER beschicht over 4 ingebouwde shows: u kunt 5h (show 1), 5h (show 2), 5h (show 3) of 5h (show 4) onmiddelijk in het menu van de masterkiezen.
• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te creeren kut u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkdt omgeekerd) In the menu van het slave toestel kut u maar optie SLfd gaan en de volgende selectie makeen:

Normal slave: slave werkt synchroon met de master.
2 light show: slave werkt gegenovergesteld ten opzichte van de master.

VIA DE EENVODIGE CA-8 CONTROLLER:

Wanneer de tostellenden in Master/slave configuratie gebrukt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit deze keine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functies van op afstand bedieren:

Stand By	Toestel in Black-out
Function	1. Sync. Strobe 2. Two-light strobe 3. Sound Strobe	Selecteer Show 1-4	1. Press shortly: change colors 2. Press for 1sec: change gobos
Mode	Sound (LED ui)	Show (LED knippert)	LED aan

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toestel UIT, trek de netstekkeruit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebracht om het te toestel te installereren en al waar onderdelen moeten goed vastgedraaidনen en mogen Niet verroestল.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verwrongen zich.
• Wanner een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdtweorden met een stofzuiger of een luchtspuit.

• Het schoonmakers van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile omgeving kan een grotere oepenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakkbekwaam personneel!!

Netvoeding: AC 230 V, 50 Hz

Max verbruik: 55 Watt

Geluidscontrole: Ingebouwde microfoon

Pan/Tilt: 540^ / 270^

Stralingshoek: 14^

DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk

Led: 1 witte LED van 20Watt

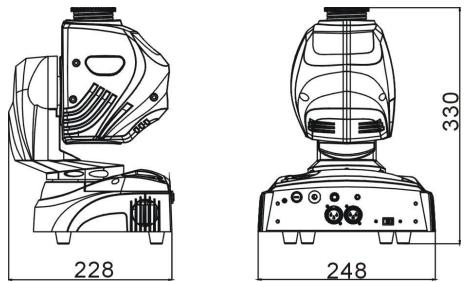

Afmetingen: pie afbeelding

Gewicht: 4,8 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kurz de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
