Tipo de producto	Controlador WLAN PoE (Power over Ethernet)
Marca	ZYXEL
Modelo	NXC-8160
Número de puertos WLAN	8 (para conectar hasta 8 puntos de acceso)
Número de puertos LAN	4
Alimentación	Externa, adaptador de corriente incluido
Power over Ethernet (PoE)	Sí, alimentación de los APs mediante cable Ethernet
Estándar inalámbrico soportado	IEEE 802.11a / 802.11b / 802.11g
Número de interfaces WLAN	2
Número máximo de SSIDs	32 (16 por interface WLAN)
Modo de seguridad inalámbrica	WEP, WPA, WPA2 (según configuración)
Configuración	Interfaz web mediante HTTPS
Dirección IP por defecto	192.168.1.10
Identificador por defecto	admin
Contraseña por defecto	default
Funciones principales	Gestión centralizada de los APs, alimentación PoE, parámetros inalámbricos y seguridad
Indicadores LED	POWER, LINK/ACT, LINK
Instalación	Conexión simple: APs en puertos WLAN, ordenador en puerto LAN
Certificaciones	Disponibles en el sitio web zyxel.com
País de origen	No especificado

Preguntas frecuentes - NXC-8160 ZYXEL

¿Cómo conectar el NXC-8160 por primera vez?

Conecte uno o varios puntos de acceso (AP) a los puertos WLAN mediante cables Ethernet, luego conecte su ordenador a un puerto LAN. Finalmente, enchufe la alimentación de CA. El LED POWER debe encenderse.

¿Cuál es la dirección IP por defecto del NXC-8160?

La dirección IP por defecto es 192.168.1.10 con una máscara de subred 255.255.255.0.

¿Cuáles son las credenciales por defecto para acceder al configurador web?

El nombre de usuario por defecto es admin y la contraseña por defecto es default.

¿Cómo acceder al configurador web?

Asegúrese de que su ordenador esté en la misma subred que el NXC-8160, luego abra un navegador (Internet Explorer 6.0+ o Netscape 7.0+) e introduzca https://192.168.1.10. Acepte la advertencia de seguridad, luego introduzca las credenciales.

¿Cómo configurar el SSID y la seguridad inalámbrica?

En el configurador web, haga clic en WLAN en el panel de navegación. Seleccione la interfaz WLAN, especifique el modo 802.11 y el canal, cree un SSID, luego haga clic en SSID & Security para configurar la seguridad (WEP, WPA, etc.).

¿Cuántos puntos de acceso puedo conectar?

Puede conectar hasta 8 puntos de acceso (AP) en los puertos WLAN del NXC-8160.

¿Qué hacer si los LED no se encienden?

Verifique que los cables Ethernet y el cable de alimentación estén correctamente conectados y no estén dañados. Asegúrese de que el enchufe esté energizado. Si el problema persiste, contacte a su vendedor.

¿Cómo desplegar el NXC-8160 en mi red existente?

Primero configure una dirección IP estática en la misma subred que su red a través del configurador web (menú LAN). Luego, desconecte el NXC-8160 del ordenador y conéctelo a su módem, enrutador o conmutador.

¿Dónde encontrar las certificaciones del producto?

Visite el sitio web www.zyxel.com, seleccione su producto en la lista desplegable, luego elija la certificación deseada en la página del producto.

¿El NXC-8160 es compatible con PoE?

Sí, el NXC-8160 es un controlador WLAN Power over Ethernet (PoE). Proporciona alimentación eléctrica a los puntos de acceso a través de los cables Ethernet conectados a los puertos WLAN.

MANUAL DE USUARIO NXC-8160 ZYXEL

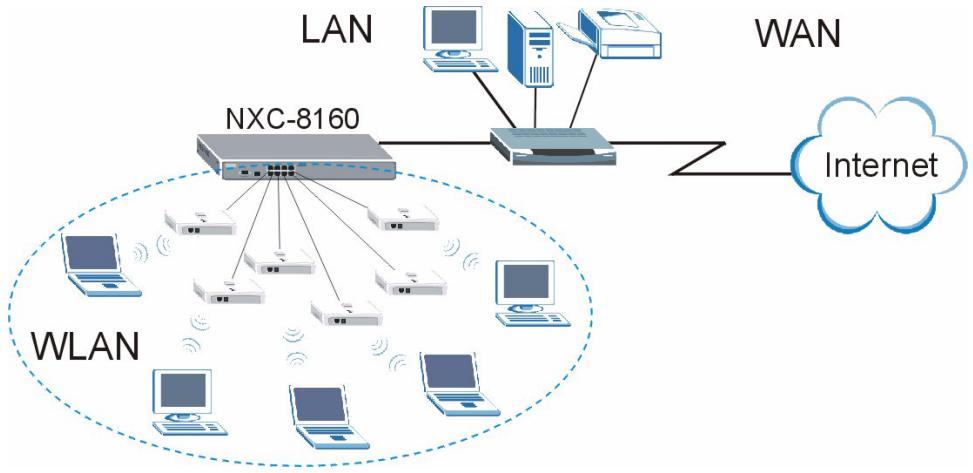

El NXC-8160 es un controlador WLAN Power over Ethernet (PoE) que suministra energia a los+puestos de acceso (PA) conectados a través de cable Ethernet. Puede conectar hasta ocho PAs para extender su red inalámbrica. Puede ajustar toda la configuración inalámbrica y de seguidad inalámbrica en el NXC-8160. El NXC-8160 ofrece conectividad inalámbrica a su red inalámbrica a través de los PAs. Los PAs no necessitan configuracion y actuan como antenna en el NXC-8160.

Esta guía le muestra como:

1 Realizar las connexiones de hardware iniciales
2 Acceder al configurador web.
3 Ajustar la configuración inalámbrica y de seguridad inalámbrica
4 Desplegar el NXC-8160 en su red

1 Realizar las conexiones de hardware iniciales

Siga"These pasos para conectar su NXC-8160 para la configuración inicial.

1 Conecte un PA(s) al puerto(s) WLAN con el cable Ethernet incluido. En el momento de esta publicación, sólo可以选择 conectar el modelo NWA-8500 al puerto WLAN.
2 Conecte su ordinador al puerto LAN usingo un cable Ethernet.

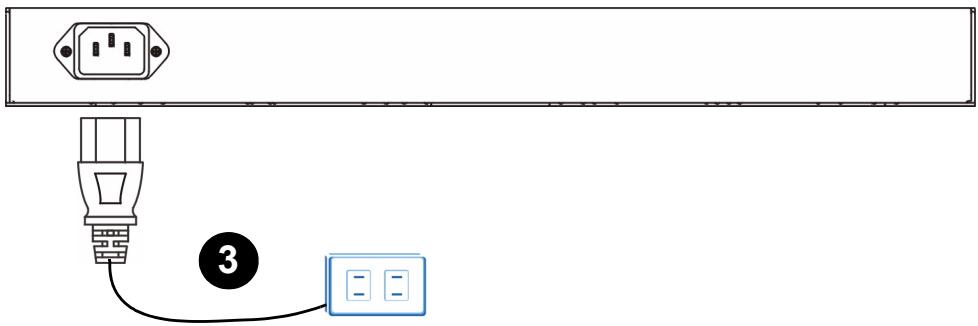

3 Conecte el zócalo de corriente del panel posterior a una fuente de alimentación con el cable de alimentación incluido.

Tras haber connectado la alimentacion y encendido la fuente de alimentacion, compruebe los LEDs (luces) del panel frontal. El LED POWER se encenderá. Los LEDs LINK/ACT y LINK se encienden cuando los puertos correspondientes están connectados correctamente.

Si ninguno de los LEDs está encendido, verifique sus conexiones y compruebe si los cables están dañados. Asegúrese de haber connectado el cable de alimentación al NXC-8160 y si lo ha enchufado en una fuente de alimentación apropriada. Compruebe que la fuente de alimentación está encendida. Si los LEDs continúan apagados, contacte con su vendedor local.

2 Acceso al configurador Web

Para configurar su NXC-8160, necesita acceder a el utilizingo el configurador web. Utilice Internet Explorer 6.0/Netscape 7.0 o una version posterior.

1 Asegürese de que su ordinador está en la misma subred que el NXC-8160 y el puerto LAN.

La direccion IP predeterminada del NXC-8160 es 192.168.1.10.

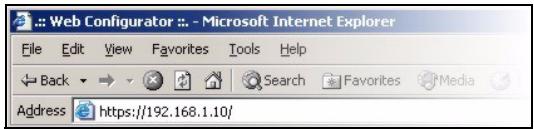

2 Abra su explorador de web. Escribe https://192.168.1.10 como direccion.

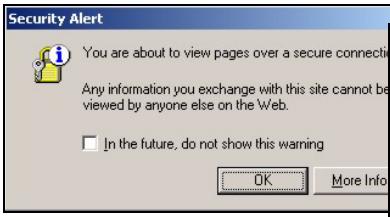

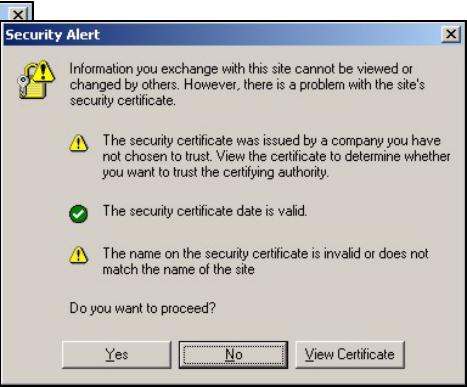

3 Cuando vea las pantallas de seguridad, hagablick en OK (ACEPTar) o Yes (Si) para!.
continuar.

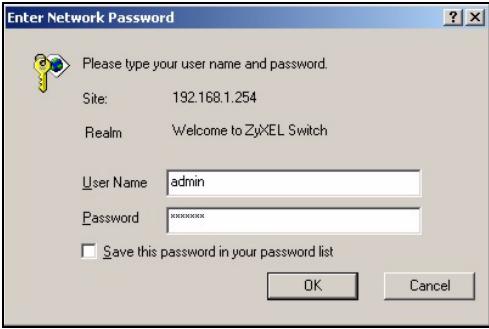

4 Aparecerá la pantalla de acceso. Escribe admin como nombre de usuario y default como restraseña y hagablick en OK (Aceptar).

Si no可以选择 acceder al configurador web, asegúrese de que su ordinador está en la misma subred que el NXC-8160 y que la URL introducida en su explorador web comience con "https".

Puede que también necesse comprobar la configuración de seguridad de su explorador y comprobar que la tarjeta Ethernet de su ordinador está instalada y funciona correctamente.

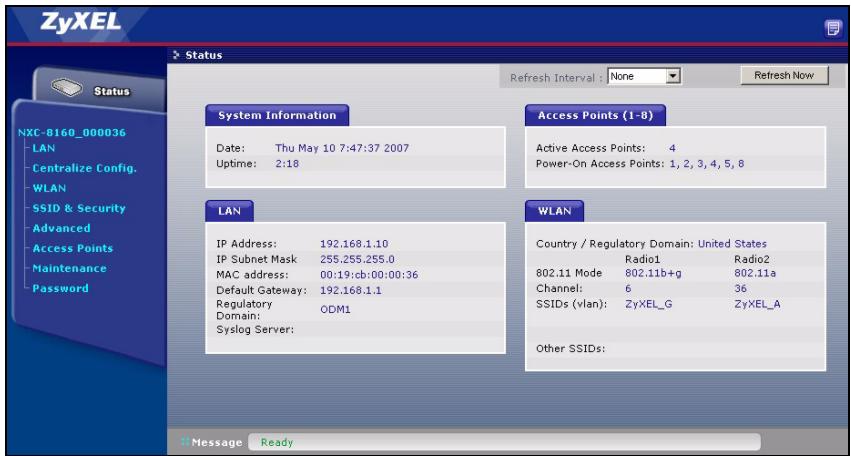

5 La pantalla inicial aparecerá como se muestra.

3 Ajustar la configuración inalábrica y de seguridad inalábrica

El NXC-8160 permite dos radios (usando canales y SSDs分开ados). Las dos radios peuvent estar en el mesmo modo IEEE 802.11 o en uno diferente. Puede asignar hasta 16 SSDs para cada radio. Por defecto, la calidad inalámbrica queda deshabilitada.

Si deseaCambiar elSSID(s),permita que los clients inalámbricos compatibles con IEEE 802.11a y/o IEEE 802.11b/g accedan a la red detrás del NXC-8160, o active la seguidad inalámbrica, siga los pasos siguientes.

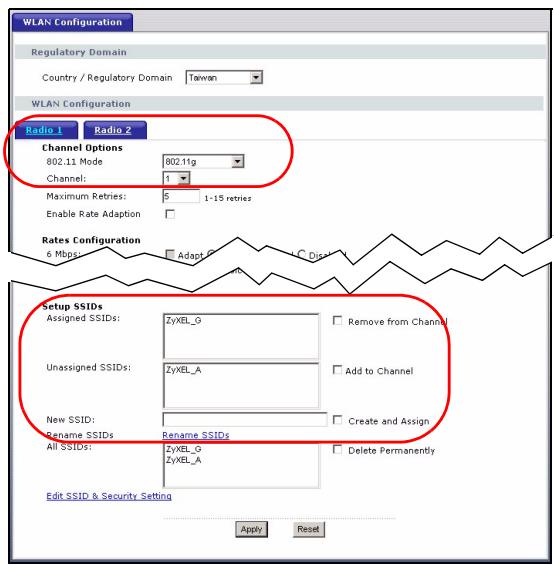

1 Hagablick en WLAN en el panel de navigacion para abrir la pantalla WLAN Configuration (Configuracion WLAN).
2 Seleccione la radio que desee configurar.
3 Especifique el modo 802.11 y el número del canal.
4 Cree y/o asigne un SSID a la radio.
5 Hagablick en Rename SSIDs (Cambiar nombre a SSIDs) para cambiar el SSID.
- No puede asignar el mesmo SSD a differentes radios.
- Si no hay un SSD asignado a la radio, la radio se desactivará.

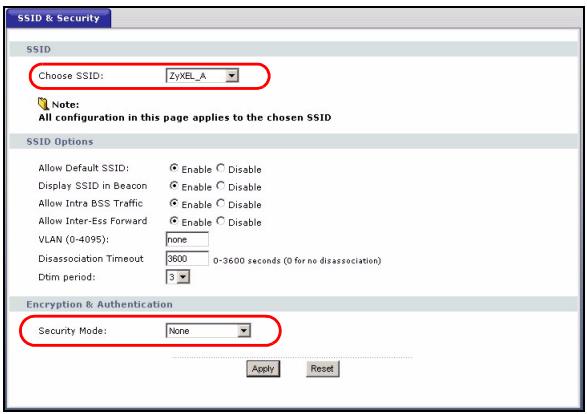

6 Hagablick enSSID&Security (SSIDysegundad)enla parte inferiorde la pantallaWLAN Configuration (Configuracion WLAN) o en el panel de navigacion.
7 Selección el SSID para el que deseaaabustar la configuración de seguridad inalámbrica.
8 Selección un modo de seguridad y configure los Campos relacionados. La pantalla cambia según el modo de seguridad

Selección. Consulte la Guía del usuario para más información sobre la seguridad inalámbrica.

Si un cliente inalábrico no pueda acceder a la red o a Internet de forma inalábrica, asegúrese de que tanto el NXC-8160 como el cliente tengan la misma configuración inalábrica (como SSD, canal y estándar IEEE 802.11) y configuración de seguridad inalábrica.

4 Desplegar el NXC-8160 en su red

Tras finalizar la configuración SSID y de seguidad inalámbrica, utilise esta sección para configurar la direccion IP del NXC-8160 y conectarlo a su red.

La direccion IP predeterminada del NXC-8160 es 192.168.1.10 y la mascara de subred es 255.255.255.0. Si su red está en另一边 subred o alguien de su red está utilizing esta direccion IP, necessitará ajustar el NXC-8160 a另一边 direccion IP.

1 Hagablick en LAN en el panel de navegacion del configurador web.
2 Asigne al NXC-8160 una direccion IP estatica disponible que esté en la mesma subred que su red.
3 Escribe la direccion IP de la puerta de enlace.
4 Hagablick en Apply (Aplicar) y salga del configurador web.
5 Desconecte el NXC-8160 del ordinador y conecte el NXC-8160 a un MODem, router o switch en su red.

Para configurar el NXC-8160 de nuevo,requires utilizing la nuova dirección IP para acceder al configurador web.

Procedimiento para ver la(s) certifications (es) del producto

1 Vaya a www.zyxel.com.
2 Seleccione su producto de la lista desplegable en la page inicial de ZyXEL para ir a la page de ese producto.
3 Seleccione el certificado que deseee visualizar en esta pagina.
