Produkttyp	WLAN-styrenhet PoE (Power over Ethernet)
Märke	ZYXEL
Modell	NXC-8160
Antal WLAN-portar	8 (för anslutning av upp till 8 accesspunkter)
Antal LAN-portar	4
Strömförsörjning	Extern, nätadapter ingår
Power over Ethernet (PoE)	Ja, strömförsörjning av AP via Ethernetkabel
Trådlös standard som stöds	IEEE 802.11a / 802.11b / 802.11g
Antal WLAN-gränssnitt	2
Maximalt antal SSID	32 (16 per WLAN-gränssnitt)
Trådlöst säkerhetsläge	WEP, WPA, WPA2 (beroende på konfiguration)
Konfiguration	Webbgränssnitt via HTTPS
Standard IP-adress	192.168.1.10
Standardanvändarnamn	admin
Standardlösenord	default
Huvudfunktioner	Centraliserad hantering av AP, PoE-strömförsörjning, trådlösa inställningar och säkerhet
LED-indikatorer	POWER, LINK/ACT, LINK
Installation	Enkel anslutning: AP på WLAN-portar, dator på LAN-port
Certifieringar	Finns på zyxel.com
Ursprungsland	Ej specificerat

Vanliga frågor - NXC-8160 ZYXEL

Hur ansluter jag NXC-8160 för första gången?

Anslut en eller flera accesspunkter (AP) till WLAN-portarna med Ethernetkablar, anslut sedan din dator till en LAN-port. Slutligen, anslut nätströmmen. POWER-LED bör lysa.

Vad är standard IP-adressen för NXC-8160?

Standard IP-adressen är 192.168.1.10 med subnätmask 255.255.255.0.

Vilka är standardinloggningsuppgifterna för att komma åt webbkonfiguratorn?

Standardanvändarnamnet är admin och standardlösenordet är default.

Hur kommer jag åt webbkonfiguratorn?

Se till att din dator är i samma subnät som NXC-8160, öppna sedan en webbläsare (Internet Explorer 6.0+ eller Netscape 7.0+) och ange https://192.168.1.10. Acceptera säkerhetsvarningen och ange sedan inloggningsuppgifterna.

Hur konfigurerar jag SSID och trådlös säkerhet?

I webbkonfiguratorn, klicka på WLAN i navigeringspanelen. Välj WLAN-gränssnitt, ange 802.11-läge och kanal, skapa ett SSID, klicka sedan på SSID & Security för att konfigurera säkerhet (WEP, WPA, etc.).

Hur många accesspunkter kan jag ansluta?

Du kan ansluta upp till 8 accesspunkter (AP) till WLAN-portarna på NXC-8160.

Vad gör jag om LED-lamporna inte tänds?

Kontrollera att Ethernetkablar och strömkabel är korrekt anslutna och inte skadade. Se till att eluttaget är strömförande. Om problemet kvarstår, kontakta din återförsäljare.

Hur distribuerar jag NXC-8160 i mitt befintliga nätverk?

Konfigurera först en statisk IP-adress i samma subnät som ditt nätverk via webbkonfiguratorn (menyn LAN). Koppla sedan bort NXC-8160 från datorn och anslut den till din modem, router eller switch.

Var hittar jag produktens certifieringar?

Gå till webbplatsen www.zyxel.com, välj din produkt i rullgardinsmenyn och välj sedan önskad certifiering på produktsidan.

Stöder NXC-8160 PoE?

Ja, NXC-8160 är en WLAN-styrenhet Power over Ethernet (PoE). Den ger strömförsörjning till accesspunkterna via Ethernetkablar anslutna till WLAN-portarna.

BRUKSANVISNING NXC-8160 ZYXEL

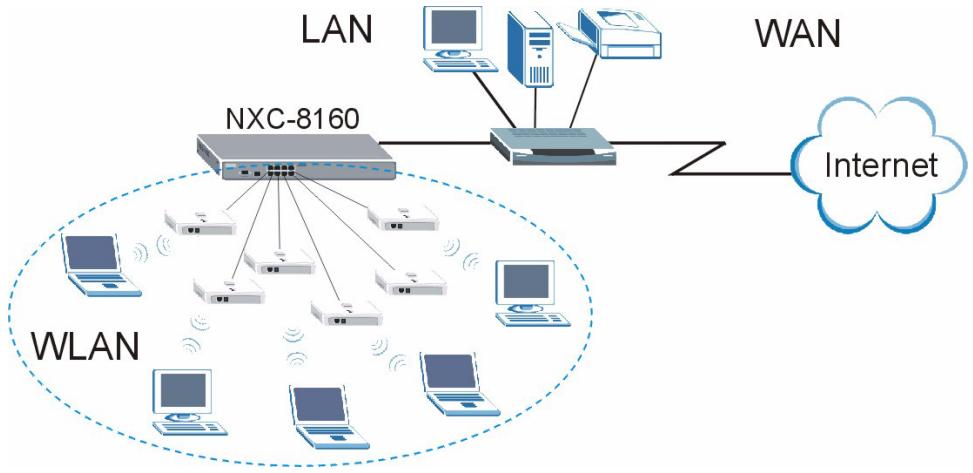

NXC-8160 År en Power over Ethernet (PoE) WLAN-kontrollenet som ger ström Åt anslutna Åtkomstpunkter (AP) via en Ethernet-sladd. Du kan ansluta upp till ätta AP För att utöka ditt trändösa nätverk. Du konfigurerar alla tradlösa och tradlösa sakerhetsinställninger i NXC-8160. NXC-8160 tillhandahäller tradlös anslutningsbarhet till ditt stationäre nätverk via AP. AP behöver ingen konfiguration och fungerar som en antenn på NXC-8160.

Denna bruksanvisning beskriver hur du:

1 Gor inledande maskinvaruansluttingar
2 Far atkomst till webbkconfigurator
3 Konfigurerar tradlosa och tradlosa sakerhetsinstallningar
4 Anvander NXC-8160 i ditt natverk

1 Göra inledande maskinvaruanslutningar

Följ stegen nedan für att ansluta NXC-8160 für inledande konfigurationer.

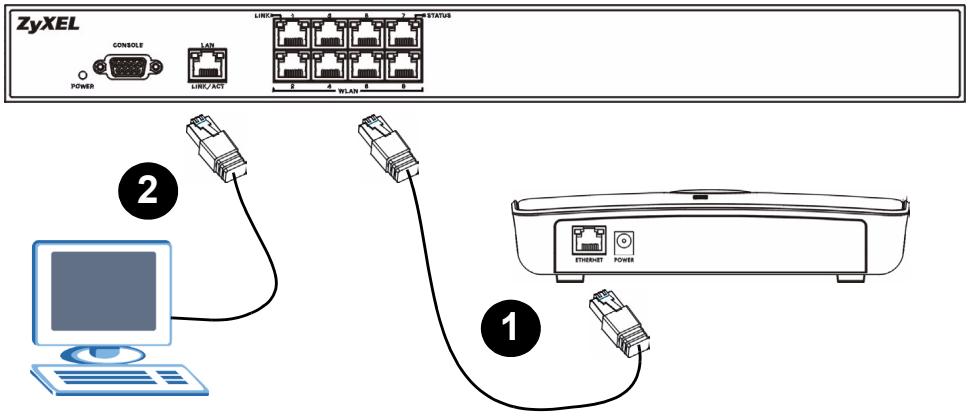

1 Anslut en eller flera AP till porten(-arna) WLAN med den medfoljande Ethernetsladden. När detta skrivskan du bara ansluta modellen NWA-8500 till porten WLAN.
2 Anslut din dator till LAN-porten med en Ethernet-sladd.

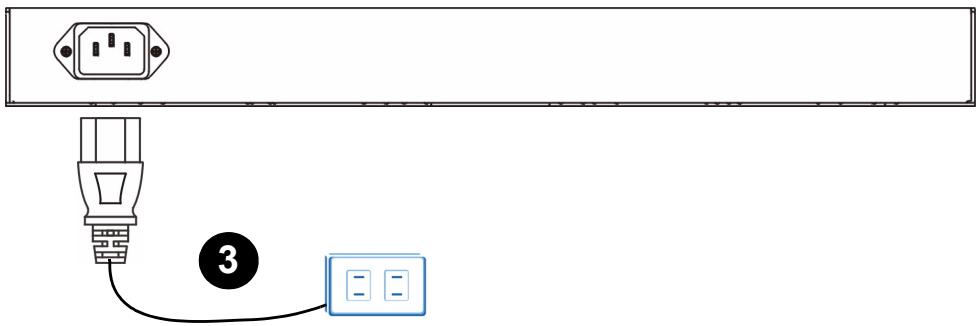

3 Anslut strömuttaget på bakpanelen till en strömkälla med den medfoljande strömsladden.

När du har anslutit strömmen och satt på strömköllan, kontrollera indicatorlamporna på frontpanelen. Indikatorlampan POWER tänds. Indikatorlamporna LINK/ACT och LINK tänds nar motsvarande portar ar rätt anslutna.

Om ingen indicatorlampa ar tänd, kontrollera dina anslutningar och syna dina sladdar sà att de inte ar skadade. Kontrollera att stromsladden ar ansluten till NXC-8160 och ansluten till en lamplig stromkälla. Kontrollera att stromkällan ar pāslagen. Om indicatorlamporna fortfarande ar slackta, kontakta din lokala Återförsäljare.

2 Åtkomst till webbkonfigurator

For att konfigurera din NXC-8160, maste du fà Åtkomst till den genom webbkkonfiguratorn. Använd Internet Explorer 6.0/Netscape 7.0 erer en senare version.

1 Kontrollera att din dator finns i somma subnet som NXC-8160 och att den ar ansluten till porten LAN.

NXC-8160:s standard-IP-adress ar 192.168.1.10.

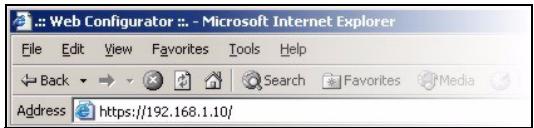

2 Öppna webbläsaren. Ange https://192.168.1.10 som adress.

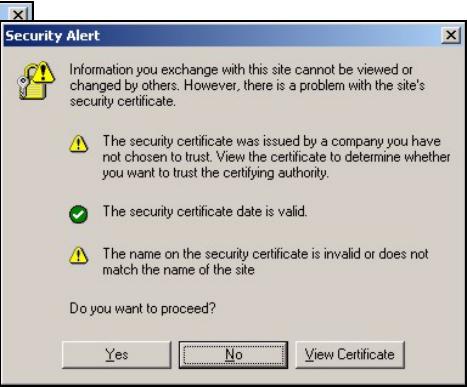

3 När du ser sakerhetsskärmarna, klicka på OK eller Yes (ja) für att fortsettä.

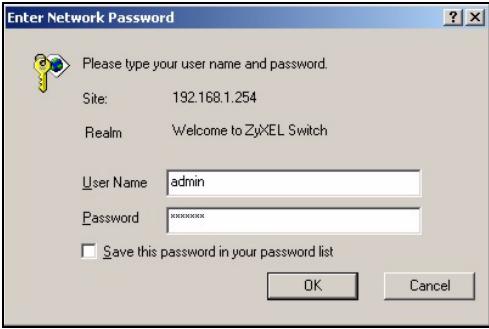

4 Inloggningssskärmen visas. Ange admin som användarnamn och default (standard) som lösenord och klicka på OK.

Om du inte kan få Åtkomst till webbkonfiguratorn, kontrollera att din dator finns i somma subnet som NXC-8160 och att den URL du angav i din webbläsare böjar med “https”.

Eventuellt måste du också kontrollera webbläsarens sakerhetsinställningar och kontrollera att datorns Ethernet-kort ar installerat och fungerar som det ska.

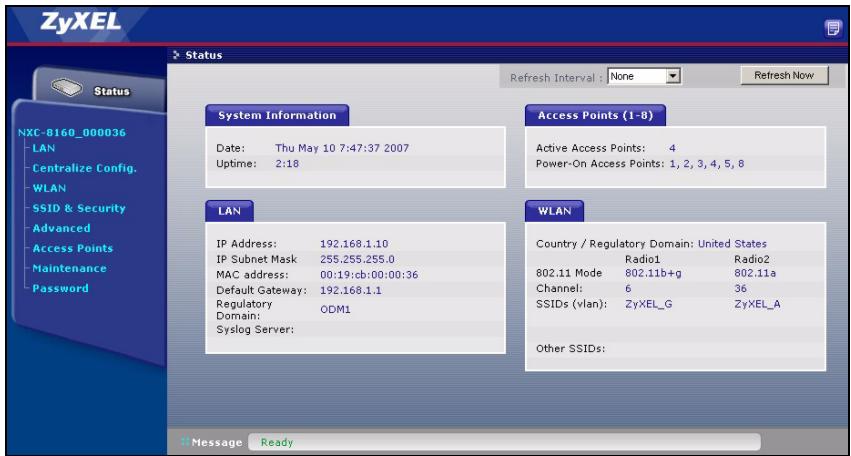

5 Den inledande huvudskärmen visas enligt exemplet.

3 Konfigurera tradlosa och tradlosa sakerhetsinstallingar

NXC-8160 tilláter tvá radior (som använder separate kanaler och SSID). Dessa tvá radior kan antingen finns i sama ell er iett annat IEEE 802.11-läge. Du kan tilldela upp till 16 SSID till varje radio. Som standard ar tradlós sakerhet inaktiverad.

Om du vill ändra SSID, lát antingen IEEE 802.11a och/eller IEEE 802.11b/g-kompatibla tradlós klienter fá Åtkomst till natverket bakom NXC-8160, eller aktivera tradlós sakerhet genom att folja stegen nedan.

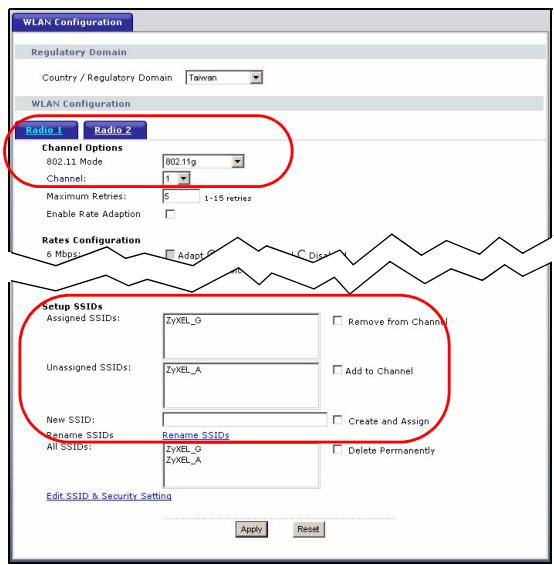

1 Klicka på WLAN på navigationspanelen for att öppna skärmen WLAN Configuration (WLAN-kconfiguration).
2 Valj den radio du vill konfigurera.
3 Specificera 802.11-laget och kanalnummer.
4 Skapa och/eller tilldela ett SSID till radion.
5 Klicka på Rename SSIDs (döp om SSID) für att ändera SSID.
- Du kan inte tilldela samma SSID till olika radior.
- Om inget SSID ar tildelat till en radio, inaktiveras radion.

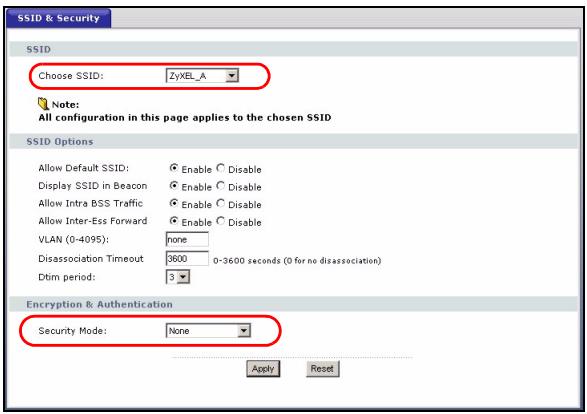

6 Klicka på SSID & Security (SSID & sökerhet) langst ner på skärmen WLAN Configuration (WLAN-kconfiguration) eller på navigationspanelen.
7 Valj det SSID for vilket du vill konfigurera tradlosa sakerhetsinstallningar.
8 Väljett sakerhetslauge och konfigurera de relaterade falten. Skärmenändras i enlighem med det sakerhetslauge du valt. Sebruksanvisningen for mer information om tradlös sakerhet.

Om en tradlós cliente inte kan få atkomst till natverket eller Internet på tradlós vig, kontrollera att[bade NXC-8160 och Kunden har sama tradlós installningar (som t.ex SSID, kanal och IEEE 802.11-standard) och tradlós aakerhetsinstallningar.

4 Anvääda NXC-8160 i ditt natverk

När du har slutfört SSID- och tradlössa sakerhetsinställningar, användenna sektion für att konfigurera NXC-8160:s IP-adress och ansluta den till ditt natverk.

NXC-8160:s standard-IP-adress ar 192.168.1.10 och subnetmask ar 255.255.255.0. Om ditt natverk finns i ett annat subnet erler om nàgon i ditt natverk använderenna IP-adress, maste du stalla in NXC-8160 pa en annan IP-adress.

1 Klicka på LAN på navigationspanelen i webbkkonfiguratorn.
2 Ge NXC-8160 en tillganglig statisk IP-adress som finns i sama subnet som ditt natverk.
3 Ange IP-adress for gateway.
4 Klicka på Apply (verkställ) och logga ut frän webbkonfiguratorn.
5 Koppla bort NXC-8160 fran datorn och anslut NXC-8160 till ett modem, router erer switch i ditt natverk.

For att konfigurera NXC-8160 ingen, maste du anvanda den nya IP-adressen for att få Åtkomst till webbkkonfiguratorn.

Procedur für att visa en produits certifikat

1 Ga till www.zyxel.com.
2 Välj din produit是从 rullgardinslistrutan på ZyXEL:s hemsida for att gà tillenna produits sida.
3 Valj det certifikat du vill titta pa franenna sida.
