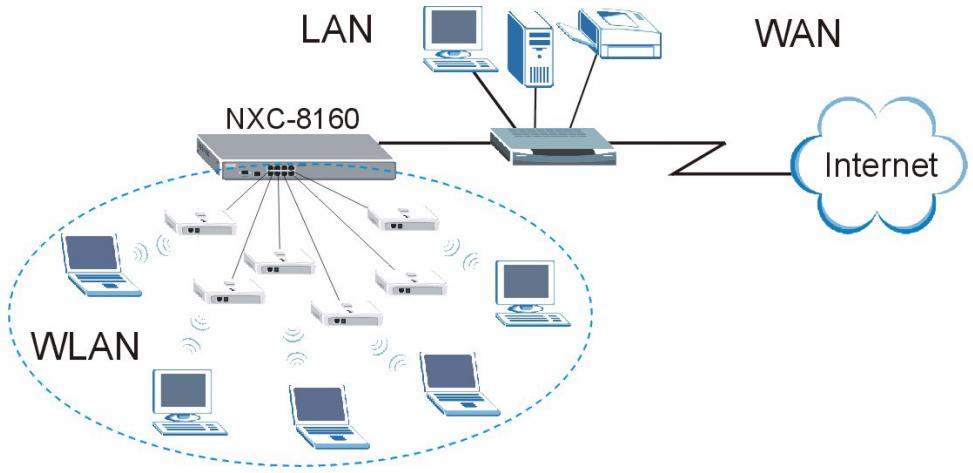

Il NXC-8160 è un controller WLAN Power over Ethernet (PoE) che alimenta gli Access Point (APs) aesso collegati via cavo Ethernet. É possibile collegare fino a otto AP per estendere la rete wireless. Tutte le impostazioni wireless e di sicurezza wireless vengono configurate sul NXC-8160. L'NXC-8160 offre connettività wireless alla rete cablatatramite l'uso di AP. Gli AP non hanno bisogno di alcuna configurazione e operano come fossoro un'antenna del NXC-8160.

Inquesta guida viene spiegato come:

1 Effettuare i collegamenti hardware iniziali
2 Accesso allo strumento di configurazione Web
3 Configurare le impostazioni wireless e di sicurezza wireless
4 Distribuire il NXC-8160 nella rete

1 Effettuare i collegamenti hardware iniziali

Attenersi alla procedura seguente per collegare NXC-8160 per le configurazioni iniziali.

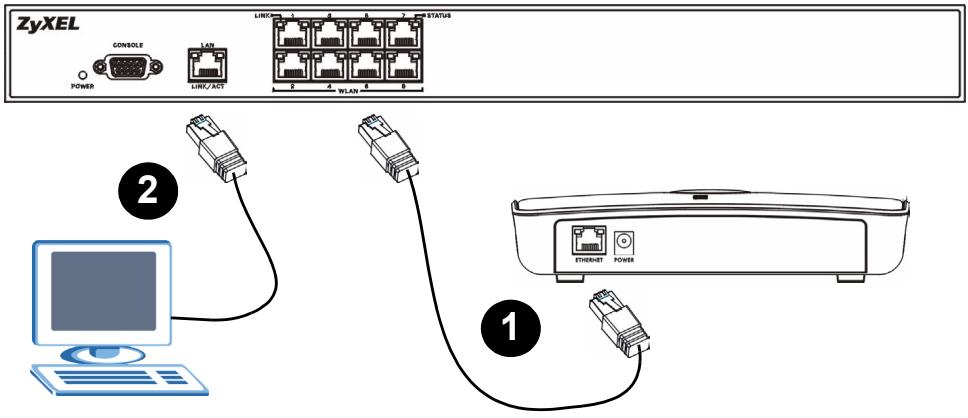

1 Collegare uno o più AP alle porte WLAN tramite il cavo Ethernet fornito a corredo. Nel momento della scrittura di quello documento è possible collegare solo il modello NWA-8500 alla porta WLAN.
2 Collegare il computer alla porta LAN utilizzato un cavo Ethernet.

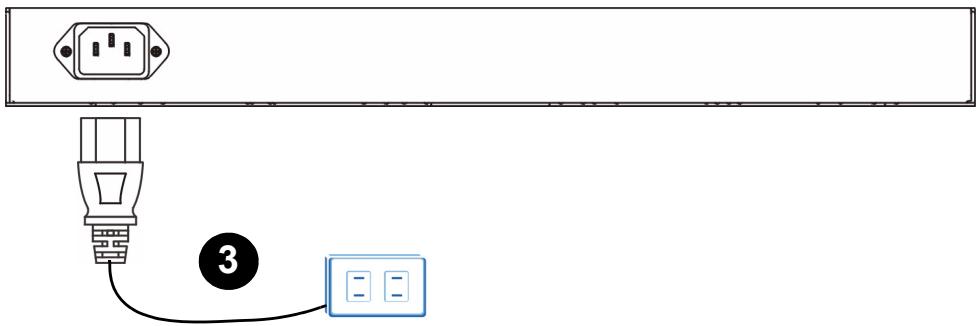

3 Collegare la presa di alimentazione dietro all'alimentatore utilizzando il cavo di alimentazione fornito a corredo.

Dopo ave collegato l'alimentazione e accesso l'unità, controllare lo stato dei LED (spie) sul pannello anteriore. Il LED POWER si accende. I LED LINK/ACT e LINK si accendono quando le porte corrispondenti sono collegate correttamente.

Se nessuno dei LED è acceso, verificare i collegamenti e controllare che i cavi non presentino alcun danno. Assicurarsi di aver collegato il cavo di alimentazione a NXC-8160 e a una sorgente di alimentazione appropriata. Assicurarsi che la sorgente di alimentazione sia attiva. Se i LED restano ancora spenti, contattare il rivenditore locale.

2 Accesso allo strumento di configurazione Web

Per configurare il NXC-8160 è necessario accedere al dispositivo tramite lo strumento di configurazione Web. Utilizzato Internet Explorer 6.0/Netscape 7.0 o una versione successiva.

1 Verificare che il computer si trovi nella stessa subnet del NXC-8160 e che sia collegato alla porta LAN.

L'indirizzo IP predefinito del NXC-8160 è 192.168.1.10.

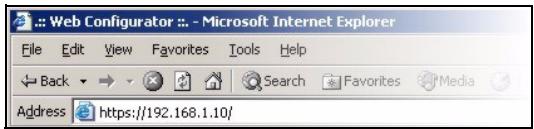

2 Aprire il browser. Immettere https://192.168.1.10 nell'indirizzo.

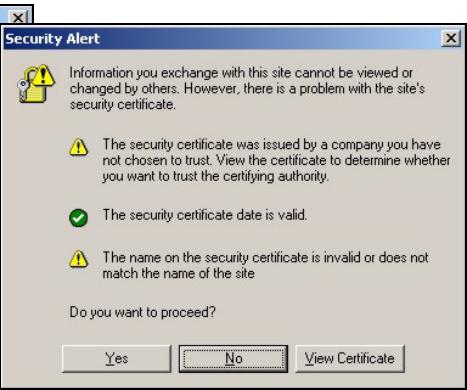

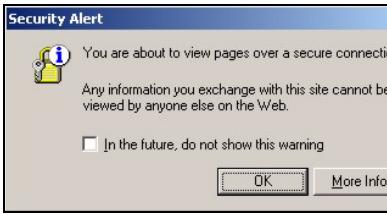

3 Alla visualizzazione delle schermate di sicurezza, scegliere OK oppure Yes (si) per continuare.

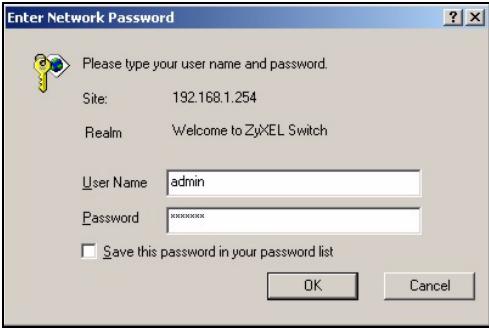

4 Viene visualizzata la schermata di login. Immettere admin come nome utente e default come password, quando scegliere OK.

Se non si riesce ad accedere allo strumento di configurazione Web, verificare che il computer si trovi nella stessa subnet del NXC-8160 e che l'URL immesso nel browser inizi con "https"

Puòanche essere necessario controllare le impostazioni di sicurezza del browser e verificare che la scheda Ethernet del computer sia installata e funzionante correttamente.

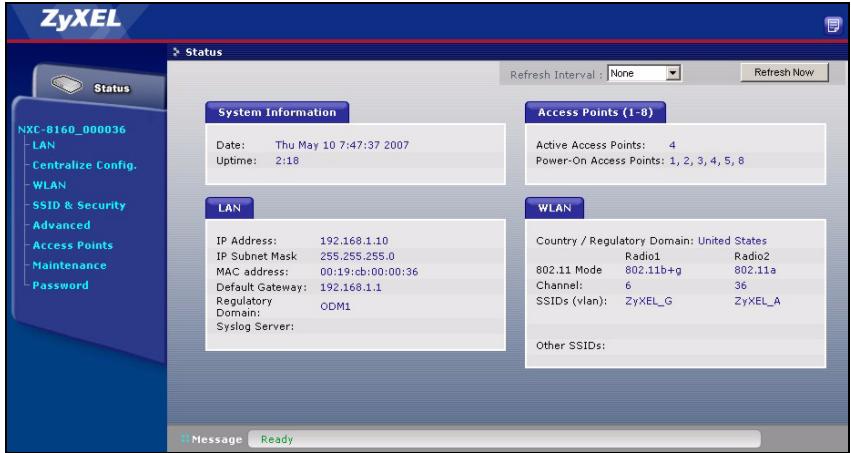

5 La schermata principale iniziale visualizzata è quella illustrata di seguito.

3 Configurare le impostazioni wireless e di sicurezza wireless

Il NXC-8160 consente di utilizzato due radio (tramite canali separati e SSID). Le due radio possono essere nella stessa modalità IEEE 802.11 o in modalità differenti. A ciascuna radio è possible assegnare fino a 16 SSID. Per impostazione predefinita, la sicurezza wireless è disabilitata.

Per cancellare il SSID, accedere alla rete con un client wireless compatible IEEE 802.11a e/o IEEE 802.11b/g diaetro il NXC-8160, oppure attivare la sicurezza wireless, quindi atteneri alle istruzioni seguenti.

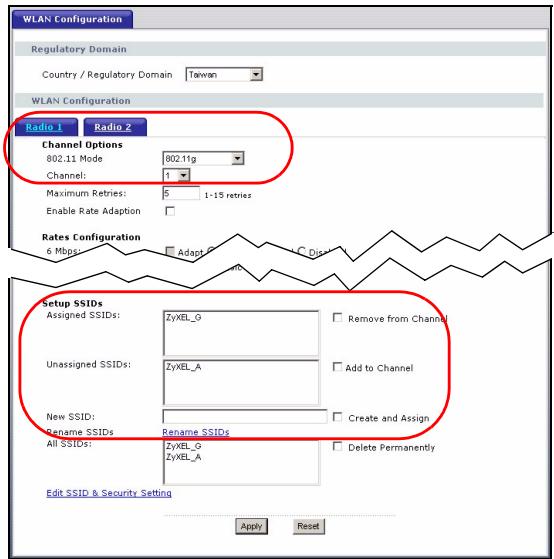

1 Scegliere WLAN sul pannello di navigazione per aprire la schermata WLAN Configuration (configurazione WLAN).
2 Selezionare la radio da configurare.
3 Specificare la modalità 802.11 e il numero del canale.
4 Creare e/o assegnare un SSID alla radio.
5 Scegliere Rename SSIDs (rinomina SSID) per cancellare il SSID.
- Non è possibile assegnare lo stesso SSID a radio diverse.
- Se a una radio non è assegnato alcun SSID, la radio viene disattivata.

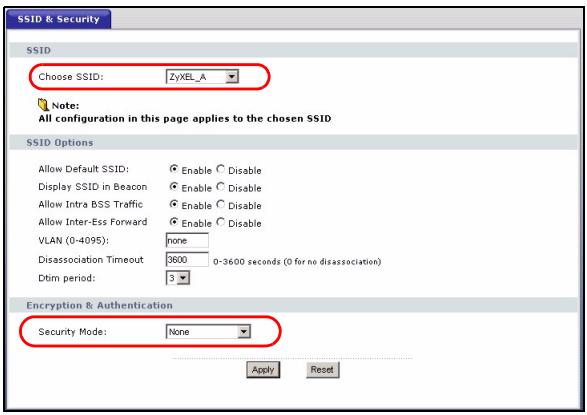

6 Scegliere SSID & Security (SSID e sicurezza) nella parte Bassa della schermata WLAN Configuration (configurazione WLAN) o sul pannello di navigazione.
7 Selezionare il SSID per il quale occorre configurare le impostazioni di sicurezza wireless.
8 Selezionare una modalità di sicurezza e configurare i campi correlati. Le schermate cambiano

a seconda della modalità di sicurezza selezionata. Per maggiori informazioni sulla sicurezza wireless, vedere la Guida dell'utente.

Se un client wireless non riesce ad accederere alla rete oppure a Internet tramite wireless, verificare che sua il NXC-8160 sua il client abbiano le stesse impostazioni wireless (quali SSID, canale e standard IEEE 802.11) nonché le stesse impostazioni di sicurezza wireless.

4 Inserimento dell'NXC-8160 nella rete

Una volta terminate le impostazioni SSID e di sicurezza wireless,utilizzare esta sezione per configurare l'indirizzo del NXC-8160 e connettersi alla rete.

L'indirizzo IP predefinito del NXC-8160 è 192.168.1.10, perché la maschera di subnet è 255.255.255.0. Se la rete ha un'altra subnet o qualcuno nella rete utilizza questo indirizzo IP, sare Mandatory impostare un'alto indirizzo IP per il NXC-8160.

1 Scegliere LAN sul pannello di navigazione dello strumento di configurazione Web.
2 Assegnare al NXC-8160 un indirizzo IP statico disponibile che si trovi nella stessa subnet della rete.
3 Immettere l'indirizzo IP del gateway.
4 Scegliere Apply (applica) ed effettuare il logout dallo strumento di configurazione Web.
5 Scollegare il NXC-8160 dal computer e collegare il NXC-8160 a un modem, router o switch della rete.

Per configurare nuovamente il NXC-8160, è necessario utilizzato il nuovo indirizzo IP per accedere allo strumento di configurazione Web.

Procedura per visualizzare le certificazioni di un prodotto

1 Aprière la pagina www.zyxel.com.
2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione.
3 Selezionare da esta网页 la certificazione che si desidera visualizzare.
