Type de produit	Contrôleur WLAN PoE (Power over Ethernet)
Marque	ZYXEL
Modèle	NXC-8160
Nombre de ports WLAN	8 (pour connecter jusqu'à 8 points d'accès)
Nombre de ports LAN	4
Alimentation	Externe, adaptateur secteur inclus
Power over Ethernet (PoE)	Oui, alimentation des APs via câble Ethernet
Standard sans fil supporté	IEEE 802.11a / 802.11b / 802.11g
Nombre d'interfaces WLAN	2
Nombre maximal de SSIDs	32 (16 par interface WLAN)
Mode de sécurité sans fil	WEP, WPA, WPA2 (selon configuration)
Configuration	Interface web via HTTPS
Adresse IP par défaut	192.168.1.10
Identifiant par défaut	admin
Mot de passe par défaut	default
Fonctions principales	Gestion centralisée des APs, alimentation PoE, paramètres sans fil et sécurité
Indicateurs LED	POWER, LINK/ACT, LINK
Installation	Branchement simple : APs sur ports WLAN, ordinateur sur port LAN
Certifications	Disponibles sur le site zyxel.com
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - NXC-8160 ZYXEL

Comment connecter le NXC-8160 pour la première fois ?

Connectez un ou des points d'accès (AP) aux ports WLAN à l'aide de câbles Ethernet, puis connectez votre ordinateur à un port LAN. Enfin, branchez l'alimentation secteur. La LED POWER doit s'allumer.

Quelle est l'adresse IP par défaut du NXC-8160 ?

L'adresse IP par défaut est 192.168.1.10 avec un masque de sous-réseau 255.255.255.0.

Quels sont les identifiants par défaut pour accéder au configurateur web ?

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est default (en français 'défaut').

Comment accéder au configurateur web ?

Assurez-vous que votre ordinateur est dans le même sous-réseau que le NXC-8160, puis ouvrez un navigateur (Internet Explorer 6.0+ ou Netscape 7.0+) et entrez https://192.168.1.10. Acceptez l'avertissement de sécurité, puis entrez les identifiants.

Comment configurer le SSID et la sécurité sans fil ?

Dans le configurateur web, cliquez sur WLAN dans le panneau de navigation. Sélectionnez l'interface WLAN, spécifiez le mode 802.11 et le canal, créez un SSID, puis cliquez sur SSID & Security pour configurer la sécurité (WEP, WPA, etc.).

Combien de points d'accès puis-je connecter ?

Vous pouvez connecter jusqu'à 8 points d'accès (AP) sur les ports WLAN du NXC-8160.

Que faire si les LED ne s'allument pas ?

Vérifiez que les câbles Ethernet et le cordon d'alimentation sont correctement branchés et non endommagés. Assurez-vous que la prise de courant est sous tension. Si le problème persiste, contactez votre vendeur.

Comment déployer le NXC-8160 dans mon réseau existant ?

Configurez d'abord une adresse IP statique dans le même sous-réseau que votre réseau via le configurateur web (menu LAN). Ensuite, déconnectez le NXC-8160 de l'ordinateur et connectez-le à votre modem, routeur ou commutateur.

Où trouver les certifications du produit ?

Rendez-vous sur le site www.zyxel.com, sélectionnez votre produit dans la liste déroulante, puis choisissez la certification souhaitée sur la page du produit.

Le NXC-8160 prend-il en charge le PoE ?

Oui, le NXC-8160 est un contrôleur WLAN Power over Ethernet (PoE). Il fournit l'alimentation électrique aux points d'accès via les câbles Ethernet connectés aux ports WLAN.

MODE D'EMPLOI NXC-8160 ZYXEL

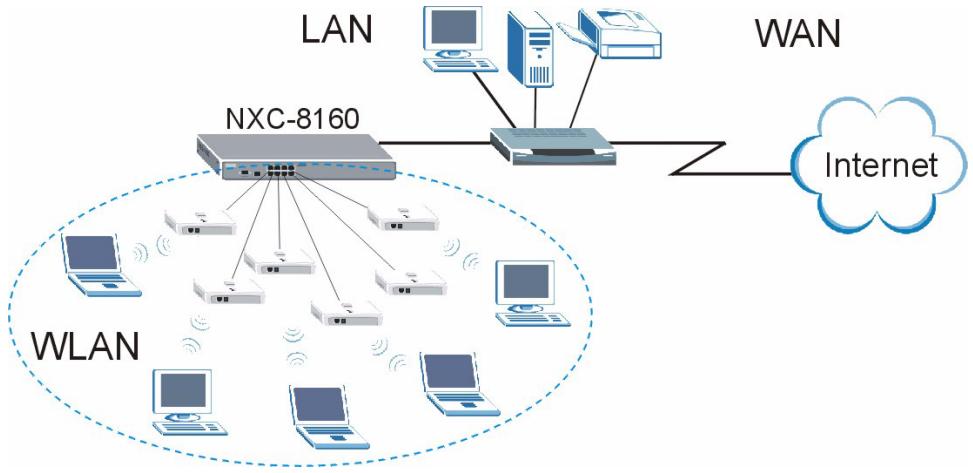

Le NXC-8160 est un contrôleur WLAN Power over Ethernet (PoE) fournissant l'alimentation aux points d'accès (APs) joints via un câble Ethernet. Vous pouvez connecter jusqu'à huit APs pour étendre votre réseau sans fil. Vous configurez tous les paramètres sans fil et de sécurité sans fil sur le NXC-8160. Le NXC-8160 offre une connectivité sans fil à votre réseau câblé à travers les APs. Les APs ne nécessitant pas de configuration et agissant comme une antenne sur le NXC-8160.

Ce guide vous indique comment :

1 Effectuer les connexions matérielles initiales 2 Accéder au configurateur Web 3 Configurer les paramètres sans fil et de sécurité sans fil 4 Déployer le NXC-8160 dans votre réseau

1 Effectuer les connexions matérielles initiales

Suivez les étapes ci-dessous pour connecter votre NXC-8160 pour les configurations initiales.

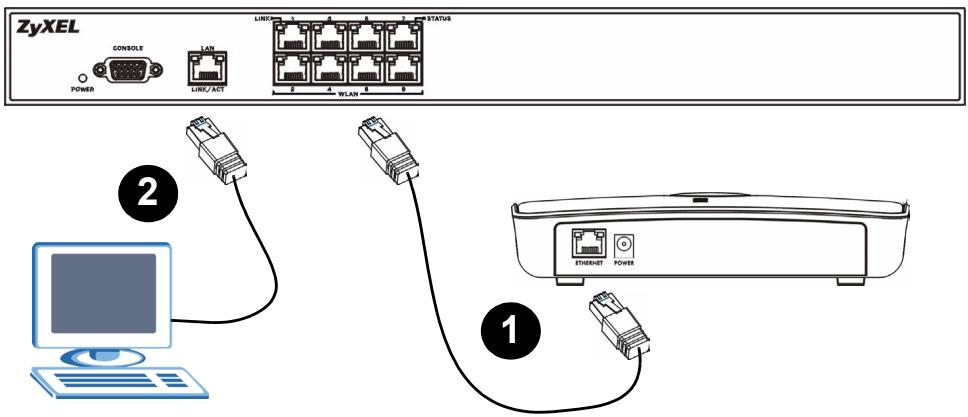

1 Connectez un ou des AP(s) au(x) port(s) WLAN à l'aide du câble Ethernet inclus. Au moment de la réduction, vous pouvez connecter uniquement le modèle NWA-8500 au port WLAN. 2 Connectez votre ordinateur à un port LAN à l'aide d'un câble Ethernet.

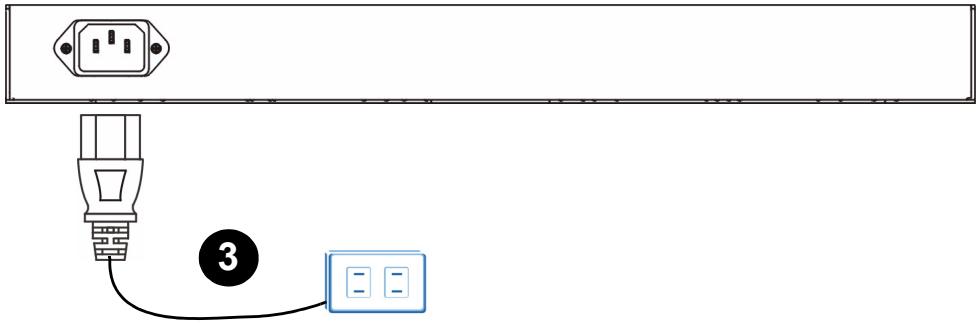

3 Connectez la prise d'alimentation sur le panneau arrière à une prise de courant à l'aide du cordon d'alimentation inclus.

Après avoir connecté l'alimentation et mis sous tension, examinez les LEDs (voyants) sur le panneau avant. La LED POWER s'allume. Les LEDs LINK/ACT et LINK s'allument quand les ports correspondants sont correctement connectés.

Si aucune des LED n'est allumée, vérifiez vos connexions, et vérifiez si vos câbles ne sont pas endommagés. Vérifiez que votre cordon d'alimentation est connecté au NXC-8160 et branché dans une prise de courant appropriée. Vérifiez que l'alimentation est sous tension. Si les LEDs sont toujours éteintes, contactez votre vendeur.

2 Acceder au configurateur web

Pour configurer votre NXC-8160, vous devez y accéder à l'aide du configurateur web. Utilisez Internet Explorer 6.0/Netscape 7.0 ou une version plus récente.

Assurez-vous que votre ordinateur se trouve dans le même sous-réseau que le NXC-8160 et qu'il est connecté au port LAN.

L'adresse IP par défaut du NXC-8160 est 192.168.1.10.

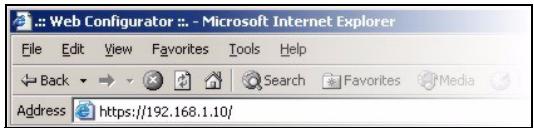

Ouvrez votre navigateur web. Entrez https://192.168.1.10 comme adresse.

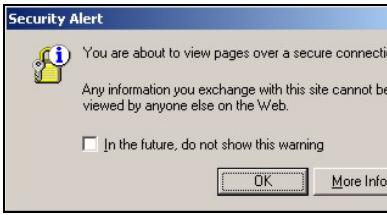

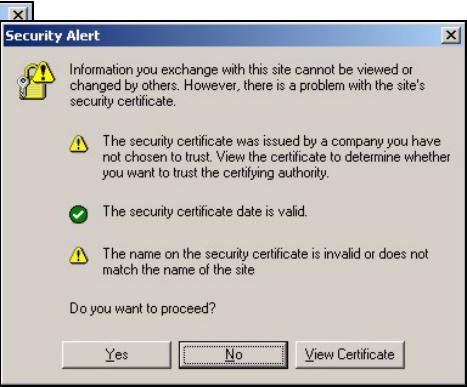

3 Quand l'écran de sécurité apparait, cliquez sur OK ou sur Yes (Oui) pour continuer.

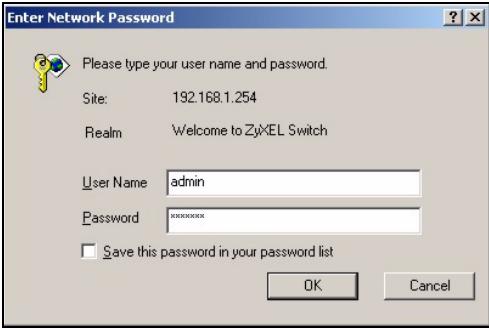

L'écran d'ouverture de session apparait. Entrez admin comme nom d'utilisateur et default (défaut) comme mot de passe et cliquez sur OK.

Si vous n'arrivez pas à accéder au configurateur web, assurez-vous que votre ordinateur est dans le même sous-réseau que le NXC-8160 et que l'URL que vous avez entrée dans votre navigateur web commence par "https".

Vous devrez peut-être vérifier les paramètres de sécurité de votre navigateur et vous assurer que la carte Ethernet de votre ordinateur est installée et fonctionne correctement.

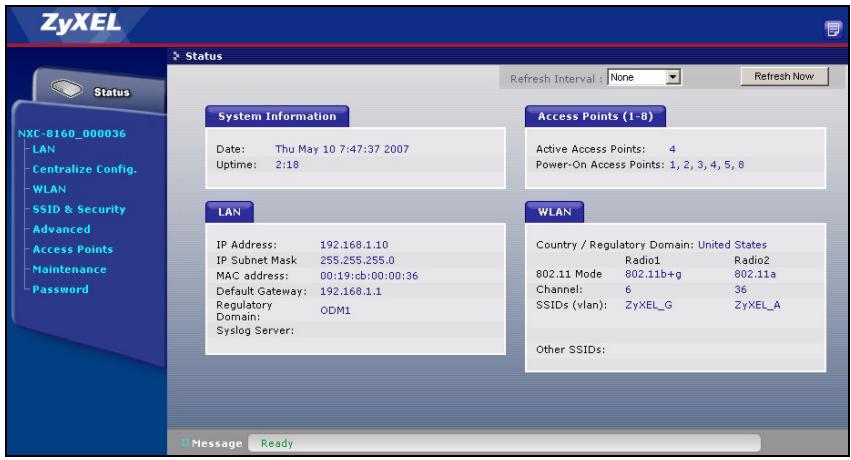

L'écran principal initial s'affiche comme indiqué.

3 Configurer les paramètres sans fil et de sécurité sans fil

Le NXC-8160 permet à deux interfaces WLAN (utilisant des canaux et SSIDs séparés). Les deux interfaces WLAN peuvent être dans le même mode ou dans un mode IEEE 802.11 différent. Vous pouvez attribuer jusqu'à 16 SSIDs à chaque interface WLAN. Par défaut, la sécurité sans fil est désactivée.

Si vous voulez changer le(s) SSID(s), autoriser les clients sans fil compatibles IEEE 802.11a et/ou IEEE 802.11b/g à accéder au réseau derrière le NXC-8160, ou activer la sécurité sans fil, suivez les étapes ci-dessous.

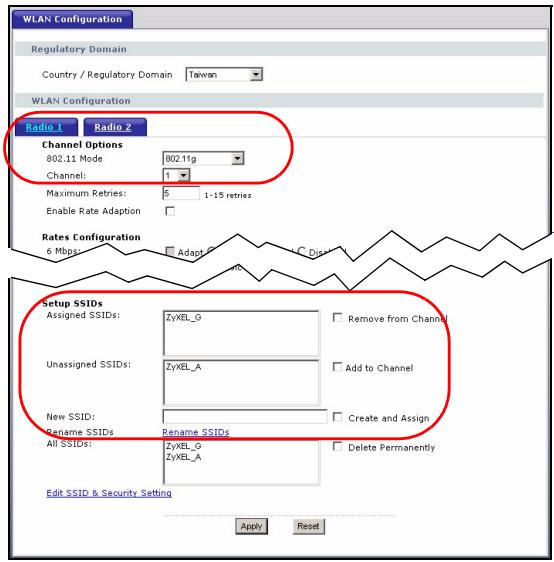

1 Cliquez sur WLAN sur le panneau de navigation pour ouvrir l'écran Configuration WLAN. 2 Sélectionnez la interface WLAN que vous pouvez configurer. 3 Spécifiez le mode 802.11 et le numéro de canal. 4 Créez et/ou attribuez un SSID à la interface WLAN. 5 Cliquez sur Rename SSIDs (Renommer les SSIDs) pour changer le SSID. - Vous ne pouvez pas attribuer le même SSID à différentes interfaces WLANs. - Si aucun SSID n'est attribué à une interface WLAN, la interface WLAN sera désactivée.

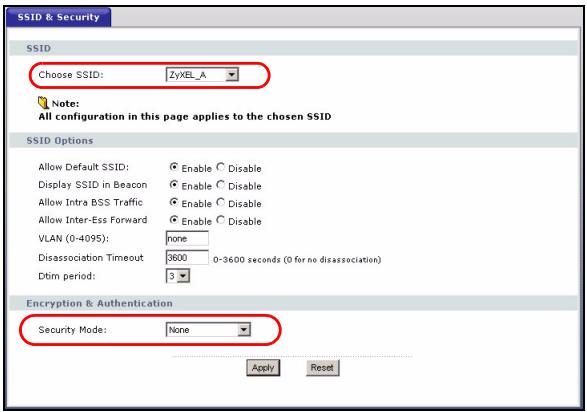

6 Cliquez sur SSID & Security (SSID & Sécurité) à la base de l'écran Configuration WLAN ou sur le panneau de navigation. 7 Sélectionnez le SSID pour lequel vous pouvez configurer les paramètres de sécurité sans fil. 8 Sélectionnez un mode de sécurité et configurez les champs associés. L'écran change selon le mode de sécurité sélectionné. Consultez le guide de l'utilisateur pour plus d'informations sur la sécurité sans fil.

Si un client sans fil n'arrive pas à accéder au réseau ou à Internet par une connexion sans fil, assurez-vous que le NXC-8160 et le client ont tous deux les mêmes paramètres sans fil (tels que le SSID, canal et standard IEEE 802.11) et les paramètres de sécurité sans fil.

4 Déployez le nxc-8160 dans votre réseau

Quand vous avez terminé les paramètres de SSID et de sécurité sans fil, utilisez cette section pour configurer l'adresse IP du NXC-8160 et le connecter à votre réseau.

L'adresse IP par défaut du NXC-8160 est 192.168.1.10 et le masque de sous-réseau est 255.255.255.0. Si votre réseau se trouve dans un autre sous-réseau et que quelqu'un dans votre réseau utilise cette adresse IP, vous nevez paramétrer le NXC-8160 sur une autre adresse IP.

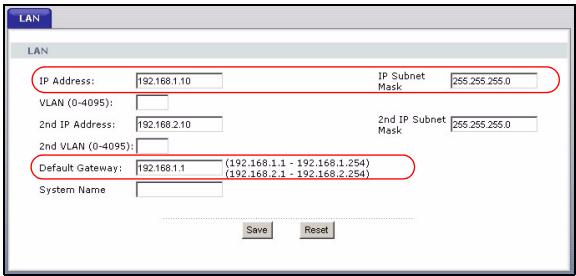

1 Cliquez sur LAN sur le panneau de configuration ou le configurateur web. 2 Attribuez au NXC-8160 une adresse IP statique qui se trouve dans le même sous-réseau que votre réseau. 3 Entrez l'adresse IP comme passerelle 4 Cliquez sur Apply (Appliquer) et déconnectez-vous du configurateur web.

5 Débranchez le NXC-8160 de l'ordinateur et connectez le NXC-8160 à un modem, routeur ou commutateur dans votre réseau.

Pour configurer à nouveau le NXC-8160, vous devez utiliser la nouvelle adresse IP pour accéder au configurateur web.

Procédure permettant d'afficher la (les) certification(s) d'un produit

1. Allez à www.zyxel.com. 2. Sélectionnez votre produit dans la liste déroulante dans la page d'accueil du ZyXEL pour aller à la page de ce produit. 3. Sélectionnez la certification que vous désirez consulter dans cette page.
