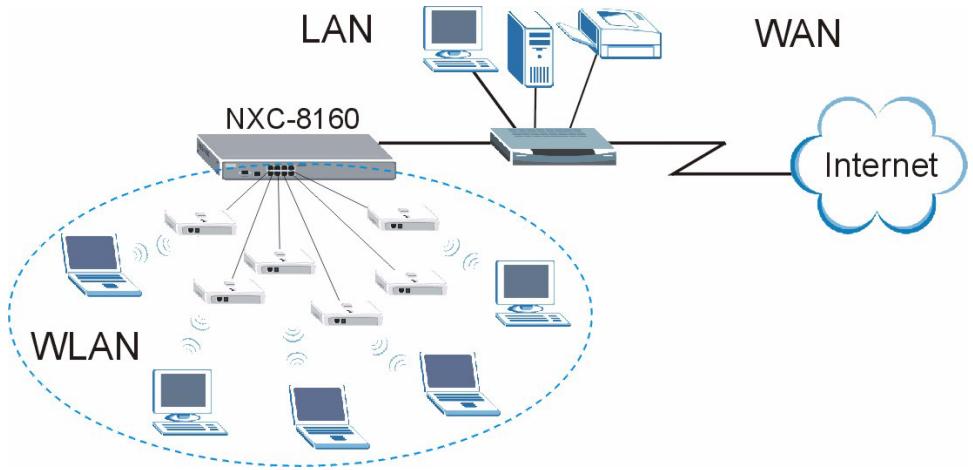

NXC-8160 是一种以太网供电（PoE）WLAN 控制器，可通过以太网电缆为连接的访问点（AP）供电。可以连接多达 8 个访问点，以扩充无线网络。所有无线设置及无线安全设置均在 NXC-8160 上配置。NXC-8160 可通过 AP 为有线网络提供无线连接。AP 无需配置，可作为 NXC-8160 的天线使用。
本手册讲解如何：
1 进行初始硬件连接
2 访问 web 配置程序
3 配置无线设置和无线安全设置
4 在网络中部署NXC-8160

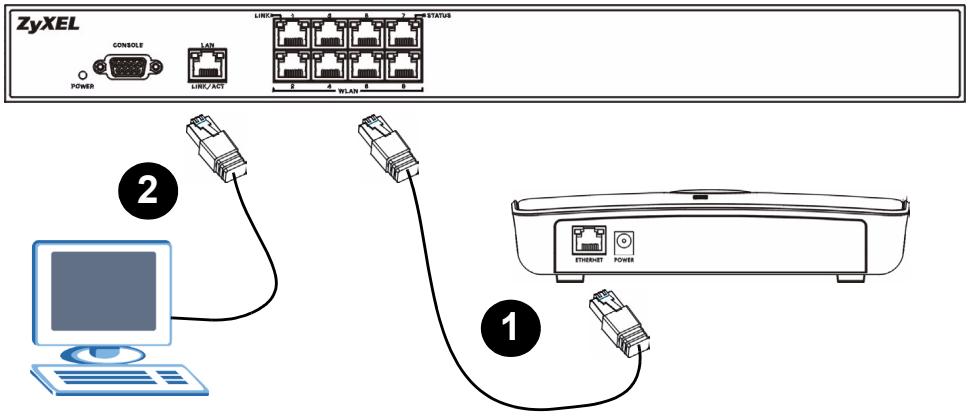

1 进行初始硬件连接
按照下列步骤连接NXC-8160，以进行初始配置。
1 使用附送的 Ethernet（以太网）电缆将一个或多个 AP 连接到 WLAN 端口。至本手册编写时为止，只能将 NWA-8500 型号连接到 WLAN 端口。
2 使用 Ethernet（以太网）电缆将计算机连接到 LAN 端口。
3 使用附送的电源线将后面板上的电源插头连接到电源。
连接电源并打开电源后，检查前面板上的LED（指示灯）。POWER LED（电源指示灯）将点亮。LINK/ACT和LINK LED（指示灯）在相应端口正确连接时点亮。
如果所有LED（指示灯）均未点亮，请检查连接及电缆是否损坏。确保已将电源线连接到NXC-8160，且插入正确的电源插座。确保电源开启。如果LED（指示灯）仍未点亮，请联系供应商。
2 访问 Web 配置程序
要配置NXC-8160，需要使用web配置程序访问。请使用Internet Explorer 6.0/Netscape 7.0或更新版本。
1 确保计算机与NXC-8160处于同一子网内，并连接至LAN端口。
NXC-8160 的默认 IP 地址是 192.168.1.10。

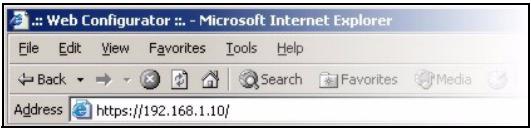

2 打开 web 浏览器。在地址栏输入 https://192.168.1.10。

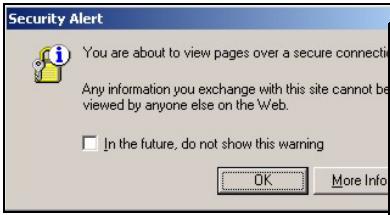

3 看到安全屏幕时，单击 OK（确定）或 Yes（是）继续。

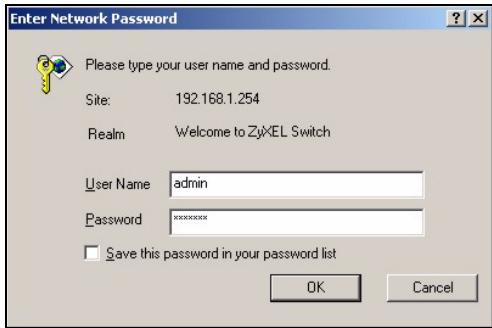

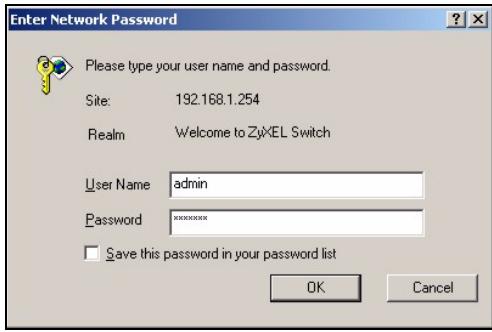

4 此时会显示登录屏幕。用户名输入admin，密码输入default，单击OK（确定）。
如果无法访问 web 配置程序，请确保计算机与 NXC-8160 处于同一子网内，且在 web 浏览器中输入的 URL 以 Https 开头。
可能还需检查浏览器安全设置，并确保计算机已安装以太网卡且工作正常。

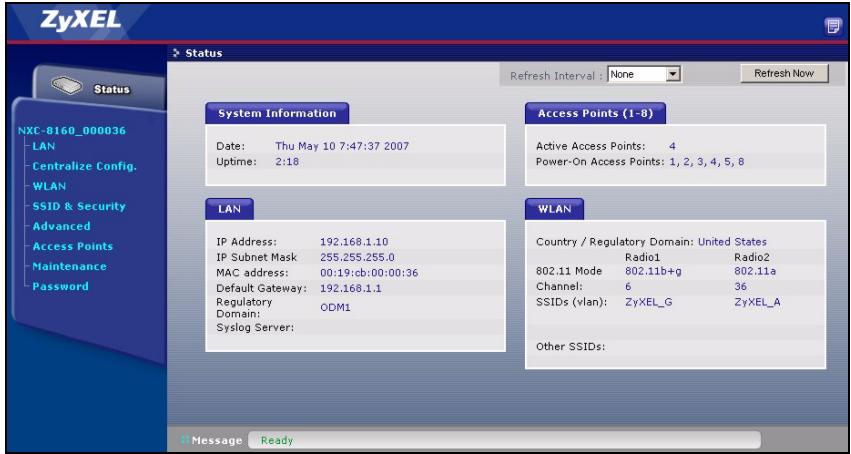

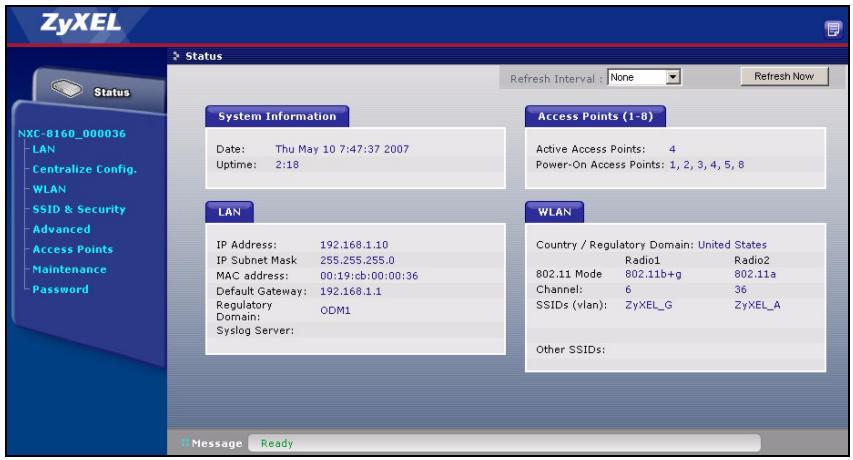

5 初始主屏幕显示如下。
3 配置 Wireless and Wireless Security Settings（无线和无线安全设置）
NXC-8160 可连接两台无线设备（使用单独信道和 SSID）。这两台无线设备可以为同一 IEEE 802.11 模式，也可不同。可以为每台无线设备分配最多 16 个字符的 SSID。默认情况下，无线安全处于禁用状态。
如果您想更改SSID，以允许兼容IEEE802.11a和/或IEEE802.11b/g的无线客户通过NXC-8160访问网络，或启用无线安全，请按照下列步骤执行操作。

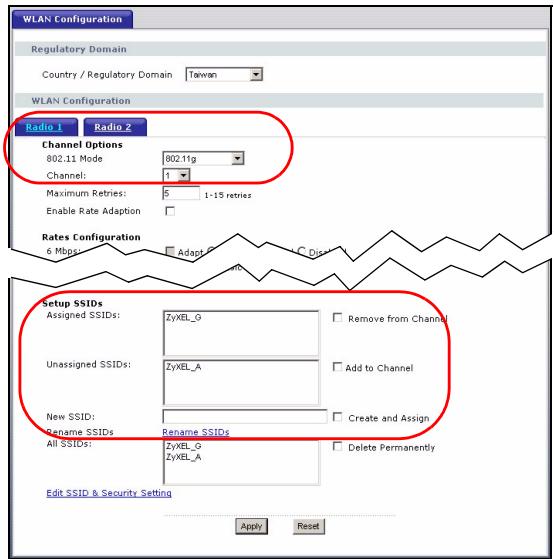

1 单击导航面板上的WLAN，打开WLAN Configuration（WLAN配置）屏幕。
2 选择要配置的无线设备。
3 指定 802.11 模式和信道编号。
4 为无线设备创建和 / 或分配一个SSID。
5 单击 Rename SSIDs（重命名 SSID）以更改 SSID。
- 不能将同一个 SSID 分配给不同无线设备。
- 没有分配 SSID 的无线设备将无法激活。

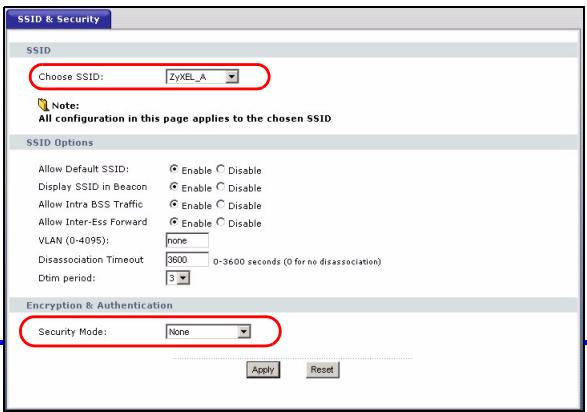

6 单击WLAN Configuration（WLAN配置）屏幕底部或导航面板上的SSID & Security（SSID与安全）。
7 选择要为其配置无线安全设置的SSID。
8 选择安全模式并配置相关字段。屏幕会随您选择的安全模式而改变。有关无线安全的更多信息，请参阅用户指南。
如果无线客户无法无线访问网络或Internet，则请确保NXC-8160与该客
户的无线设置（如：SSID、信道和 IEEE 802.11 标准）及无线安全设置相同。
4 在网络中部署 NXC-8160
完成SSID和无线安全设置后，阅读本章内容配置NXC-8160的IP地址并将其连接至网络。
NXC-8160 的默认 IP 地址是 192.168.1.10，子网掩码是 255.255.255.0。如果您的网络处于另一子网内，或您的网络内有人正在使用此 IP 地址，则需要为 NXC-8160 设置其他 IP 地址。

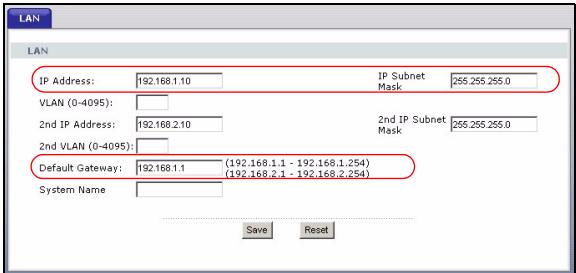

1 单击 web 配置程序导航面板上的 LAN（局域网）。
2为NXC-8160分配一个可用的静态IP地址（与您的网络处于同一子网）。
3 输入网关 IP 地址。
4 单击 Apply（应用）并注销 web 配置程序。
5断开NXC-8160与计算机的连接，并将NXC-8160连接至您网络中的一台调制解调器、路由器或交换机。
如要重新配置NXC-8160，则需要使用新的IP地址访问web配置程序。
查看产品证书的步骤
1 先访问 www.zyxel.com。
2 在ZyXEL主页的下拉列表框中选择产品，以进入产品页面。
3 在该页中选择要查看的证书。
概览
NXC-8160為一乙太網路供電（PoE）WLAN控制器，可透過乙太網路線供應電源給連接的基地台（AP）。您可連接多達八台AP以擴充無線網路。您可在NXC-8160上進行所有的無線及無線安全措施設定。NXC-8160能透過AP提供您的有線網路具備無線網路連線的功能。AP毋須任何設定，可作爲NXC-8160上的天線。
本手冊內容將介紹以下項目：
1進行初始硬體連接
2 接取網頁設定介面
3進行無線及無線安全措施設定
4將NXC-8160部署於網路
1進行初始硬體連接
依照以下步驟連接NXC-8160以進行初始設定。
1 用隨附的乙太網路線將 AP 連接到 WLAN 垿。在本文撰寫時，僅能將 NWA-8500 機型連接至 WLAN 垿。
2 用一條乙太網路線將電腦連接到 LAN 場。

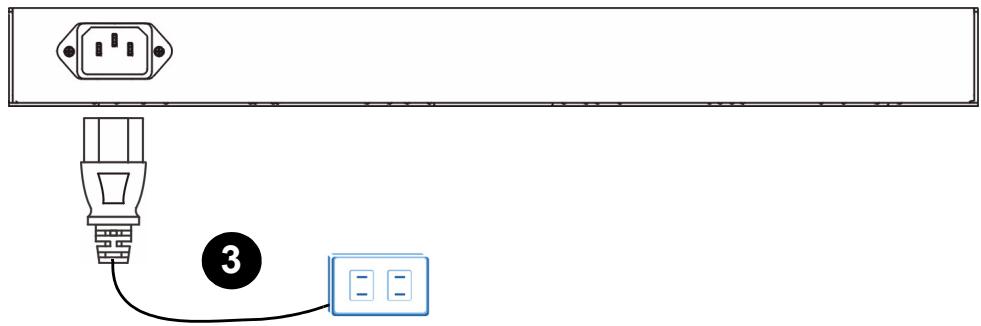

3使用隨附的電源線，將後面板上的電源插槽連接到電源。
連接並開啓電源之後，檢查前面板上 LED（指示燈）狀態。POWER LED 指示燈亮起。如果有正確連接對應的連接埠，LINK/ACT 及 LINK LED 指示燈會亮起。
如果 LED 指示燈都沒亮，請檢查連線，並檢查纜線是否損壞。確認 NXC-8160 已經接上電源線並且插入適當的電源插座。確認電源已經開啓。如果 LED 指示燈仍然沒有亮，請聯絡當地的供應商。
2 接取網頁設定介面
要設定 NXC-8160，您必需透過使用網頁設定介面接取。使用 Internet Explorer 6.0/ Netscape 7.0 或更新版本。
1 確認電腦與NXC-8160位於同一個子網路中，並連接至LAN埠。
NXC-8160 預設的 IP 位址是 192.168.1.10。
2開啓您的網頁瀏覽器。輸入https://192.168.1.10爲網站位址。

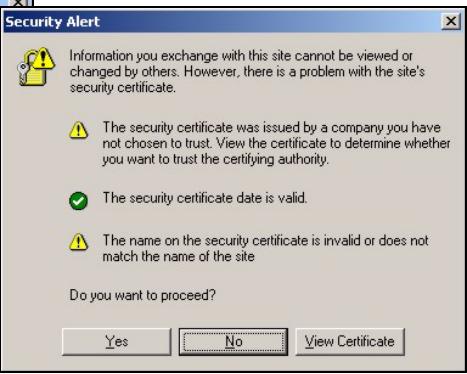

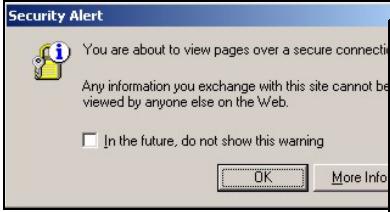

3當您看到安全畫面，按一下OK（確定）或Yes（是）繼續進行下個步驟。
4 顯示登入畫面。輸入 admin 作爲使用者名稱，default 作爲密碼，並按一下 OK（確定）。
如果無法接取網頁設定介面，請確認電腦與NXC-8160位於同一個子網路中，並且在網頁瀏覽器中輸入的URL是以http:開始。您或許也必須檢查瀏覽器的安全設定，並確認電腦的乙太網路卡安裝正確且運作正常。
5 初始主畫面如圖所示。
3進行無線及無線安全措施設定
NXC-8160 容許兩個射頻（使用個別的頻道及 SSID）。這兩個射頻可以是相同或不同的 IEEE 802.11 模式。每個射頻可配置多達 16 個 SSID。根據預設，無線安全措施將停用。
如果要變更SSID，並容許IEEE802.11a及/或IEEE802.11b/g相容的無線用戶端接取NXC-8160背後的網路，或啓用無線安全，請依照下列步驟。
1 在導覽面板上按一下WLAN以開啓WLAN Configuration（WLAN設定）畫面。
2選擇您想要設定的無線電。
3 指定 802.11 模式及頻道編號。
4 建立及/或配置一個SSID給射頻。
5 按一下 Rename SSIDs（重新命名 SSID）以變更 SSID。
- 您無法將相同的SSID配置給不同的射頻。
- 如果沒有將 SSID 配置給射頻，射頻將被停用。
6 在 WLAN Configuration (WLAN 設定) 的畫面底下, 或在導覽面板上, 按一下 SSID & Security (SSID 及安全)。
7 選取您要用來進行無線安全設定的SSID。
8 選取安全模式並設定相關欄位。畫面會根據所選安全模式而變更。請參閱《使用手冊》，取得更多關於無線安全措施的資訊。
如果無線用戶端無法以無線的方式接取網路或網際
網路，請確認NXC-8160及用戶端有相同的無線設定（例如SSID、頻道及IEEE 802.11標準）及無線安全設定。
4 將 NXC-8160 部署於網路
當您完成SSID及無線安全設定之後，請使用本節設定NXC-8160的IP位址，並連接至網路。
NXC-8160的預設IP位址為192.168.1.10，子網路遮罩為255.255.255.0。如果網路是在另一個子網路，或在網路中有人使用這個IP位址，您必需將NXC-8160設定成另一個IP位址。

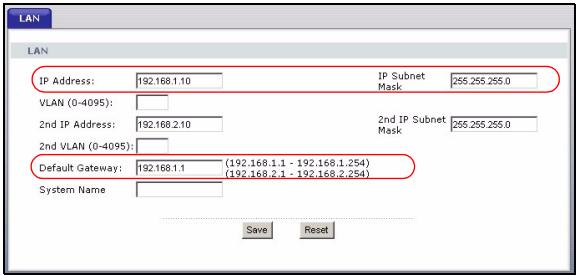

1 在網頁設定介面的導覽面板上，按一下 LAN。
2 為NXC-8160確定一組可用的靜態IP位址，並與網路有相同的子網路。
3 請輸入閥道的 IP 位址。
4 按一下 Apply（套用）並登出網頁設定介面。
5將NXC-8160從電腦中斷連線，並將NXC-8160連接至網路中的數據機、路由器或交換器。
要再次設定 NXC-8160，您必需使用新的 IP 位址接取網頁設定介面。
如何查看產品認證資料
1 前往 www.zyxel.com。
2 在ZyXEL首頁的下拉式清單方塊選取您的產品，進入該產品的網頁。
3在此頁選取您想查看的認證資料。
