用户手册 P334 ZYXEL

P334 是一部寬頻分享闖道器，內建 4 端自動調整 10/100 Mbps 交換器功能，讓用戶很容易設置小型的家庭/辦公室網路，經由寬頻(cable/DSL)數據機，分享網際網路上的資源。P334 的主要特點包括防火牆(firewall)，內容過濾器(content filtering)，網路位址轉譯(Network Address Translation，NAT)及通用隨插即用(Universal Plug And Play，UpnP)。

您應該已經有一個設定好的網路帳號並已取得大部份底下的資訊。

網路帳號資訊

用來上網的電腦之 WAN IP 位址 (如果有的話): DNS 伺服器 IP 位址 (如果有的話): 第一, 第二, 第三
Encapsulation: (請選擇底下的一種):
Ethernet	服務類型:
	登入伺服器 IP 位址:
	使用者名稱:	密碼:
PPTP	使用者名稱: :	密碼:
	您的 WAN IP 位址:	PPTP 伺服器 IP 位址:
	連線 ID (如果需要的話):
PPPoE	(PPPoE) 服務名稱:
	使用者名稱:	密碼:

檢視產品驗證的步驟

1. 請連上 www.zyxel.com。
2. 在ZyXEL的首頁的下拉清單框中選擇您的產品，連接至該產品的頁面。
3. 在本頁面中選擇您要檢視的驗證。

2 硬體安裝

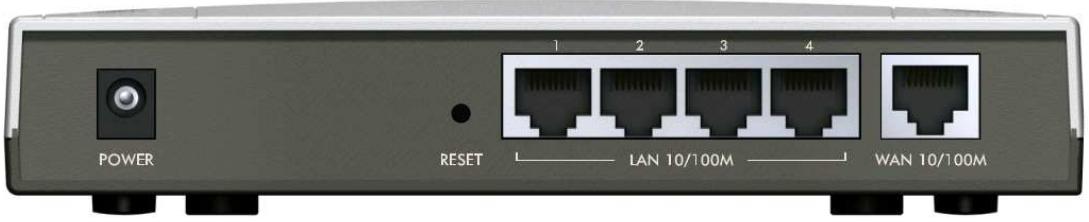

2.1 背面板

標籤	說明
LAN 10/100M (區域網路 10/100M)	可使用 Ethernet �網路線連接至少一台電腦進行 P334 的初始配置。這些埠可自動判斷 (可用 10 或 100Mbps 的速度連線) 和自動偵測 (自動調整為您使用的 Ethernet �網路線類型 (直線或跳線接頭))。
WAN 10/100M (廣域網路 10/100M)	以您的 Cable/DSL 數據機隨付的網路線連接至本埠。
POWER 9 VAC (電源)	將包裝內隨附的電源變壓器(請只使用本變壓器)的一端連接至本電源插孔。
	完成上述連接之後,請將電源線插上插座並查看前面板的 LED 燒。
RESET (重新設定)	如果您忘記了 P334 的密碼,您將需要使用此按键。按下它可將 P334 返回至原廠設定值 (密碼是 1234, LAN IP 位址是 192.168.1.1。詳細資訊請參閱您的使用手冊)。

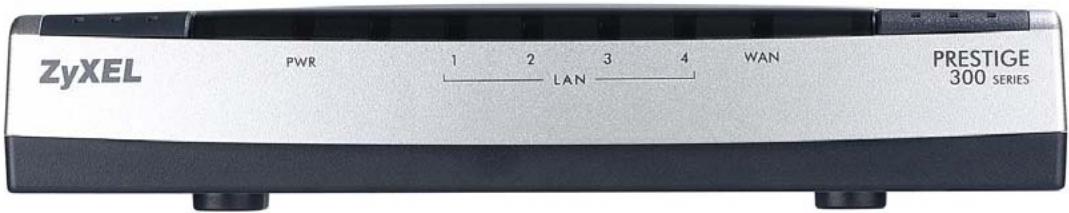

2.2前面板LED燈

當進行系統測試時 PWR LED 燒會閃爍，如果測試成功將一直亮著。正確連接 LAN 和 WAN 場時 LAN 和 WAN LED 也會亮起。

LED燈	顏色	狀態	說明
PWR (電源)		滅	P334 未受電。
	黃色	亮	P334 接收的電力太低。
	綠色	亮	P334 已受電。
		閃爍	P334 正在執行測試。
LAN 1-4 (區域網路 1-4)		滅	未連接 LAN。
	綠色	亮	P334 已成功連接 10Mb 的 Ethernet。
		閃爍	P334 正在傳送/接收資料。
	黃色	亮	P334 已成功連接 100Mb 的 Ethernet。
		閃爍	P334 正在傳送/接收資料。
WAN (廣域網路)		滅	WAN 連線未備妥或失敗。
	綠色	亮	P334 已成功連接 10Mb 的 WAN。
		閃爍	P334 正在傳送/接收資料。
	黃色	亮	P334 已成功連接 100Mb 的 WAN。
		閃爍	P334 正在傳送/接收資料。

3 設定您的電腦

如果您的電腦已設定為可接受動態IP位址，請跳過這一節。此處設定是大部份新電腦的預設值。

P334出廠時已設定成將指派(DHCP)一個IP位址給您的電腦。本節將設定您的電腦可接收IP位址或指派一個子網路遮罩為255.255.255.0、範圍在192.168.1.2到192.168.1.254內的靜態IP位址給您的電腦。這是要確定您的電腦能與P334進行資料傳輸的必要步驟。

您的電腦必須有一張 Ethernet 网路卡且已安裝 TCP/IP，在 WindowsNT/2000/XP、Macintosh OS 7 和更新的版本上都應該已經安裝了 TCP/IP。

3.1 Windows 2000/NT/XP

1. 在Windows XP中，請按下start(開始)、Control Panel(控制台)。在Windows 2000/NT中，請按下Start(開始)、Settings(設定)、Control Panel(控制台)。

2. 在Windows XP中，請按下Network Connections(網路連線)。

在Windows2000/NT中，請按下Network and Dial-up Connections(網路和撥號連線)。

1. 按右鍵點選 Local Area Connection(區域連線)，再選擇 Properties(內容)。
   4.選擇InternetProtocol(TCP/IP)(WinXP中是在General(一般)標籤頁中)，再選擇Properties(內容)。

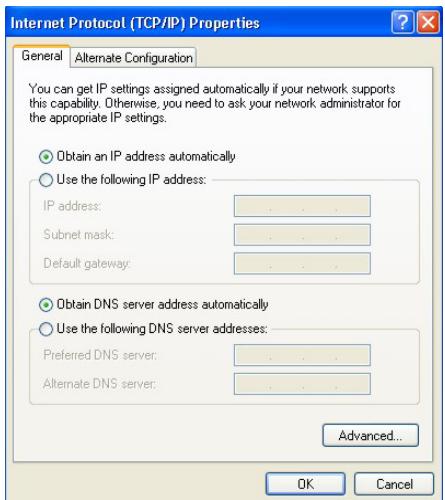

2. 此時會開啓 Internet Protocol TCP/IP Properties (Internet Protocol TCP/IP 内容)畫面 (在 Win XP 中是 General (一般)標籤頁)。

3. 要指派動態 IP 位址給您的電腦，請勾選 Obtain an IP address automatically(自動取得 IP 位址)。

4. 要配置靜態 IP 位址，請勾選 Use the following IP Address(使用下列的 IP 位址)並在 IP address(IP 位址) (範圍介於 192.168.1.2 到 192.168.1.254 之間)、Subnet mask(子網路遮罩) (255.255.255.0)、和 Default gateway(預設闋道) (192.168.1.1) 等欄位中填入數據。

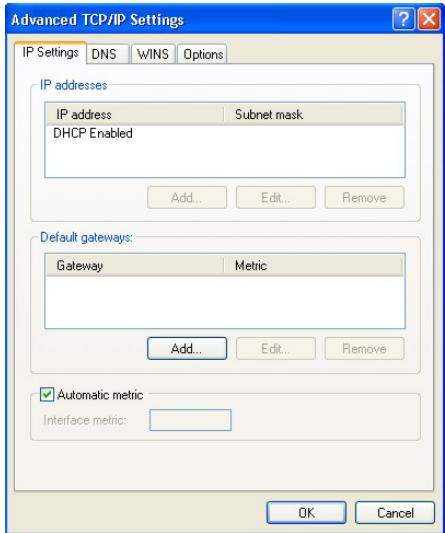

1. 點選 Advanced(進階)。移除任何先前已安裝在 IP Settings(IP設定)標籤頁中的閩道，再按下 OK(確定)返回 Internet Protocol TCP/IP Properties (Internet Protocol TCP/IP 内容)畫面。
2. 如果您不知道您的 DNS 伺服器位址，請勾選 Obtain DNS server address automatically(自動取得 DNS 伺服器位址)。

如果您知道您的DNS伺服器位址，請勾選Use the following DNS server addresses(使用DNS伺服器位址)，然後在Preferred DNS server(慣用DNS伺服器)和Alternate DNS server(其他DNS伺服器)欄位中填入位址。

如果您有兩個以上的DNS伺服器，請點選Advanced(進階)、DNS標籤頁，然後使用Add(新增)來配置它們。

1. 按下 OK(確定)，關閉 Internet Protocol TCP/IP Properties (Internet Protocol TCP/IP 内容)視窗。
2. 按下 OK(確定)，關閉 Local Area Connection Properties (區域連線內容)視窗。

1. 依序按下電腦螢幕上的 Start(開始)、(All) Programs(所有程式或程式集)、Accessories(附屬應用程式) 和 Command Prompt.(命令提示字元)。
2. Command Prompt.(命令提示字元)視窗中，輸入"ipconfig"後按下鍵盤上的ENTER鍵。你電腦的IP位址必定有255.255.255.0的子網路遮罩爲且範圍正確(192.168.1.2到192.168.1.254之間)，才能和P334進行資料傳輸。

其他 Windows 和 Macintosh 電腦作業系統的詳細 IP 位址配置方式請參閱您的使用手冊。

4 配置 P334

請選擇下列方法中的一個來存取和配置P334。本快速啟動手冊只在告訴您如何使用網路配置精靈。請參閱您的使用手冊以取得P334所有功能和SMT配置的背景資訊。按下網頁配置程式的線上說明可取得特定畫面的網頁說明。

Web Configurator(網頁配置程式)

SMT(系統管理終端機)。您可使用 Telnet 經由 LAN 或 WAN 存取 SMT。

4.1 經由網頁配置程式存取 P334

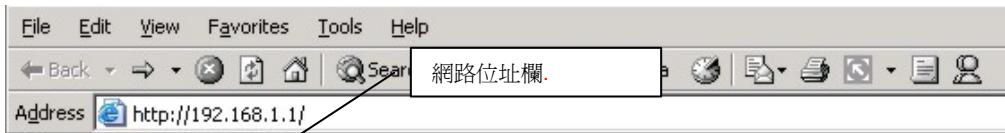

步驟1.開啓您的網頁瀏覽器。在網路位址欄輸入“192.168.1.1”。

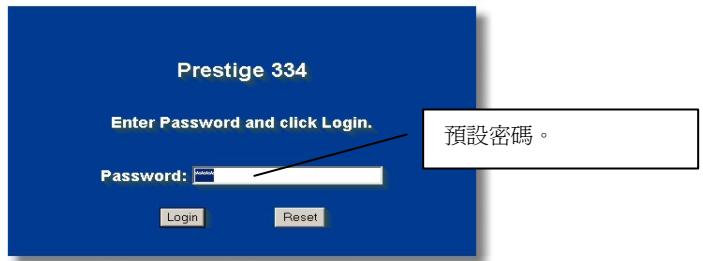

步驟2. 預設密碼("1234")已經出現在密碼欄中(以加密格式顯示)。按下 Login(登入)，前進到下個畫面時會要求您變更密碼。按下 Reset(重新設定)會回復為密碼欄位中的預設密碼。

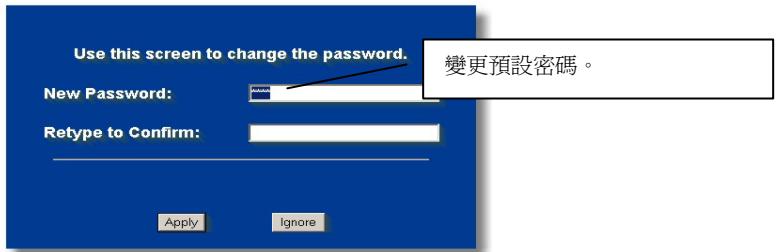

步驟3. 我們高度建議您變更預設密碼！輸入新密碼且再輸入一次以確認無誤後，請按下Apply(套用)；或者如果您不想現在變更密碼，請按下Ignore(略過)前進到主選單。

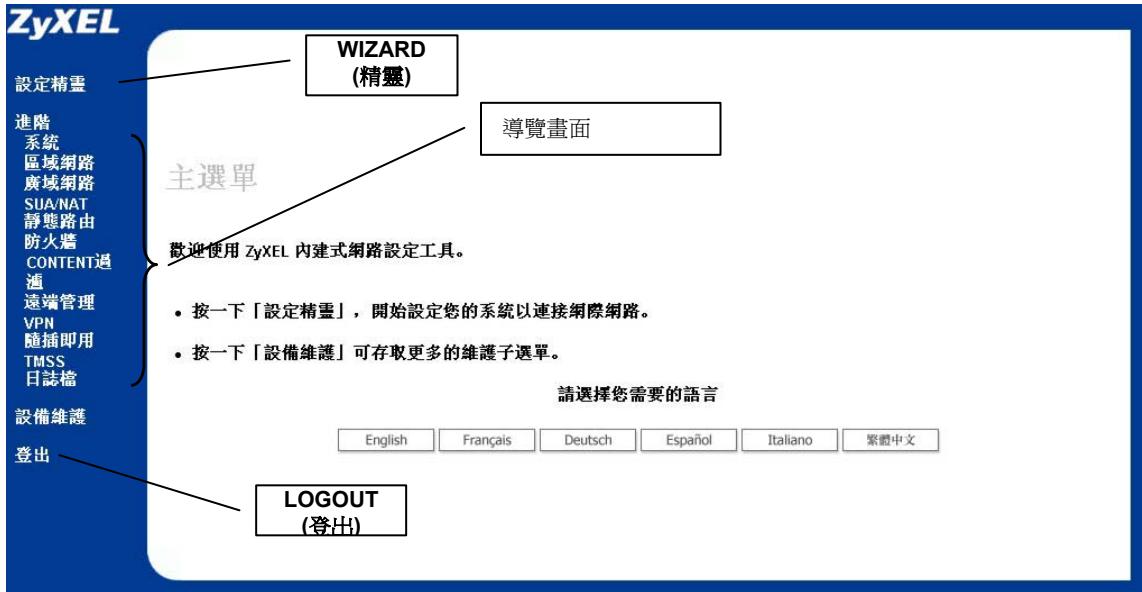

步驟4. 現在您應該會看到網路配置程式MAIN MENU(主選單)畫面。

按下 WIZARD(精靈)，會出現一系列的畫面幫助您首次配置 P334。
按下導覽畫面中的MAIN MENU(主選單)，配置該項P334功能。

按下導覽畫面中的 MAINTENANCE(雜護)，查看 P334 的效能統計數字、上傳軻體、回復或上傳配置檔。
當您完成P334管理區中的設定值後，請按下LOGOUT(登出)。如果您閒置五分鐘都沒有任何動作的話，P334會自動將您登出；按下鍵盤上的ENTER鍵可重新顯示Login(登入)畫面讓您再登入一次。閒置逾時計時器是您可以使用網路設定功能，是在眾多P334功能之一。

4.2 使用精靈存取網路

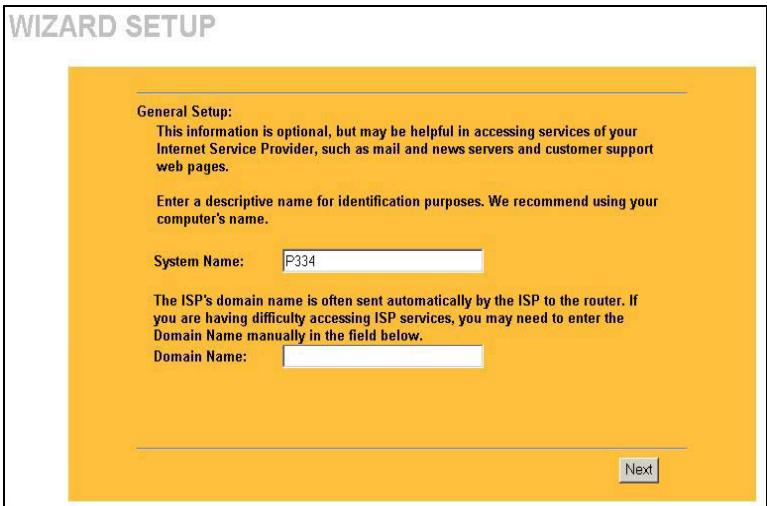

步驟1. 按下主選單中的 Wizard Setup(設定精靈)，顯示第一個精靈畫面。

System Name(系統名稱)是做辨識之用請輸入您電腦的「電腦名稱」

Domain Name(網域名稱)項目是傳送到區域網路上的DHCP用戶端的資料當此欄位空白時會使用從ISP的DHCP所取得的網域名稱按下Next(下一步)繼續設定

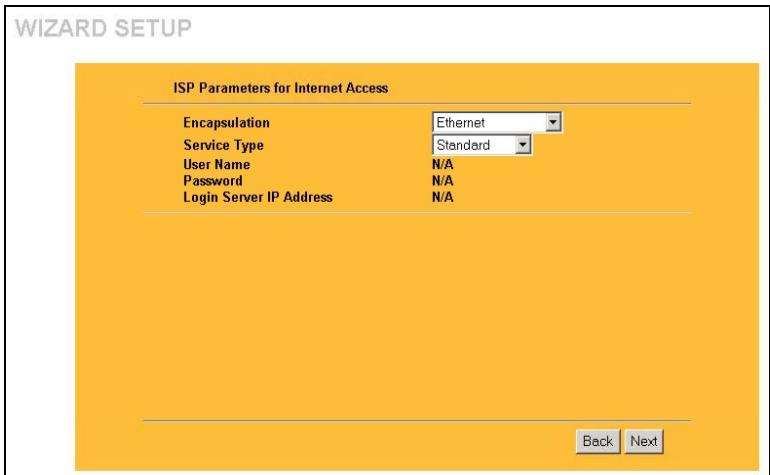

步驟2. 第二個精靈設定畫面會根據您目前使用的連線服務方式，顯示三種不同的設定欄位。請參考網路帳號資訊，將資料填入相關欄位。

如果您的網路供應商使用的是以PPTP登入的DSL終端，請選擇PPTP

也會需要登入名稱

DSL IP

連線ID

按下Next(下一步)繼續設定

當 WAN埠作爲一般 Ethernet使用時請選擇 Ethernet(乙太網路)。請選擇

Standard(標準)或RoadRunner版本。在部份的RoadRunner版本中您將需要輸

User Name(使用者名稱)

Password(密碼)和 Login Server IP Address(登入伺服器IP位址)。

Ethernet上的PPPoE或點對點通訊協定(PPPover Ethernet)也可作爲撥號連線使用所以您也需要輸入使用者名稱、密碼甚至是PPPoE服務名稱

P334必定可以提供您一個靜態IP位址 您

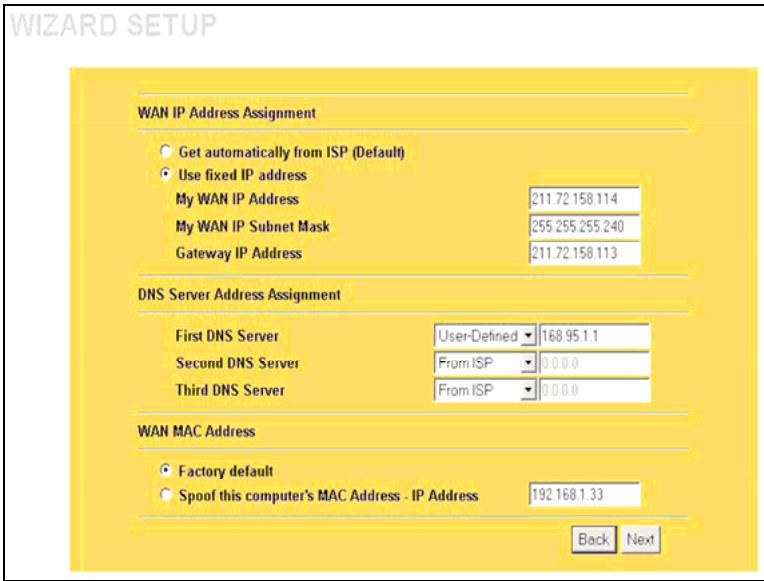

步驟3. 這是精靈的最後一個設定畫面。請在欄位內填入相關IP位址後，按下Finish(完成)，將設定值儲存並結束精靈設定程式。

如果您的ISP業者不是提供您固定IP位址的話，請選擇Get automatically from ISP(從ISP自動取得)。如果您的ISP業者提供您固定IP位址，請輸入您的IP位址然後選擇Use fixed IP address(使用固定IP位址)。當您選取使用固定IP位址(Use Fixed IP Address)時，請在欄位內輸入閘道器的IP位址(如果有提供此欄位的話)。

System DNS Servers

（系統DNS伺服器）

如果您的ISP業者提供您的是動態DNS伺服器資訊(以及P334的WANIP位址)，請選擇From ISP(從ISP取得)。如果您選擇From ISP(從ISP取得)，右邊的欄位將顯示(唯讀的)ISP指派給您的DNS伺服器IP位址，但是P334的WANIP位址是固定的話，在您按下套用(Apply)之後FromISP(從ISP取得)會變成None(無)。如果您在第二或第三個DNS伺服器欄位選擇From ISP(從ISP取得)，但是您的ISP業者並沒有提提供第二或第三個IP位址時，在您按下Next(下一步)之後From ISP(從ISP取得)會變成None(無)。

如果您有DNS伺服器的IP位址，請在下拉清單框中選擇User-Defined(使用者定義)。在右邊的欄位中輸入DNS伺服器的IP位址。如果您選擇User-Defined(使用者定義)，但是維持IP位址欄為預設的0.0.0，在您按下套用(Apply)之後User-Defined(使用者定義)會變成None(無)。如果您在第二個欄位中選擇User-Defined(使用者定義)而輸入的IP位址和第一個相同時，在您按下套用(Apply)之後User-Defined(使用者定義)會變成None(無)。

如果您不想配置DNS伺服器，請選擇None(無)。如果您不配置系統DNS伺服器，在配置VPN、DDNS和時間伺服器時您必須使用IP位址。

WAN MAC Address(WAN MAC 位址)

您可選擇原廠預設值或複製您的LAN上的電腦之MAC位址到WANMAC位址欄位中，讓使用者可以配置WAN埠的MAC位址。選擇Factory Default(原廠預設值)將使用原廠指派的預設MAC位址。或者是選擇Spoof this Computer's MACaddress - IP Address (僑造目前使用的電腦之MAC位址-IP位址)，然後輸入您在LAN上複製MAC位址的電腦之IP位址。

按下 Next (下一步)繼續設定

步骤4. 按Next(下一步)，储存並完成設定精靈。

4.3 測試您的網路連線

開啓您的網頁瀏覽器，並連上www.zyxel.com.tw。您將不需要例如「撥號網路」之類的撥接程式。存取網路資訊只是本路由器的初步功能。更多關於P334完整功能的詳細資訊，請參閱使用手冊。

5 疑難排解

問題	更正動作
當您開啓P334時，沒有一個LED燈是開啓的。	請確定您連接到P334的電源變壓器是正確的且已連接到正確的電源插座上。同時檢查所有線路的連接。 如果LED燈還是沒有開啓，您可能遇到了硬體的問題。遇此情形，您應該連絡您當地的經銷商。
無法從LAN存取P334。	請檢查P334和您的電腦或集線器之間的連線。詳細資訊請參閱背面板一節。 請從LAN上的電腦偵測P334。請確定您電腦的Ethernet(乙太網路)卡已正確安裝且正常作用中。
無法偵測任何在LAN上的電腦。	如果10/100M LAN LED燈號熄滅了，請檢查P334與您的LAN電腦之間的連線。 請驗證P334與LAN電腦之間的IP位址與子網路遮罩是在同樣的IP位址範圍內。
無法從ISP取得WAN IP位址。	當ISP驗證了MAC位址、主機名稱或使用者ID之後才會提供您WAN IP。 請找出您的ISP使用的驗證方式並配置對應的欄位。
	如果ISP檢查WAN MAC位址，您應該從LAN電腦上複製MAC位址。請按下WAN後再按下MAC標籤頁，選擇Spoof this Computer's MAC address - IP Address (僑造目前使用的電腦之MAC位址-IP位址)然後輸入您在LAN上複製MAC位址的電腦之IP位址。
	如果ISP檢查主機名稱，請在WIZARD(精靈)的第一個設定畫面中的System Name(系統名稱)欄位中輸入您的主機名稱(請參閱使用手冊中的設定精靈)。
	如果ISP檢查使用者ID，請按下WAN後再按下MAC標籤頁。檢查您的服務類型、使用者名稱和密碼。
無法存取網路。	請檢查P334和Cable/DSL裝置之間的連線。 請查您的Cable/DSL裝置需要的是直線或跳線的網路線接頭。
	請按下WAN，驗證您的設定值。
