DB2E 1500 - Taladro AEG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro electrónico
Marca	AEG
Modelo	DB2E 1500
Tensión de alimentación	220-240 V ~ 50 Hz
Potencia absorbida	1500 W
Velocidad en vacío (1ª velocidad)	0-1100 min⁻¹
Velocidad en vacío (2ª velocidad)	0-3000 min⁻¹
Velocidad con carga (1ª velocidad)	725 min⁻¹
Velocidad con carga (2ª velocidad)	2000 min⁻¹
Diámetro de perforación (1ª velocidad)	80-162 mm
Diámetro de perforación (2ª velocidad)	32-90 mm
Diámetro del collarín de sujeción	57 mm
Peso	3,3 kg
Nivel de presión acústica	102 dB(A)
Nivel de potencia acústica	115 dB(A)
Vibración (DB2E 1500)	< 2,5 m/s²
Tipo de portabrocas	Portabrocas de corona dentada
Adaptador para coronas	SDS-Plus
Funciones principales	Perforación, dos velocidades, tope de profundidad, mango adicional
Seguridad	Doble aislamiento, desconectar antes del mantenimiento, usar gafas y casco antirruido
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco
Piezas de repuesto y reparabilidad	Piezas disponibles en el servicio postventa de AEG

Preguntas frecuentes - DB2E 1500 AEG

¿Cómo cambiar el portabrocas del taladro AEG DB2E 1500?

Antes de cualquier intervención, desconecte el aparato. Sostenga el eje del motor con una llave de horquilla. Inserte la llave en el portabrocas y afloje golpeando ligeramente hacia la izquierda con un mazo de goma. El montaje se realiza en orden inverso.

¿Qué velocidad elegir para perforar hormigón?

Utilice la primera velocidad (0-1100 min⁻¹) para los diámetros grandes y la perforación en hormigón. La segunda velocidad (0-3000 min⁻¹) está reservada para diámetros pequeños en madera o metal.

¿Cómo ajustar el tope de profundidad?

Inserte el tope de profundidad en el orificio del mango y apriételo en la posición deseada con respecto a la broca. Esto permite limitar la profundidad de perforación.

¿Qué tipo de corriente usar para este taladro?

El taladro funciona con corriente alterna monofásica 220-240 V, 50 Hz. Tiene doble aislamiento, por lo que puede conectarse a un enchufe sin toma de tierra.

¿Qué brocas usar para la perforación en seco con coronas diamantadas?

Para las coronas diamantadas, use un adaptador SDS-Plus. La broca de centrado debe ser una broca SDS-Plus de 8 mm y sobresalir de la corona al menos 5 mm.

¿Cómo asegurar un apriete correcto de la herramienta?

Abra el portabrocas manualmente, inserte la herramienta, luego apriete con la llave girando hacia la derecha. Gire el excéntrico a la derecha hasta el tope con la llave hexagonal para garantizar la seguridad del apriete.

¿Cuáles son las precauciones de seguridad a tomar?

Use siempre gafas de protección, un casco antirruido y guantes de seguridad. No perfore la carcasa de la máquina. Desconecte siempre antes de cualquier mantenimiento. Asegúrese de no dañar los cables eléctricos o las tuberías.

¿Cuál es el nivel sonoro de este taladro?

El nivel de presión acústica es de 102 dB(A) y el nivel de potencia acústica de 115 dB(A). Es imprescindible usar un casco antirruido.

¿Este taladro es adecuado para la perforación a percusión?

El modelo DB2E 1500 es un taladro electrónico sin percusión. El modelo DSB2E 1500 (con percusión) dispone de un conmutador para pasar de la perforación normal a la perforación a percusión.

¿Cuáles son los valores de vibración de la máquina?

Para la DB2E 1500, la vibración del antebrazo es inferior a 2,5 m/s². Las medidas son conformes a la norma EN 50144.

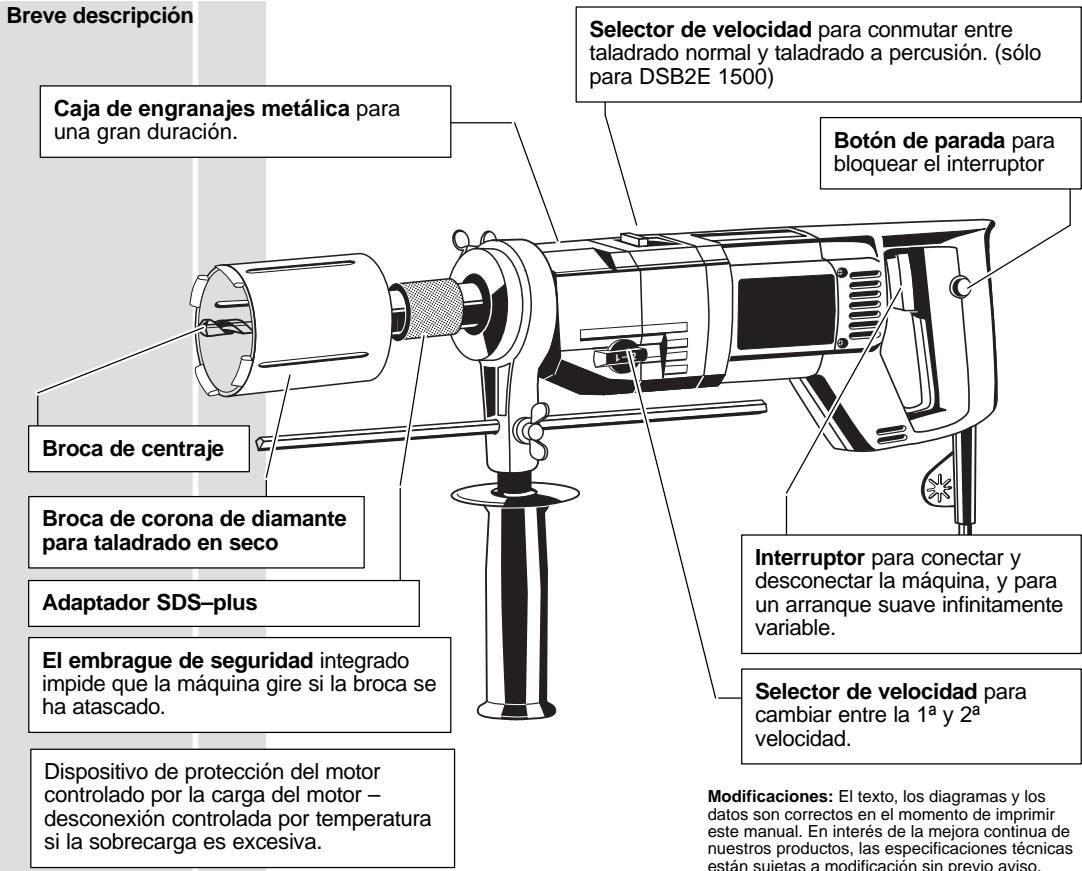

MANUAL DE USUARIO DB2E 1500 AEG

Introducción	Usted espería una alto nivel de calidad de las herramientos AEG. Hemos Construido una herramienta fiable y robusta para usted. Lea por favor las instruciones de uso antes de utilizar la herramienta por primera vez para un uso más eficaz y seguro. Puede estar seguro que, al adquirir una herramienta AEG, ha realizado la elección correcta
Datas Españicos	DB2E 1500 Tensión de alimentación ... 220-240 V ... 50 Hz Potencia nominal ... 1500 W Velocidad en vacío 1a velocidad ... 0-1100 min-1 2a velocidad ... 0-3000 min-1 Velocidades en carga max. 1a velocidad ... 725 min-1 2a velocidad ... 2000 min-1 Frecuencia de impactos ... - ... Diámetro de taladrado en 1a velocidad ... 80-162 mm 2a velocidad ... 32-90 mm Gama de aperture del portabocas ... Eje de acontecimiento ... M18 ... Diámetro de cuello de amarre ... 57 mm Peso ... 3,3 kg ...	DSB2E 1500 Tensión de alimentación ... 220-240 V ... 50 Hz Potencia nominal ... 1500 W Velocidad en vacío 1a velocidad ... 0-1100 min-1 2a velocidad ... 0-3000 min-1 Velocidades en carga max. 1a velocidad ... 725 min-1 2b velocidad ... 2000 min-1 Frecuencia de impactos ... - ... Diámetro de taladrado en 1a velocidad ... 80-162 mm 2a velocidad ... 32-90 mm Gama de aperture del portabocas ... Eje de acontecimiento ... M18 ... Diámetro de cuello de amarre ... 57 mm Peso ... 3,3kg ...	220-240 V ... 110 V 50 Hz 50 Hz 1100 W 0-1100 min-1 ... 0-1100 min-1 ... 0-3000 min-1 ... 0-3000 min-1 ... 725 min-1 ... 650 min-1 ... 2000 min-1 ... 1900 min-1 ... 48000 min-1 ... 48000 min-1 ... 80-162 mm ... 80-152 mm ... 32-90 mm ... 32-90 mm ... - mm ... 3-16 mm ... M18 ... M18 ... 57 mm ... 57 mm ... 3,3 kg ...
Consejos de seguidad	■ Preste atencion a las instrucciones de seguridad del libro adjunto. ■ Atencion! Al taladrar materiales de amIENTo/asbesto y/o piedras de silice, el polvo, que se produce es perjudicial para su salute. Protéjase de la inhalacion de ese polvo según normas de sécurité VBG-119. ■ Para trabajo con la手机版, utilizing siempre gafas de proteccion,guantes, calzado de seguridad antideslizante, asi como es recomendable usar protectores auditivos. ■ No perforar la carcaja de la手机版, puis se rompería el doble aislamento. ■ Desconecte siempre el enchufe antes depear a caboequalquier trabajo en la máquina. Enchufar la手机版 a la red solamente en posicion desconectada. ■ Mantener siempre el cable分开 del radio de accidento de la手机版. ■ Emplear siempre el asidero adicular. ■ Cuando taladre en paredes, techo o sueño,onga cuidado para evaporar los cables eléctricos y tuberías de gas o agua.
Valor sonoro medido	El nivel de ruido de la手机版 se eleva normalmente: Presión acústica = 102 dB (A). Resonancia acústica = 115 dB (A). Usar protectores auditivos! Determinación de los values de medicación según norma EN 50 144.
Valor medico de vibración	DB2E 1500: La vibración en la mano del operario es normalmente menor de 2.5 m/s2. DSB2E 1500: La aceleración se eleva normalmente a 12 m/s2. Determinación de los values de medicación según norma EN 50 144.
Uso	El taladro rotativo electrónico DB2E 1500 y el taladro con percusionión electrónico DSB2E 1500 se pueda usar correctamente para taladrar con brocas de corona de diamante para taladrado en seco. Utilizar este productounicamente para el uso al que está destinado.
Conexión electrica	Conectar solamente a corriente alterna monofásica y solo a la tensión indicada en la planta de caracteristicas. Internacional se pueda conectar a una base de enchufe sin contacto de proteccion, ya que el aparato posee un aislamento según norma DIN 57 740/VDE 0740 correspondientes a CEE 20. La protección antiparasitaria correponde a la norma europea EN 55014.
ESPÁÑOL	20	DB2E 1500, DSB2E 1500

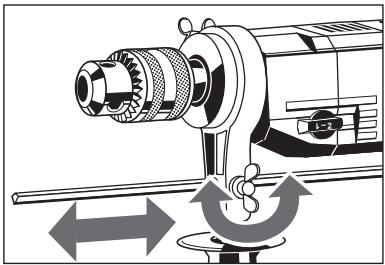

Tope de profundidad

Para taladrar a la profundidad deseada.
inserte el tope de profundidad en su orificio de la empañadura y fijelo a la profundidad de taladro requerida.

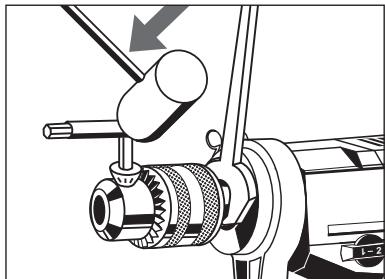

Cambiando el portabocas de corona dentada

Desconecte sempre el enchufe antes de落户 a caborialquier trabajo en laquina.

1. Sujete el eje de actionamento con una llave fija.
2. Inserte la llave del portabocas en el portabocas y afloje este hacer la izquierda golpeandolo ligeramente con un martillo de goma.
3. Monte el portabrocas enorden inverso.

Instalación de los útiles de trabajo	1. Abra el portabocas girando.
	2. Inserte el uso de trabajo.
	3. Inserte la llave consecutivamente en los 3 orificios del portabocas y apriete a izquierdas.
	4. Girar la excéntrica ackecha hasta el tope con la llave exagonal. Con esta operación se asegura la fuerza de sujeción del portabocas.
	Aflojar la excéntrica girándola a izquierda con la llave exagonal y abrir el portabocas con la llave dentada.
Desmontaje de los útiles de trabajo
Montaje de la BROCA de corona (Standardsystem)	Desconnecte siempre el enchufe antes delever a caboequalquier trabajo en la这笔a.
	1. Rosque el adaptador SDS-plus en el eje de trabajo.
	2. Rosque la BROCA de corona en el adaptador SDS-plus.
	3. Tire hacía atrás del manguito metálico del adaptador SDS-plus. Inserte la BROCA de corona (broca SDS-plus)HCIendola girar hasta que sobresalga el manguito metálico.
	Compruebe que la BROCA de centraje está insertada adecuadamente. Se deben mover 5 mm en dirección longitudinal.
	La BROCA de centraje debe sobresalir de la BROCA de corona comominimum 5 mm.
	Use brocas SDS-plus con un diámetro de 8 mm.
Conmutación entre taladrado normal taladrado a percésión (sólo para DSB2E 1500)	Conmutar taladrar/taladrar a percésión Con interruptor x Taladrar: Poner la punta de la flecha en dirección a la empuñadura. Taladrar a percésión: Poner la punta de la flecha en dirección al portabocas.
ESPÁÑOL	22 DB2E 1500, DSB2E 1500

Cambio de marcha		Selector de velocidad en posición : 1 a . Velocidad Selector de Velocidad en posición : 2 a . Velocidad Conmute sólo cuando这笔a está girando por inercia.
Control de conexión - desconexión		Conexión momentánea Conexión: Presionar el interruptor de co/descenisión. Desconisión: Soltar el interruptor de co/descenisión. Conexión permanente Conexión: Presionar el interruptor de co/descenisión y entones el botón de bloqueo, soltar el interruptor de co/descenisión. Desconisión: Presionar el interruptor de co/descenisión y entones soltarlo.
Protector del motor independiente de la energia		Dispositivo de protección del motor controlado por la energia del motor. La这笔a将继续 girando lentamente para enfiar el motor. Después de que se haya enfiado suficientemente, pueda reanudarre el funciona normal parando y arrancando la这笔a de nuevo.
Sugerencias de trabajo		Comute sólo el mecanismo de perciación para comenzar a taladrar. Desconnecte el mecanismo de perciación tan pronto como la broca de corona haya inception el corte Completely en el material. Para avanzar más, quite la broca de centraje antes de haber alcanzado una profundidad de los 10-15 mm. Inserte la broca de corona en la ranura existente ydea la这笔a工作的ar desahogadamente. Los orificos que no tengan que tener una gran precisionse你能 taladrar sin broca de centraje. Paraarlo, aplique la broca de corona diagonalmente ypongla la这笔a lentaamente en posición recta cuando haya alcanzado una profundidad de aproximamente 5 mm. (¡Esto sólo es possible cuando se utilizes brocas de corona cortas!) Si se parte del redondo macizo de ladrillo, retire la broca y extráigalo cuando la这笔a se haya parado. Para Obtener el mejor rendimiento, los dientes de diamante no deben estar gastados. Para dejar vivos los cantos de diamante, frote las superficie de los dientes con una piedra de afilar diamante (Accesorio - designación 9432 3285 91)
		En nuestros catálogos encontrará más accesos con sus númeroos de referencia.
Mantenimiento		Las ranuras de ventilación de la这笔a deben estar despejadas en todo momento. Solo se deben utilizing accesos y piezas de repuestos AEG. Piezas bajo recambio no está descripto en las instrucciones de uso, deben sustituirse en un centro de asistencia técnica AEG (Consulte el folleto Garantía/Direcciones de Centros de Assistance Técnica).
ESPÁÑOL	23	DB2E 1500, DSB2E 1500

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documents normalizados siguientes. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, de acuerdo con las regulaciones 98/37/CE, 73/23/CE, 89/336/CE
