DB2E 1500 - Pora AEG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköporakone
Merkki	AEG
Malli	DB2E 1500
Syöttöjännite	220-240 V ~ 50 Hz
Ottoteho	1500 W
Kuormittamaton nopeus (1. vaihde)	0-1100 min⁻¹
Kuormittamaton nopeus (2. vaihde)	0-3000 min⁻¹
Kuormitettu nopeus (1. vaihde)	725 min⁻¹
Kuormitettu nopeus (2. vaihde)	2000 min⁻¹
Poraushalkaisija (1. vaihde)	80-162 mm
Poraushalkaisija (2. vaihde)	32-90 mm
Kiristyskauluksen halkaisija	57 mm
Paino	3,3 kg
Äänenpainetaso	102 dB(A)
Äänitehotaso	115 dB(A)
Tärinä (DB2E 1500)	< 2,5 m/s²
Istukan tyyppi	Hammaskehäistukka
Kruunusovitin	SDS-Plus
Päätoiminnot	Poraus, kaksi vaihdetta, syvyysrajoitin, lisäkahva
Turvallisuus	Kaksoiseristys, irrota verkkovirrasta ennen huoltoa, käytä suojalaseja ja kuulosuojaimia
Huolto ja puhdistus	Irrota verkkovirrasta ennen puhdistusta, käytä kuivaa liinaa
Varaosat ja korjattavuus	Varaosat saatavissa AEG-huollosta

Usein kysytyt kysymykset - DB2E 1500 AEG

Kuinka vaihtaa AEG DB2E 1500 -porakoneen istukka?

Ennen toimenpiteitä irrota laite verkkovirrasta. Pidä moottorin akselia haarukka-avaimella. Aseta avain istukkaan ja vapauta se lyömällä kevyesti vasemmalle kumivasaralla. Asennus tapahtuu päinvastaisessa järjestyksessä.

Mikä nopeus valita betonin poraukseen?

Käytä ensimmäistä vaihdetta (0-1100 min⁻¹) suurille halkaisijoille ja betonin poraukseen. Toista vaihdetta (0-3000 min⁻¹) käytetään pienille halkaisijoille puuhun tai metalliin.

Kuinka säätää syvyysrajoitinta?

Aseta syvyysrajoitin kahvan reikään ja kiristä se haluttuun asentoon poranterän suhteen. Tämä rajoittaa poraussyvyyttä.

Minkä tyyppistä virtaa tämä porakone käyttää?

Porakone toimii yksivaiheisella vaihtovirralla 220-240 V, 50 Hz. Se on kaksoiseristetty, joten se voidaan kytkeä pistorasiaan ilman maadoitusta.

Mitä poranteriä käyttää kuivaporaukseen timanttikruunuilla?

Timanttikruunuille käytä SDS-Plus -sovitinta. Keskiöintiporanterän tulee olla 8 mm SDS-Plus -poranterä, ja sen tulee ulottua vähintään 5 mm kruunun yli.

Kuinka varmistaa työkalun oikea kiristys?

Avaa istukka käsin, aseta työkalu, kiristä sitten avaimella kääntämällä oikealle. Käännä epäkeskoa oikealle kuusiokoloavaimella rajoittimeen asti varmistaaksesi kiristyksen turvallisuuden.

Mitä turvatoimia on noudatettava?

Käytä aina suojalaseja, kuulosuojaimia ja suojakäsineitä. Älä poraa koneen koteloon. Irrota aina verkkovirrasta ennen huoltoa. Varo vahingoittamasta sähköjohtoja tai putkia.

Mikä on tämän porakoneen melutaso?

Äänenpainetaso on 102 dB(A) ja äänitehotaso 115 dB(A). Kuulosuojainten käyttö on pakollista.

Sopiiko tämä porakone iskuporaukseen?

Malli DB2E 1500 on elektroninen porakone ilman iskua. Malli DSB2E 1500 (iskuporakone) on varustettu kytkimellä, jolla voidaan vaihtaa tavallisesta porauksesta iskuporaukseen.

Mitkä ovat koneen tärinäarvot?

DB2E 1500 -mallin käsivarren tärinä on alle 2,5 m/s². Mittaukset ovat standardin EN 50144 mukaisia.

KÄYTTÖOHJE DB2E 1500 AEG

Koneen kuormitukstesta ohjautuva suojajaarkestelmä -kuormituksen kasvaessa liian suureksi lampokatkaisin pysayttaa moottorin.

Muutokset: Teksti, kuvat ja tekniset tiedot
vaastaavat käytöhjeeen painatusanjahkohdan
tilannetta. Oikeudet tuoteiden kehityksestä
johtuvin muutoksin pudatetän.

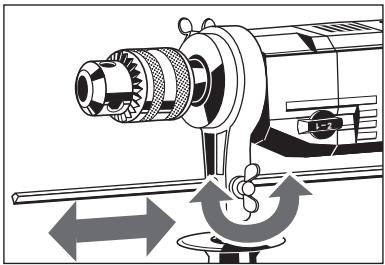

Syvyrsrajoitin

Haluttuun syvyyteen poraamiseksi työnnä syvyydenrajoitin kädensijan reikään ja lukitse se haluttuun poraussyvyyteen.

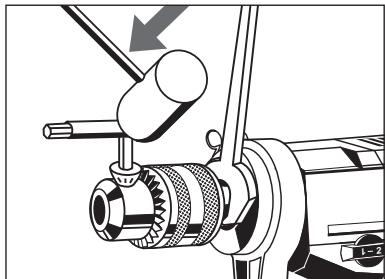

Hammashehaistukan vaihto

Irrota aina pistolulppa seinakoskettimasta ennen koneeseen tehtavia toimempiteita.

1. Pidä porakarasta kiintoavaimella kiinni.
2. Aseta poraistukan avain istukkaan ja irrota istukka napauttamalla avainta kevestykumivasaralla vastapäivään kiertäen.
3. Poraistukan asennus tapahtuu painvastaisessa järestykssessä.

Työvälineiden kiinnitys	1. Avaa poraistukka käsin kiertämällä.
	2. Aseta työväline paikalleen.
	3. Aseta poraistukan avain kaikkin kolmeen poraistukan päässä olevaan porausaukkoon yksi toisensa jälkeen ja kirstä myötapäivään kiertäen.
Työvälineiden irrotus	4. Poraistukan kirstysvoiman luktsemiseksi, kärä epäkesko myötapäivään istukanavaimen kuusiopään avulla. Lõysää epäkesko istukanavaimen kuusiopään avulla vastapäivään kiertäen ja avaa istukka avainen hammadetulla osalla.
Timanttikruunun kiinnittäminen. (Standardsystem)	Irrota aina pistotulppa seinäkosketimasta ennen koneeseen tehtäviä toimempiteitää.
	1. Ruuvaa SDS-plus pidin kiinni karaan.
	2. Ruuvaa timanttikruunu kiinni SDS-plus pitimeen.
	3. Veda SDS-plus pitimen metalliholkk taaksepäin. Paina keskiöpora (SDS-pluspora) vähän sisään, pyöritä sitä hiikan ja laske holkki irti.
	Varmista, että keskiöpora on kunnolla kiinni. Sen tulee liikkua pituussunnassa 5 mm pidempi. Käytä 8 mm:n SDS-plus poria.
Vaihtokytkentä poraus iskuporaus (vain mallissa DSB2E 1500)	Kytkimellä Poraus: Nuolen kärki kädensijan suuntaan. Iskuporaus: Nuolenkärjet koneen pituussuntaan.
SUOMI	42 DB2E 1500, DSB2E 1500

Vaihteen valinta	Vaihteiston kytkin asennossa 1. vaihde Vaihteiston kytkin asennossa 2. vaihde Kytkentä vain koneen pysähtyessä.
Käynnistyskytkin	Hetkellinen käytö: Käynnistys: Paina käynnistysyktkimestä Pysäytis: Vapauta käynnistyskytkin Jatkuva käytö: Käynnistys: Paina käynnistysyktkimestä ja sen jälleen lukitunupista, vapauta käynnistyskytkin. Pysäytis: Paina käynnistysyktkimestä ja vapauta kytkin tãmän jälleen.
Moottorin ylikuormi-tussuoja	Koneen kuormituksesta ohjautuva suojajaärestelmä – kuormituksen kasvaessa liian suureksi lampökatkaisin pysäytä moottorin. Kone pyörii hitaasti eteenpäin mootorin käämnystä jähdyttäen. Kone voidaan käynistäasta, kun se on riittävästi jähtynyt; ko. tarkoitusta varten kone on pysäytettävä ja käynnistettävä jälleen
Käytövihjeitä	Käytä iskaporausta vain aloitusa varten. Kytke iskumekanismi pois heti, kun timantikruunu on kunnolla alkanut tumkeutua porattavaan matriaaliin. Paremman tunkeutumisnopeuden saavuttamiseksi kannattaa keskiöpora poistaa, timantikruunu saavuttua noin 10 – 15 mm:n syvyden. Timantikruunu asetetaan sitten takaisin reikään ilman keskiöporaa, jonka jälleen kone käännistetään pehmeästi. Poraukset, joiden sijainti ei ole tarkoin märäatty, voidaan suorittaa ilman keskiöporaa. Tällöin aloitus tehdään kruunun reunalla ja kone nastaa hitaasti kohtisuraksi, kun syvyytä on noin 5 mm. (Tämä on mahdollista vain lyhyillä timantikruunuilla). Mikäli keskiosa irtoaa, vedä pora ulos reiastä ja poista irronnut pala. Parhaan tuloksen saavuttamiseksi timantissegmentit on karhennettava, jotta timantitiukkaset tulisivat esin. Tarkoitukseen sopii hankauskivi (tarvike n:o 9432 3285 91)
	Muut lisälaitteet tilausumberoineneen lõydät luettelostamme.
Huolto	Pidä moottorin ilmanottoaukot puhtaina. Käytä vain AEG: n lisälaitteita ja varaosia. Käytä ammatitaitoisten AEG-huoltosopimuslikkeiden palveluja muiden kuin käytöohjeessa kuvattujen osien vaildossa. (esite takuu/huoltolikelueltelo).
SUOMI	43	DB2E 1500, DSB2E 1500

Todistamme taten ja vastaamme yksin siitta, etta tama
tuote on allalueteltujen standardien ja
standardoomisasiakirjojen vaatimumen mukainen. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, seuraavien saantjoen mukaisesti: 98/37/EY, 73/23/ETY, 89/336/ETY

GREEK

HA H YMBATIKOTHTO

uneuθuvoc oTo Tpoioov auto evai
xataoxeuaaemuo uopwva eTouc EEn xavoviauoc n
xataoxeuaotixec ouotaaeiC: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, xata tci
diataEicTwvXavoviaow Mc Koivc Ayopac 98/37/EK,
73/23/EOK, 89/336/EOK

Rainer Warnicki
