DB2E 1500 - Bohrmaschine AEG - Kostenlose Bedienungsanleitung

Produkttyp	Elektronische Bohrmaschine
Marke	AEG
Modell	DB2E 1500
Versorgungsspannung	220-240 V ~ 50 Hz
Leistungsaufnahme	1500 W
Leerlaufdrehzahl (1. Gang)	0-1100 min⁻¹
Leerlaufdrehzahl (2. Gang)	0-3000 min⁻¹
Lastdrehzahl (1. Gang)	725 min⁻¹
Lastdrehzahl (2. Gang)	2000 min⁻¹
Bohrdurchmesser (1. Gang)	80-162 mm
Bohrdurchmesser (2. Gang)	32-90 mm
Spannhalsdurchmesser	57 mm
Gewicht	3,3 kg
Schalldruckpegel	102 dB(A)
Schallleistungspegel	115 dB(A)
Vibration (DB2E 1500)	< 2,5 m/s²
Bohrfuttertyp	Zahnkranzbohrfutter
Adapter für Kronenbohrer	SDS-Plus
Hauptfunktionen	Bohren, zwei Gänge, Tiefenanschlag, Zusatzhandgriff
Sicherheit	Doppelte Isolierung, vor Wartung Netzstecker ziehen, Schutzbrille und Gehörschutz tragen
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen, mit trockenem Tuch reinigen
Ersatzteile und Reparierbarkeit	Ersatzteile erhältlich beim AEG-Kundendienst

Häufig gestellte Fragen - DB2E 1500 AEG

Wie wechsle ich das Bohrfutter der AEG DB2E 1500?

Ziehen Sie vor jedem Eingriff den Netzstecker. Halten Sie die Motorwelle mit einem Gabelschlüssel fest. Stecken Sie den Schlüssel in das Bohrfutter und lösen Sie es, indem Sie leicht mit einem Gummihammer nach links schlagen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Welche Geschwindigkeit sollte ich zum Bohren in Beton wählen?

Verwenden Sie den ersten Gang (0-1100 min⁻¹) für große Durchmesser und das Bohren in Beton. Der zweite Gang (0-3000 min⁻¹) ist für kleine Durchmesser in Holz oder Metall vorgesehen.

Wie stelle ich den Tiefenanschlag ein?

Führen Sie den Tiefenanschlag in die Bohrung des Handgriffs ein und ziehen Sie ihn in der gewünschten Position relativ zum Bohrer fest. Dadurch wird die Bohrtiefe begrenzt.

Welche Stromart wird für diese Bohrmaschine benötigt?

Die Bohrmaschine arbeitet mit einphasigem Wechselstrom 220-240 V, 50 Hz. Sie ist doppelt isoliert und kann daher an eine Steckdose ohne Erdung angeschlossen werden.

Welche Bohrer verwende ich für das Trockenbohren mit Diamantkronen?

Für Diamantkronen verwenden Sie einen SDS-Plus-Adapter. Der Zentrierbohrer muss ein 8 mm SDS-Plus-Bohrer sein und mindestens 5 mm über die Krone hinausragen.

Wie sorge ich für korrektes Spannen des Werkzeugs?

Öffnen Sie das Bohrfutter manuell, setzen Sie das Werkzeug ein und spannen Sie es mit dem Schlüssel durch Rechtsdrehen. Drehen Sie den Exzenter mit dem Sechskantschlüssel bis zum Anschlag nach rechts, um die Spannsicherheit zu gewährleisten.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie stets Schutzbrille, Gehörschutz und Sicherheitshandschuhe. Bohren Sie nicht in das Gehäuse der Maschine. Ziehen Sie vor jeder Wartung den Netzstecker. Achten Sie darauf, keine Stromkabel oder Leitungen zu beschädigen.

Wie hoch ist der Geräuschpegel dieser Bohrmaschine?

Der Schalldruckpegel beträgt 102 dB(A) und der Schallleistungspegel 115 dB(A). Es ist zwingend erforderlich, Gehörschutz zu tragen.

Ist diese Bohrmaschine für Schlagbohren geeignet?

Das Modell DB2E 1500 ist eine elektronische Bohrmaschine ohne Schlagwerk. Das Modell DSB2E 1500 (mit Schlagwerk) verfügt über einen Schalter zum Umschalten zwischen Normalbohren und Schlagbohren.

Wie hoch sind die Vibrationswerte der Maschine?

Für die DB2E 1500 liegt die Unterarm-Vibration unter 2,5 m/s². Die Messungen entsprechen der Norm EN 50144.

BEDIENUNGSANLEITUNG DB2E 1500 AEG

Vorwort	Sie sind anspruchsvoll und erwarteten Qualität, die Ihnen AEG bietet.Für Sie haben wir ein haltbares und möglichst sicheres Elektrowerkzeug gebaut.Bitte lessen Sie vor Inbetriebnahme Ihrges Gerätes die Gebrauchsanleitung, um IhrElektrowerkzeug effektiv und gefahrlos nutzen zu können.Wir sind sichere, daß Sie mit AEG Elektrowerkzeugen von Atlas Copco ihre richtigeWahl getroffen haben.
Technische Daten	DB2E 1500DSB2E 1500Anschlußspannung 220-240 V 220-240 V 110 V50 Hz50 Hz50 HzNennaufnahme 1500 W 1500 W 1100 WLeerlaufdrehzahl1. Gang 0-1100 min-10-1100 min-12. Gang 0-3000 min-10-3000 min-10-3000 min-1Lastdrehzahl max.1. Gang 725 min-1725 min-1650 min-12. Gang 2000 min-12000 min-11900 min-1Schlagzahl max. 48000 min-148000 min-1Bohr-ø in1. Gang 80-162 mm 80-162 mm 80-152 mm2. Gang 32-90 mm 32-90 mm 32-90 mmBohrfutterspannbereich -mm 3-16 mmBohrspindel M18 M18 M18Spannhals-ø 57 mm 57 mm 57 mmGewicht 3,3 kg 3,3 kg 3,3 kg
Hinweise für ihre Sicherheit	■ Sicherheitsinweise der beiliegenden Broschüre beachten!■ Staub der bei der Bearbeitung von asbesthaltigen Materialien und Gestein mit Kristalliner Kieselsäure entsteht, ist gesundheitschädlich. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenosssenschaft.■ Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschesicheres Schuhwerk und Schürze werden empfehlen.■ Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebeschildner verwenden).■ Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen.Maschine nur ausgeschaltet an die Steckdose anschlieben.■ Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführten.Stets den Zusammenhandgriff verwenden.Beim Bohren in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und Wasserleitungen achten.
Gerausch-meißwerte	Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:Schaldruckpegel = 102 dB (A). Schalleistungspegel = 115 dB (A).Gehörschutz tragen!Meßwerte ermittelt entsprechend EN 50 144.
Vibrations-meißwerte	DB2E 1500: Die Hand-Arm Vibration ist typischerweise niedriger als 2,5 m/s2.DSB2E 1500: Die bewertete Beschleunigung beträgt typischerweise 12 m/s2.Meßwerte ermittelt entsprechend EN 50 144.
Verwendung	Der Elektronik-Bohrer DB2E 1500 und der Elektronik-Schlagbohrer DSB2E 1500 ist speziell einsetzbar zum Bohren mit Diamant-Trockenbohrkronen.Dieses Gerätarf near wie angegeben bestimmungsgemäß verwendet werden.
Netzanschlüß	Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw.CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014.
DEUTSCH	8DB2E 1500, DSB2E 1500

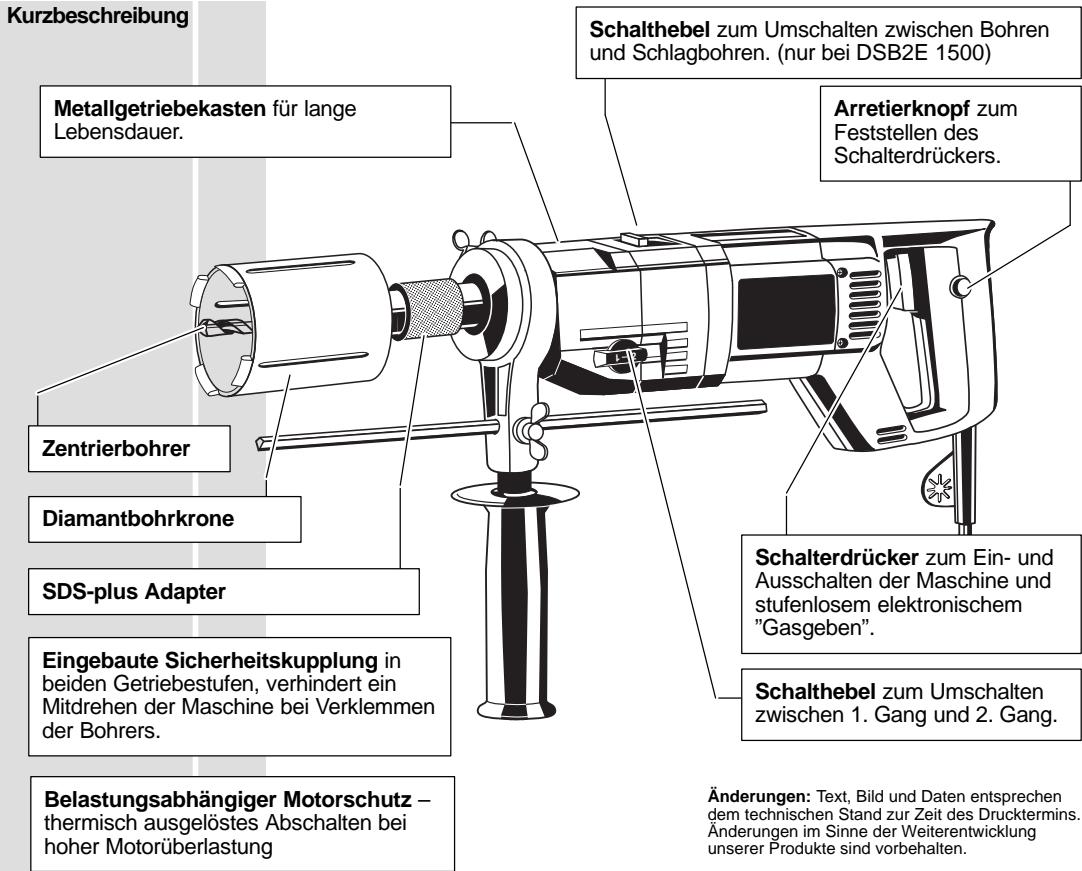

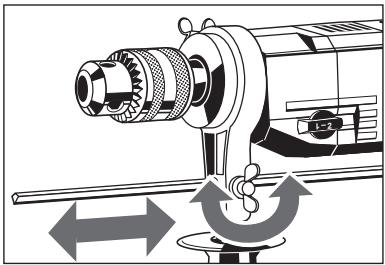

Tiefenanschlag

Zum Bohren auf eine bestimmte Tiefe Tiefenanschlag in die Bohrung am Handgriff schieren und um die gewündische Bohrtiefe (versetzt zum Bohrer) festklemmen.

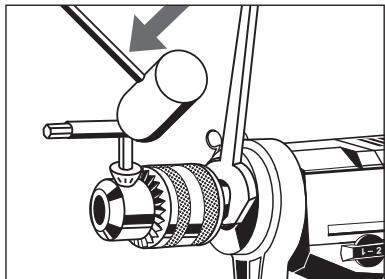

Zahnkranzbohrfutter wechseln

Vor allen Arbeitsen an der Maschine Stecker aus der Steckdoseziehen.

1. Bohrspindel mit Maulschlüssel festhalten.
2. Bohrfutterschlüssel in Bohrfutter stecken und durch leichten Schlag mit dem Gummihammer Bohrfutter linksdrehend offen.
3. Die Montage des Bohrfutters erfolgt in umgekehrter Reihenfolge.

Einsetzen der Arbeitswerkzeuge	1. Bohrfutter von Hand durch Verdrehen öffnen.
	2. Arbeitswerkzeug einsetzen
	3. Bohrfutterschlüssel nacheinander in alle drei Bohrungen am Bohrfutterkopf einsetzen und rechtsdrehend festspannen.
Herausnahme der Arbeitswerkzeuge	4. Mit dem Sechskant des Borfutterschlüssels den Exzenter rechtsdrehend bis zum Anschlag drehen . Dadurch ist die Spannkraft des Bohrfutters gesichert.
	Exzenter mit Sechskant des Bohrfutterschlüssels durch Linksdrehen lösen und Bohrfutter mit Verzahlung des Bohrutterschlüssels öffnen.
Diamantbohr- Krone montieren (Standardsystem)	Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen.
	1. SDS-plus-Adapter auf die Arbeitsspindel schrauben.
	2. Diamantbohrkrone auf den SDS-plus-Adapter schrauben.
	3. Metallhülse des SDS-plus-Adapters zurückziehen, Zentrierbohrer (SDS-plus Bohrer) drehend einschieben und Metallhülse loslassen.
	Prüfen ob Zentrierbohrer richtig verriegelt ist, er muß sich in Längsrichtung ca. 5 mm bewegen halten.
	Der Zentriebohrher sollte die Diamantbohrkrone um mindestens 5 mm übbragen.
	SDS-plus Bohrer mit ø 8 mm verwenden.
Umschalten: Bohren Schlagbohren (nur bei DSB2E 1500)	Umschalten Bohren-Schlagbohren mit Schalthebel: Bohren: Pfeilspitze in Richtung Griff stellen Schlagbohren: Pfeilspitze in Richtung Bohrfutter stellen
DEUTSCH	10 DB2E 1500, DSB2E 1500

Gangschaltung		Gangschalter in Stellung : 1. Gang Gangschalter in Stellung : 2. Gang Nur im Auslauf der Maschine umschalten.
Ein-/Ausschalten		Momentschaltung Einschalten: Ein-/Ausschalter drücken. Ausschalten: Ein-/Ausschalter loslassen. Dauerschaltung Einschalten: Ein-/Ausschalter drücken und dann Arretierknopf drücken, Ein-/Ausschalter loslassen. Ausschalten: Ein-/Ausschalter drücken und loslassen.
Belastungs- abhängiger Motorschutz		Bei hoher Motorüberlastung wird der thermische Überlastschutz ausgelöst. Die Maschine lauft langsam weiter zum Kühlen der Motorwicklung. Erst nach ausreichender Kühlung ist ein Einschalten der Maschine möglich, hierzu Maschine aus- und wieder einschalten.
Arbeitshinweise		Das Schlagwerk nur beim Anbohren zuschalten, sobald die Diamantbohrkrone im Material greift, Schlagwerk abschalten. Zum Erreichen eines größeren Bohrfortschritts nach ca 10–15 mm Bohrtiefe den Zentrierbohrer Herausnahmen, Bohrkrone in vorhandene Rille einsetzen und Maschine langsam anlaufenlassen. Bohrungen welche nicht exakt angesetzt werden müssen, konnen ohne Zentrierbohrer durchgeführt werden. Hierzu die Bohrkrone schräg ansetzen und ab einer Bohrtiefe von ca. 5 mm die Maschine langsam gerade richten. (Nur bei kurzen Bohrkronen möglich). Sollten sich Bohrkerne lösEN, Bohrkrone aus dem Material herausziehen und Bohrkerne entfernen. Eine geschäfte Bohrkrone erleichtert die Anwendung und den Bohrfortschritt. Schärfmöglichkeiten: In Kalksandstein oder in einer Schäfl platte
		Weiteres Zubeñor mit den Bestellnummern ersehen Sieitte aus unseren Katalogen.
Wartung		Stets die Lüftungsschlitze der Maschine sauber halten. Nur AEG Zubeñor und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschreiben wurde, bei einer AEG Kundendienstelle auswechseln halten (Broschüre Garantie/Kundendienstadressen beachten).
DEUTSCH	11	DB2E 1500, DSB2E 1500

CE-KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, gemäß den Bestimmungen der Richtlinien 98/37/EG, 73/23/EWG, 89/336/EWG
