MANUAL DE UTILIZADOR DB2E 1500 AEG

Preambulo	Como pessoas exigente decidui-se pelaolemidade -olemidade AEG. Construimos para si una ferramenta eletrica duradoura e segura. Um trabalho eficiente e tanto quanto possivel isento de perigosole, no entanto possivel se ler e observar as presentes instruções de service. Queremos que quando no futuro se decida pelas Ferramentas eletricas da AEG
Caracteristicas técnicas	DB2E 1500		DSB2E 1500
	Voltagem de ligação	220-240 V	220-240 V	110 V
		50 Hz	50 Hz	50 Hz
	Potência absorvida	1500 W	1500 W	1100 W
	No° de roações em vazio
	1a velocidade	0-1100 min-1	0-1100 min-1	0-1100 min-1
	2a velocidade	0-3000 min-1	0-3000 min-1	0-3000 min-1
	Velocidade de roação Tmaxima em cargo
	1a velocidade	725 min-1	725 min-1	650 min-1
	2a velocidade	2000 min-1	2000 min-1	1900 min-1
	No° max. de percussões	-	48000 min-1	48000 min-1
	ø de furo em
	1a velocidade	80-162 mm	80-162 mm	80-152 mm
	2a velocidade	32-90 mm	32-90 mm	32-90 mm
	Capacidade da bucha	-	-	3-16 mm
	Veio da bucha	M18	M18	M18
	ø da gola de aperto	57 mm	57 mm	57 mm
	Peso	3,3 kg	3,3 kg	3,3 kg
Indicações sobre segança no trabalho	Observar as instruções de segança na folha!
	A poeira desenvlada ao trabalho materiais contendo amianto e rocha com silex é prejudicial à saude. Observe as normas de prevenção de acidentes VBG 119 da Associação Profissional.
	Usar sempre óculos de proteção ao trabalho com aedinha. Recomenda-se a utilização de luvas de proteção, protectores para os ouvidos e mascarara anti-poestras.
	NuncaAbrir furos no corpo daedinha; caso contrário, é afectado o isolamento de proteção (so utilizecharpas auto-colantes).
	Antes de efectuar qualquer intervenção naedinha, tirar a ficha da tomada. Ao ligar à rede, aedinha devê estare desligada.
	Manter sempre o cabo de ligação fora zona de acção daedinha.
	Utilizar sempre o punho lateral.
	Ao executar furos em paredes, tectos e soalhos prestar atençao a que não sejam atingidos cabos eletricos e canalizações de gás eágua.
Níveis de ruido	Normalmente os níveis de ruido mais elvados da ferramenta são: Nível da pressão de ruido =102 dB (A). Nível da potência de ruido =115 dB (A). Use protectores auriculares! Valores de medida de accordo com EN 50 144.
Nível de vibrações	DB2E 1500: Normalmente o nível de vibração do braço e maior é abaixo de 2.5 m/s2. DSB2E 1500: Normalmente a acceleration mais elevada é12 m/s2. Valores de medida de accordo com EN 50 144.

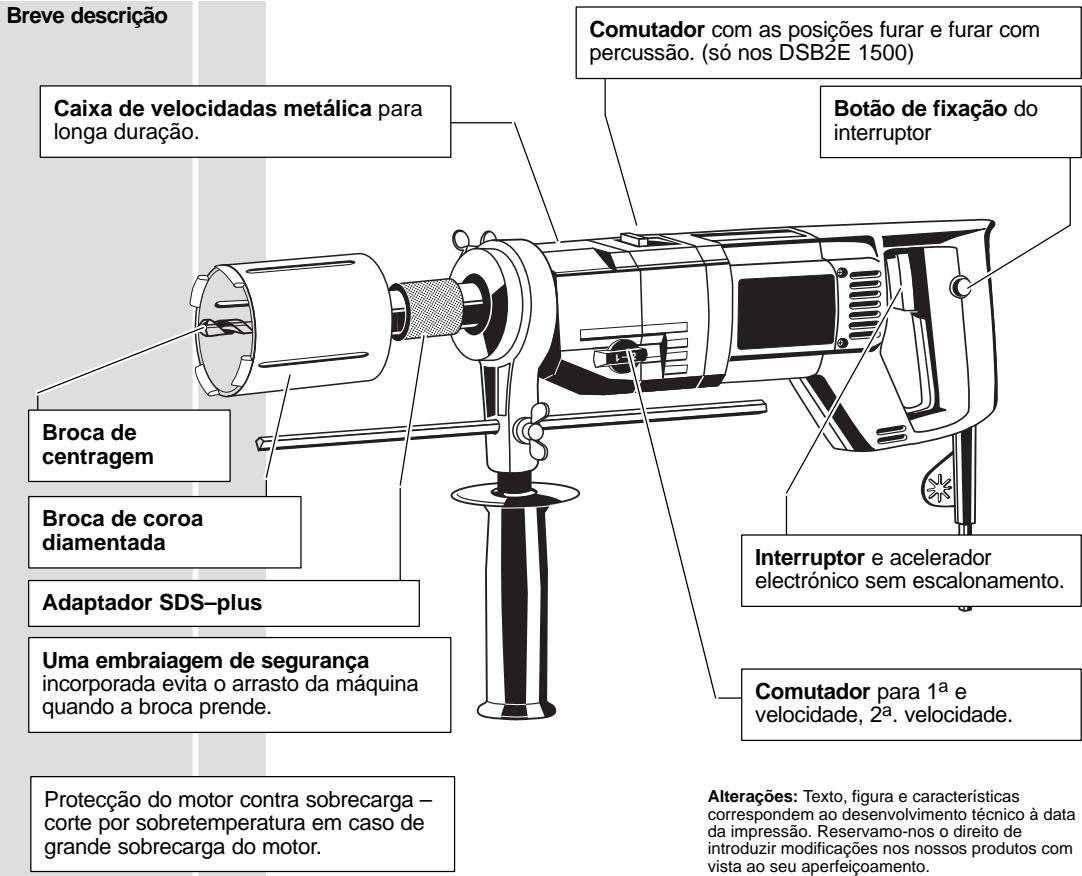

Aplicação	O berbequim electrónico DB2E 1500 e o berbequim electrónico de percussão DSB2E 1500 são especialmente indicados para furar a seco com brocas de coroa diamantadas. As motoinas distinguem-se pelas seguides characteristicss: Não use este produits de outra maneira sem ser a normal para o qual foi concebido.
Ligação à rede	Ligar unicamente a tomadas de correto alternada monofásica com a tension indicaa na chapa de characteristicss do aparelho. Pode tambem ser ligada a tomadas sem terra, porque dispôe de isolamento de proteção conforme DIN 57 740/VDE 0740 ou, respectivamente, CEE 20. A supressão de interferências rádio-életricas corresponde à norma europeia EN 55014.
PORTUGUES	24	DB2E 1500, DSB2E 1500

Batente de profundidade

Para furar a profundidade pretendada, insira o batente de profundidade no respectivo furo do punho e ajuste-o até a profundidade de furação requireira.

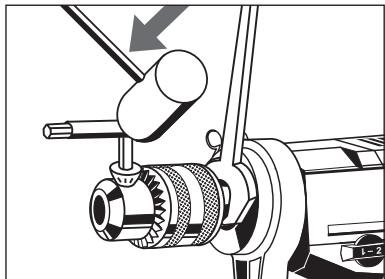

Alongamento do punho auxiliar

Antes de efectuar qualquer intervencao naquina, tirar a ficha da tomada.

1. Segurar o veio da bucha com chave de bocas SW17.
2. Inserir a chave de bucha na bucha de cremalheira. Soltla-la por meio de una leve pancada para a esquerda com um martelo de borracha.
3. A montagem da bucha efectua-se pela ordem inversa.

Inserção de ferramentas de adaptação	1. Abrir a bucha de cremalheira, rodando-a às vezes.
	2. Inserir a ferramenta de adaptação.
	3. Introduzir a chave de bucha consecutivamente em todas as vezes fumarções na casa da bucha, apertando-a (no sentido dos poteiros do relógio).
	4. Insira a parte hexagonal da chave no furo hexagonal do veio excêntrico e rode no sentido dos poteiris do relógio às vezes que fique apertado. A bucha está então fixa.
Extracção da ferramenta	Rode o veio excêntrico no sentido contrário ao dos poteiros do relógio usingo a chave. Abra a bucha com a parte dentada da chave.
Montagem da broca de coroa diamantada	Antes de efetuar qualquer intervenção na máquina, tirar a ficha da tomada.
	Enroscar o adaptor SD- plus no veio da máquina.
	Enroscar a broca de coroa diamantada no adaptor SDS- plus.
	Puxar para trás o casquilho metalico do adaptor SD- plus,,inserir a broca de centragem no adaptor (broca SDS- plus),rodando-a e soltar o casquilho metalico.
	Verificar se a broca de centragem está correctamente travada. Deve poder mover-se de circa de 5mm no sentido axial.
	A broca de centragem deve sobressair em RELATEDà broca de coroa diamentada pelo menos 5mm.
	Utilizar uma broca SDS-plus com 8 mm de diâmetro.
Comuração furar furar com percussão (só nos DSB2E 1500)	Comuração furar - furar com percussão com comutador: Furar: Seta no sentido do punho Furar com percussão: Seta no sentido da bucha
PORTUGUES	DB2E 1500, DSB2E 1500

Mudança de engrenagem		Comutador de velocidades na posicao 1a. velocidade Comutador de velocidades na posicao 12. 2a. velocidade Só comutar quando a boaquina estiver em inércia de paragem.
Ligar-Desligar		Comando do interruptor, sem fixação Ligar: premir o interruptor. Desligar: soltar o interruptur. Comando do interruptor, com fixação Ligar: premir primeiro o interruptur e seguidamente o botão de fixação. Soltar o interruptur. Desligar: premir o interruptur e solta-lo.	1 2
Protection do motor em função daAway		A boaquina continua a rodar lentamente para arrefecimento do enrolamento domotor. Só é possível ligar a boaquina passado um periodo de arrefecimento. Paratal desligar e voltar a ligar a boaquina.
Suggestores para operação		Só ligar a percussão ao apontar a boaquina. Logo que a broca de coroa diamentada ataque o material por inteiro, desligar a percussão. Para obter um maior avanço do furo, extraír a broca de centragem quando o furo atingir àsce de 10-15 mm, introduzir a broca de coroa na ranhura existente e fazer a furar com velocidade lenta. Furos, que não necessitem de ser apontados com precisão, poder ser executados sem broca de centragem. Para tal, inclinar a broca de coroa e endireitar lentamente a boaquina a partir de uma profundidade de corte de circa de 5 mm. (Só possível com brocas de coroa curtas.) Se a broca ficar solta, retire a coroa do material e retire a broca. Uma boa de coroa afiada é de utilização mais fácil e fura mais rapidamente. Possibilidades de afiar: Em arenito calcário ou numa pedra de afiar (cessório no°. 9432 3285 91)
		Veja, por favor, nos outros catálogos, o grande número de acessórios com os respectivosnyderos de encomenda.
Manutenção		Manter desobstruidos os rasgos de ventilação na carcaça da boaquina. Utilizar unicoamente acessórios e peças sobressentes da AEG. Tempre que a substituição de um componente não tenha sido descritas nas instruções, sera de toda a convenência mandar executar esse trabalho a um Servo de Assistência AEG (veja o folheto Garantia/Endereções de Servços de Assistência).
PORTUGUES	27	DB2E 1500, DSB2E 1500

DECLARação DE CONFORMIDADE CE

Declaramos, sob)nossa exclusiva responsabilitadede,que este produits cumpre as seguintes normas ou documents normativos:EN 50144,EN 55014-1, EN 55014-2,EN 61000-3-2,EN 61000-3-3,conforme as disposicaoes das directivas 98/37/CE,73/23/CEE, 89/336/CEE
