Marca	PANASONIC
Modelo	SB-C700
Tipo de producto	Altavoz acústico de 2 vías coaxial con puerto réflex
Dimensiones (An × Al × Pr)	220 mm × 336 mm × 286 mm (rejilla y terminales traseros incluidos)
Peso	Aproximadamente 8,5 kg
Altavoz de graves	16 cm (6 1/2") tipo plano × 1
Altavoz de agudos	1,9 cm (3/4") tipo cúpula × 1
Impedancia	4 Ω
Potencia admisible (IEC)	100 W (máx) / 50 W (nominal)
Nivel de presión sonora	85 dB (2,83 V/m) / 82 dB (W/m)
Respuesta en frecuencia	40 Hz - 100 kHz (-16 dB) / 45 Hz - 80 kHz (-10 dB)
Frecuencia de cruce	2,5 kHz
Temperatura de funcionamiento	0 °C a +40 °C
Humedad relativa de funcionamiento	20 % a 80 % (sin condensación)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	Instalar sobre una superficie plana. No colgar del techo ni de la pared. No insertar objetos en las rejillas de ventilación.
Accesorios incluidos	2 rejillas para altavoz, 2 cables de altavoz
Garantía	3 años piezas y mano de obra (Canadá)

Preguntas frecuentes - SBC700E PANASONIC

¿Dónde colocar los altavoces para obtener la mejor calidad de sonido?

Instale los altavoces sobre una superficie plana y estable, al menos a 5 cm de las paredes para no obstruir las rejillas traseras. Colóquelos a la misma distancia de su posición de escucha y oriéntelos hacia usted. Para graves óptimos, ajuste la distancia a la pared frontal entre 30 y 60 cm.

¿Cómo conectar los cables de altavoz?

Pele los extremos de los cables, desenrosque los terminales en la parte posterior del altavoz, inserte los cables en los agujeros respetando la polaridad (rojo para +, negro para -), luego vuelva a apretar firmemente. Asegúrese de no cortocircuitar los cables.

¿Qué hacer si el sonido se interrumpe repentinamente?

Reduzca el volumen del amplificador. Verifique la fuente y las conexiones. Si no se detecta ningún problema, el circuito de protección se rearma automáticamente después de unos minutos. Evite luego subir el volumen excesivamente.

¿Cómo limpiar los altavoces?

Use un paño suave y seco. En caso de suciedad persistente, limpie con un paño húmedo bien escurrido y luego seque con un paño seco. Nunca use disolventes como alcohol, diluyente o detergentes domésticos.

¿Puedo fijar los altavoces a la pared o al techo?

No, los altavoces están diseñados únicamente para instalación en el suelo sobre una superficie plana. Colgarlos o fijarlos a la pared podría provocar una caída y causar lesiones.

¿Qué potencia de amplificador se recomienda?

Estos altavoces soportan una potencia de entrada máxima de 100 W (IEC) y nominal de 50 W. Use un amplificador adecuado y evite forzar un amplificador pequeño en distorsión, ya que podría dañar los altavoces.

¿Puedo usar un solo altavoz?

Sí, puede usar un solo altavoz en estéreo o mono, pero para disfrutar completamente de la escena sonora estéreo, se recomienda usar los dos altavoces idénticos.

¿Las rejillas de los altavoces son extraíbles?

Sí, las rejillas son extraíbles y se fijan mediante imanes. Retire las etiquetas de instrucción antes de usar. Asegúrese de instalarlas correctamente (la marca «Upper» arriba) para no alterar la calidad del sonido.

¿Qué hacer si un objeto cae en el puerto réflex?

No intente retirarlo usted mismo. Apague el amplificador y contacte a un técnico calificado. Introducir objetos en el puerto puede provocar un incendio o lesiones.

¿Dónde se encuentra el número de serie del altavoz?

El número de modelo y el número de serie se encuentran en la placa de identificación en la parte inferior del altavoz (marca de identificación del producto). Anótelos para cualquier solicitud de servicio postventa.

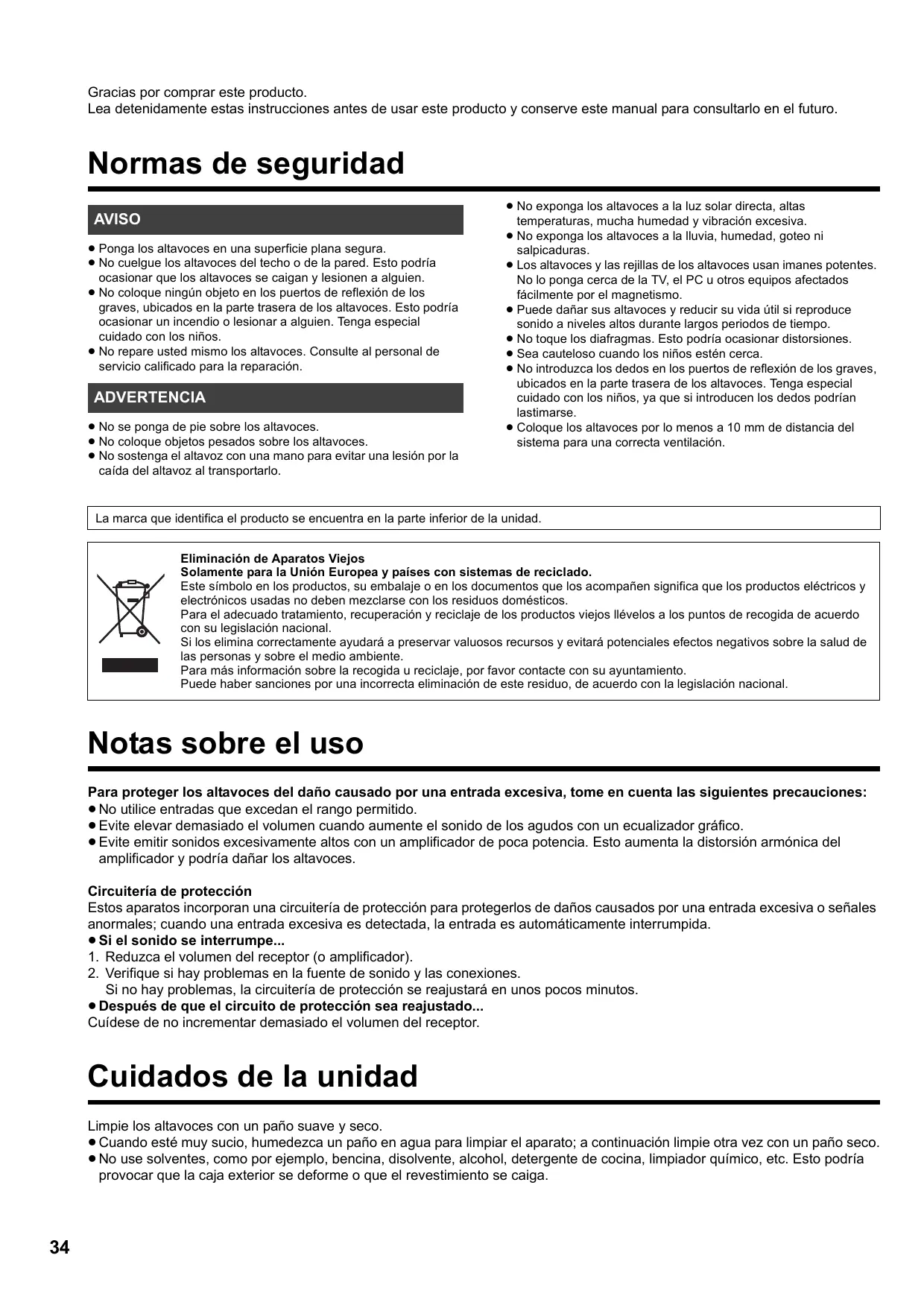

MANUAL DE USUARIO SBC700E PANASONIC

Instrucciones de funcionamiento

• Ponga los altavoces en una superficie plana segura.
• No cuelgue los altavoces del techo o de la pared. Esto podría ocasionar que los altavoces se caigan y lesionen a alguien.
• No coloque ningún objeto en los puertos de reflexión de los graves, ubicados en la parte trasera de los altavoces. Esto podría ocasionar un incendio o lesionar a alguien. Tenga especial cuidado con los niños.
• No repare usted mismo los altavoces. Consulte al personal de servicio calificado para la reparación.

ADVERTENCIA

• No se ponga de pie sobre los altavoces.
• No coloque objetos pesados sobre los altavoces.

• No sostenga el altavoz con una mano para evitar una lesión por la caída del altavoz al transportarlo.

• No exponga los altavoces a la luz solar directa, altas temperaturas, mucha humedad y vibración excesiva.

• No exponga los altavoces a la lluvia, humedad, goteo ni salpicaduras.
• Los altavoces y las rejillas de los altavoces usan imanes potentes. No lo ponga cerca de la TV, el PC u otros equipos afectados fácilmente por el magnetismo.
• Puede dañar sus altavoces y reducir su vida útil si reproduce sonido a niveles altos durante largos periodos de tiempo.
• No toque los diafragmas. Esto podría ocasionar distorsiones.
• Sea cauteloso cuando los niños estén cerca.
• No introduzca los dedos en los puertos de reflexión de los graves, ubicados en la parte trasera de los altavoces. Tenga especial cuidado con los niños, ya que si introducen los dedos podrían lastimarse.
• Coloque los altavoces por lo menos a 10 mm de distancia del sistema para una correcta ventilación.

La marca que identifica el producto se encuentra en la parte inferior de la unidad.

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente ayudará a preservar valores recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Notas sobre el uso

Para proteger los altavoces del daño causado por una entrada excesiva, tome en cuenta las siguientes precauciones:

• No utilice entradas que excedan el rango permitido.
• Evite elevar demasiado el volumen cuando aumente el sonido de los agudos con un ecualizador gráfico.
• Evite emitir sonidos excesivamente altos con un amplificador de poca potencia. Esto aumenta la distorsión armónica del amplificador y podría dañar los altavoces.

Circuitería de protección

Estos aparatos incorporan una circuitería de protección para protegerlos de daños causados por una entrada excesiva o señales anormales; cuando una entrada excesiva es detectada, la entrada es automáticamente interrumpida.

- Si el sonido se interrumpe...

1. Reduzca el volumen del receptor (o amplificador).
2. Verifique si hay problemas en la fuente de sonido y las conexiones.
   Si no hay problemas, la circuitería de protección se reajustará en unos pocos minutos.

- Después de que el circuito de protección sea reajustado...

Cuídese de no incrementar demasiado el volumen del receptor.

Cuidados de la unidad

Limpie los altavoces con un paño suave y seco.

• Cuando esté muy sucio, humedezca un paño en agua para limpiar el aparato; a continuación limpie otra vez con un paño seco.
• No use solventes, como por ejemplo, bencina, disolvente, alcohol, detergente de cocina, limpiador químico, etc. Esto podría provocar que la caja exterior se deforme o que el revestimiento se caiga.

Normas de seguridad .... 34

Notas sobre el uso 34

Cuidados de la unidad.... 34

Accesorios.... 35

Acerca de este aparato 35

Instalación....36

Conexiones 38

Especificaciones 39

Acerca de las descripciones en este Manual del propietario

- Las ilustraciones que se muestran pueden ser distintas a las de su aparato.

Accesorios

□ 2 Rejillas de altavoces

□ 2 Cables del altavoz

- Los números de producto proporcionados en este Manual del propietario son correctos a partir de octubre de 2014. Estos números podrían estar sujetos a cambios.

Acerca de este aparato

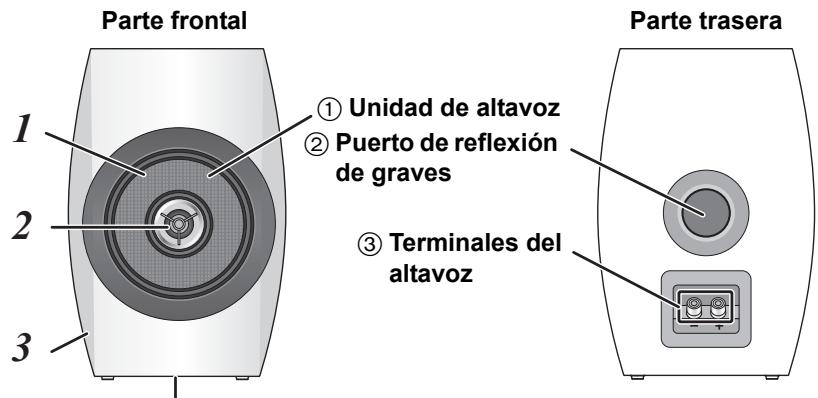

■ Nombres de las piezas y características de los altavoces

Parte frontal 1 2 3 ① Unidad de altavoz ② Puerto de reflexión de graves ③ Terminales del altavoz Parte trasera

④ Marca de identificación del producto

- El número de modelo se encuentra en la marca que identifica el producto en la parte inferior de este aparato.

1 Unidad de altavoz de dos vías coaxial plana

La recién desarrollada unidad de altavoz de dos vías coaxial plana (con woofer y tweeter) produce una fuente de sonido puntual, que ofrece características direcciones suaves en todo el rango de frecuencia.

2 Cúpula de tweeter que puede reproducir frecuencias de hasta 100 kHz

El diafragma de aluminio ligero permite la reproducción del sonido en un rango de frecuencia muy amplio que se extiende hasta los 100 kHz.

2 Gabinete de gran rigidez con forma de éntasis

Diseñado para eliminar la vibración no deseada, la reflexión y difracción, y las ondas estacionarias, el gabinete permite la reproducción de un ambiente de sonido fiel y rico.

■ Dispositivos recomendados

Recomendamos usar dispositivos Technics (opcional) para obtener un audio de calidad superior.

Nombre del producto	Número del modelo
Reproductor de audio de red	ST-C700
Reproductor de discos compactos	SL-C700*
Amplificador estéreo integrado	SU-C700

* Este producto está programado para ponerse a la venta en marzo de 2015.

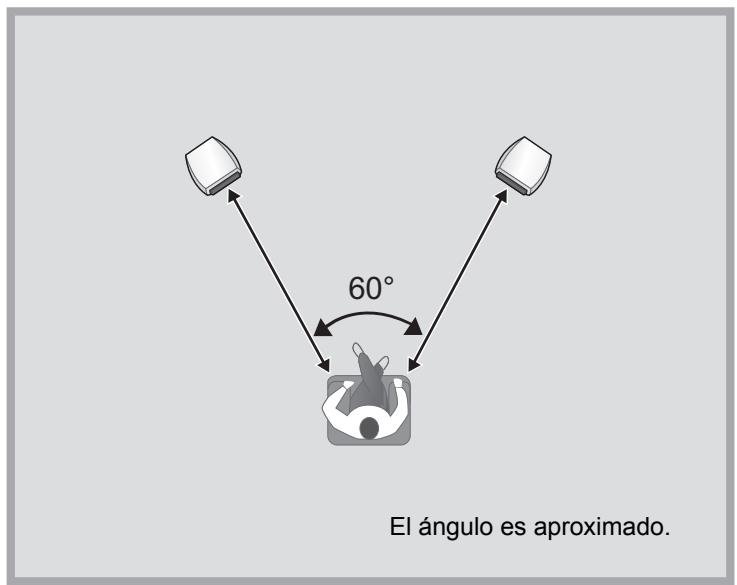

p.ej.

60° El ángulo es aproximado.

• Coloque los altavoces aproximadamente a la misma distancia desde la posición donde los va a escuchar.
• Los altavoces producen los sonidos graves desde los puertos de reflexión de los graves, ubicados tanto en la parte trasera como en la parte frontal. Instale los altavoces al menos 5 cm alejados de las paredes para que no cubran los puertos de reflexión de los graves.

■ Para una posición óptima

La calidad y el volumen de los sonidos graves, el desempeño de la localización del sonido, el ambiente de sonido y otros factores que determinan la calidad del audio varían dependiendo del lugar donde se instale este aparato, la posición desde la que se escucha, las condiciones de la sala y otros factores. Cuando instale los altavoces, consulte la información que se presenta a continuación.

Determinar el sitio para la instalación.

• Ponga los altavoces en una superficie plana segura.
• Para minimizar la brecha en la calidad del audio entre el altavoz derecho y el izquierdo, instálelos de tal forma que las condiciones acústicas (reflexión y absorción del sonido) a su alrededor sean las mismas.

Ajustar la distancia entre la parte trasera de los altavoces y las paredes

Si instala los altavoces cerca de una pared o en una esquina, los sonidos graves serán más potentes. Sin embargo, si los altavoces están muy cerca de las paredes o de las esquinas, el desempeño de la localización del sonido y el ambiente de sonido pueden deteriorarse. En caso de que esto ocurra, ajuste la distancia entre los altavoces y la pared frontal, que debería ser de 30 cm a 60 cm. (Tenga en cuenta que la distancia entre los altavoces y las paredes laterales debería ser mayor a 60 cm.)

Ajustar la altura y el ángulo de los altavoces

Coloque los altavoces, usando bases u objetos similares, aproximadamente a la altura de los oídos del oyente. Dirija la parte frontal de los altavoces hacia el oyente. Si sigue estos pasos, los altavoces podrán ofrecer una localización de sonido más precisa.

Ajustar la acústica de la sala y la distribución de los altavoces

Dependiendo del ambiente de la sala (incluyendo el tamaño y la forma de la sala, la distancia a las paredes y el nivel de resonancia), ciertos sonidos podrían exagerarse o suprimirse, y podría ser difícil escucharlos. En esos casos, ajustar el nivel de resonancia moviendo los altavoces, cambiando la posición del oyente o cubriendo las paredes y ventanas con cortinas gruesas, podría ayudar a solucionar el problema.

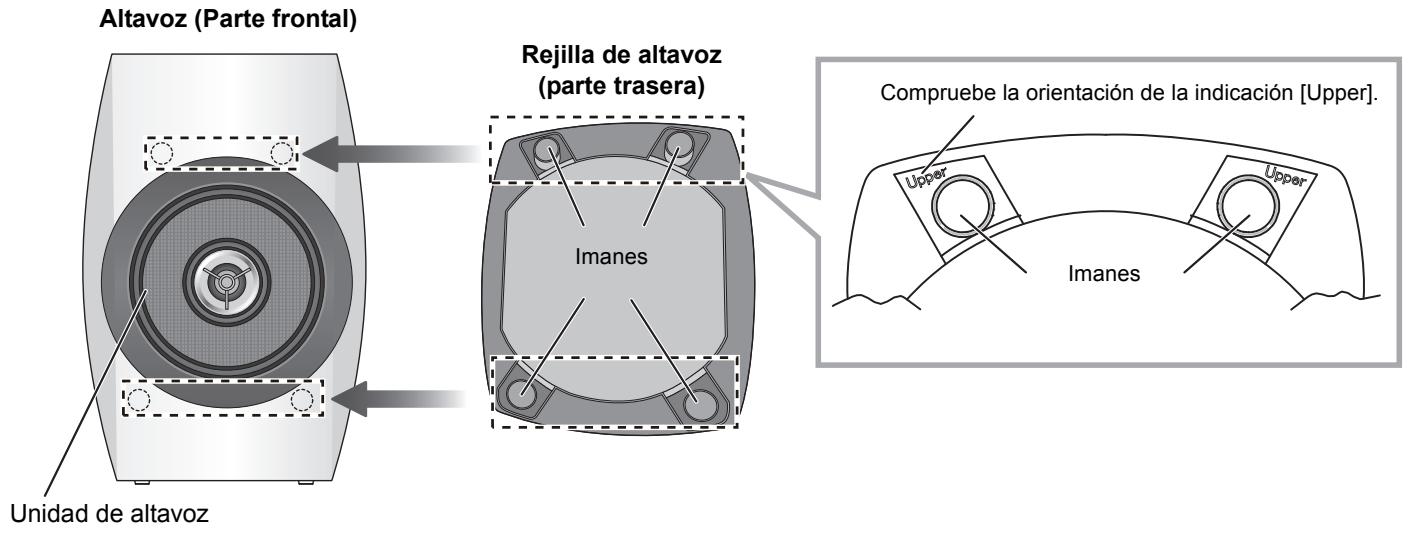

Colocar y quitar las rejillas de los altavoces

Los altavoces se suministran con rejillas, que protegen las unidades de altavoz del polvo. Use los imanes para sujetar las rejillas en los altavoces.

• Coloque cada rejilla de altavoz de tal forma que su parte superior trasera, indicada como [Upper], quede fijada a la parte superior de cada altavoz.
• En la parte superior de cada rejilla de altavoz hay colocadas unas etiquetas con instrucciones. Retírelas antes de usar las rejillas.

Altavoz (Parte frontal) Rejilla de altavoz (partte trasera) Unidad de altavoz Imanes Compruebe la orientación de la indicación [Upper]. Upper Upper Imanes

sí

• Coloque las rejillas de los altavoces de tal forma que cubran por completo las unidades de altavoz.

NO

Simple gray rounded rectangle inside a rectangular frame (no text or symbols)

• Si coloca las rejillas de los altavoces al revés, la calidad del sonido podría deteriorarse.

Preparación de los cables y conexión

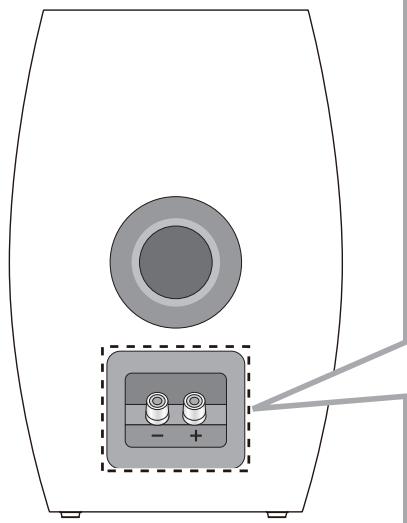

Altavoz (Parte trasera)

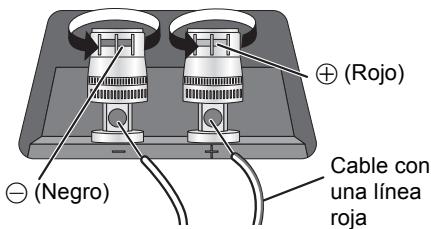

① Gire las cubiertas de aislamiento que protegen las puntas de los cables del altavoz para quitarlas.

② Gire las perillas para aflojarlas e inserte los núcleos de los cables en los agujeros.

⊕ (Rojo) ⊖ (Negro) Cable con una línea roja

③ Apriete las perillas.

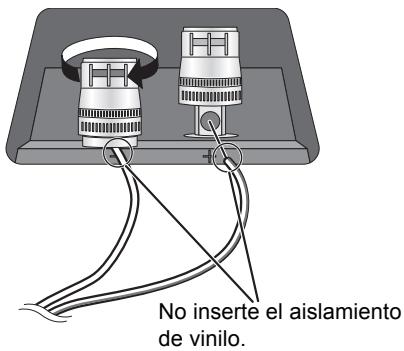

No inserte el aislamiento de vinilo.

- Tenga cuidado de no cruzar (cortocircuito) o invertir la polaridad de los cables del altavoz, ya que eso puede dañar el amplificador.

NO

- Compruebe los colores de los cables del altavoz (suministrados) para conectar correctamente los altavoces izquierdo y derecho. Si los conecta de forma incorrecta, puede dañar los altavoces.

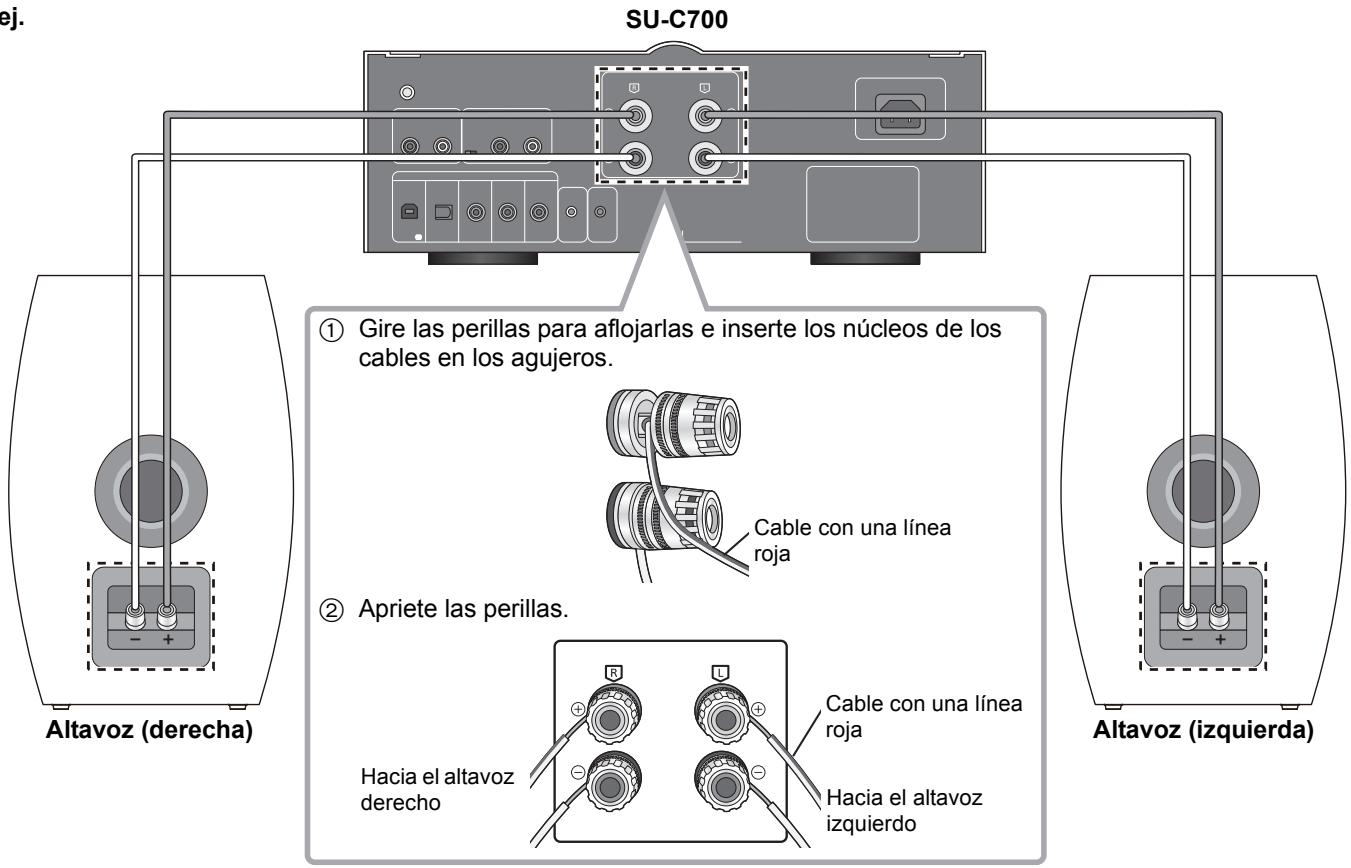

Conexión con un amplificador

• Antes de realizar la conexión, apague el amplificador y desconecte el cable de alimentación.
• Para obtener más información, consulte las instrucciones de funcionamiento del amplificador.

p.ej.

ej. SU-C700 Altavoz (derecha) ① Gire las perillas para aflojarlas e inserte los núcleos de los cables en los agujeros. Cable con una línea roja ② Apriete las perillas. Hacia el altavoz derecho Cable con una línea roja Hacia el altavoz izquierdo Altavoz (izquierda)

• No mueva el altavoz mientras los cables del altavoz estén conectados. Esto podría ocasionar un cortocircuito.
• Cuando las conexiones estén terminadas, tire de los cables del altavoz ligeramente para comprobar que estén conectados con firmeza.
• Conecte la polaridad (+/-) de las terminales correctamente. De lo contrario, podría repercutir de forma negativa en los efectos estéreo o provocar un mal funcionamiento.

Especificaciones

Tipo	2 altavoces de 2 vías coaxiales con reflexión de sonidos graves
Unidad de altavoz
Woofer	16 cm tipo plano × 1
Tweeter	1,9 cm Tipo domo × 1
Impedancia	4 Ω
Potencia de entrada (IEC)	100 W (MAX)
	50 W (RATED)
Nivel de presión del sonido	85 dB (2,83 V/m)
	82 dB (W/m)
Rango de frecuencia	40 Hz a 100 kHz (-16 dB)
	45 Hz a 80 kHz (-10 dB)
Frecuencia de traspaso	2,5 kHz
Dimensiones (An × Al × Prof)	220 mm × 336 mm × 286 mm (incluye rejilla de 8 mm y botón de terminal trasera de 5 mm)
Masa	Aprox. 8,5 kg
Gama de termperaturas de funcionamiento	De 0 °C a +40 °C
Gama de humedades de funcionamiento	De 20 % a 80 % RH (sin condensación)

• Las especificaciones se encuentran sujetas a cambio sin previo aviso.
• La masa y las direcciones son aproximadas.
