Marca	PANASONIC
Modello	SB-C700
Tipo di prodotto	Diffusore acustico a 2 vie coassiale con reflex
Dimensioni (L × A × P)	220 mm × 336 mm × 286 mm (griglia e morsetti posteriori inclusi)
Peso	Circa 8,5 kg
Altoparlante woofer	16 cm (6 1/2") tipo piatto × 1
Altoparlante tweeter	1,9 cm (3/4") tipo a cupola × 1
Impedenza	4 Ω
Potenza ammissibile (IEC)	100 W (max) / 50 W (nominale)
Livello di pressione sonora	85 dB (2,83 V/m) / 82 dB (W/m)
Risposta in frequenza	40 Hz - 100 kHz (-16 dB) / 45 Hz - 80 kHz (-10 dB)
Frequenza di crossover	2,5 kHz
Temperatura di funzionamento	0 °C a +40 °C
Umidità relativa di funzionamento	20 % a 80 % (senza condensa)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Installare su una superficie piana. Non sospendere al soffitto o alla parete. Non inserire oggetti nei reflex.
Accessori forniti	2 griglie per diffusore, 2 cavi per diffusore
Garanzia	3 anni parti e manodopera (Canada)

Domande frequenti - SBC700E PANASONIC

Dove posizionare i diffusori per ottenere la migliore qualità sonora?

Installare i diffusori su una superficie piana e stabile, ad almeno 5 cm dalle pareti per non ostruire i reflex posteriori. Posizionarli alla stessa distanza dalla posizione di ascolto e orientarli verso di sé. Per bassi ottimali, regolare la distanza dalla parete anteriore tra 30 e 60 cm.

Come collegare i cavi dei diffusori?

Spellare le estremità dei cavi, svitare i morsetti posteriori del diffusore, inserire i fili nei fori rispettando la polarità (rosso per +, nero per -), quindi riavvitare saldamente. Fare attenzione a non cortocircuitare i fili.

Cosa fare se il suono si interrompe improvvisamente?

Ridurre il volume dell'amplificatore. Verificare la sorgente e le connessioni. Se non vengono rilevati problemi, il circuito di protezione si riarma automaticamente dopo qualche minuto. Evitare poi di aumentare eccessivamente il volume.

Come pulire i diffusori?

Usare un panno morbido e asciutto. In caso di sporco ostinato, strofinare con un panno umido ben strizzato e poi asciugare con un panno asciutto. Non usare mai solventi come alcol, diluente o detergenti domestici.

Posso fissare i diffusori a parete o al soffitto?

No, i diffusori sono progettati solo per installazione a terra su superficie piana. Sospenderli o fissarli a parete potrebbe causare cadute e provocare lesioni.

Quale potenza dell'amplificatore è consigliata?

Questi diffusori supportano una potenza di ingresso massima di 100 W (IEC) e nominale di 50 W. Usare un amplificatore adatto ed evitare di spingere un piccolo amplificatore in distorsione, ciò potrebbe danneggiare i diffusori.

Posso usare un solo diffusore?

Sì, è possibile usare un solo diffusore in stereo o mono, ma per godere appieno della scena sonora stereo, si consiglia di usare entrambi i diffusori identici.

Le griglie dei diffusori sono rimovibili?

Sì, le griglie sono rimovibili e si fissano con magneti. Rimuovere le etichette di istruzione prima dell'uso. Assicurarsi di installarle correttamente (il contrassegno «Upper» in alto) per non alterare la qualità sonora.

Cosa fare se un oggetto cade nel reflex?

Non tentare di rimuoverlo da soli. Spegnere l'amplificatore e contattare un tecnico qualificato. Inserire oggetti nel reflex può provocare incendi o lesioni.

Dove si trova il numero di serie del diffusore?

Il numero di modello e il numero di serie si trovano sulla targhetta identificativa nella parte inferiore del diffusore (marchio di identificazione del prodotto). Annotarli per qualsiasi richiesta di assistenza post-vendita.

MANUALE UTENTE SBC700E PANASONIC

Istruzioni per l'uso

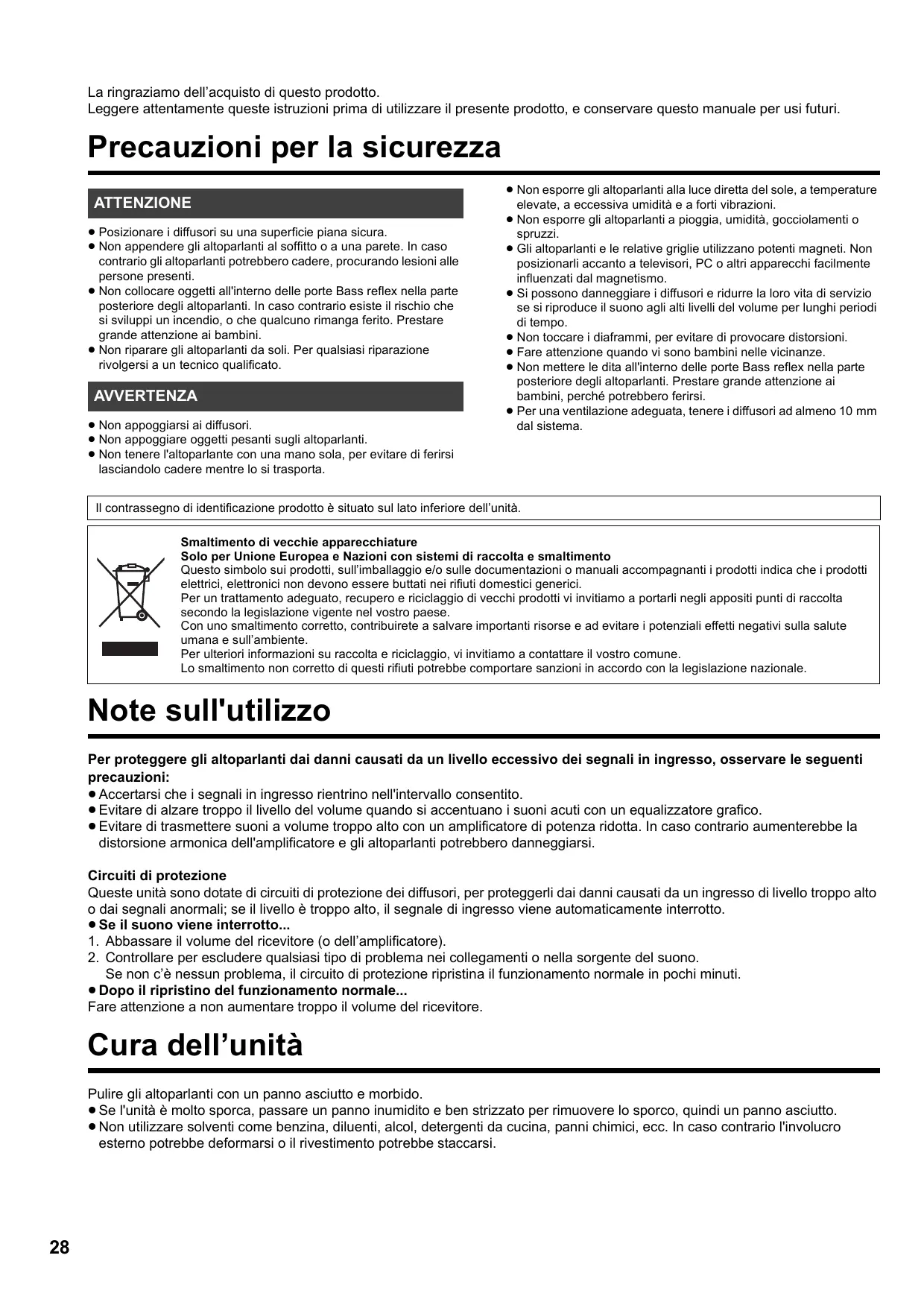

La ringraziamo dell'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

Precauzioni per la sicurezza

ATTENZIONE

• Posizionare i diffusori su una superficie piana sicura.
• Non appendere gli altoparlanti al soffitto o a una parete. In caso contrario gli altoparlanti potrebbero cadere, procurando lesioni alle persone presenti.
• Non collocare oggetti all'interno delle porte Bass reflex nella parte posteriore degli altoparlanti. In caso contrario esiste il rischio che si sviluppi un incendio, o che qualcuno rimanga ferito. Prestare grande attenzione ai bambini.
• Non riparare gli altoparlanti da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.

AVVERTENZA

• Non appoggiarsi ai diffusori.
- Non appoggiare oggetti pesanti sugli altoparlanti.
- Non tenere l'altoparlante con una mano sola, per evitare di ferirsi lasciandolo cadere mentre lo si trasporta.

• Non esporre gli altoparlanti alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.
• Non esporre gli altoparlanti a pioggia, umidità, gocciolamenti o spruzzi.
• Gli altoparlanti e le relative griglie utilizzano potenti magneti. Non posizionarli accanto a televisori, PC o altri apparecchi facilmente influenzati dal magnetismo.
• Si possono danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono agli alti livelli del volume per lunghi periodi di tempo.
• Non toccare i diaframmi, per evitare di provocare distorsioni.
• Fare attenzione quando vi sono bambini nelle vicinanze.
• Non mettere le dita all'interno delle porte Bass reflex nella parte posteriore degli altoparlanti. Prestare grande attenzione ai bambini, perché potrebbero ferirsi.
• Per una ventilazione adeguata, tenere i diffusori ad almeno 10 mm dal sistema.

Il contrassegno di identificazione prodotto è situato sul lato inferiore dell'unità.

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note sull'utilizzo

Per proteggere gli altoparlanti dai danni causati da un livello eccessivo dei segnali in ingresso, osservare le seguenti precauzioni:

• Accertarsi che i segnali in ingresso rientrino nell'intervallo consentito.
• Evitare di alzare troppo il livello del volume quando si accentuano i suoni acuti con un equalizzatore grafico.
• Evitare di trasmettere suoni a volume troppo alto con un amplificatore di potenza ridotta. In caso contrario aumenterebbe la distorsione armonica dell'amplificatore e gli altoparlanti potrebbero danneggiarsi.

Circuiti di protezione

Queste unità sono dotate di circuiti di protezione dei diffusori, per proteggerli dai danni causati da un ingresso di livello troppo alto o dai segnali anormali; se il livello è troppo alto, il segnale di ingresso viene automaticamente interrotto.

- Se il suono viene interrotto...

1. Abbassare il volume del ricevitore (o dell'amplificatore).
2. Controllare per escludere qualsiasi tipo di problema nei collegamenti o nella sorgente del suono.

Se non c'è nessun problema, il circuito di protezione ripristina il funzionamento normale in pochi minuti.

- Dopo il ripristino del funzionamento normale...

Fare attenzione a non aumentare troppo il volume del ricevitore.

Cura dell'unità

Pulire gli altoparlanti con un panno asciutto e morbido.

• Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto.
• Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi.

Precauzioni per la sicurezza 28

Note sull'utilizzo.... 28

Cura dell'unità 28

Accessori 29

Informazioni su questa unità....29

Installazione....30

Connessioni.... 32

Specifiche 33

Descrizioni contenute in queste istruzioni per l'uso

- L'aspetto dell'unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.

Accessori

□ 2 x griglie altoparlanti

□ 2 x Cavi dei diffusori

- I codici prodotto forniti in questo manuale per l'utente sono aggiornati a ottobre 2014. Possono essere soggetti a modifiche.

Informazioni su questa unità

■ Nomi delle parti e caratteristiche degli altoparlanti

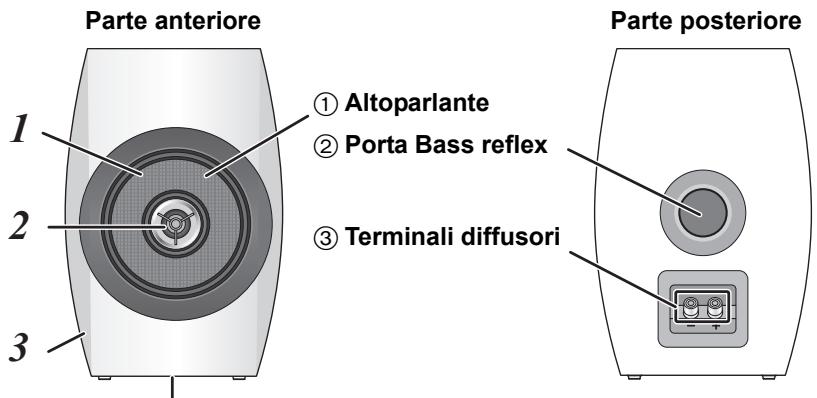

Parte anteriore 1 2 3 ① Altoparlante ② Porta Bass reflex ③ Terminali diffusori Parte posteriore

④ Marcatura di identificazione del prodotto
- Il numero del modello si trova sulla marcatura di identificazione del prodotto nella parte inferiore di questa unità.

1 Altoparlante piatto coassiale a 2 vie

L'altoparlante piatto coassiale a 2 vie di nuova concezione (woofer, tweeter) crea una sorgente sonora puntiforme, in grado di garantire una direzionalità uniforme sull'intera gamma delle frequenze.

2 Tweeter a cupola in grado di riprodurre frequenze fino a 100 kHz

Il leggero diaframma in alluminio consente di riprodurre il suono su un'amplissima gamma di frequenze, che può raggiungere i 100 kHz.

3 Mobiletto a forma di entasi, estremamente rigido

Progettato in modo da eliminare le vibrazioni indesiderate, la diffrazione della riflessione e le onde stazionarie, il mobiletto consente la riproduzione di un ambiente sonoro ricco e fedele.

■ Dispositivi consigliati

Per una migliore qualità dell'audio si consiglia di utilizzare i seguenti dispositivi Technics (opzionali).

Nome del prodotto	Numero modello
Lettore audio rete	ST-C700
Lettore di Compact Disc	SL-C700*
Amplificatore stereo integrato	SU-C700

* Questo prodotto verrà messo in commercio nel marzo 2015.

es.

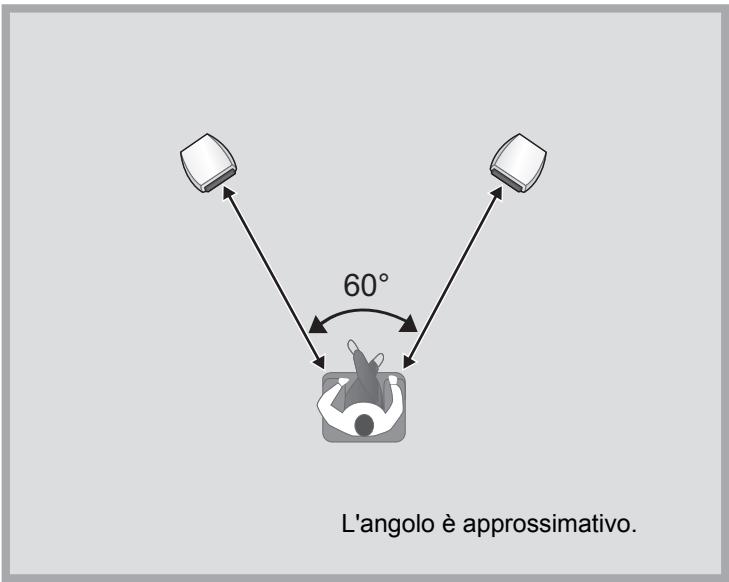

60° L'angolo è approssimativo.

• Posizionare i diffusori all'incirca alla stessa distanza dalla posizione di ascolto.
• Gli altoparlanti emettono i suoni bassi dalle porte bass reflex sul retro dell'unità, oltre che dal davanti. Installare i diffusori ad una distanza di almeno 5 cm dalle pareti, in modo che non risultino coperte le porte bass reflex sul retro.

■ Per un posizionamento ottimale

La qualità ed il volume dei bassi, la localizzazione del suono, l'ambiente sonoro e altri fattori che determinano la qualità dell'audio, variano a seconda del punto in cui è installata questa unità, della posizione di ascolto, delle condizioni della stanza e di altri fattori. Quando si installano gli altoparlanti, tenere conto di quanto segue.

Scelta del punto di installazione.

• Posizionare i diffusori su una superficie piana sicura.
• Per minimizzare la differenza della qualità sonora tra il diffusore sinistro e quello destro, installarli in modo che le condizioni acustiche (riflessione ed assorbimento del suono) attorno ad essi siano le stesse.

Regolazione della distanza tra il retro degli altoparlanti e le pareti

Se si installano i diffusori vicino ad una parete o in un angolo, i bassi saranno più potenti; tuttavia, quando i diffusori sono troppo vicini alla parete o all'angolo, la localizzazione e l'ambiente sonoro può peggiorare. In tal caso, regolare la distanza tra i diffusori e la parete anteriore, che dovrebbe essere tra 30 cm e 60 cm. (Notare che la distanza tra i diffusori e le pareti laterali dovrebbe essere superiore a 60 cm.)

Regolazione dell'altezza e dell'angolazione degli altoparlanti

Usando stand o dispositivi simili, posizionare i diffusori all'altezza delle orecchie dell'ascoltatore. Angolare il lato anteriore dei diffusori verso l'ascoltatore. In questo modo la localizzazione del suono dei diffusori migliorerà.

Regolazione dell'acustica della stanza e disposizione degli altoparlanti

A seconda delle caratteristiche dell'ambiente (tra cui le dimensioni e la forma della stanza, la distanza dalle pareti e il livello di riverbero), alcuni suoni possono essere amplificati o soppressi, rendendo problematico l'ascolto. In tali casi, per provare a risolvere il problema modificare il livello di riverbero spostando gli altoparlanti, cambiando la posizione di ascolto o coprendo le pareti e le finestre con tende spesse.

Installazione e rimozione delle griglie degli altoparlanti

Insieme agli altoparlanti vengono fornite delle apposite griglie, che li proteggono dalla polvere. Utilizzare i magneti per fissare le griglie agli altoparlanti.

• Installare ciascuna griglia in modo che la parte superiore del retro, contrassegnata con [Upper], coincida con la parte superiore di ciascun altoparlante.
• Nella parte superiore di ciascuna griglia sono attaccate delle etichette di istruzioni. Rimuoverle prima dell'uso.

Altoparlante (Parte anteriore)

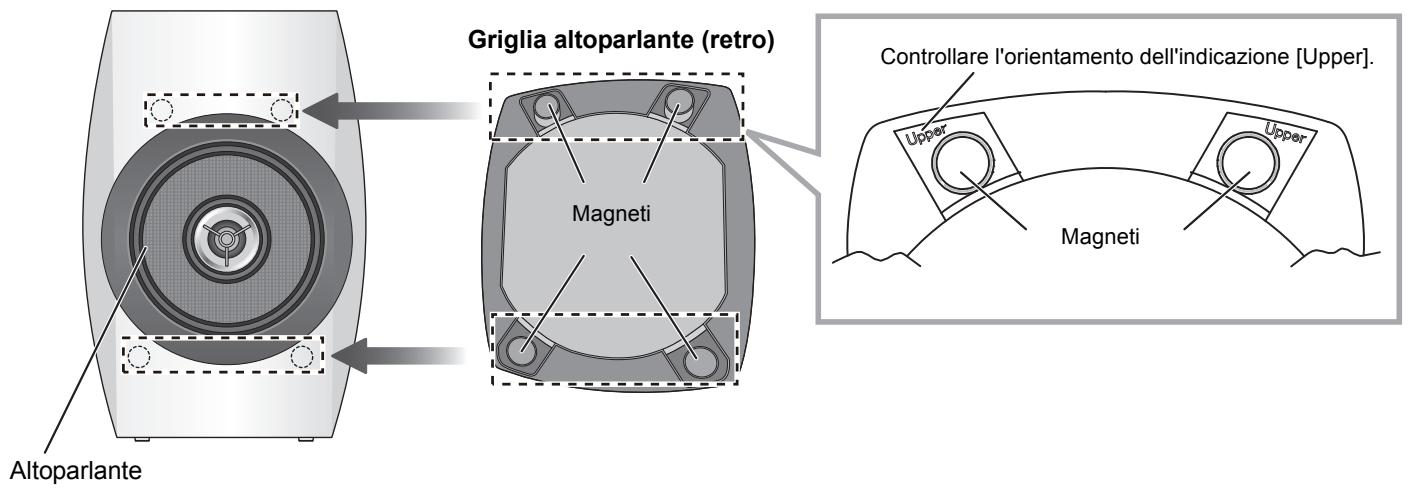

Griglia altoparlante (retro) Magneti Controllare l'orientamento dell'indicazione [Upper]. Altoparlante Magneti Upper Upper

SI

- Installare le griglie in modo da coprire completamente gli altoparlanti.

NO

- Se si installano le griglie a rovescio è possibile che la qualità del suono ne risenta.

Collegamento dei cavi degli altoparlanti

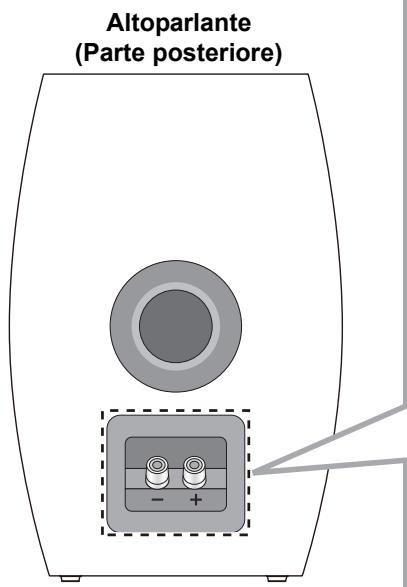

Altoparlante (Parte posteriore)

① Piegare il materiale isolante che copre le estremità dei cavi dei diffusori per estrarre questi ultimi.

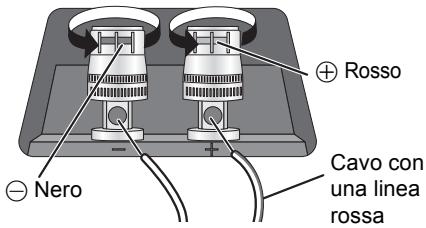

② Ruotare le manopole per allentarle, quindi inserire i fili centrali nei fori.

Nero + Rosso Cavo con una linea rossa

③ Serrare le manopole.

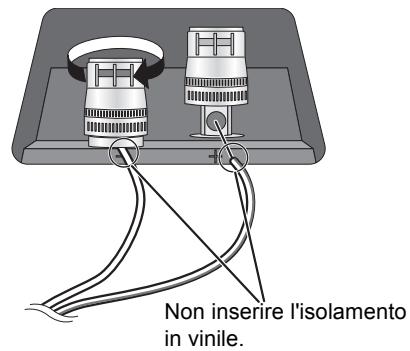

Non inserire l'isolamento in vinile.

- Fare attenzione a non incrociare (cortocircuitare) o a non invertire la polarità dei fili dell'altoparlante, per evitare di danneggiare l'amplificatore.

NO

- Controllare i colori dei cavi dei diffusori (in dotazione) per collegare correttamente gli altoparlanti destro e sinistro. Se il collegamento non è corretto gli altoparlanti potrebbero danneggiarsi.

Collegamento con un amplificatore

• Prima di effettuare il collegamento, spegnere l'amplificatore e scollegare il relativo cavo dell'alimentazione.
• Per ulteriori informazioni, vedere le istruzioni per l'uso dell'amplificatore.

es.

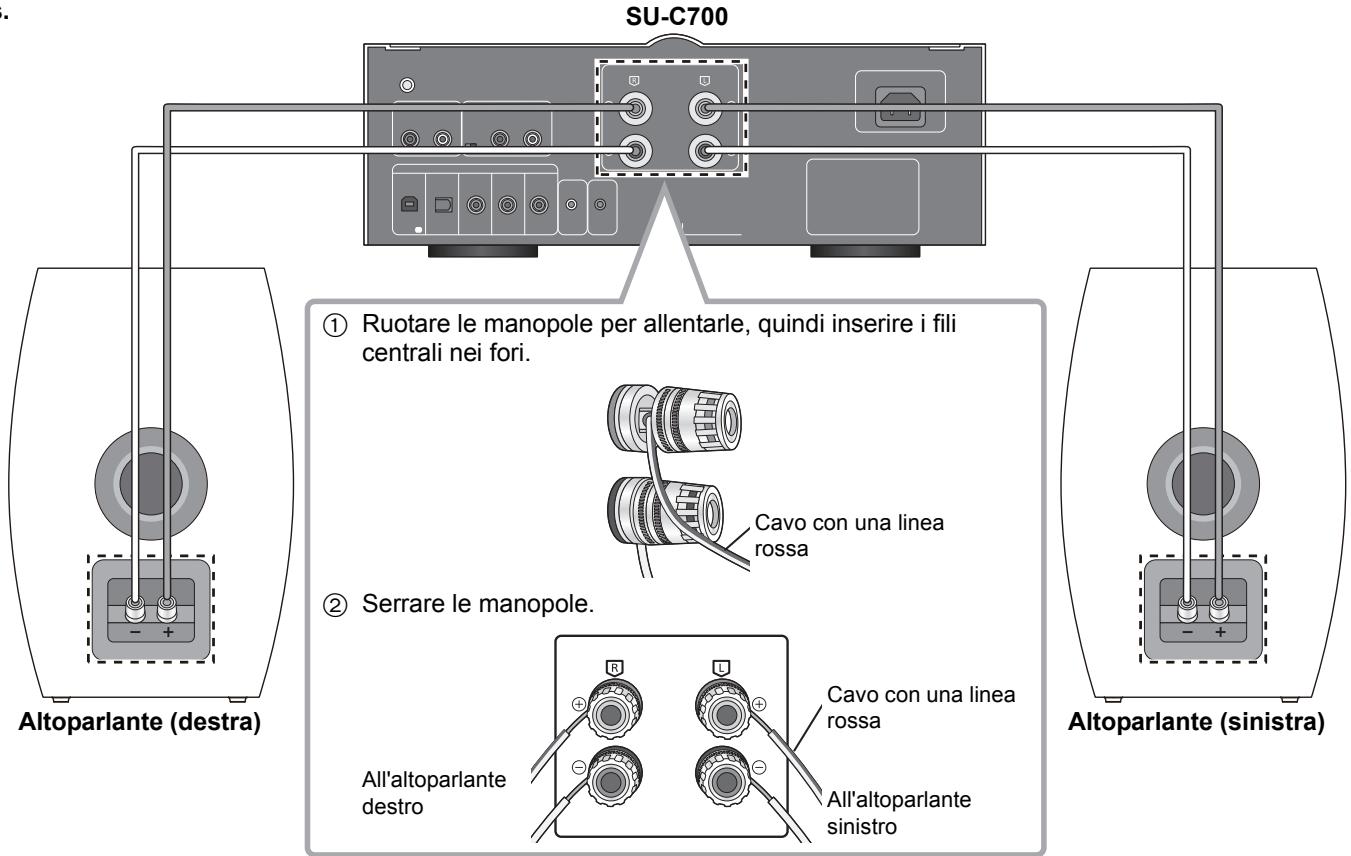

SU-C700 ① Ruotare le manopole per allentarle, quindi inserire i fili centrali nei fori. Cavo con una linea rossa ② Serrare le manopole. All'altoparlante destro Cavo con una linea rossa All'altoparlante sinistro Altoparlante (destra) Altoparlante (sinistra)

• Non spostare l'altoparlante mentre i relativi cavi sono collegati. In caso contrario potrebbe verificarsi un cortocircuito.
• Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente.
• Rispettare la corretta polarità (+/-) dei terminali. In caso contrario la qualità dell'effetto stereo potrebbe risentirne, o potrebbe verificarsi un malfunzionamento.

Specifiche

Tipo	Bass reflex 2 altoparlanti a 2 vie coassiali
Unità diffusori
Woofer	16 cm tipo piatto×1
Tweeter	1,9 cm Tipo a cupola×1
Impedenza	4 Ω
Potenza di ingresso (IEC)	100 W (MAX)
	50 W (RATED)
Livello di pressione sonora	85 dB (2,83 V/m)
	82 dB (W/m)
Gamma di frequenza	40 Hz a 100 kHz (-16 dB)
	45 Hz a 80 kHz (-10 dB)
Frequenza di crossover	2,5 kHz
Dimensioni (L×A×P)	220 mm×336 mm×286 mm (compresa griglia 8 mm e terminale posteriore 5 mm)
Massa	Circa 8,5 kg
Intervallo temperature di funzionamento	0 °C a +40 °C
Gamma di umidità tollerata	20 % a 80 % RH (nessuna condensa)

• Le specifiche possono essere modificate senza preavviso.
• La massa e le dimensioni sono approssimate.
