SBC700E - Luidspreker PANASONIC - Gratis gebruiksaanwijzing en handleiding

Merk	PANASONIC
Model	SB-C700
Producttype	Coaxiale 2-weg luidspreker met reflexpoort
Afmetingen (B × H × D)	220 mm × 336 mm × 286 mm (rooster en aansluitingen achterzijde inbegrepen)
Gewicht	Ongeveer 8,5 kg
Laagluidspreker	16 cm (6 1/2") plat type × 1
Hoogluidspreker	1,9 cm (3/4") koepeltype × 1
Impedantie	4 Ω
Toegelaten vermogen (IEC)	100 W (max) / 50 W (nominaal)
Geluidsdrukniveau	85 dB (2,83 V/m) / 82 dB (W/m)
Frequentierespons	40 Hz - 100 kHz (-16 dB) / 45 Hz - 80 kHz (-10 dB)
Crossoverfrequentie	2,5 kHz
Bedrijfstemperatuur	0 °C tot +40 °C
Relatieve luchtvochtigheid bedrijf	20 % tot 80 % (geen condensatie)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Installeer op een vlakke ondergrond. Niet aan plafond of muur ophangen. Geen voorwerpen in de poorten steken.
Meegeleverde accessoires	2 luidsprekerroosters, 2 luidsprekerkabels
Garantie	3 jaar onderdelen en arbeid (Canada)

Veelgestelde vragen - SBC700E PANASONIC

Waar plaats ik de luidsprekers voor de beste geluidskwaliteit?

Plaats de luidsprekers op een vlakke, stabiele ondergrond, minimaal 5 cm van de muren om de achterste poorten niet te blokkeren. Zet ze op gelijke afstand van uw luisterpositie en richt ze naar u toe. Stel voor optimale lage tonen de afstand tot de voorste muur in op 30 tot 60 cm.

Hoe sluit ik de luidsprekerkabels aan?

Strip de uiteinden van de kabels, draai de aansluitingen aan de achterzijde van de luidspreker los, steek de draden in de gaten met inachtneming van de polariteit (rood voor +, zwart voor -), en draai ze stevig vast. Zorg dat u geen kortsluiting veroorzaakt.

Wat moet ik doen als het geluid plotseling stopt?

Zet het volume van de versterker lager. Controleer de bron en de aansluitingen. Als er geen probleem wordt gevonden, stelt het beveiligingscircuit zich na enkele minuten automatisch opnieuw in. Voorkom daarna dat u het volume te hoog zet.

Hoe reinig ik de luidsprekers?

Gebruik een zachte, droge doek. Bij hardnekkig vuil afnemen met een goed uitgewrongen vochtige doek en daarna drogen met een droge doek. Gebruik nooit oplosmiddelen zoals alcohol, thinner of huishoudelijke schoonmaakmiddelen.

Kan ik de luidsprekers aan de muur of het plafond bevestigen?

Nee, de luidsprekers zijn alleen ontworpen voor vloerplaatsing op een vlakke ondergrond. Ze ophangen of aan de muur bevestigen kan leiden tot vallen en letsel.

Welk versterkervermogen wordt aanbevolen?

Deze luidsprekers ondersteunen een maximaal ingangsvermogen van 100 W (IEC) en nominaal 50 W. Gebruik een geschikte versterker en vermijd het oversturen van een kleine versterker, omdat dit de luidsprekers kan beschadigen.

Kan ik één luidspreker gebruiken?

Ja, u kunt één luidspreker gebruiken in stereo of mono, maar voor een volledig stereogeluidsbeeld wordt aanbevolen beide identieke luidsprekers te gebruiken.

Zijn de luidsprekerroosters verwijderbaar?

Ja, de roosters zijn verwijderbaar en worden met magneten bevestigd. Verwijder voor gebruik de instructielabels. Zorg dat u ze correct plaatst (de markering 'Upper' aan de bovenkant) om de geluidskwaliteit niet te beïnvloeden.

Wat moet ik doen als er een voorwerp in de reflexpoort valt?

Probeer het niet zelf te verwijderen. Zet de versterker uit en neem contact op met een gekwalificeerde technicus. Voorwerpen in de poort steken kan brand of letsel veroorzaken.

Waar vind ik het serienummer van de luidspreker?

Het modelnummer en serienummer staan op het typeplaatje aan de onderzijde van de luidspreker (productidentificatiemerk). Noteer ze voor eventuele serviceaanvragen.

GEBRUIKSAANWIJZING SBC700E PANASONIC

Dank u voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

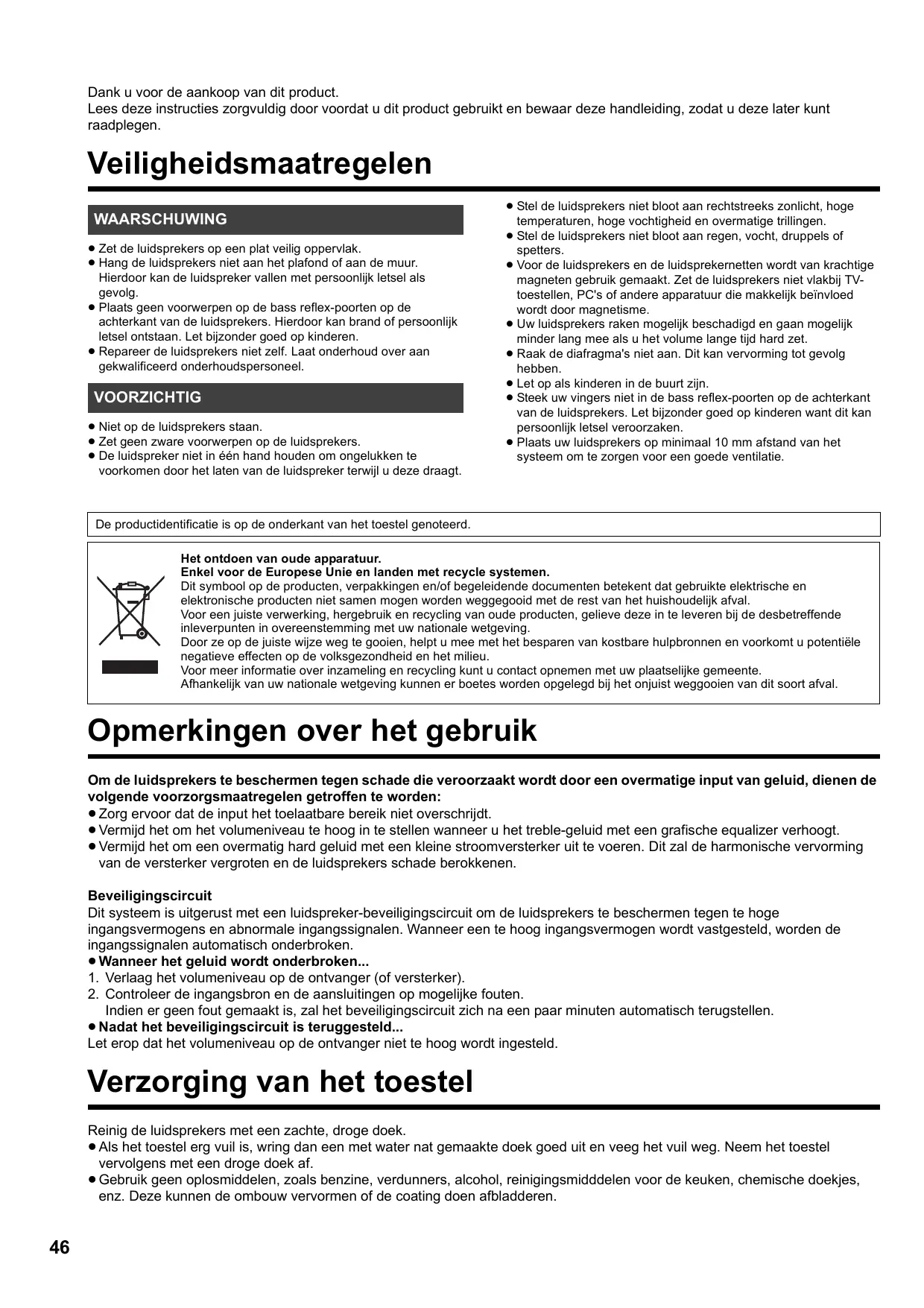

Veiligheidsmaatregelen

WAARSCHUWING

• Zet de luidsprekers op een plat veilig oppervlak.
• Hang de luidsprekers niet aan het plafond of aan de muur. Hierdoor kan de luidspreker vallen met persoonlijk letsel als gevolg.
• Plaats geen voorwerpen op de bass reflex-poorten op de achterkant van de luidsprekers. Hierdoor kan brand of persoonlijk letsel ontstaan. Let bijzonder goed op kinderen.
• Repareer de luidsprekers niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

VOORZICHTIG

• Niet op de luidsprekers staan.
• Zet geen zware voorwerpen op de luidsprekers.

• De luidspreker niet in één hand houden om ongelukken te voorkomen door het laten van de luidspreker terwijl u deze draagt.

• Stel de luidsprekers niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

• Stel de luidsprekers niet bloot aan regen, vocht, druppels of spetters.
• Voor de luidsprekers en de luidsprekernetten wordt van krachtige magneten gebruik gemaakt. Zet de luidsprekers niet vlakbij TV-toestellen, PC's of andere apparatuur die makkelijk beïnvloed wordt door magnetisme.
• Uw luidsprekers raken mogelijk beschadigd en gaan mogelijk minder lang mee als u het volume lange tijd hard zet.
• Raak de diafragma's niet aan. Dit kan vervorming tot gevolg hebben.
• Let op als kinderen in de buurt zijn.
• Steek uw vingers niet in de bass reflex-poorten op de achterkant van de luidsprekers. Let bijzonder goed op kinderen want dit kan persoonlijk letsel veroorzaken.
• Plaats uw luidsprekers op minimaal 10 mm afstand van het systeem om te zorgen voor een goede ventilatie.

De productidentificatie is op de onderkant van het toestel genoteerd.

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Opmerkingen over het gebruik

Om de luidsprekers te beschermen tegen schade die veroorzaakt wordt door een overmatige input van geluid, dienen de volgende voorzorgsmaatregelen getroffen te worden:

• Zorg ervoor dat de input het toelaatbare bereik niet overschrijdt.
• Vermijd het om het volumeniveau te hoog in te stellen wanneer u het treble-geluid met een grafische equalizer verhoogt.
• Vermijd het om een overmatig hard geluid met een kleine stroomversterker uit te voeren. Dit zal de harmonische vervorming van de versterker vergroten en de luidsprekers schade berokkenen.

Beveiligingscircuit

Dit systeem is uitgerust met een luidspreker-beveiligingscircuit om de luidsprekers te beschermen tegen te hoge ingangsvermogens en abnormale ingangssignalen. Wanneer een te hoog ingangsvermogen wordt vastgesteld, worden de ingangssignalen automatisch onderbroken.

- Wanneer het geluid wordt onderbroken...

1. Verlaag het volumeniveau op de ontvanger (of versterker).
2. Controleer de ingangsbron en de aansluitingen op mogelijke fouten.
   Indien er geen fout gemaakt is, zal het beveiligingscircuit zich na een paar minuten automatisch terugstellen.

- Nadat het beveiligingscircuit is teruggesteld...

Let erop dat het volumeniveau op de ontvanger niet te hoog wordt ingesteld.

Verzorging van het toestel

Reinig de luidsprekers met een zachte, droge doek.

• Als het toestel erg vuil is, wring dan een met water nat gemaakte doek goed uit en veeg het vuil weg. Neem het toestel vervolgens met een droge doek af.
• Gebruik geen oplosmiddelen, zoals benzine, verdunners, alcohol, reinigingsmiddelen voor de keuken, chemische doekjes, enz. Deze kunnen de ombouw vervormen of de coating doen afbladderen.

Veiligheidsmaatregelen 46

Opmerkingen over het gebruik 46

Verzorging van het toestel 46

Accessoires 47

Over dit toestel 47

Installatie 48

Aansluitingen....50

Specificaties 51

Over de beschrijvingen die in deze handleiding staan

- De afbeeldingen kunnen afwijken van uw toestel.

Accessoires

□ 2 x Luidsprekernetten

□ 2 x Luidsprekerkabels

- De productnummers die in deze handleiding verstrekt worden, zijn correct met ingang van oktober 2014. Ze kunnen aan wijzigingen onderhevig zijn.

Over dit toestel

■ Namen van onderdelen en kenmerken van de luidsprekers

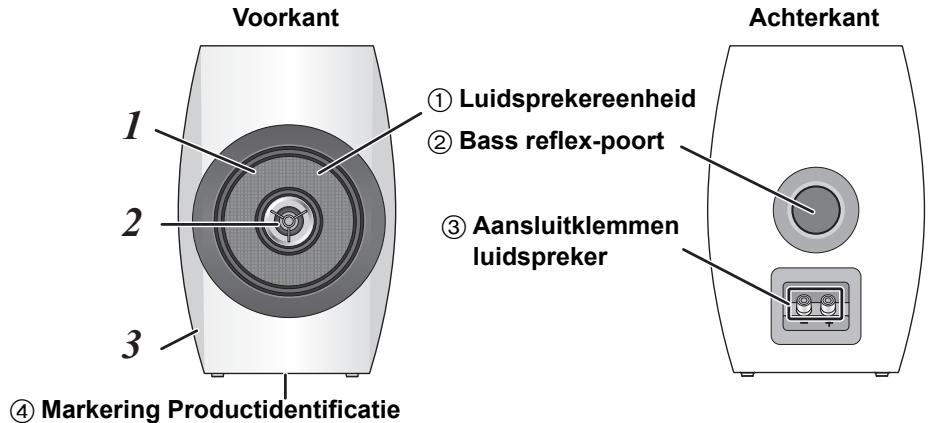

Voorkant ① Luidsprekereenheid ② Bass reflex-poort ③ Aansluitklemmen luidspreker Achterkant 1 2 3 ④ Markering Productidentificatie

- Het modelnummer bevindt zich op de markering van de productidentificatie, op de onderkant van dit toestel.

1 Platte coaxiale 2-weg luidsprekereenheid

De nieuw ontwikkelde platte, coaxiale 2-weg luidsprekereenheid (woofer, tweeter) realiseert een puntgeluidsbron en verstrekt vloeiende richtingskenmerken over het gehele frequentiebereik.

2 Koepel-tweeter die frequenties tot 100 kHz kan reproduceren

Het lichtgewicht aluminium diafragma maakt de reproductie van geluid over een ultra-breed frequentiebereik mogelijk, dat zich uitbreidt tot 100 kHz

2 De kast heeft de vorm van een entasis met hoge stijfheid.

Ontworpen om ongewenste trillingen, weerkaatsing van diffractie en staande golven te elimineren, maakt de kast het mogelijk een betrouwbare en rijke geluidsambiance te reproduceren.

■ Aanbevolen apparatuur

Wij raden aan (optionele) apparatuur van Technics te gebruiken voor een superieure geluidskwaliteit.

Productnaam	Modelnummer
Netwerk Audio Speler	ST-C700
Compact Disc Speler	SL-C700*
Geïntegreerde Stereo Versterker	SU-C700

* Dit product is ingesteld om in maart 2015 uitgegeven te worden.

bijv.

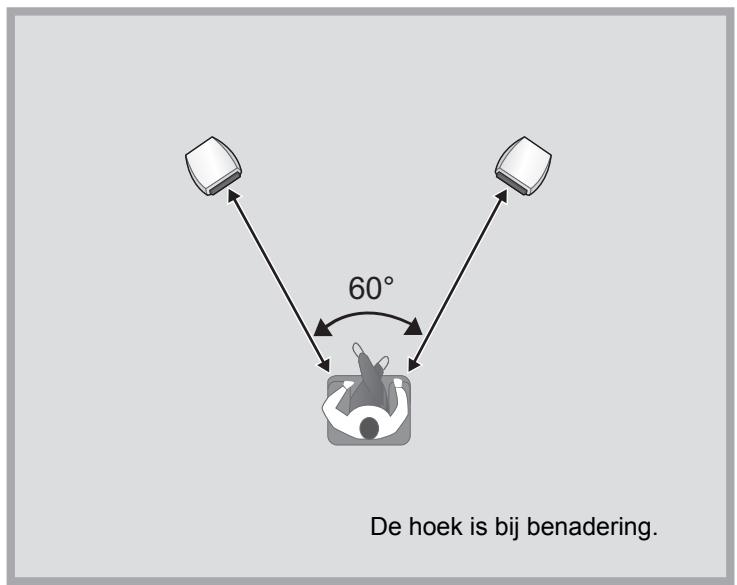

60° De hoek is bij benadering.

• Plaats de luidsprekers op ongeveer dezelfde afstand van de luisterpositie.
• De luidsprekers produceren het basgeluid uit de bass reflex-poorten op zowel de achterkant als de voorkant. Installeer de luidsprekers op een afstand van minstens 5 cm van de muren zodat deze de bass reflex-poorten op de achterkant niet bedekken.

■ Voor een optimale opstelling

De kwaliteit en het volume van het basgeluid, de prestaties van de geluidslokalisatie, de geluidsambiance en andere factoren die de audiokwaliteit bepalen, variëren en zijn afhankelijk van de plaats van installatie van dit toestel, de luisterpositie, de situatie van het vertrek en andere factoren. Raadpleeg onderstaande informatie wanneer u de luidsprekers installeert.

Vaststellen van de plaats van installatie.

• Zet de luidsprekers op een plat veilig oppervlak.
• Om het verschil in audiokwaliteit tussen de linker en rechter luidsprekers te minimaliseren, moeten deze zo geïnstalleerd worden dat de akoestiek (weerkaatsing en absorptie van geluid) eromheen hetzelfde is.

Regelen van de afstanden tussen de achterkant van de luidsprekers en de muren

Als de luidsprekers vlakbij een muur of in een hoek geïnstalleerd worden, zal het basgeluid krachtiger zijn. Als de luidsprekers echter te dichtbij een muur of een hoek staan, kunnen de prestaties van de geluidslokalisatie en de geluidsambiance verslechteren. Als dat gebeurt, regel dan de afstand tussen de luidsprekers en de muur ervóór, die tussen de 30 cm en de 60 cm moet zijn (houd er rekening mee dat de afstand tussen de luidsprekers en de zijmuren groter dan 60 cm moet zijn).

Regelen van de hoogte en de hoek van de luidsprekers

Gebruik standaards of gelijksoortige objecten en plaats de luidsprekers op een hoogte die ongeveer met de oren van de luisteraar overeenkomt. Richt de hoek van de voorkant van de luidsprekers naar de luisteraar toe. Door deze stappen te volgen zullen de luidsprekers een preciezere geluidslokalisatie verstrekken.

Regelen van de akoestiek van het vertrek en opstelling van de luidspreker

Afhankelijk van het vertrek (met inbegrip van de afmetingen en de vorm van het vertrek, de afstand ten opzichte van de muren en het nagalmniveau), kunnen bepaalde geluiden overdreven of juist onderdrukt worden waardoor ze moeilijk te beluisteren zijn. In dergelijke gevallen kan het nagalmniveau afgesteld worden door de luidsprekers te bewegen, de luisterpositie te veranderen of de muren en de ramen met dikke gordijnen te bedekken, waardoor het probleem kan worden verholpen.

Bevestigen en verwijderen van de luidsprekernetten.

De luidsprekers zijn uitgerust met luidsprekernetten die de luidsprekereenheden tegen stof beschermen. Gebruik de magneten om de luidsprekernetten aan de luidsprekers te bevestigen.

• Bevestig ieder luidsprekernet op een wijze dat het bovenste deel van de achterkant ervan, dat met [Upper] aangeduid wordt, op de bovenkant van iedere luidspreker bevestigd wordt.
• Er zijn etiketten met instructies op de bovenkant van ieder luidsprekernet bevestigd. Verwijder deze vóór het gebruik.

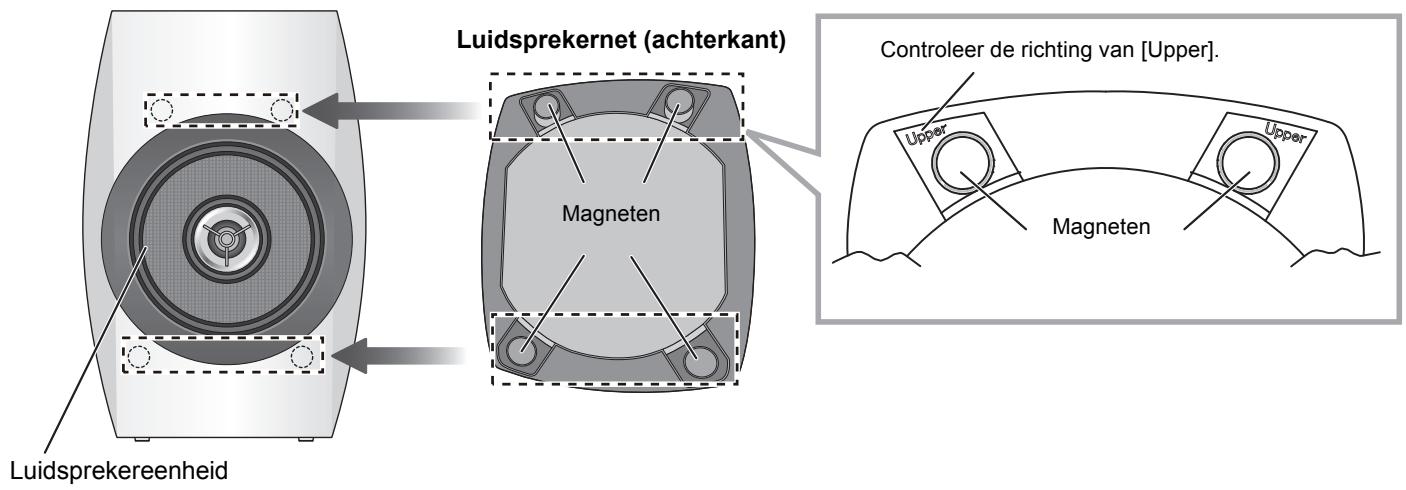

Luidspreker (voorkant)

Luidsprekereenheid Luidsprekernet (achterkant) Magneten Controleer de richting van [Upper]. Upper Upper Magneten

WEL DOEN

- Bevestig de luidsprekernetten op een wijze dat ze de luidsprekereenheden volledig bedekken.

NIET DOEN

- Als de luidsprekernetten omgekeerd bevestigd worden, kan de geluidskwaliteit hierdoor verslechteren.

De luidsprekerkabels verbinden

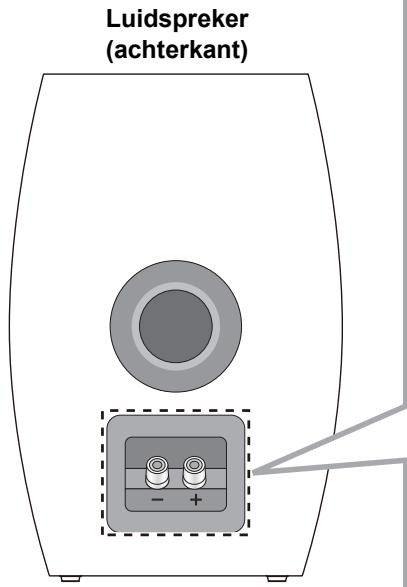

Luidspreker (achterkant)

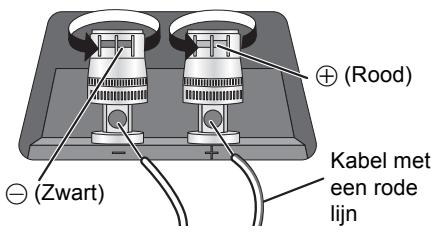

① Verdraai de isolatie, die de punten van de luidsprekerskabels afdekt, om deze punten naar buiten te trekken.

② Draai aan de knoppen om ze los te zetten en steek de kerndraden in de gaten.

Rood Kabel met een rode lijn (Zwart)

③ Draai de knoppen vast.

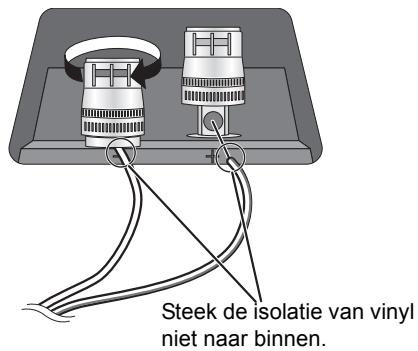

Steek de isolatie van vinyl niet naar binnen.

- Zorg ervoor dat de polen van de luidsprekerkabels niet gekruist (kortsluiting) of verwisseld worden want hierdoor kan de versterker beschadigd raken.

NIET DOEN

- Controleer de kleuren van de (bijgeleverde) luidsprekerkabels om de linker en rechter luidsprekerkabels correct aan te sluiten. Een onjuiste verbinding kan de luidsprekers schade berokkenen.

Aansluiten op een versterker

• Schakel de versterker uit en sluit het netsnoer af voordat de aansluiting tot stand gebracht wordt.
• Raadpleeg voor details de gebruiksaanwijzing van de versterker.

bijv.

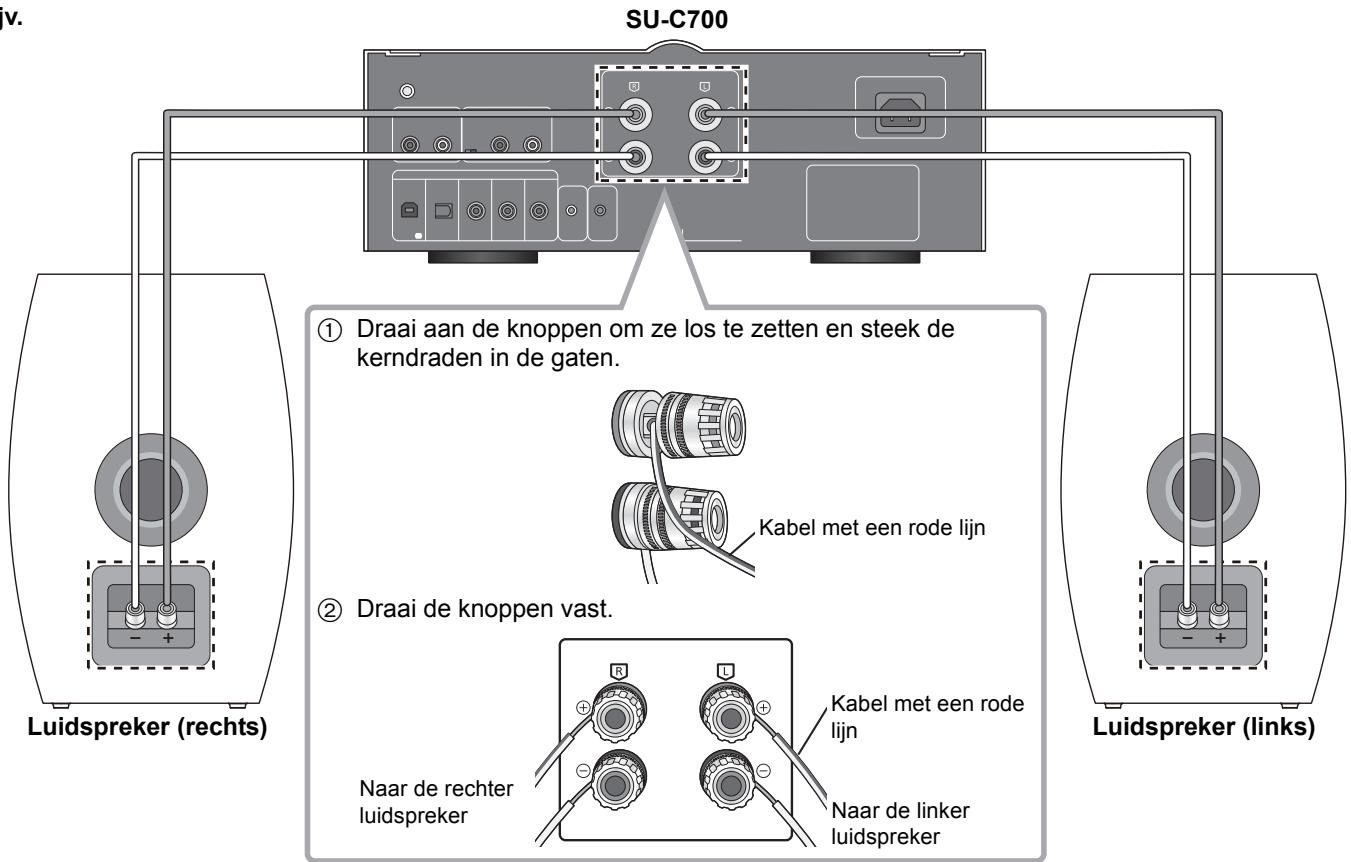

SU-C700 ① Draai aan de knappen om ze los te zetten en steek de kerndraden in de gaten. Kabel met een rode lijn ② Draai de knappen vast. Naar de rechter luidspreker Kabel met een rode lijn Naar de linker luidspreker Luidspreker (rechts) Luidspreker (links)

• Beweeg de luidspreker niet als de luidsprekerkabels aangesloten worden. Hierdoor kan kortsluiting ontstaan.
• Als de verbindingen tot stand gebracht zijn, trek dan een beetje aan de luidsprekerkabels om te controleren of ze stevig aangesloten zijn.
• Bedraad de polen (+/-) van de aansluitklemmen op correcte wijze. Doet u dat niet dan kan dit negatieve gevolgen voor de stereo-effecten hebben of een slechte werking veroorzaken.

Specifications

Type	Coaxiaal 2 -weg 2 luidsprekers Bass reflex
Luidsprekereenhed
Woofer	16 cm plat type×1
Tweeter	1,9 cm koepel type×1
Impedantie	4 Ω
Ingangsvermogen (IEC)	100 W (MAX)
	50 W (RATED)
Geluidsdrukniveau	85 dB (2,83 V/m)
	82 dB (W/m)
Frequentieband	40 Hz tot 100 kHz (-16 dB)
	45 Hz tot 80 kHz (-10 dB)
Kruislingse frequentie	2,5 kHz
Afmetingen (B×H×D)	220 mm×336 mm×286 mm (bevat net 8 mm en knop achteraansluiting 5 mm)
Massa	Ong. 8,5 kg
Bedrijfstemperatuurbereik	0 °C tot +40 °C
Bedrijfsvochtigheidsbereik	20 % tot 80 % RH (geen condensatie)

• De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig.
• Gewicht en afmetingen zijn bij benadering.
