Technische specificaties	Bluetooth-luidspreker, uitgangsvermogen van 20W, frequentierespons van 60Hz tot 20kHz, draadloze connectiviteit, bereik tot 10 meter.
Gebruik	Ideaal om thuis of onderweg naar muziek, podcasts of luisterboeken te luisteren.
Onderhoud en reparatie	Regelmatig schoonmaken met een zachte doek, blootstelling aan vocht vermijden, firmware-updates controleren.
Veiligheid	Alleen gebruiken met de aanbevolen voeding, schokken en vallen vermijden, niet blootstellen aan extreme temperaturen.
Algemene informatie	Compatibel met de meeste Bluetooth-apparaten, batterijduur tot 12 uur, lichtgewicht voor eenvoudige draagbaarheid.

Veelgestelde vragen - SCSB10EG PANASONIC

Hoe verbind ik de PANASONIC SCSB10EG-luidspreker met mijn telefoon?

Om de luidspreker te verbinden, zet u Bluetooth aan op uw telefoon, zet u de luidspreker aan en houdt u de Bluetooth-knop ingedrukt totdat het lampje knippert. Selecteer de luidspreker in de lijst met Bluetooth-apparaten op uw telefoon.

Waarom gaat de luidspreker niet aan?

Zorg ervoor dat de luidspreker is opgeladen. Sluit hem aan op een stroombron met de meegeleverde kabel en wacht een paar minuten voordat u opnieuw probeert hem aan te zetten.

Hoe reset ik de PANASONIC SCSB10EG-luidspreker?

Om de luidspreker te resetten, houdt u de aan/uit-knop en de Bluetooth-knop tegelijkertijd ongeveer 10 seconden ingedrukt totdat het lampje rood en blauw knippert.

Het geluid is zwak, wat kan ik doen?

Controleer het volume op de luidspreker en op het verbonden apparaat. Zorg er ook voor dat er geen ander apparaat verbonden is met de luidspreker, wat het geluid kan beïnvloeden.

De luidspreker maakt geen verbinding met mijn apparaat, wat moet ik doen?

Controleer of de luidspreker in koppelingsmodus staat. Als het probleem aanhoudt, schakel dan Bluetooth op uw apparaat uit en weer in, of vergeet de luidspreker in de Bluetooth-instellingen en probeer opnieuw te verbinden.

Hoe gebruik ik de luidspreker met een audiokabel?

Gebruik een 3,5 mm audiokabel om de luidspreker aan te sluiten op een compatibel apparaat. Steek het ene uiteinde van de kabel in de AUX-poort van de luidspreker en het andere uiteinde in de audio-uitgang van uw apparaat.

Hoe laad ik de PANASONIC SCSB10EG-luidspreker op?

Gebruik de meegeleverde USB-kabel om de luidspreker aan te sluiten op een stroombron, zoals een netadapter of een USB-poort van een computer. Het lampje brandt rood tijdens het opladen.

De luidspreker maakt storingen, wat kan ik doen?

Zorg ervoor dat de luidspreker binnen bereik is van het verbonden apparaat en dat er geen obstakels tussen zitten. Controleer ook de batterij van de luidspreker en zorg dat deze voldoende is opgeladen.

GEBRUIKSAANWIJZING SCSB10EG PANASONIC

Hartelijk dank voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

Safety precautions

WARNING

Unit

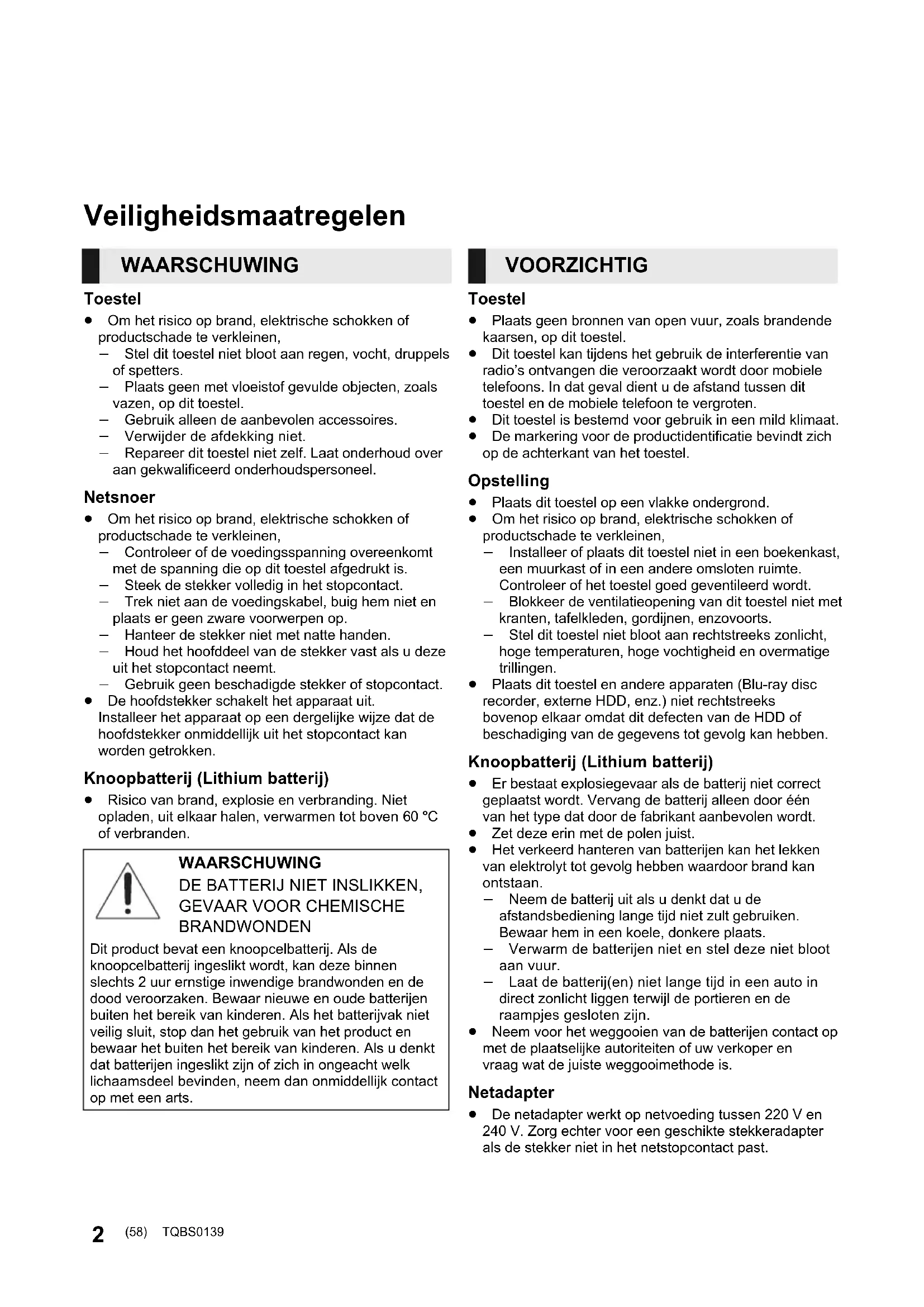

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen,
  Stel dit toestel nicht bloot aan regen, vocht, druppels of spetters.
• Plaats geen met vloeistof gemulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking Niet.
• Repareer dit toestel nicht zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Controller of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
  Steek de stekker volledig in het stopcontact.
  Trek Niet aan de voedingskabel, buig hem nicht enplaats er geen zware voorwerpen op.
  Hanteer de stekker nicht met natte handen.
  Houd het hoofddeel van de stekker vast als u dezeuit het stopcontact neemt.

• Gebruik geen beschadigde stekker of stopcontact.

• De hoofdstekker schakelt het apparaat UIT.
  Installer het apparaat op een dergelijk wijze dat de hoofdstekker onmiddelijk UIT het stopcontact kan worden getrokken.

Knoopbatterij (Lithium batterij)

Risico van brand, explosie en verbranding. Niet opladen,uit elkaar halen,verwarmen tot boven 60^ of verbranden.

WAARSCHUWING

DE BATTERIJ NIET INSLIKKEN, GEVAAR VOOR CHEMISCHE BRANDWONDEN

Dit product bevat een knoopcelbatterij. Als de knoopcelbatterij ingeslikt worden, kan deze binnen slechts 2aar ernstige inwendige brandwonden en de dood veroorzaken. Bewaar neue en oude batterijen buiten het bereik van kinderen. Als het batterijvak Niet veilig sluit, stop dan het gebruik van het product en bewaar het buiten het bereik van kinderen. Als u denkt dat batterijen ingeslikt zich in ongeacht welk lichaamsdeel bevinden, neem dan onmiddelijk contact op met een arts.

VOORZICHTIG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kan tijdens het gebruik de interferentie van radio's ontvangen die veroorzaakt worden door mobiele telefoons. In dat geval dient u de afstandussen dit toestel en de mobiele teleloon te vergroten.
• Dit toestel is bestemd voor gebruik in een mild klimaat.
• De marketing voor de product identificatie bevindt zich op de achterkant van het toestel.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.

• Om het risico op brand, elektrische schokken of productschade te verkleinen,

• Installee of plaats dit toestel Niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controller of het toestel goed geventileerd worden.

• Blokkeer de ventilatieopening van dit toestel nicht met kranten, tafelkleden, gordijnen, enzovoorts.

Stel dit toestel Niet bloot aanrechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

• Plaats dit toestel en andere apparaten (Blu-ray disc recorder, externe HDD, enz.) Niet rechtsstreeks bovenop elkaar odomat dit defecten van de HDD of beschadiging van de gegevens tot gevolg kan hebben.

Knoopbatterij (Lithium batterij)

• Er bestaat explosiegevaar als de batterij Niet correct geplaatst worden. Vervang de batterij alleen door een van het type dat door de fabrikant aanbevolen worden.
  Zet deze erin met de polen juist.

• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gevolg hebben waardoor brand kan ontstaan.

• Neem de batterijuit als u denkt dat u de afstandsbediening lange tijd nicht zult gebruiken. Bewaar hem in een koele, donkere plaats.

• Verwarm de batterijen nicht en stel davon nicht bloot aan yuur.

• Laat de batterij(en) Niet langeijd in een auto in direct zonlicht liggen verwil de portieren en de raampjes gesloten zich.
• Neem voor het weggooien van de batterijen contact op met deplaatselijke autoriteiten of uw verkoper en vraag wat de juiste weggooimethode is.

Netadapter

• De netadapter werkt op netvoeding:tussen 220V en 240 V.Zorg darüber voor een geschikte stekkeradapter als de stekker Niet in het netstopcontact past.

Over Bluetooth®

Panasonic stelt zich nicht aansprakelijk voor gegevens en/of informatie die gecompomitteerd wordenijdens een draadloze uitzending.

Gebruike frequentieband

Dit systeme gebruikt de 2,4 GHz-frequentieband.

■ Certificatie van dit apparatus

• Dit systeme is in overeenstemming met de frequentiebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, dus toestemming voor een draadloze werkig is Nietoodzakelijk.

• De volgende handelingen zijn in sommige landen hoe dan ook wettelijk strafbaar:

• Demonteren of wijzigen van het toestel.

• Verwijderen van de specificatie-aanduidingen.

Gebruiksbeperkingen

• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth® uitergerust zijn, worden Niet gegardeerd.
• Alle apparaten moet in overeenstemming zijn met den normen die bepaaldংn door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellenen van een apparaat, kan het gebeuren dat het apparaat er Niet in slaagt de verbinding tot stand te brengen of hunnen bepaalde bedieningen andersন.
• Dit systeme ondersteunt de veiligheidskenmerken van Bluetooth® maar het kan zich dat deze beveiliging Niet voldoende is, afhankelijk van de werkomgeving en/of de instelleningen. Wees voorzichtig bij het draadloos versturen van gegevensaar dit systeme.
• Dit system kan geen gegevens maar een Bluetoothapparaat sturen.

Gebruiksbereik

Gebruik dit apparaat binnen een bereik van 10m Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie.

Interferentie akkomstig van andere apparatuur

• Het kan zijn dat dit systemeertaar behoren werkct en dat problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven als dit systeme te zich bij andere Bluetooth®-apparaten staat of bij apparaten die ook gebruik maken van de 2,4 GHz -band.
• Het kan zich dat dit systeem Nietaar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zich.

Bedoeld gebruik

• Dit systeem is alleen bedoeld voor normalaal, algemeen gebruik.
• Gebruik dit systemeniet in de nabijheid van apparatuur of in een omgeving die gevoelig is voor de interferentie van radiofrequentie (bijvoorbeeld op vliegvelden, in ziekenuizen, laboratoria, enz.).

Inhoudsopgave

Veiligheidsmaatregelen 2

Over Bluetooth 3

Voor gebruik

Accessoires 4

Verzorging van het apparatusat 4

Gids voor de bediening. 5

Dit systeem (Voorkant / Zijkanten) 5

Dit systeem (Achterkant) 5

Afstandsbediening 6

Voorbereidingen

Aansluitingen 7

Bediening

Gebruik van dit systeem 9

Gekoppelde bediedingen met de TV (VIERA Link

"HDAVI ControlTM") 10

Bluetooth®-verbinding 11

Geavanceerde handelingen 11

Informatie

Oplossen van ongemakken 13

Licentie 14

Controleer de bijgeleverde accessoires voordat u dit system in gebruik neemt.

1 Afstandsbediening (met een batterij) (N2QAYC000119)
1 Netsnoer
1 Netadapter

• De productnummers zijn correct met ingang van april 2017. Ze können aan wijzigingen onderhevig়.
• Gebruik het netsnoer en de netadapter nicht met andere apparatuur.
• Gebruik geen ander netsnoor en netadapters dan de bijgeleverde.

Verzorging van het apparatus

Reinig dit systeem met een zachte, droge doeK

• Als het apparaat erg vuil is, wring dan een met water bevochtigde doek goed uit en veeg het vuil weg. Neem het apparaat verwolgens met een droge doek af.
• Gebruik nooit alcohol, verfverdunner of benzine om dit systeme te reinigen.
• Wanner u een chemisch geimpregneerde doek gebruikt,要去 zorgvuldig de instructies lezen die bij de doek worden geleverd.

Weggooien of verhuizen van dit systeme

Dit systeme kan de informatie van de gebruikersinstelleningen in dit systeme behouden. Als u dit systeem wegdoet, of odomat u het wegooit of odomat u het aan iemand anders geeft, volg dan de procedure voor het terugzetten van alle instellenen maar de fabrieksinstelleningen, om de gebruikerinstelleningen te wissen.

( 13 "Terugkeren naar de fabrieksinstellenen."
- De bedieningsgeschiedenis kan opgenomen worden in het geheugen van dit system.

• De getoondeillustraties kuren afwijken van uw apparaat.
• De handelingen die in deze gebruiksaanwijzing beschreiben worden,+zijn hoofdzakelijk voor de afstandsbediening bedoeld maar+kennen ook op dit systemeuitgevoerd worden als bedieningsorganen bezelfde zich.

Gids voor de bediening

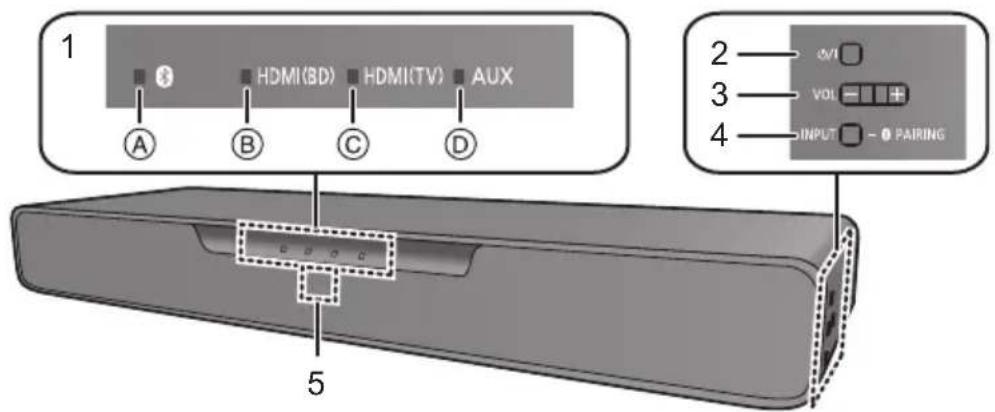

Dit systeem (Voorkant / Zijkanten)

1 LED-controleampjes

Het op dit moment geseleeteerde apparaat worden aangeduid door het branden van het overeenkomstige controelampje.

() (Bluetooth) -controlelampje (brandt blauw)
HDMI(BD)-controlampje (brandt groen)
HDMI(TV)-controlelampje (brandt groen)
AUX-controlelampje (brandt groen)

2 Schakelaar stand-by/on (1/1)

Indrukken om het apparaat van Aan op Stand-by te zetten of omgekeerd. Op stand-by verbruikt het apparaat nog steeds eenkleine hoeveelheid stroom.

3 Regelt het volume van dit systeme ( 9)

4 [ I N U T / - PAIRING]-knop

• Selecteer het verbonden apparaat (Het apparaat verandert telkens wanner op deze knop gedrukt worden)
• Registreert Bluetoothapparaten

5 Signaalsensor afstandsbediening

Afstand:Binnenong.7mdirectervoor

Hoek: Ong. 20^ op en neer en ong. 30^ links en rechts

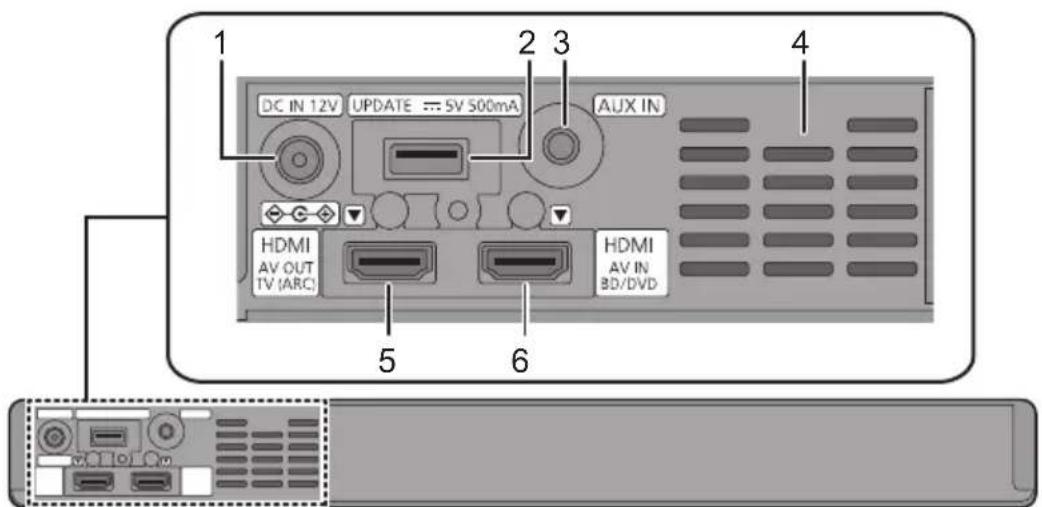

Dit system (Achterkant)

1 DC IN (12 V)-aansluiting
2 Firmware-update (UPDATE DG-5 V 500 mA) aansluiting*
3 AUDIO IN (AUX IN)-aansluiting

4 Ventilatiegaten
5 HDMI AV OUT (TV (ARC))-aansluiting
6 HDMI AV IN (BD/DVD)-aansluiting

* Opmerking over firmware-updates

Gebruik de aansluiting voor het updaten van de firmware om de versie van dit systeme te updaten via een USB-geheugenapparaat (niet gebruikt voor normale handelingen). Raadpleeg onderstaande website voor meer details over versie-updates.

http://av.jpn.support.panasonic.com/support/global/cs/

(Deze website is alleen in het Engels.)

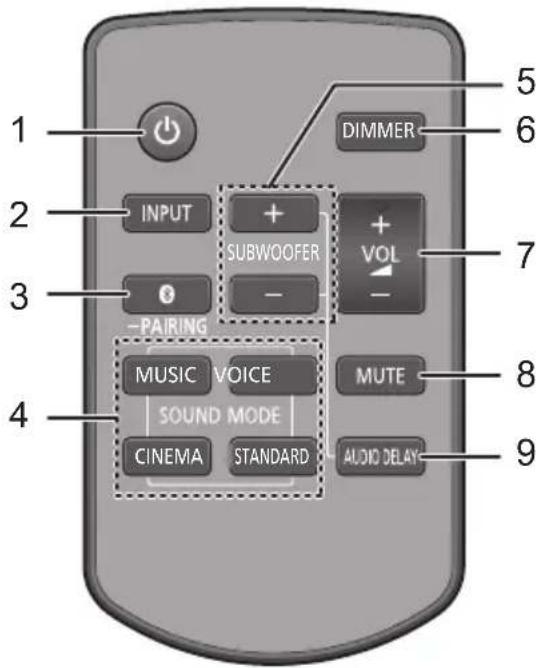

Afstandsbediening

1 Schakelt dit systeem in ofuit ( 9)
2 Selectie van de ingangsbron ( 9) "HDMI(BD)" "HDMI(TV)" "AUX" ↑ "Bluetooth
3 Selecteert het Bluetooth ®-apparaat als de bron (⇒ 9)
4 Selecteert de geluidmodus ( 9)
5 Past de bastonen aan (aanpasbaar in vier stappen)

Laagste

Hoogste

6 Schakelt de helderheid van de LED-controleampjes om
7 Regelt het volume van dit systeme ( 9)
8 Zet het geluiduit (mute) ( 9)

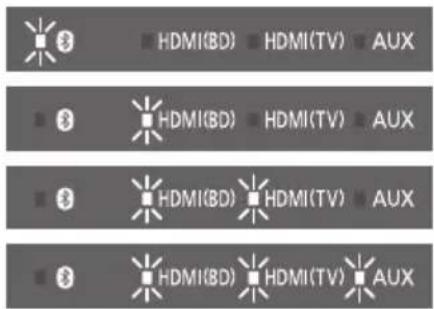

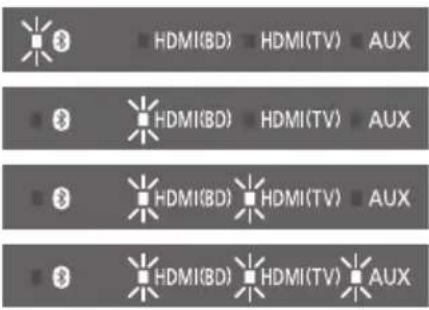

9 Past de vertraging:tussen video en audio aan

① Druk op de afstandsbediening op [AUDIO DELAY].

• De huidige modus za aangeduid worden door het overeenkomstige LED-controlelampje.

(2) Wanneer de huidige modus weergegeven wordt (ondeveer 10 sec), druk dan op

[+SUBWOOFER]of[SUBWOOFER-].

• Deinstalling verandert in onderstaande volgorde telkens wanner u op [+ SUBWOOFER] drukt. (Het verandert in omgekeerde volgorde als u op [SUBWOOFER -] drukt.)

"Auto" "Uit" "Level 1" "Level 2"

• Als gedurende ongeveer 10 sec geen handeling verricht wordt of op geen enkele andere knop dan [+ SUBWOOFER], [SUBWOOFER -] of [DIMMER] gedrukt worden,Karen de controelampjes terug maar de normale status. (Als de bastoon per ongeluk aangepast werk toen op [+ SUBWOOFER] of [SUBWOOFER -] gedrukt werk, volg de stappen dan opnieuw vanaf stap ①.)

"Auto"

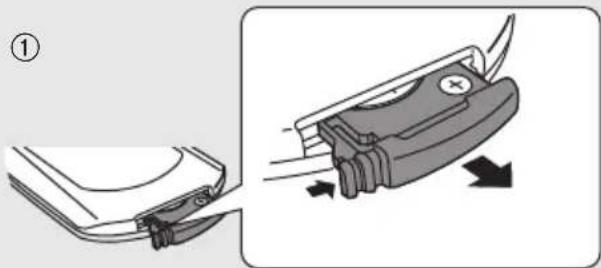

ór het eerste gebruik.

Verwijder de isolatiefolie A.

Vervangen van een knoopbatterij Batterijtype: CR2025 (Lithiumbatterij)

• Plaats de knoopbatterij met diens (+) merkteken omhoog gericht.

• De symbolen op de bijgeleverde afstandsbediening stellen het volgende voor:

Waarschuwing (raadpleeg de Gebruiksaanwijzing voor de knoopcelbatterij)

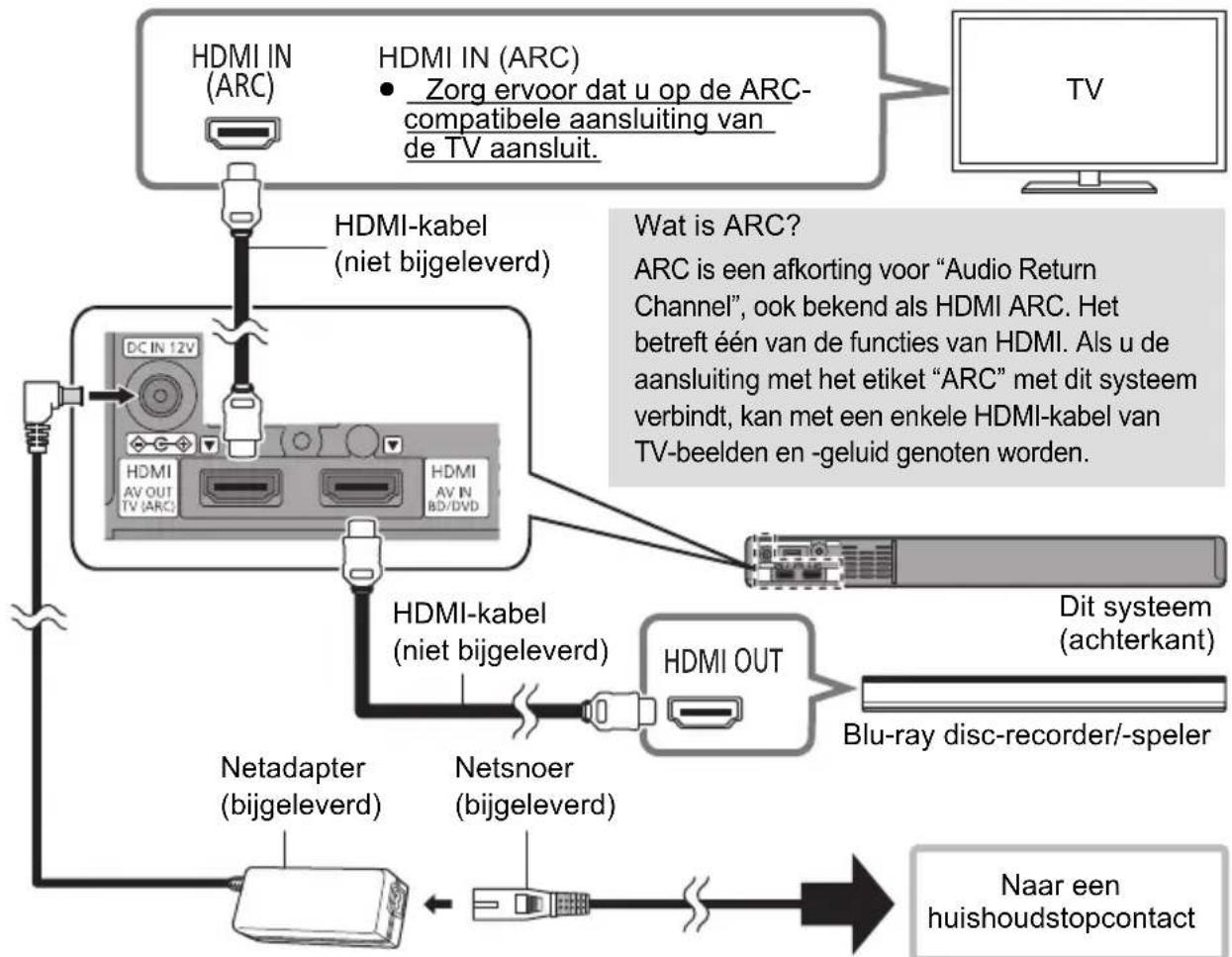

Aansluitingen

Schakel alle uitrustingen uit voordat met de aansluiting begonnen worden en lees de bijbehorende instructies. Sluit de netvoedingskabel voor dit systemen Niet op het stopcontact aan zolang alle verbindingen Niet voltooid+zijn.

• Koop een HDMI-kabel die geclassifiedeerd is als "High-Speed HDMI Cable". De werkking is nicht möglich met een kabel die Niet aan de HDMI-standaard voldoet.

Dit systeem ondersteunt 3D-inhoud.

• U kunt een 3D-compatiblebe TV en een 3D-compatibleblu-ray disc-recorder/-speler met dit system verbinden en van spectaculaire 3D-beelden van commercieel verkrijgbare Blu-ray-discs en andere opsgammedia genieten.

Dit systeme ondersteunt het HDR (High Dynamic Range) doorgveen van 4K (50p/60p)-signalen.

• Er worden een HDMI-kabel vereist die 18 Gbps ondersteunt om van 4K (50p/60p) HDR-inhoud te genieten.

• U kunt een 4K-compatible TV en een 4K-compatible Blu-ray disc-recorder/-speler met dit systeme verbinden en genieten van naadloze high-definition beelden op zichs een groot scherm (er worden twee HDMI-kabels vereist die 18 Gbps ondersteunen).

• Plaats dit systemen nicht rechtstreeks bovenop een ander apparaat, zoals een Blu-ray disc-recorder.
  Houd magnetische voorwerpen op afstand. Magnetische kaarten, horloges, enz., kuren beschadigd raken als ze zich te zich bij dit systeme bevinden.

• Het toestel staat op stand-by als de netadapter aangesloten is. Het primaire circuit is.altijd "onder spanning" zolang de netadapter op een stopcontact aangesloten is.
• Het systemd verwbrukt eenkleine hoeveelheid netvoeding ( 15) , zelfs als het uitgeschakeld is. Als u dit systemd langeijd Niet gebruikt, trek dan, in het belang van de energiebesparing, de stekker uit het stopcontact.

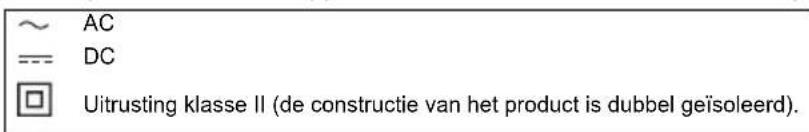

• De symbolen op de bijgeleverde netadapter stellen het volgende voor:

Deinstallingen van uw TV veranderen

Om dit systeme en de TV met een HDMI-kabel te verbinden, dient u de TV-instellen te veranderen om ervoor te zorgen dat het geluid correctuit het system gezonden worden. In onderstaande instructies worden als voorbeeld gebruik gemaakt van een Panasonic TV (VIERA).

• De werkprocedure en de nameen die op het beeldscherm weergegeven worden verschillen al naargelang de TV (VIERA). Raadpleeg de gebruiksaanwijzing of de elektronische gebruiksaanwijzing van de TV (VIERA) voor details.

1 Verbind dit systeme en de TV met elkaar met een HDMI-kabel. ( 7)

• Nadat dit systeem en de TV met elkaar verbonden zijn, schakelt u ze in.

2 Zet de uitvoerbestemming van het geluid van de TV op "Home Cinema".

Bedieningsvoorbeeld:

Druk op [Apps], selecteer "VIERA Link" enzet "Luidsprekerkiezen"op "Home Cinema".

• Controller om te kijken of de instelling van VIERA Link van ieder apparaat ingesteld is.
• Volg bovenstaande stappen ook nadat een neueu apparaat toegevoegd is, door opnieuw verbinding met de TV te make of de fabrieksinstellungen te herstellen.

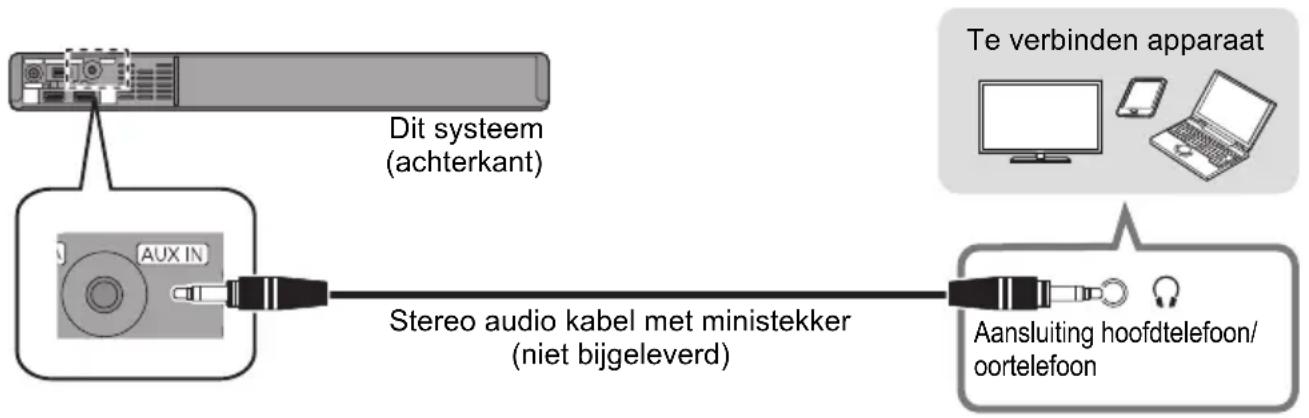

De AUDIO IN (AUX IN)-aansluiting gebruiken

U kurz dit toestel ook verbinden met gebruik van een stereo audiokabel met ministekker (niet bijgeleverd).

Zet de ingang van dit systemd op "AUX".

• Gebruik een (niet bijgeleverde) HDMI-kabel om een Blu-ray disc-recorder/-speler te verbinden.
• Als een (niet bijgeleverde) stereo audiokabel met ministekker verbonden is, worden het geluid met hoge resolutieuit gezonden met de kwaliteit van de CD-geluidsbron.
• De VIERA Link-functie van dit systeme ( 10 "Gekoppelde bedieningen met de TV (VIERA Link "HDAVI ControlTM")") kan nicht gebruikt worden.

Raadpleeg voor meer details over andere verbindsmethoden onderstaande website.

http://av.jpn/support.panasonic.com/support/global/cs/

(Deze website is alleen in het Engels.)

Gebruik van dit systeme

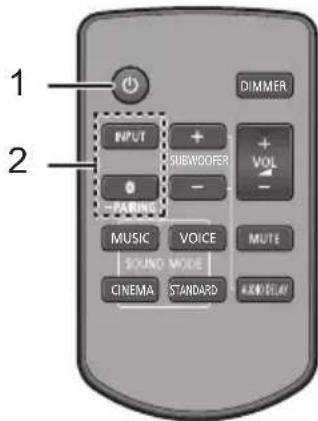

Voorbereidingen

• Schakel de TV en/of het aangesloten apparaat in.

1 Druk op [O] om dit system in te schakelen.

2 Kies de bron.

Druk op Omt te selecteren
[INPUT]	“HDMI(BD)”→“HDMI(TV)”→“AUX”↑—“3(Bluetooth®)←
[8]	“”(Bluetooth®)

■ Als 'als bron geselecteerd is

Op het Bluetooth®-apparaat:

Selecteer dit systeme als uitgangsbron van het aangesloten Bluetooth®-apparaat en start het afspelen.

■ Als "HDMI(BD)" als bron geselecteerd is

Op de TV en het aangesloten apparaat:

Selecteer de ingang van de TV voor dit systemen start het afspelen op het aangesloten apparaat.

Regelen van het volume van dit systeme

Druk op [+VOL - ]

• Ledere ingangsmodus heeft eenAPEte volume-instelling.

Selecteren van een geluidmodus

U kurz de geluidmodus veranderen door op de betreffende knop te drukken.

• Bevestig dat het HDMI(TV)-controlelampje en het AUX-controlelampje twee keer knipperen.

MUSIC: Maakt het geluid van muziekinstrumenten en liedjes duidelijker.

VOICE: Maakt de stemmen van nieduwsberachten en commentaar op sportwedstrijden duidelijker.

CINEMA: Produceert driedimensionaal geluid dat uniek is voor films.

STANDARD: Meest geschikt voor drama's en komedies.

Zet het geluiduit (mute)

Druk op [MUTE].

• Tijdens muting knipperen het HDMI(BD)-controllampje, het HDMI(TV)-controllampje en het AUX-controllampje gewiktijdig.
• Om te annuleren, opniew op de toets drukken of het volume afstellen.
• De muting worden geannuleerd als dit systemeuitgeschakeld worden.

Als dit systeem nichtaar behoren werkt of het geluid ongebruikelijk is,zet de instellenen dan opnieuw op de fabrieksinstellenen zodate het probleem misschien verholpen wordt. ( 13 "Terugkeren maar de fabrieksinstellenen.")

Als het probleem aanhoudt ( 13 "Geluid / Beeld")

• Als er geluid uit de luidsprekers van de TV komt, zet het volume van de TV dan op de laagste stand.
• De maximum volumeniveaus van de TV en dit systemd können verschillen.
• Schakel de ingang van de TV op TV Tuner om de TV als video- en audiobron te selecteren verwijl het apparaat afgespeeld worden dat met de HDMI AV OUT (TV (ARC))-aansluiting verbonden is. Als VIERA Link (HDMI) bovendien uitgeschakeld is, schakel de invoer van dit systemen dan op TV-modus.
• Om de TV als de audiobron te selecteren verwil het apparaat afgespeeld worden dat met de AUDIO IN (AUX IN)-aansluiting verbonden is, schakel de invoer van de TV dan op TV Tuner.

Gekoppelde bediedingen met de TV (VIERA Link "HDAVI ControlTM")

Wat is VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" is een handige functie die gekoppelde handelingen van dit apparaatieldsen een Panasonic TV (VIERA)onder"HDAVIControl". Ukunt deze functie gebruiken door de uitrusting met een HDMI-kabel aan te sluiten.Zie de handleiding van de aangesloten uitrusting voor details over de werking.

Wat u=kuntdoen met VIERA Link "HDAVI Control"

Om er zeker van te zijn dat de audio uit dit systemekomt, schakel dit systeme dan in met gebruik van de afstandsbediening van de TV en door home cinema te selecteren in het luidsprekermenu van het VIERA Link-menu. De beschikbaarheid en de werkung van de instellingen hunnen wisselen, afhankelijk van de TV. Raadpleeg de handleiding van de TV voor details.

Bediening van de luidsprekers

U kurz kiezen of de audio-output uit dit apparaat moet komen of uit de luidsprekers van de TV door gebruik te make n van de menuinstellenen van de TV.

Home Cinema

Dit systeem is actief.

• Als dit systeme op de stand-by-modus staat en de TV-luidsprekers worden in dit systeme veranderd in het VIERA Link-menu dan zal dit systeme automatisch ingeschakeld worden.
• U kunt het volume regelen met de volume- of muteknop op de afstandsbediening van de TV.
• Als u dit systeme uitschakelt, zullen de TV-luidsprekers automatisch geactiveerd worden.
• De audio zal automatisch uit dit systemem komen als de TV compatibel is met VIERA Link "HDAVI Control 4" of{nieuwer.

Televisie

De TV-luidsprekers zich actief.

Automatisch omschakelen van de invoer

Als de volgende handelingen uitgevoerd worden,
zal dit systeem het ingangskanaal automatisch op
de overeenkomstige bron zetten.

• Als het afspelen op een met HDMI verbonden apparaat start.*

• Als de TV-ingang veranderd worden.

• Als de instelling van de luidsprekeruitgang op de TV op dit systeme gezet worden, zullen de TV en dit system automatisch ingeschakeld worden (Inschakel-koppeling).

Uitschakel-koppeling

Als de TV uitgeschakeld worden, worden dit systeme ook automatisch uitgeschakeld (deze functie werkt nicht als Bluetooth® de bronze).

Automatische lip-sync functie

(�示HDAVI Control 3 of nieuwer)

Vertraging tessen audio en video worden automatisch afgesteld door toevoeging van een time-lag aan het uitgangskanaal van de audio, wat u in staat stelt soopele audio te ervaren voor het beeld.

• De informatatie over de vertraging worden automatisch ingesteld als de TV compatibel is met VIERA Link "HDAVI Control 3" of later en als VIERA Link ingeschakeld is.

• VIERA Link "HDAVI Control", is gebaseerd op de besturingsfuncties van HDMI, een industriestandaard befind als HDMI CEC (Consumer Electronics Control) en is een uneke functie die we hebben ontwikkeld en toegevoegd. Als zodanig kan de werking ervan met apparatuur van andere fabrikanten die HDMI CEC ondersteunen, nicht worden gegarandeerd.
• Dit toestel ondersteunt de "HDAVI Control 5"-functie. "HDAVI Control 5" is de standard voor Panasonic's HDAVI Control-compatiblele apparatuur. Deze standard is compatibel met Panasonic's conventionele HDAVI-apparatuur.
• Raadpleeg de afzonderlijke handleidingen van andere apparatuur van de fabrikant die de VIERA Link functie ondersteunt.

Bluetooth®-verbinding

Door de Bluetooth®-verbinding te gebruiken,kest u met dit systeme draadloos hier het geluid luisterend dat afkomstig is van een Bluetooth®-audio-apparaat.

• Raadpleeg de handleiding van het Bluetoothapparaat voormeer instructies over de verbinding met een Bluetooth®-apparaat.

Voorbereidingen

• Schakel het Bluetooth®-kenmerk van het apparaat in enplaats het apparaat vlak bij dit systeme.

Bluetooth® pairen

1 Druk op [3] om “” te selecteren.

• Als het "controlelampje snel knippert, ga dan maar stap 3.

2 Houd [8] ingedrukt tot het "8"-controlelampje snel knippert.

• Als het -controlelampje langzaam knippert, herhaal dan stap 2.

3 Selecteer "SC-SB10" in het Bluetooth- menu van het Bluetooth- apparatus.

• Indien u op het Bluetooth-apparaat om het password gesvraagd worden, voer dan "0000" in.
• Is het Bluetooth® apparaat eenmaal verbonden, dan za het “controlelampje stoppen met knipperen en gaan branden.

• U kunt tot 8 apparaten voor dit systeem registereren. Als een 9e apparaat gesaired wordt, za het apparaat dat het langst ongebruikt gebleven iservangen worden.

Verbinding makes met een gespaird Bluetooth®-apparaat

1 Druk op [3] om “” te selecteren.

• Als het -controlelampje brandt, is een Bluetooth -apparaat reeds met dit systeem verbonden. Maak de verbinding ongedaan. () hieronder
  2 Selecteer "SC-SB10" in het Bluetooth®-menu van het Bluetooth®-apparaat.

■ Afsluiten van een Bluetooth-appeaat

Houd [ingedrukt tot het " -ntrolelampje knippert.

• Dit system kan slechts met een apparaat per keer verbonden worden.

Geavanceerhandelingen

Automatische Stroomuitschakeling

Dit systeme wird automatisch uitgeschakeld wonneer gedurende ong. 19 minuten en 30 sec geen audio ingeoord worden en u het systeme nicht gebruikt.

1 Terwijl u op de “Aan”“Uit" afstandsbediening op HDMI(BD)

"Aan" "Uit"

[+ SUBWOOFER] drukt, druk u op dit systeem op [VOL -] en houd u deze langer dan 4 sec. ingedrukt

• De huidige modus za aangeduid worden door het overeenkomstige LED-controlelampje.

2 Wanner de huidige modus aangeduid wordt (ongeveer 20 sec), druk dan opniew op [+ SUBWOOFER].

• Deinstalling verandert telkens als op [+ SUBWOOFER] gedrukt worden.
• Het contrôlelampje van de geselecteerde instelling knippert gedurende 20 seconden waarna de instelleningenmodus verlaten worden.
• Deinstalling worden behouden totdat deze opniewveranderd worden.
• De fabrieksinstelling van deze functie is "Aan".

Bluetooth® Stand-by

Deze functie stelt u in staat verbinding te makeen met een gepadird Bluetooth®-apparaat als dit systeem op de standby-modus staat.

1 Terwijl u op de “Aan”“Uit" afstandsbedienin g op

"Aan" "Uit"

[SUBWOOFER -] drukt, druk u op dit systeem op [VOL -] en houd u deze langer dan 4 sec. ingedrukt

• De huidige modus za aangeduid worden door het overeenkomstige LED-controlelampje.

2 Wanner de huidige modus aangeduid wordt (ongeveer 20 sec), druk dan opnieuw op [SUBWOOFER -].

• Deinstalling verandert telkens als op [SUB WOOFER -] gedrukt worden.
• Het contrôlelampje van de geselecteerde instelling knippert gedurende 20 seconden waarna de instellengenmodus verlaten worden.
• Deinstalling worden behouden totdat deze opniewveranderd worden.
• De fabrieksinstelling van deze functie is "Aan".

Omschakelen van de Bluetooth® communicatiemodus

Verander de koppelingsmodus van de Bluetooth® verbinding om bij het type verbinding te passen. U kunt maar Modus 2 schakelen (prioriteit aan geluidskwaliteit) of maar Modus 1 (prioriteit aan connectiviteit), door onderstaande stappen te volgen.

1 Druk op []om “ ” teselecteren.

• Schakel de verbinding van uw apparaat van tevorenuit.

2 Terwijl u op de afstandsbediening op [DIMMER] drukt, druk u op dit systeme op [VO] langer dan 4 sec. in

"Modus 1" "Modus 2"

3 Wanner de huidige modus aangeduid wordt (ongeveer 10 sec), druk dan opniew op [DIMMER].

• Deinstalling verandert telkens als op [DIMMER] gedrukt worden.
• Het contrôlelampje van de geselecteerde instelling knippert gedurende 10 seconden waarna de instelingenmodus verlaten worden.
• Deinstalling worden behouden totdat deze opniewveranderd worden.
• De fabrieksinstelling van deze functie is "Modus 2".

VIERA Link (HDMI) uitschakelen (HDAVI ControlTM)

U kunt VIERA Link uitschakelen als de werkig bijvoorbeeld instabel wird terwijl een Niet-Panasonic apparatus dat compatibel is met HDMI verbonden is.

Terwijl u op de afstandsbediening op [MUTE] drukt, druk u op dit systeme op [VOL -] en houd u deze langer dan 4 sec. ingedrukt

• Alle lampjes zullen een keer knipperen als de volumebeperking uitgeschakeld worden.

• Als VIERA Link (HDMI) uitgeschakeld is, is de ARC-functionie nicht meer beschikbaar. Om de TV als bron te selecteren, dient u verbinding te makeen met een (niet bijgeleverde) stereo audiokabel met ministekker.
• Deinstallingteringudoenkerennaardefabrieksinstellingen. ( 13)
• De fabrieksinstelling van deze functie is "Aan".

De AUX-invoermodus omschakelen

U kunt de AUX-invoermodus (TV/Muziek) omschakelen door onderstaande stappen te volgen. Selecteer de "TV"-modus om verbinding met de TV te make of selecteer de "Music"-modus om verbinding met een muziekapparaat, enz., te make.

1 Terwijl u op de afstandsbedieni ng op [INPUT] drukt, druk u op dit systeem op [ langer dan 4 sec

"TV" "Muziek"

• De huidige modus za aangeduid worden door het overeenkomstige LED-controlelampje.

2 Wanner de huidige modus aangeduid wordt (ongeveer 20 sec), druk dan opnieuw op [INPUT].

• Deinstalling verandert telkens als op [INPUT] gedrukt worden.
• Het contrôlelampje van de geselecteerde instelling knippert gedurende 20 seconden waarna de instellengenmodus verlaten worden.
• De fabrieksinstalling van deze functie is "TV"-modus.

Code afstandsbediening

Als andere Panasonic producten op de afstandsbediening van dit systeme reageren, verander dan de code van de afstandsbediening op dit systeme en op de afstandsbediening zich.

Voorbereidingen

• Schakel alle andere Panasonic producten uiit.
  Schakel dit systeem in.

Verander de afstandsbediening maar code 2:

① Richt de afstandsbediening op de sensor van de afstandsbediening van dit system.
Houd [MUTE] en [VOL -] op de afstandsbediening langer dan 4 sec. ingedrukt.

• Alle controleampjes zullen 10 sec knipperen als de code van dit systeem veranderd worden.

• Om de code van de afstandsbediening op code 1 te zetten,要去en bovenstaande stappen herhaald worden maar要去el [VOL - ] door [VOL + ] verwangen worden.

De volumebeperking uitschakelen

Als een verlaagd volume u stoort, telkens wanner u het systeme inschakelt, is het bijvoorbeeld möglichk deze functie als volgt uit te schakelen:

Terwijl u op de afstandsbediening op [MUTE] drukt, druk u op dit systeme op [VOL + ] en houd u deze longer dan 4 sec. ingedrukt

• Alle lampjes zullen een keer knipperen als de volumebeperking uitgeschakeld worden.

• De fabrieksinstelling van deze functie is "Aan".
• Deinstallingteringudoenkerennarraderfabriekinstellingen. ( 13)

Oplossen van ongemakken

Voer eerst de onderstaande controlesuit voordat u het apparaat laut repareren. Als u over sommige punten twijfelt, of als de aangeduide oplossingen in onderstaande gids het probleem nicht verhelpen, raadpleeg dan uw verkoper voor instructies.

Bezoek voor meer gerichte hulp,
ondersteuning en advies over dit system:
http://av.jpn/support.panasonic.com/support/global/cs/
(Deze website is alleen in het Engels.)

Terugkeren maar de fabrieksinstelleningen.

Als dit systeme ingeschakeld is, houd [ / I] op dit systeem dan langer dan 4 sec ingedrukt. (Alle controleampjes zullen twee keer knipperen als dit systeem gereset worden.)

Als dit systeem Nietaar verwachting werkt,zet de instellingen dan opniew op de fabrieksinstellen gen zodat het probleem misschien verholpen worden.

• De code van de afstandsbediening zal opnieuw op "1" komen te staan als dit system opnieuw op de fabrieksinstelleningen gezet worden. Om de code van de afstandsbediening te veranderen, raadpleegt u pagina 12.

Algemene bediening

Geen stroom.

• Steek het netsnoer goed maar binnen. ( 7)
• Als de controleampjes knipperen en het systemeert onmiddelijk uitgeschakeld nadat u het ingeschakeld heeft, trek het netsnoer dan uit het stopcontact en raadpleeg uw verkoper.

• De batterij is leeg. Vervang de batterij met een neue. (⇒ 6)
• Het kan nodig+zijn om de code van de afstandsbediening opnieuw in te stellen nadat de batterij van de afstandsbediening verwisseld is. ( 12)
• Gebruik de afstandsbediening binnen het correcte werkbereik. (⇒ 5)
• De signaalsensor van de afstandsbediening ontvangt de signalen möglichn Niet als hij bloatgesteld worden aanrechtstreeks zonlicht of sterk Licht van een neolamp.
• Het is möglich dat het isolatiefolie nicht verwijderd is. Verwijder het isolatiefolie. (⇒ 6)

Het "AUX"-controllampje knippert snel.

Schakel dit systeem uit en trek het netsnoer eerst uit het stopcontact en raadpleeg dan uw verkoper. Beschrijf de status van het LED-controlelampje wanneer u de verkoper raadpleegt.

Het system wordt automatisch op stand-by geschakeld.

De functie "Automatische Stroomuitschakeling" is ingeschakeld. Dit systeme zal na ong. 19 minuten en 30 sec. automatisch waar de stand-by-modus schakelen als geen signalb binnenkomt en geen handeling verricht worden. Raadpleeg pagina 11 om deze functie uit te schakelen.

• Is de HDMI-kabel op omgewisselde wijze verbonden met de IN- en OUT-aansluitingen? Schakel dit systeme uit, trek het netsnoer uit het stopcontact en verbindt de HDMI-kabel opnieuw.
• Als het AUX-controlelampje knippert met een patroon van drie keer twee keer knipperen gevolgd door een pauze, dan is de afstandsbedieningscode van dit systemd anders dan die van de afstandsbediening. Stel de afstandsbedieningscode opnieuw in.

• Dit kan optreden als de HDMI-verbindingen veranderdijken, na het uitvallen van de stroom of nadat het netsnoor losgemaakt is. Probeer het volgende: Nadat de TV (VIERA) en dit systeme met een HDMI-kabel met elkaar verbondenijken en de TV (VIERA) ingeschakeld is, sluit het netsnoor van dit systeme dan af terwijl het systeme ingeschakeld blijft, en sluit het netsnoor waar aan.

Geluid / Beeld

Het geluid van de TV worden nicht uit dit systeme gehoord.

Er worden geen geluid (of beeld) uit gezonden, zichs nadat het verbonden apparaat het afspelen gestart heeft.

Schakel demutinguit. ( 9)
- Controller de aansluitingen met de andere apparaten. ( 7)
Schakel dit apparaat UIT en wee in.
- Als dit systeme met een HDMI-kabel met een TV verbonden is, controlleren dan of de HDMI-aansluiting van de TV het etiket "HDMI (ARC)" heeft. Is dat Niet het geval dan kan het geluid van de TV Niet uit dit systeme komen. Als een TV gebruikt worden met een HDMI-aansluiting zonder het etiket "ARC", verbind de aansluiting van de koptelefoo/oortelefoo van de TV dan met de AUDIO IN (AUX IN)-aansluiting, met gebruik van een stereo audiokabel met ministekker (niet bijgeleverd). ( 8, "De AUDIO IN (AUX IN)-aansluiting gebruiken")
- Als dit systeme verbonden is met een Panasonic TV (VIERA) en u schakelt dit systeme in door hetrechtstreeks te bedieren, dan komt het geluid möglichnestuiit dit systeme. Schakel dit systeme in dit geval in via VIERA Link door de afstandsbediening van de TV (VIERA) te gelebruiken.
- Als de aansluitingen correct zijn, zou er een probleem met de kabels{kunnen zijn. Breng de aansluiting opnieuw tot stand met andere kabels.
- Controller de instellingen van de audio-output op het aangesloten apparaat.

Het volume is laag wanner het systeem ingeschakeld worden.

Als dit systeme uitgeschakeld is met de volume-instelling in de bovenste helft (boven 50), zal dit system automatisch het volume verlagen tot op de helft (50) wanner dit systeme ingeschakeld worden. ( 12)

Er is geen geluid.

De stroom van dit system wordt automatisch ingeschakeld.

(Wanneer het systeme een probleem detecteert, worden een veiligheidsmaatregel geactiveerd en worden het systeme automatisch maar de stand-by-modus geschakeld.)

• Er is een probleem met de versterker.
  Is het volume erg hoog?
  Zo ja, zet het volume dan lager.
• Staat dit apparaat op een extreme warme plek? Zo ja, verplaats het apparaat dan maar een koelere plek en wacht eenaar minuten en probeer het dan opnieuw aan te zetten.
• Afhankelijk van de gezebruekte combinatie van TV en verbonden apparaat, kan de audio tjdelijkuitgeschakeld worden als de TV uit- en ingeschakeld wordt of als de ingang omgeschakeld worden.
• Als het HDMI(BD)-controlelampje en het HDMI(TV)-controlelampje branden en het AUX-controlelampje blijft knipperen, worden HDCP 2.2 Niet door de HDMI-aansluiting of door de set-up van de TV ondersteund. raadpleeg de gebruiksaanwijzing van de TV voor details.

Bluetooth®

Het piren kan nicht uitgevoerd worden.

Controleer de toestand van het Bluetooth®-apparaat.

Het apparaat kan nicht aangesloten worden.

• Het pairen van het apparaat verliep zondersucces de registratie werdervangen.Probeer het apparaat opnieuw te pairen. ( 11)
• Het kan zichn dat dit systemd op een ander apparaat aangesloten is. Sluit het andere apparaat af en probeer het apparaat opnieuw te pairen.

Het apparaat is aangesloten maar er komt geen audio uit dit system.

Voor sommige ingebouwde Bluetooth®-apparaten dient u de audio-uitgang met de hand op "SC-SB10" te zetten. Lees voor details de handleiding van het apparaat.

Het geluid wordt onderbroken.

• Het apparatus bevindt zich buiten het communicatiebereik van 10m . Plaats het Bluetooth®-apparaatDICHTBij dit systeme.
• Verwijder alle obstakels:tussen dit systemen en het apparaat.
• Andere apparaten die van de 2,4 GHz-frequentieband gebruik make (draadloze router, magnetronoven, draadloze telefoons, enz.)veroorzaken interferentie. Breng het Bluetooth®-apparaatDICter bij het systemen op afstand van andere apparaten.

Licentie

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijkke merken door Panasonic Corporation vindt plaats onder licentie. Andere handelsmerken en handelsnamen zijn die van de respectievelijke eigenaren.

De begrippen HDMI en HDMI High-Definition Multimedia Interface, en het HDMI Logo+zijn handelsmerken of geregistreeerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.

HDAVI Control™ is een handelsmerk van Panasonic Corporation.

Alleen van toepassing op HDMI AV OUT (TV (ARC))

Zie voor DTS-octrooien http://patents.dts.com.
Gefabricieerd onder licentie van DTS Licensing Limited DTS, het Symbool, en DTS en het Symbool samen, zich geregistreeerde handelsmerken van DTS, Inc. © DTS, Inc.
Alle rechten voorbehonden.

DOLBY AUDIO

Dolby, Dolby Audio en het dubbele-D-symbool zich handelsmerken van Dolby Laboratories.

Technische gegevens

VERSTERKERGEDEELTE

RMS-uitgangsstroom (niet-simultane drive)

Front ch (L, R ch)

10 W per kanaal (1 kHz, 10 %, 6 Ω)

Subwoofer kanaal

20 W (100 Hz, 10 %, 3 Ω)

Totaal RMS-uitgangsvermogen

40W

LUIDSPREKERGEDEELTE

Voorluidsprekers (ingebouwd, L/R)

Volledig bereik

4 cm conusype × 1/kan .

Tweeter

1,4 cm koepeltype × 1/ kan.

Impedantie (Totaal)

6Ω

Subwoofoers (ingebowd)

Woofer

8 cm conustype × 1

Impedantie (Totaal)

3Ω

Passieve radiator

8cm × 2

Bluetooth®

Bluetooth® systemspecificatie

Bluetooth® Ver. 2.1+EDR

Draadloze apparatusuurclassificatie

Klasse 1

Ondersteunde profielen

A2DP

Ondersteunde codec

SBC

Frequenieband

2,4 GHz-band FH-SS

Bedieningsafstand

Ong. 10 m gezichtslijn

AANSLUITINGEN

HDAVI Control

Dit apparaat ondersteunt de functie "HDAVI Control 5".

HDMI AV-ingang (BD/DVD) 1

Input-connector type A (19 pinnen)

HDMI AV-uitgang (TV (ARC)) 1

Output-connector type A (19 pinnen)

Alleen voor update 1

AUX-ingang 1

Type aansluiting 3,5mm Stereo mini

Bemonsteringsfrequentie

(HDMIARC)

Stroomverbruik in stand-byfunctie

Als "Netwerk Stand-by" op "OFF" staat

Ong. 0,3 W

Als "Netwerk Stand-by"* op "ON" staat

Ong. 0,5 W

(met inbegrip van maar buiten stekende delen)

Ong. 431× 52× 134mm

Massa

Ong. 1,8 kg

Bedrijfstemperatuurbereik

0^ C tot + 40^ C

Bedrijfsvochtigheidsbereik

20% tot 80% RH (geen condensatie)

• "Network Stand-by" betekent "Bluetooth® Stand-by" en "VIERA Link".
• De specificaties können zonder waarschuwing vooraf worden gewijzigd.
  Gewicht en afmetingen zijn bij benadering.
• De totale harmonische verrorming worden gemeten door een digitale spectrumanalystor.

English

Het ontdoen van oude apparatuur en batterijen.

Enkel voor de Europese Unie en landen met recycle systemen.

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten beteken dat gebruike elektrische en elektronische producten en batterijen nicht samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, felieve deze in te leveren bij de desbeteffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentièle negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling=kunt u contact opnemen met uwplaatselijke gemeente.

Afhankelijk van uw nationale wetgeving konnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Let op: het batterij symbol (Onderstaand symbol).

Dit symbolism kan in combinatie met een chemisch symbolism gekruikt worden. In dit geval volstaan de eisen, die zich vastgesteld in de richtlijnen van de desbetreffende chemische stof.

English

Conformiteitsverklaring (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product conform de essentiele eisen en andere relevante bepalingen van Richtlijn 2014/53/EU is.

Klanten können een kopie van de originele DoC voor unsere RE-producten downloaden vanaf荃 WeC-server:

http://www.doc.panasonic.de

Neem contact op met de bevoegde vertegenwoordiger:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Duitsland

Type draadloos Frequentieband	Maximum stroom (dBm e.i.r.p.)
Bluetooth® 2402 - 2480 MHz 10 dBm
