SBC700E - Lautsprecher PANASONIC - Kostenlose Bedienungsanleitung

Marke	PANASONIC
Modell	SB-C700
Produkttyp	Koaxialer 2-Wege-Lautsprecher mit Bassreflex
Abmessungen (B × H × T)	220 mm × 336 mm × 286 mm (Gitter und rückseitige Anschlüsse inbegriffen)
Gewicht	Ca. 8,5 kg
Tieftöner	16 cm (6 1/2") Flachtyp × 1
Hochtöner	1,9 cm (3/4") Kalottentyp × 1
Impedanz	4 Ω
Zulässige Leistung (IEC)	100 W (max) / 50 W (Nenn)
Schalldruckpegel	85 dB (2,83 V/m) / 82 dB (W/m)
Frequenzgang	40 Hz - 100 kHz (-16 dB) / 45 Hz - 80 kHz (-10 dB)
Übergangsfrequenz	2,5 kHz
Betriebstemperatur	0 °C bis +40 °C
Relative Luftfeuchtigkeit bei Betrieb	20 % bis 80 % (ohne Kondensation)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Auf einer ebenen Fläche aufstellen. Nicht an der Decke oder Wand aufhängen. Keine Gegenstände in die Öffnungen stecken.
Mitgeliefertes Zubehör	2 Lautsprechergitter, 2 Lautsprecherkabel
Garantie	3 Jahre Teile und Arbeit (Kanada)

Häufig gestellte Fragen - SBC700E PANASONIC

Wo sollten die Lautsprecher für die beste Klangqualität aufgestellt werden?

Stellen Sie die Lautsprecher auf eine ebene, stabile Fläche, mindestens 5 cm von Wänden entfernt, um die rückseitigen Öffnungen nicht zu blockieren. Platzieren Sie sie im gleichen Abstand zu Ihrer Hörposition und richten Sie sie auf sich aus. Für optimale Bässe stellen Sie den Abstand zur Vorderwand zwischen 30 und 60 cm ein.

Wie schließe ich die Lautsprecherkabel an?

Abisolieren Sie die Kabelenden, schrauben Sie die Anschlüsse auf der Rückseite des Lautsprechers auf, stecken Sie die Drähte in die Löcher unter Beachtung der Polarität (rot für +, schwarz für -) und ziehen Sie sie wieder fest an. Achten Sie darauf, die Drähte nicht kurzzuschließen.

Was tun, wenn der Ton plötzlich aussetzt?

Reduzieren Sie die Lautstärke des Verstärkers. Überprüfen Sie die Quelle und die Anschlüsse. Wenn kein Problem festgestellt wird, setzt sich der Schutzschalter nach einigen Minuten automatisch zurück. Vermeiden Sie danach, die Lautstärke übermäßig zu erhöhen.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigem Schmutz wischen Sie mit einem gut ausgewrungenen feuchten Tuch und trocknen Sie dann mit einem trockenen Tuch. Verwenden Sie niemals Lösungsmittel wie Alkohol, Verdünner oder Haushaltsreiniger.

Kann ich die Lautsprecher an der Wand oder Decke befestigen?

Nein, die Lautsprecher sind nur für die Bodeninstallation auf einer ebenen Fläche ausgelegt. Das Aufhängen oder Befestigen an der Wand könnte zu einem Herunterfallen und Verletzungen führen.

Welche Verstärkerleistung wird empfohlen?

Diese Lautsprecher unterstützen eine maximale Eingangsleistung von 100 W (IEC) und eine Nennleistung von 50 W. Verwenden Sie einen geeigneten Verstärker und vermeiden Sie es, einen kleinen Verstärker in Verzerrung zu treiben, da dies die Lautsprecher beschädigen könnte.

Kann ich nur einen Lautsprecher verwenden?

Ja, Sie können einen Lautsprecher in Stereo oder Mono verwenden, aber um die volle Stereobühne zu genießen, wird empfohlen, beide identischen Lautsprecher zu verwenden.

Sind die Lautsprechergitter abnehmbar?

Ja, die Gitter sind abnehmbar und werden mit Magneten befestigt. Entfernen Sie vor der Verwendung die Anleitungsetiketten. Achten Sie darauf, sie korrekt zu installieren (die Markierung 'Upper' oben), um die Klangqualität nicht zu beeinträchtigen.

Was tun, wenn ein Gegenstand in die Bassreflexöffnung fällt?

Versuchen Sie nicht, ihn selbst zu entfernen. Schalten Sie den Verstärker aus und wenden Sie sich an einen qualifizierten Techniker. Das Einführen von Gegenständen in die Öffnung kann einen Brand oder Verletzungen verursachen.

Wo befindet sich die Seriennummer des Lautsprechers?

Die Modellnummer und die Seriennummer befinden sich auf dem Typenschild an der Unterseite des Lautsprechers (Produktkennzeichnung). Notieren Sie sie für etwaige Kundendienstanfragen.

BEDIENUNGSANLEITUNG SBC700E PANASONIC

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

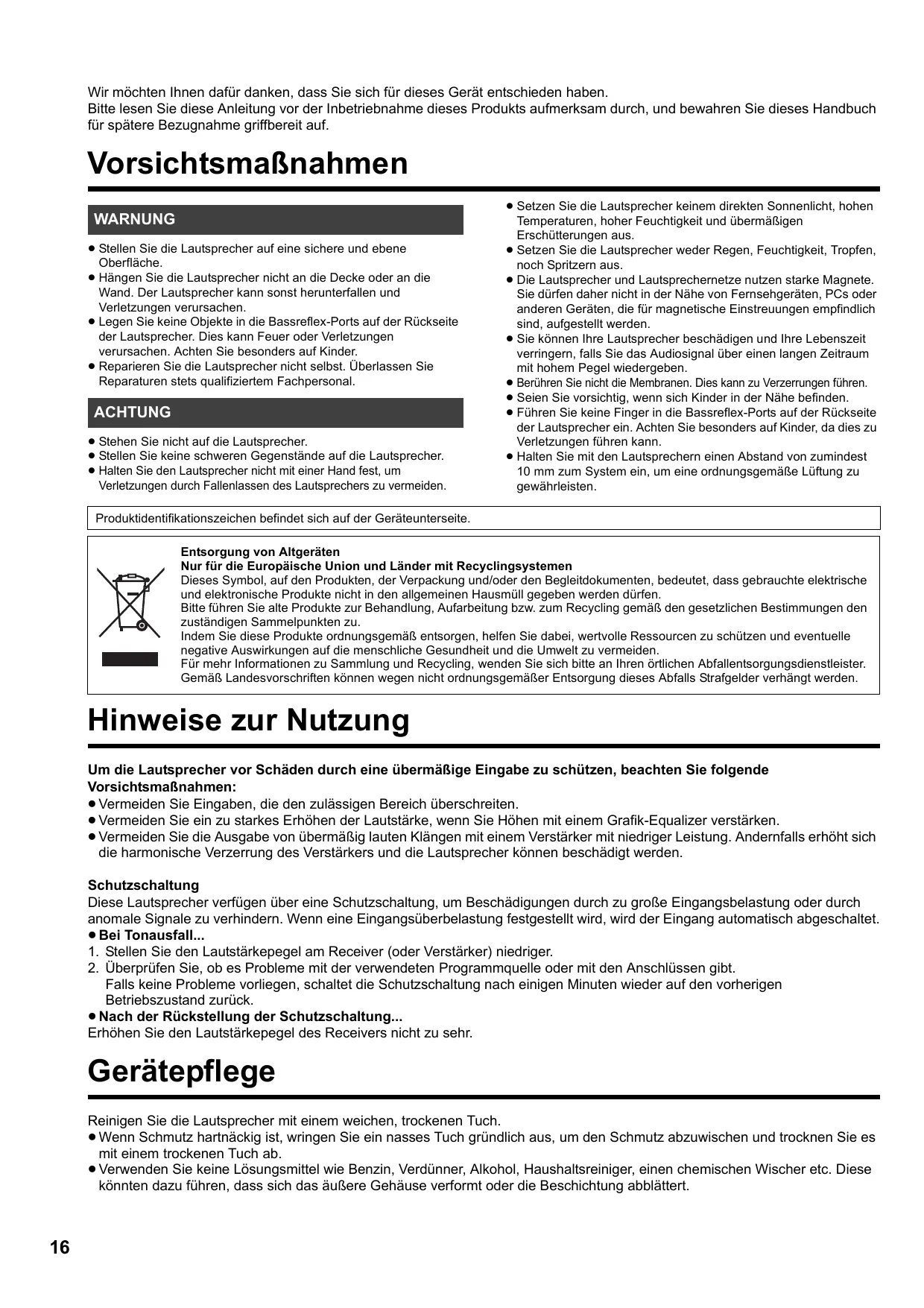

Vorsichtsmaßnahmen

WARNUNG

• Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche.
• Hängen Sie die Lautsprecher nicht an die Decke oder an die Wand. Der Lautsprecher kann sonst herunterfallen und Verletzungen verursachen.
• Legen Sie keine Objekte in die Bassreflex-Ports auf der Rückseite der Lautsprecher. Dies kann Feuer oder Verletzungen verursachen. Achten Sie besonders auf Kinder.
• Reparieren Sie die Lautsprecher nicht selbst. Überlassen Sie Reparaturen stets qualifiziertem Fachpersonal.

ACHTUNG

• Stehen Sie nicht auf die Lautsprecher.
• Stellen Sie keine schweren Gegenstände auf die Lautsprecher.

• Halten Sie den Lautsprecher nicht mit einer Hand fest, um Verletzungen durch Fallenlassen des Lautsprechers zu vermeiden.

• Setzen Sie die Lautsprecher keinem direkten Sonnenlicht, hohen Temperaturen, hoher Feuchtigkeit und übermäßigen Erschütterungen aus.

• Setzen Sie die Lautsprecher weder Regen, Feuchtigkeit, Tropfen, noch Spritzern aus.
• Die Lautsprecher und Lautsprechernetze nutzen starke Magnete. Sie dürfen daher nicht in der Nähe von Fernsehgeräten, PCs oder anderen Geräten, die für magnetische Einstreuungen empfindlich sind, aufgestellt werden.
• Sie können Ihre Lautsprecher beschädigen und Ihre Lebenszeit verringern, falls Sie das Audiosignal über einen langen Zeitraum mit hohem Pegel wiedergeben.
• Berühren Sie nicht die Membranen. Dies kann zu Verzerrungen führen.
• Seien Sie vorsichtig, wenn sich Kinder in der Nähe befinden.
• Führen Sie keine Finger in die Bassreflex-Ports auf der Rückseite der Lautsprecher ein. Achten Sie besonders auf Kinder, da dies zu Verletzungen führen kann.
• Halten Sie mit den Lautsprechern einen Abstand von zumindest 10 mm zum System ein, um eine ordnungsgemäße Lüftung zu gewährleisten.

Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweise zur Nutzung

Um die Lautsprecher vor Schäden durch eine übermäßige Eingabe zu schützen, beachten Sie folgende Vorsichtsmaßnahmen:

• Vermeiden Sie Eingaben, die den zulässigen Bereich überschreiten.
• Vermeiden Sie ein zu starkes Erhöhen der Lautstärke, wenn Sie Höhen mit einem Grafik-Equalizer verstärken.
• Vermeiden Sie die Ausgabe von übermäßig lauten Klängen mit einem Verstärker mit niedriger Leistung. Andernfalls erhöht sich die harmonische Verzerrung des Verstärkers und die Lautsprecher können beschädigt werden.

Schutzschaltung

Diese Lautsprecher verfügen über eine Schutzschaltung, um Beschädigungen durch zu große Eingangsbelastung oder durch anomale Signale zu verhindern. Wenn eine Eingangsüberbelastung festgestellt wird, wird der Eingang automatisch abgeschaltet.

- Bei Tonausfall...

1. Stellen Sie den Lautstärkepegel am Receiver (oder Verstärker) niedriger.
2. Überprüfen Sie, ob es Probleme mit der verwendeten Programmquelle oder mit den Anschlüssen gibt. Falls keine Probleme vorliegen, schaltet die Schutzschaltung nach einigen Minuten wieder auf den vorherigen Betriebszustand zurück.

- Nach der Rückstellung der Schutzschaltung...

Erhöhen Sie den Lautstärkepegel des Receivers nicht zu sehr.

Gerätepflege

Reinigen Sie die Lautsprecher mit einem weichen, trockenen Tuch.

• Wenn Schmutz hartnäckig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen und trocknen Sie es mit einem trockenen Tuch ab.
• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer etc. Diese könnten dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblättert.

Vorsichtsmaßnahmen....16

Hinweise zur Nutzung...... 16

Gerätepflege 16

Zubehör....17

Über dieses Gerät....17

Installation 18

Anschlüsse 20

Technische Daten....21

Hinweise zu Beschreibungen in dieser Bedienungsanleitung

- Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden.

Zubehör

□ 2 x Lautsprechernetze

□ 2 x Lautsprecherkabel

- Stand der in dieser Gebrauchsanweisung aufgeführten Produktnummern ist Oktober 2014. Änderungen vorbehalten.

Über dieses Gerät

■ Namen der Lautsprecherteile und -funktionen

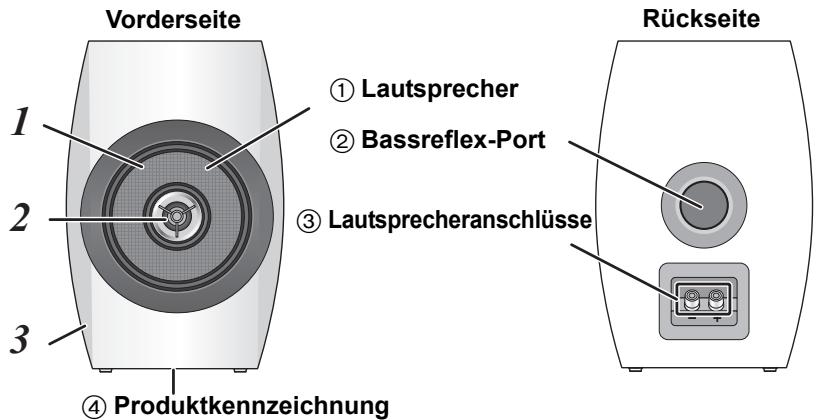

Vorderseite ① Lautsprecher ② Bassreflex-Port ③ Lautsprecheranschlüsse Rückseite 1 2 3 ④ Produktkennzeichnung

• Die Modellnummer befindet sich auf der Produktkennzeichnung unten an diesem Gerät.

1 Flaches 2-Wege-Koaxiallautsprechergerät

Das neu entwickelte flache 2-Wege-Koaxiallautsprechergerät (Woofer, Tweeter) realisiert eine Punktschallquelle, die glatte Richtcharakteristiken über den gesamten Frequenzbereich bietet.

2 Kuppel-Tweeter, der Frequenzen wiedergeben kann bis zu 100 kHz

Die leichte Aluminium-Membran erlaubt die Klangwiedergabe über einen extrem breiten Frequenzbereich, der sich bis zu 100 kHz erweitert.

2 Hochsteifes Gehäuse in Entasis-Form

Das Gehäuse wurde entwickelt, um unerwünschte Vibrationen, Beugungsreflexe und Stehwellen zu vermeiden, und es ermöglicht die Wiedergabe von klangtreuen und reichen Geräuschen.

■ Empfohlene Geräte

Wir empfehlen die Verwendung von Technics-Geräten (Sonderzubehör) für eine überragende Audioqualität.

Produktname	Modellnummer
Netzwerk-Audio-Player	ST-C700
CD-Spieler	SL-C700*
Integrierter Stereo-Verstärker	SU-C700

* Dieses Produkt wird im März 2015 veröffentlicht.

z.B.

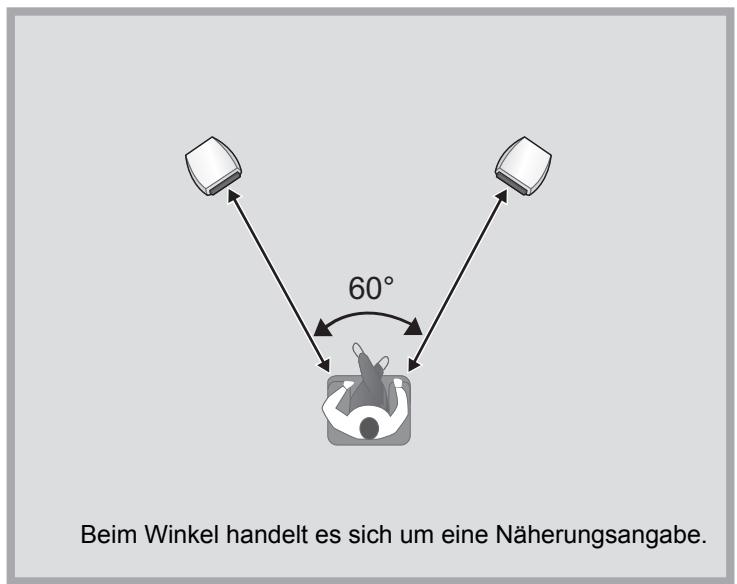

60° Beim Winkel handelt es sich um eine Näherungsangabe.

• Stellen Sie die Lautsprecher in etwa derselben Distanz zur Hörposition auf.
• Die Lautsprecher erzeugen Bassklänge über die Bassreflex-Ports auf der Rückseite sowie der Vorderseite. Installieren Sie die Lautsprecher mindestens 5 cm von den Wänden entfernt, sodass diese nicht die Bassreflex-Ports bedecken.

■ Für eine optimale Positionierung

Die Qualität und Lautstärke des Bassklangs, die Leistung der Klanglokalisierung, die Klanglandschaft sowie andere Faktoren, die die Audioqualität bestimmen, variieren je nach Installationsstandort dieses Geräts, der Hörposition, den Raumbedingungen sowie anderen Faktoren. Beachten Sie bei der Installation der Lautsprecher die folgenden Informationen.

Bestimmung eines Installationsstandorts.

• Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche.
• Um die Lücke der Audioqualität zwischen dem linken und rechten Lautsprecher zu minimieren, installieren Sie diese so, dass die akustischen Bedingungen (Sound-Reflexion und -Absorption) um diese herum dieselben sind.

Anpassung der Entfernungen zwischen der Rückseite der Lautsprecher und der Wände

Wenn Sie die Lautsprecher nahe an einer Wand oder in einer Ecke installieren, ist der Bassklang kraftvoller; befinden sich die Lautsprecher jedoch zu nahe daran, können sich die Leistung der Klanglokalisierung und die Klanglandschaft verschlechtern. Passen Sie in diesem Fall den Abstand zwischen den Lautsprechern und der Vorderwand an, der zwischen 30 cm bis 60 cm betragen sollte. (Bitte beachten Sie, dass der Abstand zwischen den Lautsprechern und den Seitenwänden größer als 60 cm sein sollte.)

Anpassung der Höhe und des Winkels der Lautsprecher

Platzieren Sie die Lautsprecher mit Hilfe von Ständern oder ähnlichen Elementen auf einer Höhe, die etwa der Ohrenhöhe des Hörers entspricht. Richten Sie die Vorderseite der Lautsprecher in Richtung des Hörers aus. Durch das Befolgen dieser Schritte können die Lautsprecher eine präzisere Klanglokalisierung erzielen.

Anpassung der Raumakustik und Lautsprecheranordnung

Je nach Raumumgebung (einschließlich der Größe und Form des Raums, der Entfernung zu den Wänden und dem Schallpegel), können bestimmte Klänge überspitzt oder unterdrückt werden, sodass diese schwer zu hören sind. In solchen Fällen kann das Anpassen des Schallpegels durch das Bewegen der Lautsprecher, das Ändern Ihrer Hörposition oder das Bedecken der Wände oder Fenster mit dicken Vorhängen dabei helfen, das Problem zu lösen.

Anbringen und Entfernen der Lautsprechernetze

Die Lautsprecher werden mit Lautsprechernetzen geliefert, welche die Lautsprechergeräte vor Staub schützen. Verwenden Sie Magnete, um die Lautsprechernetze an den Lautsprechern zu befestigen.

• Bringen Sie jedes Lautsprechernetz so an, dass der obere Bereich der Rückseite, das mit [Upper] gekennzeichnet ist, am oberen Bereich der einzelnen Lautsprecher angebracht ist.
• Hinweis-Etiketten befinden sich im oberen Bereich der einzelnen Lautsprechernetze. Entfernen Sie diese vor der Nutzung.

Lautsprecher (Vorderseite)

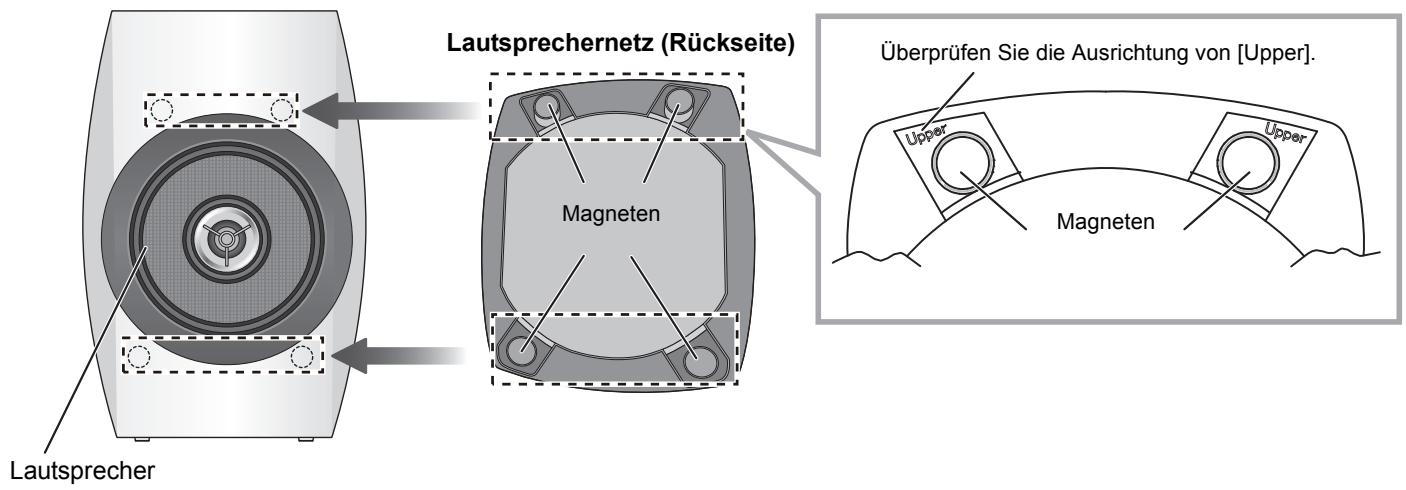

Lautsprechernetz (Rückseite) Magneten Überprüfen Sie die Ausrichtung von [Upper]. Upper Upper Magneten Lautsprecher

RICHTIG

- Bringen Sie die Lautsprechernetze so an, dass sie die Lautsprechergeräte vollständig bedecken.

FALSCH

- Werden die Lautsprechernetze falsch herum angebracht, kann dies zur Verschlechterung der Klangqualität führen.

Anschließen der Lautsprecherkabel

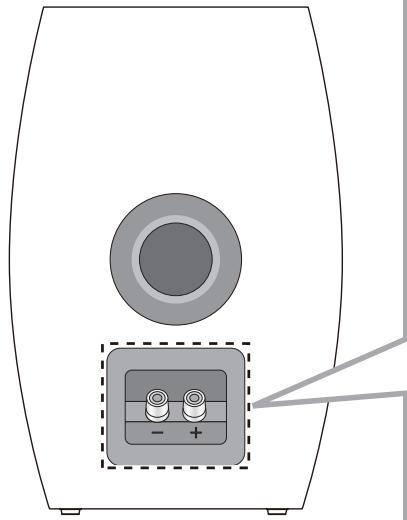

Lautsprecher (Rückseite)

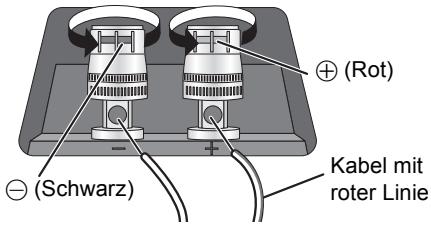

① Drehen Sie die Isolierung, die die Enden der Lautsprecherkabel bedeckt, um diese abzuziehen.

② Drehen Sie die Knöpfe, um sie zu lösen, und führen Sie die Kerndrähte in die Löcher ein.

⊕ (Rot) ⊖ (Schwarz) Kabel mit roter Linie

③ Ziehen Sie die Knöpfe fest.

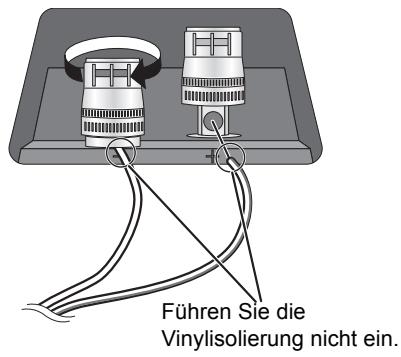

Führen Sie die Vinylisolierung nicht ein.

- Achten Sie darauf, die Polarität der Lautsprecherdrähte nicht zu überkreuzen (Kurzschluss) oder umzukehren, da dies zur Beschädigung des Verstärkers führen kann.

FALSCH

- Überprüfen Sie die Farben der Lautsprecherkabel (mitgeliefert), damit Sie den linken und den rechten Lautsprecher richtig verbinden. Eine falsche Verbindung kann die Lautsprecher beschädigen.

Anschluss über einen Verstärker

• Schalten Sie den Verstärker aus und ziehen Sie dessen Netzkabel, bevor Sie den Verstärker anschließen.
• Detaillierte Informationen finden Sie in der Bedienungsanleitung des Verstärkers.

z.B.

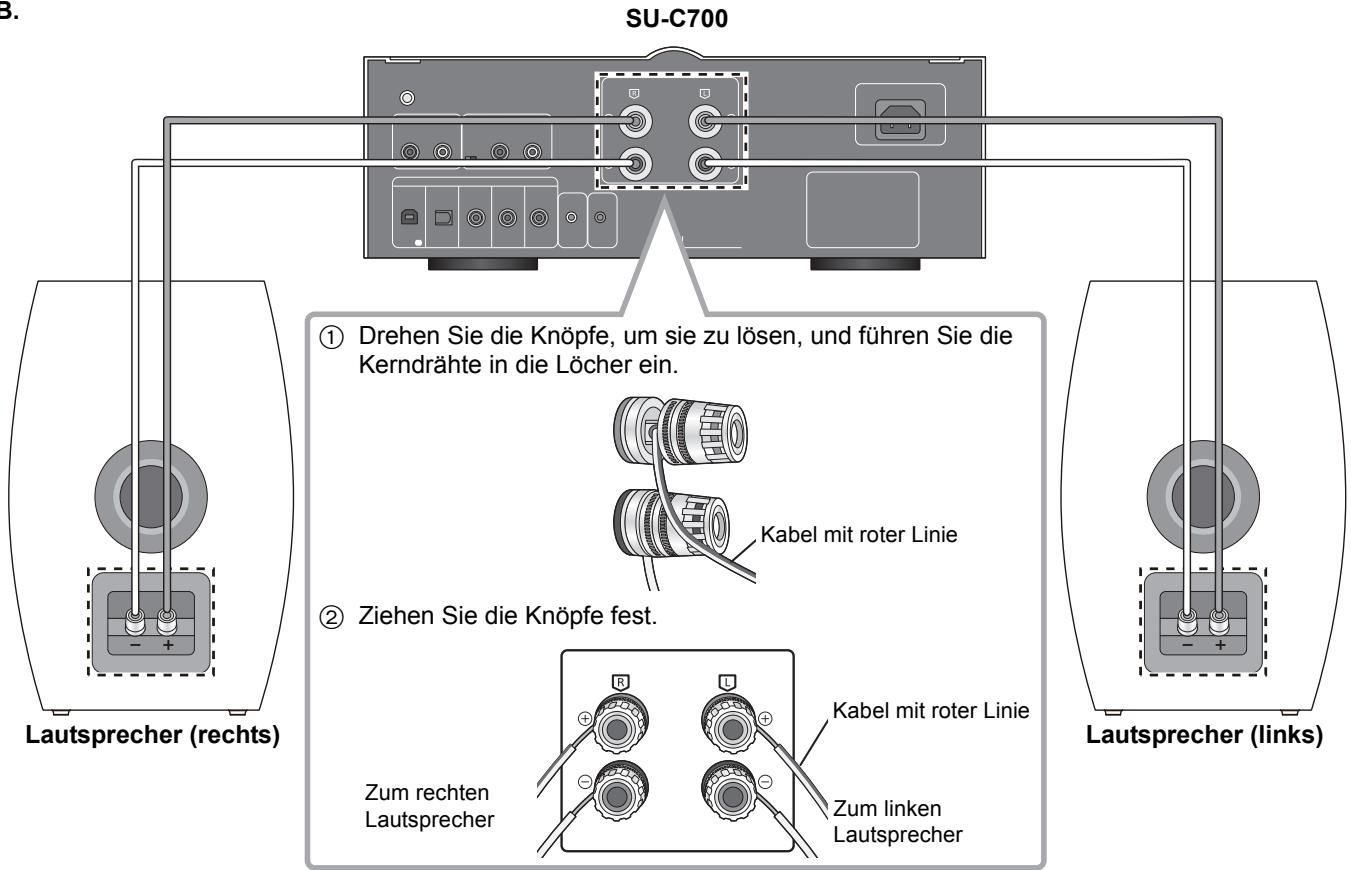

SU-C700 ① Drehen Sie die Knöpfe, um sie zu lösen, und führen Sie die Kerndrähte in die Löcher ein. Kabel mit roter Linie ② Ziehen Sie die Knöpfe fest. Zum rechten Lautsprecher Kabel mit roter Linie Zum linken Lautsprecher Lautsprecher (rechts) Lautsprecher (links)

• Bewegen Sie den Lautsprecher nicht, während die Lautsprecherkabel angeschlossen sind. Dies kann zu einem Kurzschluss führen.
• Wenn die Verbindungen hergestellt wurden, ziehen Sie leicht an den Lautsprecherkabeln, um sicherzustellen, dass diese fest verbunden sind.
• Verdrahten Sie die Polarität (+/-) der Anschlüsse richtig. Andernfalls können die Stereo-Effekte beeinträchtigt werden oder es kann zu Fehlfunktionen kommen.

Technische Daten

Typ

Lautsprechereinheit

Woofer

Tweeter

Impedanz

Eingangsleistung (IEC)

Schalldruckpegel

Frequenzbereich

Übergangsfrequenz

Abmessungen (B×H×T)

Gewicht

Betriebstemperaturbereich

Betriebsfeuchtigskeitsbereich

2-Wege-Koaxialsystem mit 2-Lautsprecher-Bassreflex

16 cm Flachtyp×1

1,9 cm Kegeltyp×1

4 Ω

100 W (MAX)

50 W (RATED)

85 dB (2,83 V/m)

82 dB (W/m)

40 Hz bis 100 kHz (-16 dB)

45 Hz bis 80 kHz (-10 dB)

2,5 kHz

220 mm×336 mm×286 mm (einschließlich 8 mm und Rückanschluss-Knopf 5 mm)

Ca. 8,5 kg

0 °C bis +40 °C

20 % bis 80 % Rel. Feuchte (keine Kondensbildung)

• Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten.
• Die Gewichtsangaben und Abmessungen sind ungefähre Werte.

Driftstemperaturinterval
