Tipo	Altavoz de 6 unidades, 3,5 vías, tipo bass-reflex
Dimensiones (An × Al × Pr)	408 mm × 1260 mm × 522 mm
Peso	Aproximadamente 72 kg (159 lb)
Impedancia	4 Ω
Potencia de entrada (IEC)	300 W (MÁX), 150 W (nominal)
Nivel de presión sonora	88 dB (2,83 V/m) ; 85 dB (W/m)
Rango de frecuencias	20 Hz a 100 kHz (-16 dB) ; 28 Hz a 90 kHz (-10 dB)
Frecuencia de cruce	300 Hz, 3 kHz
Altavoces de graves	4 × cono 16 cm (6 1/2 pulg)
Altavoz de medios/agudos	Coaxial plano 16 cm (6 1/2 pulg) × 1 / cúpula 2,5 cm (1 pulg) × 1
Tipo de gabinete	Forma curvada de alta rigidez
Temperatura de funcionamiento	0 °C a +40 °C
Humedad de funcionamiento	20 % a 80 % HR (sin condensación)
Accesorios incluidos	4 púas, 4 soportes para púas, 1 rejilla, 2 cables cortos
Conectores	Toma de bi-cableado (HF+/- y LF+/-)
Mantenimiento	Limpiar con el paño incluido; para suciedad, paño húmedo luego seco; no usar disolventes
Seguridad	No desmontar, no colocar sobre superficie inestable, mantener las púas fuera del alcance de los niños

Preguntas frecuentes - SB-R1-E PANASONIC

¿Cómo instalar las púas debajo del altavoz?

Incline el altavoz hacia atrás (con dos personas) y atornille las púas en los agujeros de los pies delanteros. Coloque los soportes para púas debajo, luego vuelva a colocar el altavoz derecho. Repita para los pies traseros inclinando hacia adelante. Use una alfombra gruesa para proteger el suelo.

¿Puedo usar un cable de altavoz común?

Sí, los altavoces no vienen con cables. Use cables de altavoz comerciales. Asegúrese de respetar la polaridad (+/-) y no cortocircuitar los hilos.

¿Qué es la conexión bi-cableado?

El bi-cableado consiste en conectar por separado los terminales HF y LF del altavoz al amplificador con dos pares de cables. Los cables cortos incluidos no se utilizan en este caso. Esto puede mejorar la calidad del sonido.

¿Cómo limpiar el altavoz?

Use el paño de limpieza incluido. Para suciedad persistente, limpie con un paño húmedo bien escurrido y luego con un paño seco. Nunca use bencina, diluyente, alcohol o detergente de cocina.

¿Qué distancia dejar entre el altavoz y la pared?

Coloque los altavoces al menos a 5 cm de la pared para no obstruir los puertos bass-reflex traseros. Para graves óptimos, la distancia a la pared frontal se puede ajustar entre 30 cm y 60 cm.

El altavoz es muy pesado, ¿cómo moverlo?

Cada altavoz pesa aproximadamente 72 kg. Debe ser transportado e instalado por al menos dos personas. Antes de mover el altavoz, retire las púas para evitar dañar el suelo.

¿Puedo usar este altavoz con cualquier amplificador?

Sí, pero asegúrese de que la potencia de salida del amplificador no supere la entrada admisible (300 W máx.). Una potencia excesiva puede dañar los altavoces.

¿Cómo asegurar el altavoz contra vuelcos?

Fije el altavoz al suelo con cables o use una correa sujetada a una pared sólida. Consulte a un instalador especializado para verificar la resistencia del suelo y la pared. Las púas hacen que el altavoz sea más vulnerable a vuelcos.

¿Las rejillas de protección son removibles?

Sí, las rejillas se sujetan con imanes. Puede quitarlas para obtener una calidad de sonido superior. Verifique la orientación arriba/abajo al volver a colocarlas.

¿Cuál es la garantía de este altavoz?

Panasonic Canadá ofrece una garantía limitada de 5 años (piezas y mano de obra) para los altavoces Technics. Cubre defectos de materiales y fabricación en condiciones normales de uso.

MANUAL DE USUARIO SB-R1-E PANASONIC

Instrucciones de funcionamiento

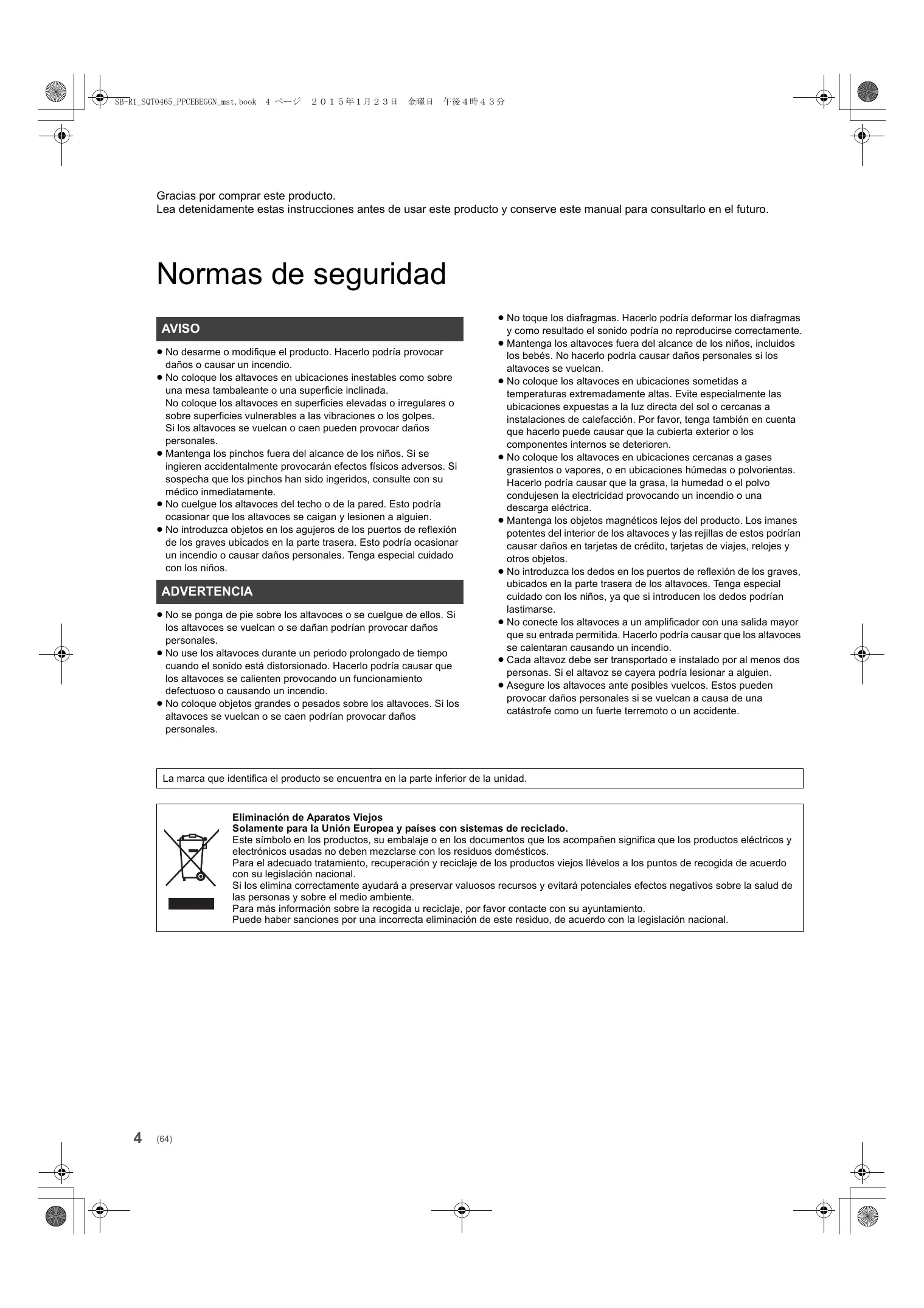

• No desarme o modifique el producto. Hacerlo podría provocar daños o causar un incendio.
• No coloque los altavoces en ubicaciones inestables como sobre una mesa tambaleante o una superficie inclinada.
  No coloque los altavoces en superficies elevadas o irregulares o sobre superficies vulnerables a las vibraciones o los golpes. Si los altavoces se vuelcan o caen pueden provocar daños personales.
• Mantenga los pinchos fuera del alcance de los niños. Si se ingieren accidentalmente provocarán efectos físicos adversos. Si sospecha que los pinchos han sido ingeridos, consulte con su médico inmediatamente.
• No cuelgue los altavoces del techo o de la pared. Esto podría ocasionar que los altavoces se caigan y lesionen a alguien.
• No introduzca objetos en los agujeros de los puertos de reflexión de los graves ubicados en la parte trasera. Esto podría ocasionar un incendio o causar daños personales. Tenga especial cuidado con los niños.

ADVERTENCIA

• No se ponga de pie sobre los altavoces o se cuelgue de ellos. Si los altavoces se vuelcan o se dañan podrían provocar daños personales.
• No use los altavoces durante un periodo prolongado de tiempo cuando el sonido está distorsionado. Hacerlo podría causar que los altavoces se calienten provocando un funcionamiento defectuoso o causando un incendio.

• No coloque objetos grandes o pesados sobre los altavoces. Si los altavoces se vuelcan o se caen podrían provocar daños personales.

• No toque los diafragmas. Hacerlo podría deformar los diafragmas y como resultado el sonido podría no reproducirse correctamente.

• Mantenga los altavoces fuera del alcance de los niños, incluidos los bebés. No hacerlo podría causar daños personales si los altavoces se vuelcan.
• No coloque los altavoces en ubicaciones sometidas a temperaturas extremadamente altas. Evite especialmente las ubicaciones expuestas a la luz directa del sol o cercanas a instalaciones de calefacción. Por favor, tenga también en cuenta que hacerlo puede causar que la cubierta exterior o los componentes internos se deterioren.
• No coloque los altavoces en ubicaciones cercanas a gases grasientos o vapores, o en ubicaciones húmedas o polvorientas. Hacerlo podría causar que la grasa, la humedad o el polvo condujesen la electricidad provocando un incendio o una descarga eléctrica.
• Mantenga los objetos magnéticos lejos del producto. Los imanes potentes del interior de los altavoces y las rejillas de estos podrían causar daños en tarjetas de crédito, tarjetas de viajes, relojes y otros objetos.
• No introduzca los dedos en los puertos de reflexión de los graves, ubicados en la parte trasera de los altavoces. Tenga especial cuidado con los niños, ya que si introducen los dedos podrían lastimarse.
• No conecte los altavoces a un amplificador con una salida mayor que su entrada permitida. Hacerlo podría causar que los altavoces se calentaran causando un incendio.
• Cada altavoz debe ser transportado e instalado por al menos dos personas. Si el altavoz se cayera podría lesionar a alguien.
• Asegure los altavoces ante posibles vuelcos. Estos pueden provocar daños personales si se vuelcan a causa de una catástrofe como un fuerte terremoto o un accidente.

La marca que identifica el producto se encuentra en la parte inferior de la unidad.

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente ayudará a preservar valores recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Índice

Normas de seguridad .... 4

Accesorios....5

Colocar las rejillas de los altavoces....14

Notas sobre el uso .... 15

Cuidados de la unidad 15

Especificaciones .... 15

Acerca de las descripciones en este Manual del propietario

- Las ilustraciones que se muestran pueden ser distintas a las de su aparato.

Accesorios

□ 4 pinchos

□ 4 espaciadores

□ 2 cables cortos

□ 4 bases para pinchos

□ 1 paño de limpieza

□ 1 rejilla de altavoz

[Non-Text]

• Los números de productos que se suministran en estas instrucciones de funcionamiento son correctos a partir de noviembre de 2014. Pueden estar sujetos a cambios.
• Los altavoces no se suministran con los cables de los altavoces. Para realizar la conexión, use los cables de los altavoces disponibles en comercios.

Acerca de este aparato

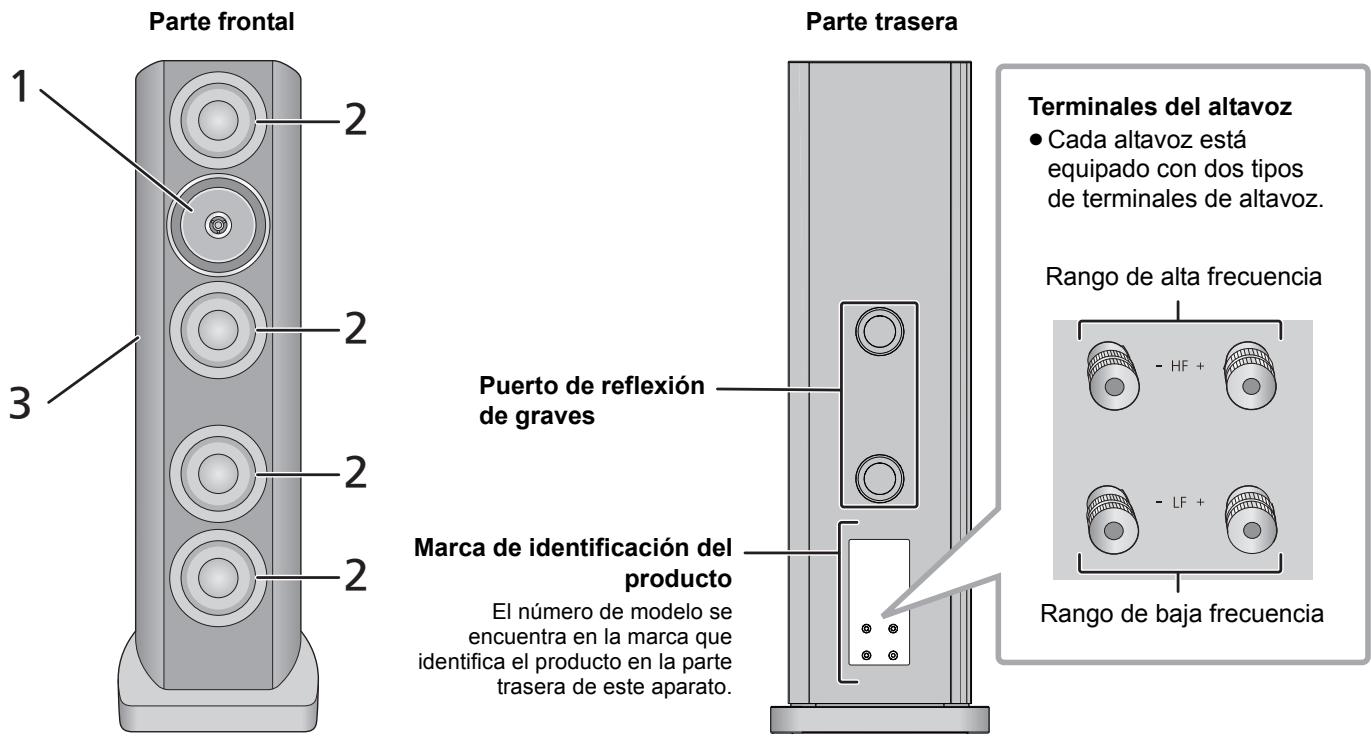

■ Nombres de las piezas y características de los altavoces

Parte frontal 1 2 3 2 2 2 2 Parte trasera Puerto de reflexión de graves Marca de identificación del producto El número de modelo se encuentra en la marca que identifica el producto en la parte trasera de este aparato. Parte trasera Terminales del altavoz • Cada altavoz está equipado con dos tipos de terminales de altavoz. Rango de alta frecuencia - HF + - LF + Rango de baja frecuencia

1 Unidad de altavoz de dos vías coaxial plana

La unidad de altavoz de dos vías coaxial plana recientemente desarrollada dispone de una cúpula de tweeter capaz de reproducir frecuencias de hasta 100 kHz que incorpora un diafragma de grafito de carbono rígido y ligero. Además, la unidad de altavoz cuenta con un diafragma de rango medio plano que elimina la distorsión característica de la frecuencia gracias al efecto de cavidad provocado por el diafragma de cono. El resultado es una fuente de sonido puntual que consigue una localización de sonido magnífica y ofrece características direcciones suaves en todo el rango de frecuencia sin caídas de máximos.

2 Woofer de carrera larga y baja distorsión

El woofer ofrece una baja distorsión y una espléndida respuesta en la reproducción de frecuencias incluso con gran amplitud, proporcionando un sonido grave con un amplio rango dinámico.

Gabinete de gran rigidez con forma de redonda

Diseñado para eliminar la vibración no deseada, la reflexión y difracción, y las ondas estacionarias, el gabinete permite la reproducción de un ambiente de sonido fiel y rico.

■ Dispositivos recomendados

Recomendamos usar dispositivos Technics (opcional) para obtener un audio de calidad superior.

Nombre del producto	Número del modelo
Amplificador de Potencia Estéreo	SE-R1
Reproductor Audio en Red con Pre-amplificador	SU-R1

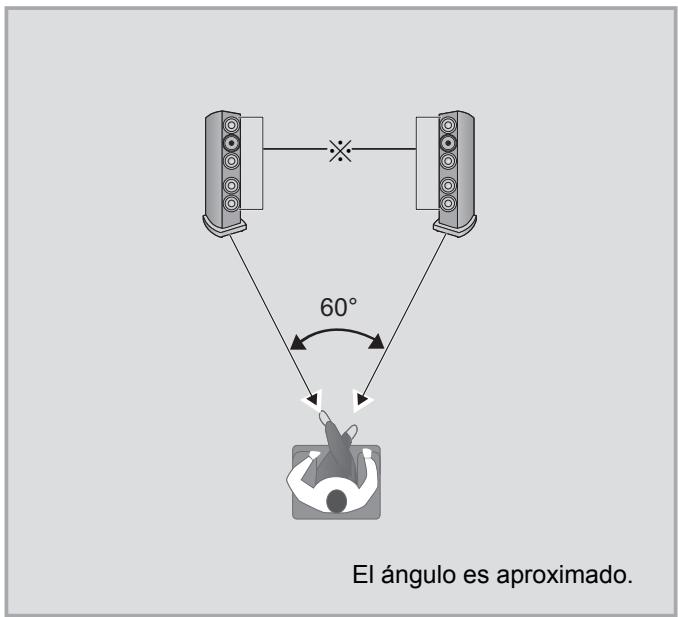

Instalación

p.ej.

El ángulo es aproximado.

• Cada altavoz debe ser transportado e instalado por al menos dos personas.
• No toque las unidades de altavoz. Si lo hace, la calidad del audio podría ser incorrecta.
• Coloque los altavoces aproximadamente a la misma distancia desde la posición donde los va a escuchar.
• Los altavoces producen los sonidos graves desde los puertos de reflexión de los graves, ubicados tanto en la parte trasera como en la parte frontal. Instale los altavoces al menos 5 cm alejados de las paredes para que no cubran los puertos de reflexión de los graves.
• Mantenga el amplificador o cualquier otro dispositivo y los altavoces a al menos 1 cm de distancia entre ellos.

■ Para una posición óptima

La calidad y el volumen de los sonidos graves, el desempeño de la localización del sonido, el ambiente de sonido y otros factores que determinan la calidad del audio varían dependiendo del lugar donde se instale este aparato, la posición desde la que se escucha, las condiciones de la sala y otros factores. Cuando instale los altavoces, consulte la información que se presenta a continuación.

Determinar el sitio para la instalación.

• Cada altavoz tiene un peso de 72 kg aproximadamente. Compruebe que el sitio donde se realizará la instalación sea lo suficientemente fuerte para aguantar este peso:
• Si necesita asegurar los altavoces ante posibles vuelcos, consulte a un especialista de instalaciones. Se debe verificar la resistencia del suelo y de la pared. (⇒ 10)
• Ponga los altavoces en una superficie plana segura.

Si el altavoz se tambalea estando colocado, use los espaciadores. (⇒ 8)

- Para minimizar la brecha en la calidad del audio entre el altavoz derecho y el izquierdo, instálelos de tal forma que las condiciones acústicas (reflexión y absorción del sonido) a su alrededor sean las mismas.

Ajustar la distancia entre la parte trasera de los altavoces y las paredes

Si instala los altavoces cerca de una pared o en una esquina, los sonidos graves serán más potentes. Sin embargo, si los altavoces están muy cerca de las paredes o de las esquinas, el desempeño de la localización del sonido y el ambiente de sonido pueden deteriorarse. En caso de que esto ocurra, ajuste la distancia entre los altavoces y la pared frontal, que debería ser de 30 cm a 60 cm. (Tenga en cuenta que la distancia entre los altavoces y las paredes laterales debería ser mayor a 60 cm.)

- No arrastrar los altavoces con fuerza. Esto podría causar que se pelaran las almohadillas de la base dañando los altavoces y el suelo.

Ajustar la altura y el ángulo de los altavoces

Dirija la parte frontal de los altavoces hacia el oyente. Si sigue estos pasos, los altavoces podrán ofrecer una localización de sonido más precisa.

Ajustar la acústica de la sala y la distribución de los altavoces

Dependiendo del ambiente de la sala (incluyendo el tamaño y la forma de la sala, la distancia a las paredes y el nivel de resonancia), ciertos sonidos podrían exagerarse o suprimirse, y podría ser difícil escucharlos. En esos casos, ajustar el nivel de resonancia moviendo los altavoces, cambiando la posición del oyente o cubriendo las paredes y ventanas con cortinas gruesas, podría ayudar a solucionar el problema.

- Los pinchos pueden mejorar la calidad del audio. (⇒ 8)

Acerca de los espaciadores y los pinchos

- Mantenga las pinchos fuera del alcance de los niños para evitar que se los traguen.

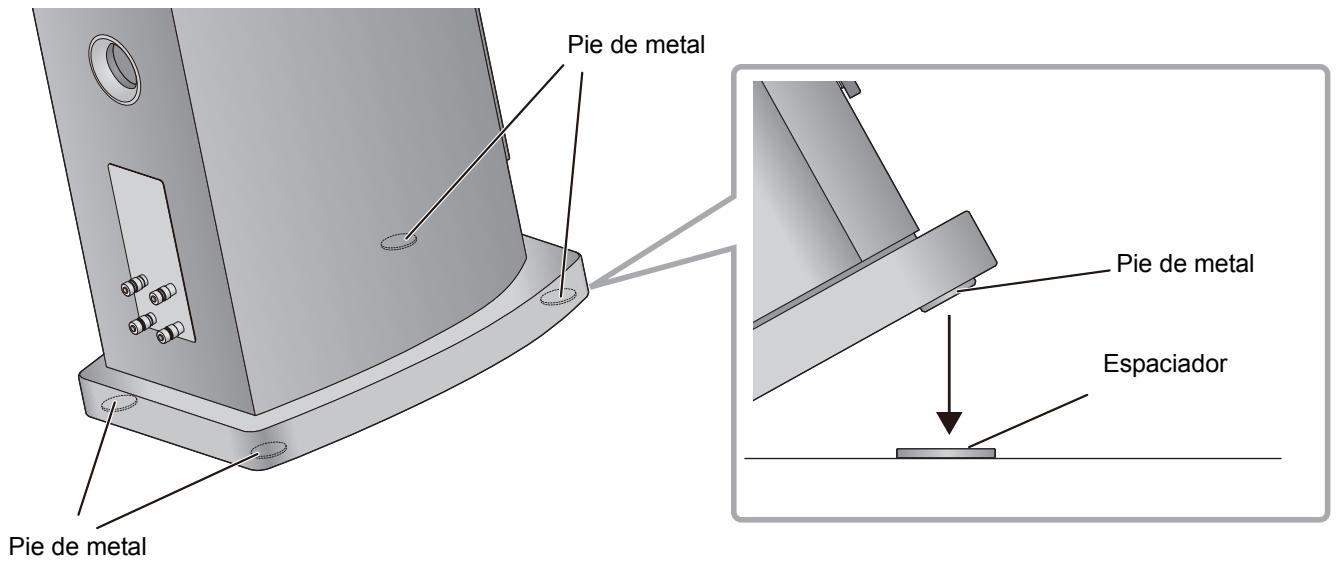

■ Colocación de los espaciadores

Coloque los altavoces sobre una superficie que no vaya a estropearse, como un suelo alfombrado, o sobre una superficie que no importe que se estropee.

- Si los altavoces se tambalean, coloque los espaciadores debajo de los pies de metal. Esto evitará que los pies de metal se tambaleen en el sitio donde se coloquen los altavoces.

Pie de metal Pie de metal Pie de metal Espaciador

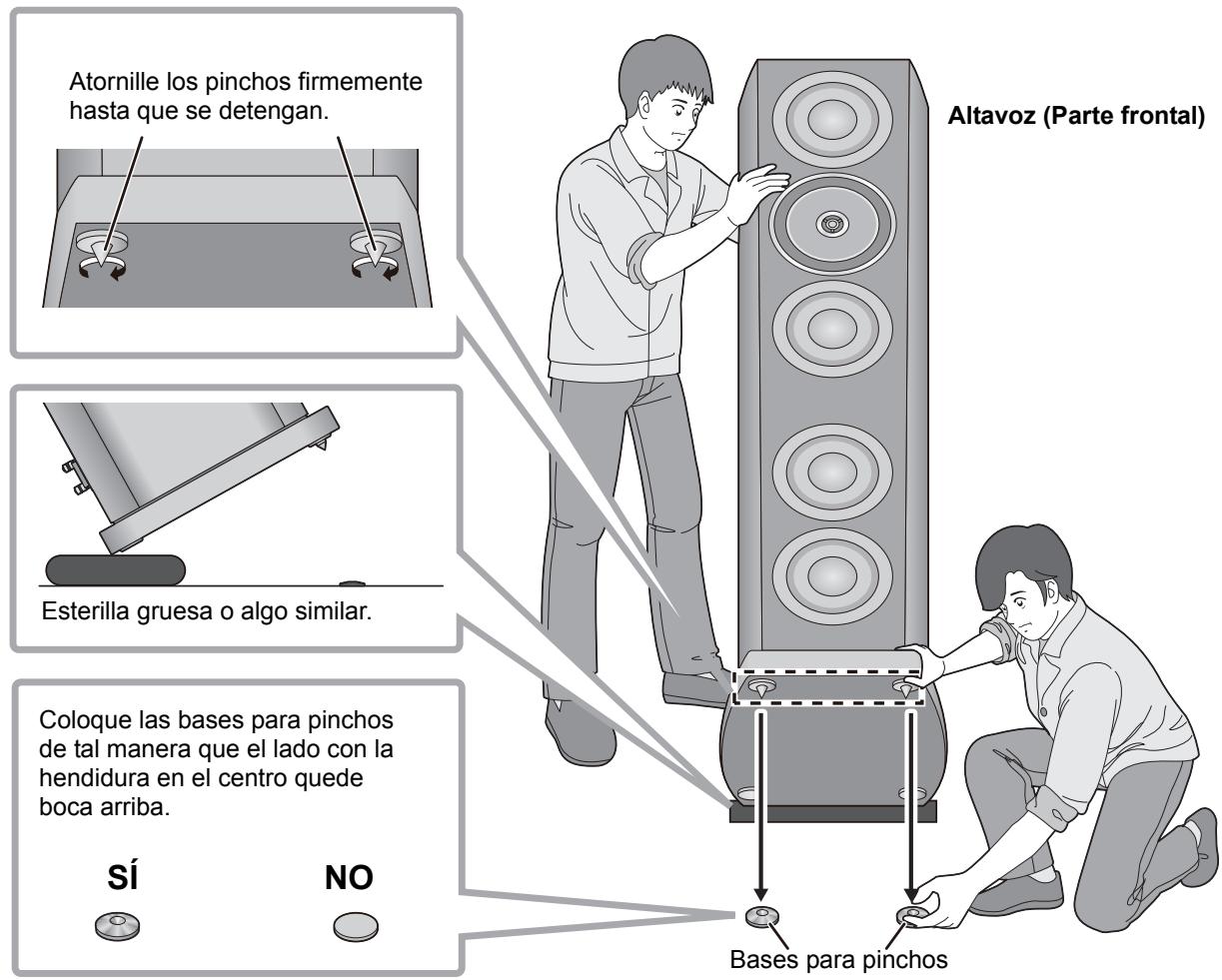

■ Colocación de los pinchos

Los pinchos pueden mejorar la calidad del audio.

• Panasonic no se hace responsable de ningún accidente o daño causado por un montaje o manejo inadecuado del producto. No coloque los accesorios de otra forma que no sea la forma indicada en estas instrucciones de funcionamiento.
• Cada altavoz tiene un peso de 72 kg aproximadamente. Cuando incline los altavoces para colocar los pinchos, asegúrese de que el trabajo se realice entre al menos dos personas. Cuando coloque los pinchos, tenga precaución de que sus dedos de las manos o de los pies no se queden atrapados entre los altavoces y el suelo, también tenga cuidado de no volcar los altavoces. Además, asegúrese de colocar una esterilla gruesa o algo similar en el lado del suelo donde inclinará los altavoces para evitar dañar el suelo.
• Debido a que cada pincho soporta un peso de al menos 18 kg aproximadamente, los pinchos podrían dejar marcas y hendiduras en el sitio donde se instalen. Para evitar que los pinchos dañen la zona, use las bases para pinchos suministradas o compre unas bases para pinchos con grandes superficies de contacto y la fuerza adecuada.
• Mover los altavoces con los pinchos colocados podría dañar el suelo. Antes de cambiar la ubicación de la instalación, retire los pinchos.

① Incline el altavoz hacia atrás y atornille los pinchos en los agujeros de los tornillos del pie de metal delantero. Cuando use las bases para pinchos, colóquelas debajo de los pinchos.

Altavoz (Parte frontal) Atornille los pinchos firmemente hasta que se detengan. Esterilla gruesa o algo similar. Coloque las bases para pinchos de tal manera que el lado con la hendidura en el centro quede boca arriba. SÍ NO Bases para pinchos

② Mientras alinea las puntas de los pinchos con las hendiduras de las bases para pinchos, vuelva a colocar el altavoz lentamente en posición vertical.

③ Del mismo modo que en el Paso ①, incline el altavoz hacia adelante y atornille los pinchos en los agujeros de los tornillos del pie de metal delantero.

Cuando use las bases para pinchos, colóquelas debajo de los pinchos.

④ Si los altavoces se tambalean, coloque los espaciadores bajo las bases para pinchos. (⇒ 8)

Evitar que se vuelquen los altavoces

Los altavoces pueden volcarse a causa de un desastre como un fuerte terremoto o un accidente. Para su seguridad, asegúrese de proteger los altavoces ante posibles vuelcos.

Cada altavoz pesa aproximadamente 72 kg en total. Compruebe que la ubicación de los altavoces es lo suficientemente robusta como para soportar este peso.

Para más detalles, consulte con un especialista en instalaciones.

■ Al sujetar los altavoces a una superficie horizontal (suelo, etc.)

Fije cada altavoz al suelo con cables o elementos similares como se muestra en la ilustración.

■ Al sujetar los altavoces a una superficie vertical (pared, etc.)

Enrolle una cinta o un elemento parecido alrededor de cada altavoz y amárrelo como se muestra en la ilustración a una pared robusta o a una columna con un cable, cadena o similar que sea fuerte.

• Las medidas descritas arriba no garantizan las protección ante todas las catástrofes y accidentes, incluidos los terremotos. Por favor, tenga en cuenta que Panasonic no es responsable de los daños causados en los altavoces, en sus ubicaciones de instalación o en otros objetos debido a las tareas realizadas para asegurar los altavoces ante posibles vuelcos.
• El uso de los pinchos hará que los altavoces sean más vulnerables a los vuelcos.

Conexiones

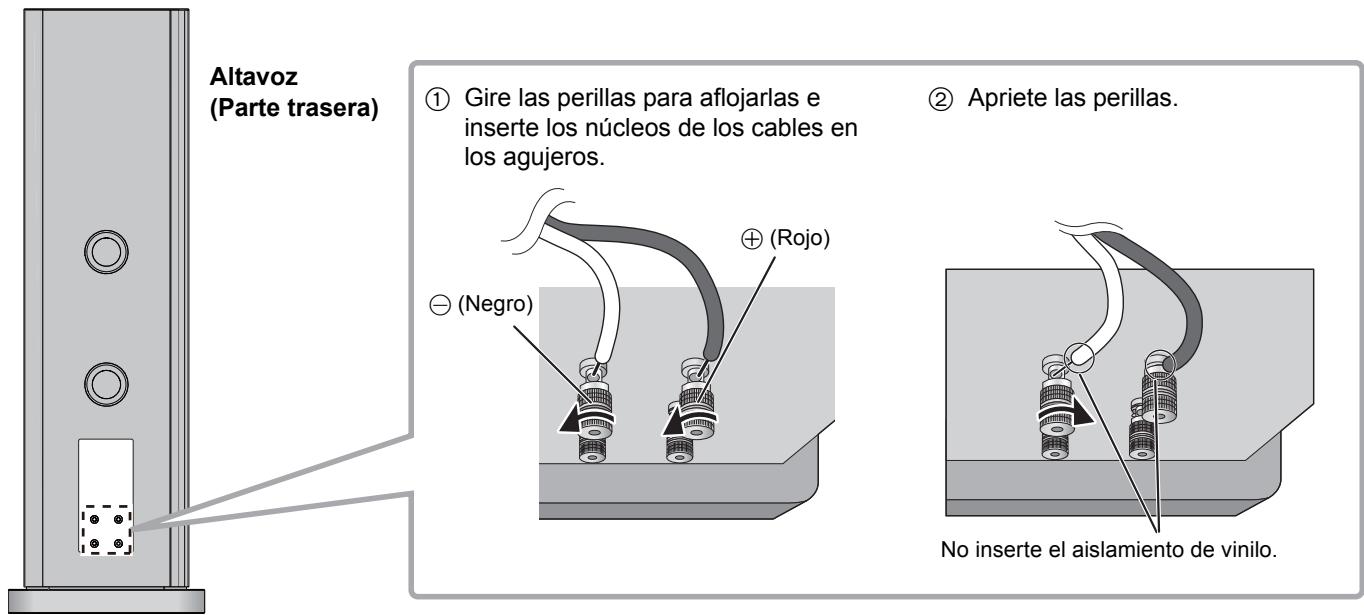

Preparación de los cables y conexión

Los altavoces no se suministran con los cables de los altavoces. Para realizar la conexión, use los cables de los altavoces disponibles en comercios.

Altavoz (Parte trasera) ① Gire las perillas para aflojarlas e inserte los núcleos de los cables en los agujeros. ⊕ (Royo) ⊖ (Negro) ② Apriete las perillas. No inserte el aislamiento de vinilo.

- Tenga cuidado de no cruzar (cortocircuito) o invertir la polaridad de los cables del altavoz, ya que eso puede dañar el amplificador.

NO

Conexión con un amplificador

• Antes de realizar la conexión, apague el amplificador y desconecte su cable de alimentación.
• Para obtener más información, consulte las instrucciones de funcionamiento del amplificador.

■ Conexión de un solo cableado

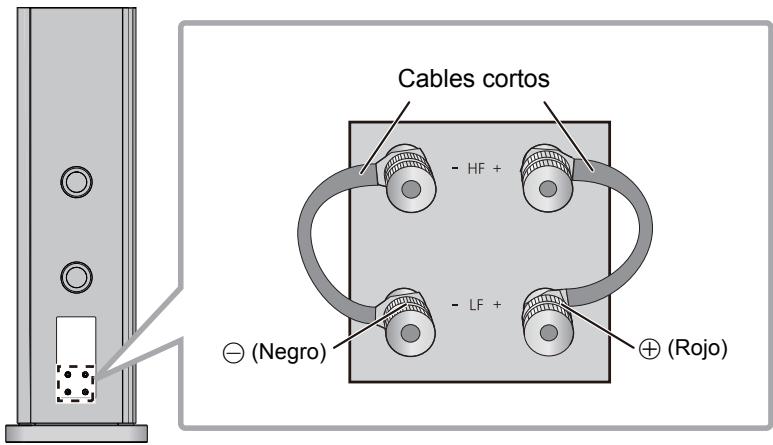

① Conecte los cables cortos.

Altavoz (Parte trasera)

Cables cortos - HF + - LF + ⊕ (Negro) ( Rojo )

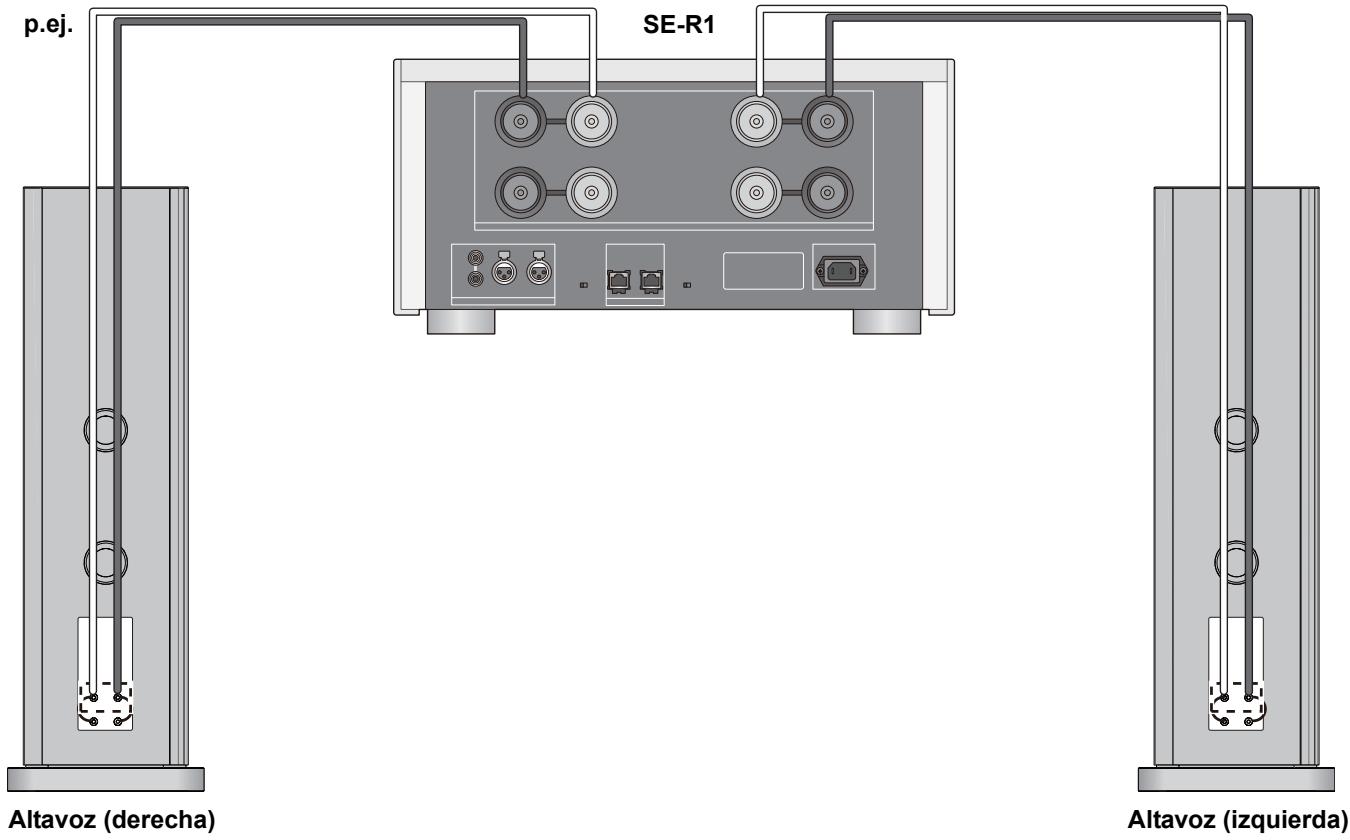

② Conecte el amplificador y los altavoces con los cables de los altavoces (disponibles en comercios).

p.ej. SE-R1 Altavoz (derecha) Altavoz (izquierda)

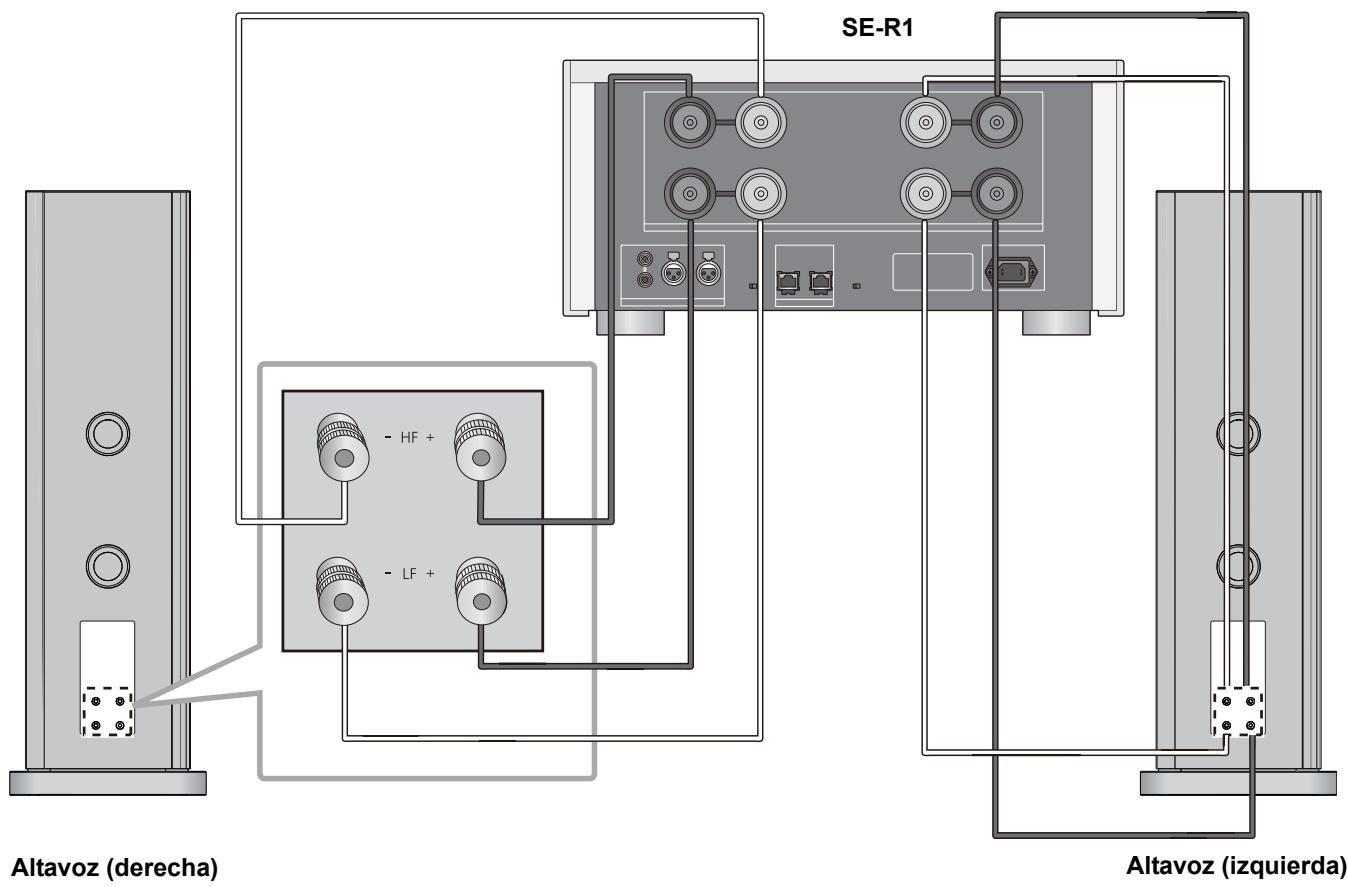

■ Conexión de bicableado

- Los cables cortos (suministrados) no se utilizan para conexión de bicableado.

p.ej.

SE-R1 - HF + - LF + Altavoz (derecha) Altavoz (izquierda)

• No mueva el altavoz mientras los cables del altavoz estén conectados. Esto podría ocasionar un cortocircuito.
• Cuando las conexiones estén terminadas, tire de los cables del altavoz ligeramente para comprobar que estén conectados con firmeza.
• Conecte la polaridad (+/-) de las terminales correctamente. De lo contrario, podría repercutir de forma negativa en los efectos estéreo o provocar un mal funcionamiento.

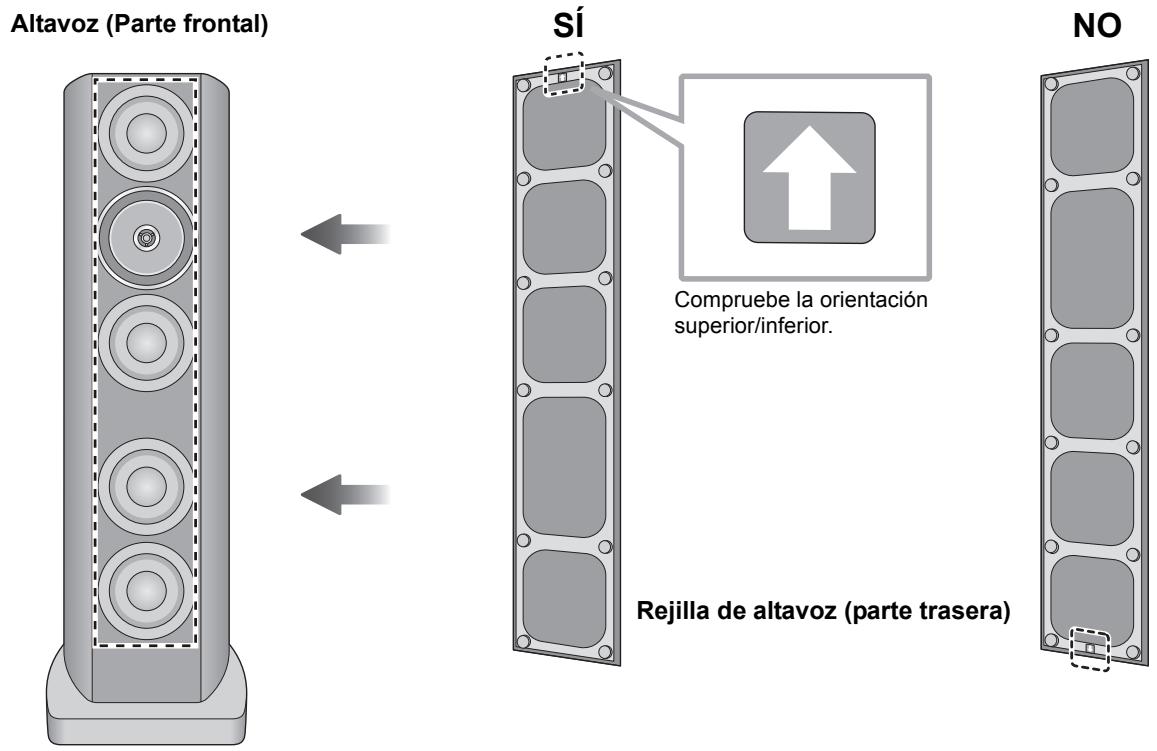

Colocar las rejillas de los altavoces

Los altavoces se suministran con rejillas, que protegen las unidades de altavoz del polvo.

Use los imanes para fijar las rejillas de los altavoces a las unidades de altavoz.

Para colocar las rejillas de altavoces correctamente, compruebe su orientación superior/inferior consultando la siguiente ilustración.

- Puede disfrutar de una calidad de audio superior si quita las rejillas de los altavoces antes de la reproducción.

Notas sobre el uso

Para proteger los altavoces del daño causado por una entrada excesiva, tome en cuenta las siguientes precauciones:

- Para evitar daños, reduzca el volumen en los casos siguientes:

—Cuando reproduzca sonido distorsionado.

—Cuando los altavoces reciban aullido procedente de un micrófono o giradiscos, ruido de emisiones de FM o señales continuas procedentes de un oscilador, disco de prueba o instrumento electrónico.

—Cuando ajuste la calidad del sonido

—Cuando encienda o apague el amplificador.

• Evite elevar demasiado el volumen cuando aumente el sonido de los agudos con un ecualizador gráfico u otros controles.
• Evite emitir sonidos excesivamente altos con un amplificador de poca potencia. Esto aumenta la distorsión armónica del amplificador y podría dañar los altavoces.
• Si reproduce el sonido con niveles altos durante períodos de tiempo prolongados podrá estropear sus altavoces y reducir su duración.
• No toque los terminales de altavoz con las manos u otros objetos mientras estos están en funcionamiento. Dependiendo de las condiciones de uso, hacerlo podría exponerle a altos voltajes.

Cuidados de la unidad

Limpie los altavoces con el paño de limpieza suministrado.

• Cuando esté muy sucio, humedezca un paño en agua para limpiar el aparato; a continuación limpie otra vez con un paño seco.
• No use solventes, como por ejemplo, bencina, disolvente, alcohol, detergente de cocina, limpiador químico, etc. Esto podría provocar que la caja exterior se deforme o que el revestimiento se caiga.

Especificaciones

Tipo

Unidad de altavoz

Woofer

Rango medio/Tweeter (altavoz de alta frecuencia)

Impedancia

Potencia de entrada (IEC)

Nivel de presión del sonido

Rango de frecuencia

Frecuencia de traspaso

Dimensiones (An×Al×Prof)

Masa

Gama de temperaturas de funcionamiento

Gama de humedades de funcionamiento

3,5 vías, 6 altavoces, tipo de reflexión de los graves (coaxial de dos vías de rango medio/tweeters integrados)

16 cm Tipo cono ×4

Coaxial 16 cm tipo plano ×1 / 2,5 cm tipo de cúpula ×1

4 Ω

300 W (MAX)

150 W (RATED)

88 dB (2,83 V/m)

85 dB (W/m)

20 Hz a 100 kHz (-16 dB)

28 Hz a 90 kHz (-10 dB)

300 Hz, 3 kHz

De 20 % a 80 % RH (sin condensación)

• Las especificaciones se encuentran sujetas a cambio sin previo aviso.
• La masa y las direcciones son aproximadas.
