SB-R1-E - Luidspreker PANASONIC - Gratis gebruiksaanwijzing en handleiding

Type	6-luidspreker 3,5-weg basreflex-luidspreker
Afmetingen (B × H × D)	408 mm × 1.260 mm × 522 mm
Gewicht	Ongeveer 72 kg (159 lb)
Impedantie	4 Ω
Ingangsvermogen (IEC)	300 W (MAX), 150 W (nominaal)
Geluidsdrukniveau	88 dB (2,83 V/m) ; 85 dB (W/m)
Frequentiebereik	20 Hz tot 100 kHz (-16 dB) ; 28 Hz tot 90 kHz (-10 dB)
Frequentiekruising	300 Hz, 3 kHz
Laagfrequentiestralers	4 × conus 16 cm (6 1/2 inch)
Midden-/hoogfrequentiestraler	Coaxiale platte 16 cm (6 1/2 inch) × 1 / dome 2,5 cm (1 inch) × 1
Behuizingstype	Gebogen vorm met hoge stijfheid
Bedrijfstemperatuur	0 °C tot +40 °C
Bedrijfsvochtigheid	20 % tot 80 % RV (niet condenserend)
Meegeleverde accessoires	4 pieken, 4 pieksteunen, 1 rooster, 2 korte kabels
Aansluitingen	Bi-wiring aansluitingen (HF+/- en LF+/-)
Onderhoud	Afnemen met meegeleverde doek; bij vuil, vochtige doek daarna droog; geen oplosmiddelen
Veiligheid	Niet demonteren, niet op onstabiele ondergrond plaatsen, pieken buiten bereik van kinderen houden

Veelgestelde vragen - SB-R1-E PANASONIC

Hoe installeer ik de pieken onder de luidspreker?

Kantel de luidspreker naar achteren (met twee personen) en schroef de pieken in de gaten van de voorpoten. Plaats de pieksteunen eronder, zet de luidspreker weer recht. Herhaal voor de achterpoten door naar voren te kantelen. Gebruik een dikke mat om de vloer te beschermen.

Kan ik gewone luidsprekerkabel gebruiken?

Ja, de luidsprekers worden niet met kabels geleverd. Gebruik in de handel verkrijgbare luidsprekerkabels. Zorg voor de juiste polariteit (+/-) en voorkom kortsluiting van de draadjes.

Wat is bi-wiring aansluiting?

Bi-wiring houdt in dat u de HF- en LF-aansluitingen van de luidspreker afzonderlijk met twee paar kabels op de versterker aansluit. De meegeleverde korte kabels worden dan niet gebruikt. Dit kan de geluidskwaliteit verbeteren.

Hoe reinig ik de luidspreker?

Gebruik de meegeleverde reinigingsdoek. Bij hardnekkig vuil afnemen met een goed uitgewrongen vochtige doek en daarna met een droge doek. Gebruik nooit benzine, thinner, alcohol of keukenreiniger.

Welke afstand moet ik laten tussen de luidspreker en de muur?

Plaats de luidsprekers minimaal 5 cm van de muur om de achterste basreflexpoorten niet te blokkeren. Voor optimale bastonen kan de afstand tot de voorste muur worden ingesteld tussen 30 cm en 60 cm.

De luidspreker is erg zwaar, hoe verplaats ik hem?

Elke luidspreker weegt ongeveer 72 kg. Hij moet door ten minste twee personen worden getransporteerd en geïnstalleerd. Verwijder de pieken voordat u de luidspreker verplaatst om schade aan de vloer te voorkomen.

Kan ik deze luidspreker met elke versterker gebruiken?

Ja, maar zorg ervoor dat het uitgangsvermogen van de versterker het toegestane ingangsvermogen (max. 300 W) niet overschrijdt. Overmatig vermogen kan de luidsprekers beschadigen.

Hoe beveilig ik de luidspreker tegen omvallen?

Bevestig de luidspreker met draden aan de vloer of gebruik een riem die aan een stevige muur is bevestigd. Raadpleeg een gespecialiseerde installateur om de stevigheid van vloer en muur te controleren. De pieken maken de luidspreker kwetsbaarder voor omvallen.

Zijn de beschermroosters verwijderbaar?

Ja, de roosters worden met magneten vastgehouden. U kunt ze verwijderen voor een betere geluidskwaliteit. Let bij het terugplaatsen op de juiste boven/onder-oriëntatie.

Wat is de garantie op deze luidspreker?

Panasonic Canada biedt een beperkte garantie van 5 jaar (onderdelen en arbeid) voor Technics-luidsprekers. Deze dekt materiaal- en fabricagefouten onder normaal gebruik.

GEBRUIKSAANWIJZING SB-R1-E PANASONIC

Dank u voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

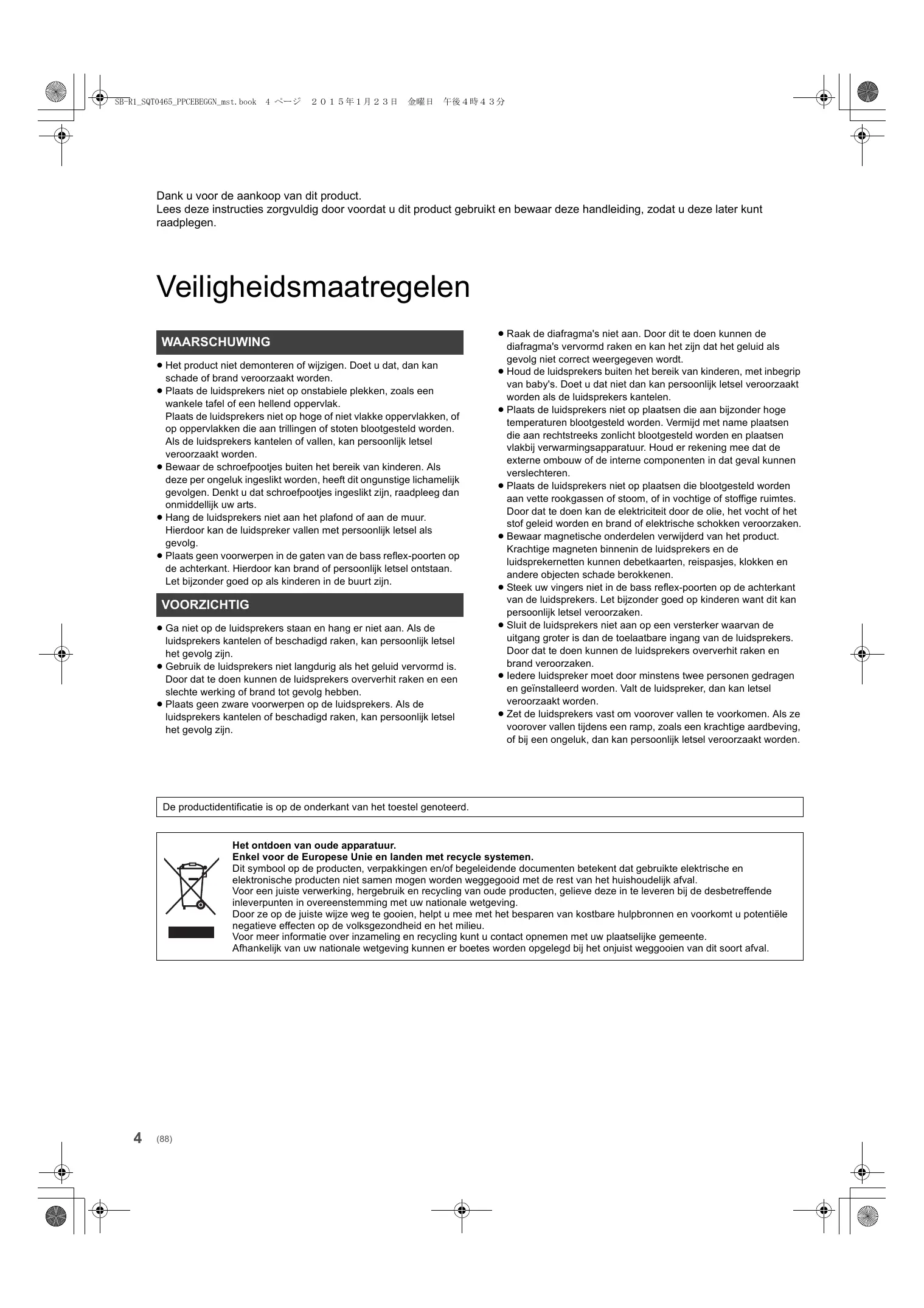

Veiligheidsmaatregelen

WAARSCHUWING

• Het product niet demonteren of wijzigen. Doet u dat, dan kan schade of brand veroorzaakt worden.
• Plaats de luidsprekers niet op onstabiele plekken, zoals een wankele tafel of een hellend oppervlak.
  Plaats de luidsprekers niet op hoge of niet vlakke oppervlakken, of op oppervlakken die aan trillingen of stoten blootgesteld worden. Als de luidsprekers kantelen of vallen, kan persoonlijk letsel veroorzaakt worden.
• Bewaar de schroefpootjes buiten het bereik van kinderen. Als deze per ongeluk ingeslikt worden, heeft dit ongunstige lichamelijk gevolgen. Denkt u dat schroefpootjes ingeslikt zijn, raadpleeg dan onmiddellijk uw arts.
• Hang de luidsprekers niet aan het plafond of aan de muur. Hierdoor kan de luidspreker vallen met persoonlijk letsel als gevolg.
• Plaats geen voorwerpen in de gaten van de bass reflex-poorten op de achterkant. Hierdoor kan brand of persoonlijk letsel ontstaan. Let bijzonder goed op als kinderen in de buurt zijn.

VOORZICHTIG

• Ga niet op de luidsprekers staan en hang er niet aan. Als de luidsprekers kantelen of beschadigd raken, kan persoonlijk letsel het gevolg zijn.
• Gebruik de luidsprekers niet langdurig als het geluid vervormd is. Door dat te doen kunnen de luidsprekers oververhit raken en een slechte werking of brand tot gevolg hebben.

• Plaats geen zware voorwerpen op de luidsprekers. Als de luidsprekers kantelen of beschadigd raken, kan persoonlijk letsel het gevolg zijn.

• Raak de diafragma's niet aan. Door dit te doen kunnen de diafragma's vervormd raken en kan het zijn dat het geluid als gevolg niet correct weergegeven wordt.

• Houd de luidsprekers buiten het bereik van kinderen, met inbegrip van baby's. Doet u dat niet dan kan persoonlijk letsel veroorzaakt worden als de luidsprekers kantelen.
• Plaats de luidsprekers niet op plaatsen die aan bijzonder hoge temperaturen blootgesteld worden. Vermijd met name plaatsen die aan rechtstreeks zonlicht blootgesteld worden en plaatsen vlakbij verwarmingsapparatuur. Houd er rekening mee dat de externe ombouw of de interne componenten in dat geval kunnen verslechteren.
• Plaats de luidsprekers niet op plaatsen die blootgesteld worden aan vette rookgassen of stoom, of in vochtige of stoffige ruimtes. Door dat te doen kan de elektriciteit door de olie, het vocht of het stof geleid worden en brand of elektrische schokken veroorzaken.
• Bewaar magnetische onderdelen verwijderd van het product. Krachtige magneten binnenin de luidsprekers en de luidsprekernetten kunnen debetkaarten, reispasjes, klokken en andere objecten schade berokkenen.
• Steek uw vingers niet in de bass reflex-poorten op de achterkant van de luidsprekers. Let bijzonder goed op kinderen want dit kan persoonlijk letsel veroorzaken.
• Sluit de luidsprekers niet aan op een versterker waarvan de uitgang groter is dan de toelaatbare ingang van de luidsprekers. Door dat te doen kunnen de luidsprekers oververhit raken en brand veroorzaken.
• ledere luidspreker moet door minstens twee personen gedragen en geïnstalleerd worden. Valt de luidspreker, dan kan letsel veroorzaakt worden.
• Zet de luidsprekers vast om voorover vallen te voorkomen. Als ze voorover vallen tijdens een ramp, zoals een krachtige aardbeving, of bij een ongeluk, dan kan persoonlijk letsel veroorzaakt worden.

De productidentificatie is op de onderkant van het toestel genoteerd.

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Inhoudsopgave

Veiligheidsmaatregelen 4

Accessoires .... 5

Over dit toestel....6

Installatie....7

Aansluitingen 11

Bevestigen van de luidsprekernetten....14

Opmerkingen over het gebruik 15

Verzorging van het toestel....15

Specifications 15

Over de beschrijvingen die in deze handleiding staan

- De afbeeldingen kunnen afwijken van uw toestel.

Accessoires

□ 4 Schroefpootjes

□ 4 Afstandselementen

□ 2 Korte kabels

□ 4 Schroefpootkapjes

• De productnummers die in deze gebruiksaanwijzing verstrekt worden, zijn correct met ingang van november 2014. Ze kunnen aan veranderingen onderhevig zijn.
• De luidsprekers worden niet met luidsprekerkabels geleverd. Gebruik voor de aansluiting in de handel verkrijgbare luidsprekerkabels.

Over dit toestel

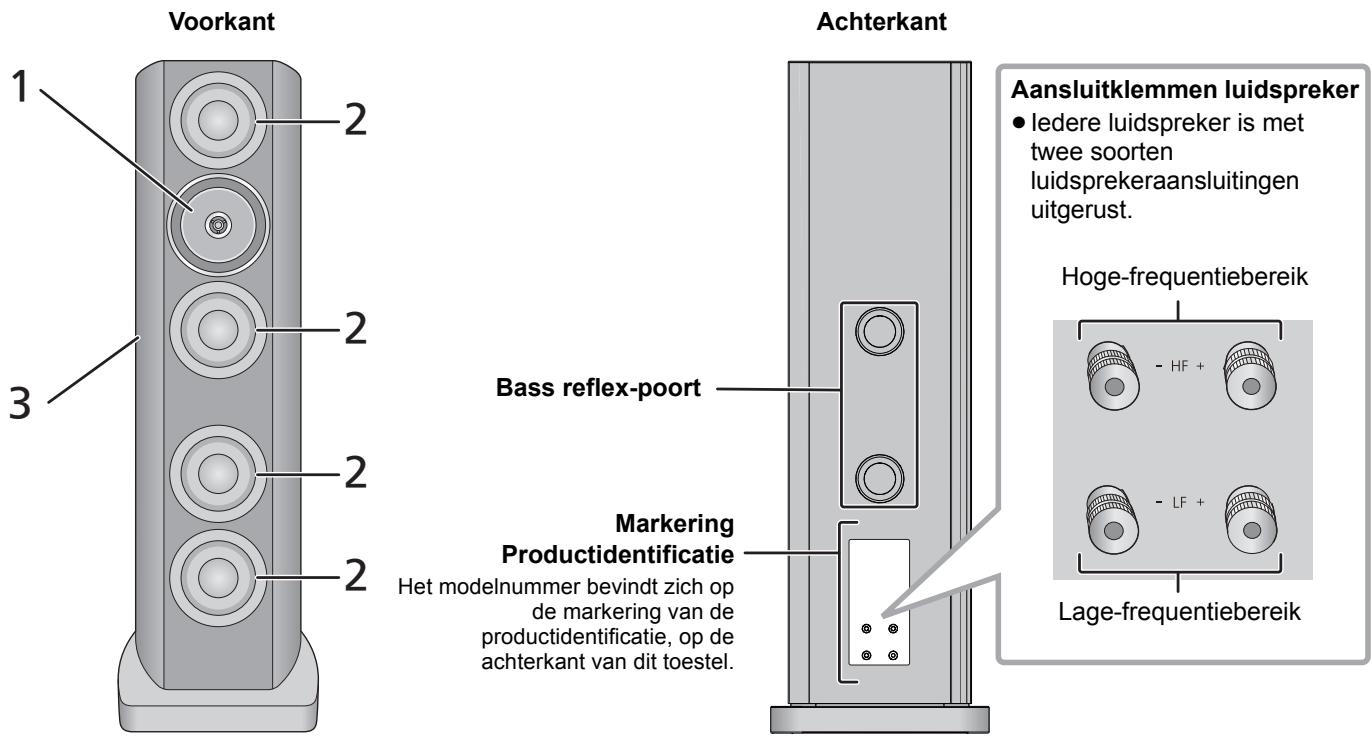

■ Namen van onderdelen en kenmerken van de luidsprekers

Voorkant 1 2 3 2 2 2 2 Achterkant Bass reflex-poort Markering Productidentificatie Het modelnummer bevindt zich op de marking van de productidentificatie, op de achterkant van dit toestel. Aansluitklemmen luidspreker • ledere luidspreker is met twee soorten luidsprekeraansluitingen uitgerust. Hoge-frequentiebereik - HF + - LF + Lage-frequentiebereik

1 Platte coaxiale 2-weg luidsprekereenheid

De nieuw ontwikkelde, platte coaxiale tweeweg-luidspreker is uitgerust met een koepeltweeter, die in staat is frequenties tot 100 kHz te reproduceren en een stijf, lichtgewicht diafragma van koolstofgrafiet heeft. Bovendien heeft de luidsprekereenheid een plat diafragma voor het middenbereik, dat de storing van de frequentiekarakteristiek verwijdert, die te wijten is aan het caviteitseffect dat door het conusdiafragma veroorzaakt wordt. Het resultaat is een puntgeluidsbron met een superbe geluidslokalisatie, die vloeiende richtingskarakteristieken over het gehele frequentiebereik verstrekt, zonder pieken of dalen.

2 Langeslag-woofer met lage vervorming

De woofer biedt lage vervorming en een superbe respons, zelfs bij de weergave van frequenties met een brede amplitude, zodat een bass-geluid met een groot dynamisch bereik voortgebracht wordt.

2 Ronde kast met hoge stijfheid

Ontworpen om ongewenste trillingen, weerkaatsing van diffractie en staande golven te elimineren, maakt de kast het mogelijk een betrouwbare en rijke geluidsambiance te reproduceren.

■ Aanbevolen apparatuur

Wij raden aan (optionele) apparatuur van Technics te gebruiken voor een superieure geluidskwaliteit.

Productnaam	Modelnummer
Stereo Versterker	SE-R1
Netwerk Audio Speler	SU-R1

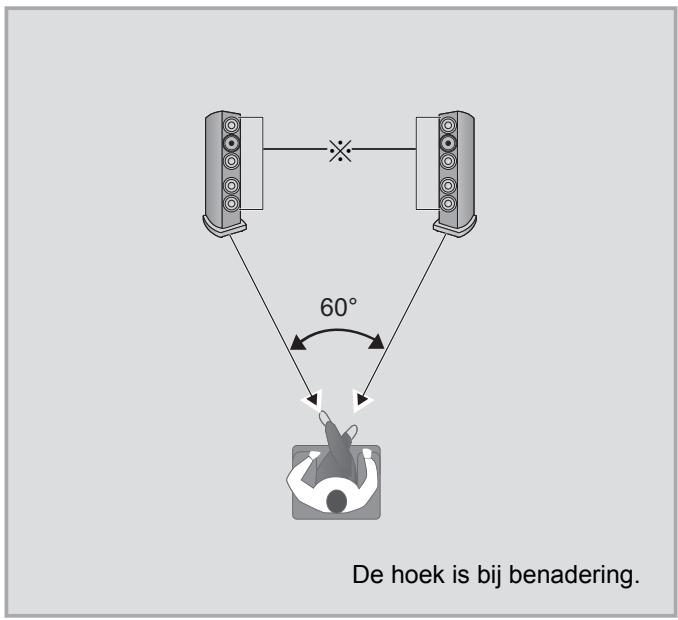

Installatie

bijv.

60° De hoek is bij benadering.

※ Luidsprekereenheden

• ledere luidspreker moet door minstens twee personen gedragen en geïnstalleerd worden.
• Raak de luidsprekereenheden niet aan. Dit kan resulteren in een onjuiste audiokwaliteit.
• Plaats de luidsprekers op ongeveer dezelfde afstand van de luisterpositie.
• De luidsprekers produceren lage tonen uit de bass reflex-poorten op zowel de achterkant als de voorkant. Installeer de luidsprekers op minstens 5 cm van de muren zodat deze de bass reflex-poorten op de achterkant niet bedekken.
• Houd de versterker, of ieder ander apparaat, en de luidsprekers, op minstens 1 cm van elkaar verwijderd.

■ Voor een optimale opstelling

De kwaliteit en het volume van het basgeluid, de prestaties van de geluidslokalisatie, de geluidsambiance en andere factoren die de audiokwaliteit bepalen, variëren en zijn afhankelijk van de plaats van installatie van dit toestel, de luisterpositie, de situatie van het vertrek en andere factoren. Raadpleeg onderstaande informatie wanneer u de luidsprekers installeert.

Vaststellen van de plaats van installatie.

• Iedere luidspreker heeft een gewicht van ongeveer 72 kg. Controleer of de plaats van installatie sterk genoeg is om dit gewicht te dragen.
• Indien u de luidsprekers moet vastzetten om voorover kantelen te voorkomen, raadpleeg dan een installatie-specialist. De sterkte van de vloer en de muur moeten gecontroleerd worden. (⇒ 10)
• Zet de luidsprekers op een plat veilig oppervlak.

Als de luidsprekers tijdens de plaatsing schommelen, gebruik dan de afstandselementen. (⇒ 8)

- Om het verschil in audiokwaliteit tussen de linker en rechter luidsprekers te minimaliseren, moeten deze zo geïnstalleerd worden dat de akoestiek (weerkaatsing en absorptie van geluid) eromheen hetzelfde is.

Regelen van de afstanden tussen de achterkant van de luidsprekers en de muren

Als de luidsprekers vlakbij een muur of in een hoek geïnstalleerd worden, zal het basgeluid krachtiger zijn. Als de luidsprekers echter te dichtbij een muur of een hoek staan, kunnen de prestaties van de geluidslokalisatie en de geluidsambiance verslechteren. Als dat gebeurt, regel dan de afstand tussen de luidsprekers en de muur er vóór, die tussen de 30 cm en de 60 cm moet zijn (houd er rekening mee dat de afstand tussen de luidsprekers en de zijmuren groter dan 60 cm moet zijn.)

- Versleep de luidsprekers niet met kracht. Hierdoor kunnen de kussentjes op de voeten afschilferen waardoor zowel de luidsprekers als de vloer schade berokkend wordt.

Hoekinstelling van de luidsprekers

Richt de hoek van de voorkant van de luidsprekers naar de luisteraar toe. Door deze stappen te volgen zullen de luidsprekers een preciezere geluidslokalisatie verstrekken.

Regelen van de akoestiek van het vertrek en opstelling van de luidspreker

Afhankelijk van het vertrek (met inbegrip van de afmetingen en de vorm van het vertrek, de afstand ten opzichte van de muren en het nagalmniveau), kunnen bepaalde geluiden overdreven of juist onderdrukt worden waardoor ze moeilijk te beluisteren zijn. In dergelijke gevallen kan het nagalmniveau afgesteld worden door de luidsprekers te bewegen, de luisterpositie te veranderen of de muren en de ramen met dikke gordijnen te bedekken, waardoor het probleem kan worden verholpen.

- De schroefpootjes kunnen de audiokwaliteit verhogen. (⇒ 8)

Afstandselementen en schroefpootjes

- Houd de schroefpootjes buiten het bereik van kinderen om inslikken te voorkomen.

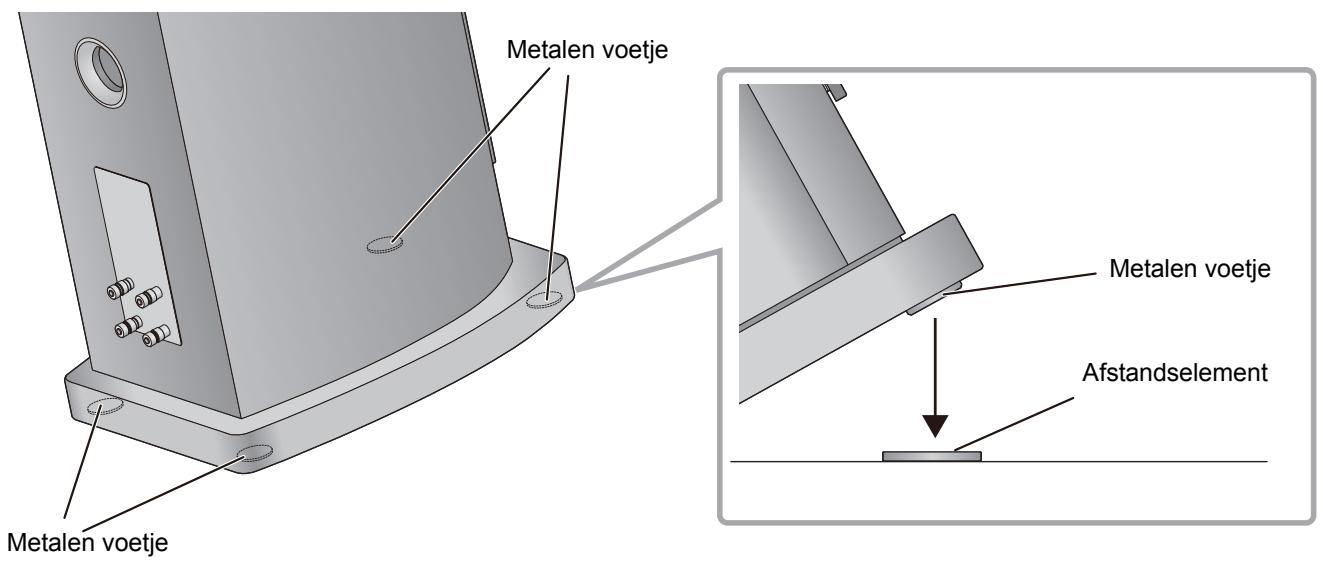

■ Bevestiging van de afstandselementen

Plaats de luidsprekers op een ondergrond die niet beschadigd kan worden, zoals op een tapijt, of op een oppervlak waarvan u het niet erg vindt als het beschadigd raakt.

- Als de luidsprekers wankelen, plaats dan afstandselementen onder de metalen voetjes. Hierdoor wordt voorkomen dat de metalen voetjes wankelen op de plaats van installatie van de luidspreker.

Metalen voetje Metalen voetje Afstandselement

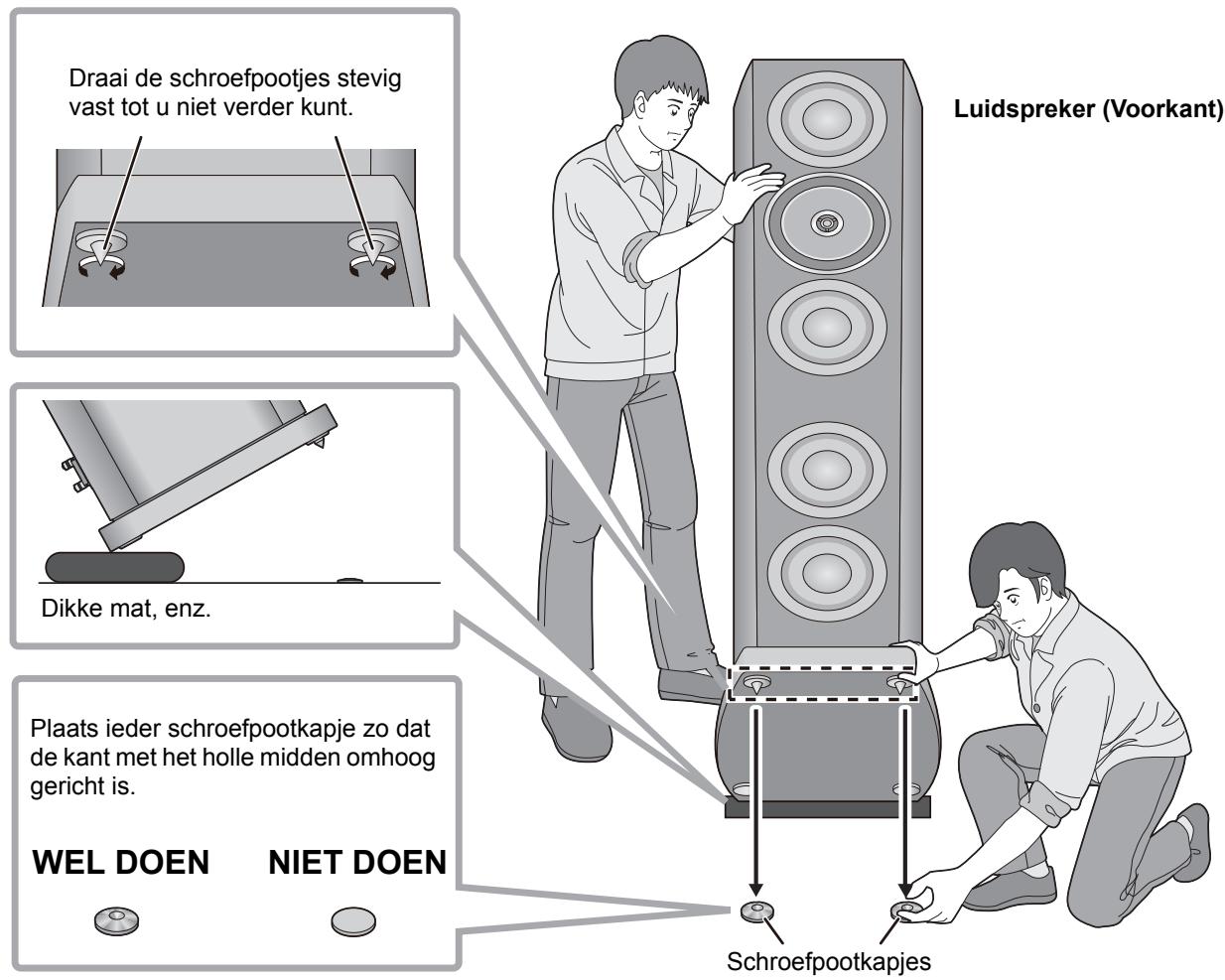

■ Bevestiging van de schroefpootjes

De schroefpootjes kunnen de audiokwaliteit verhogen.

• Panasonic is niet aansprakelijk voor ongevallen of schade van ongeacht welke aard, die veroorzaakt wordt door een oneigenlijke montage of hantering van het product. Bevestig de accessoires niet op een andere wijze dan in deze gebruiksaanwijzing beschreven wordt.
• ledere luidspreker heeft een gewicht van ongeveer 72 kg. Als u de luidsprekers kantelt om de schroefpootjes te bevestigen, zorg er dan voor dat dit werk door twee personen uitgevoerd wordt. Wees voorzichtig tijdens het bevestigen van de schroefpootjes om te voorkomen dat uw vingers of tenen tussen de luidspreker en de vloer bekneld raken en te vermijden dat de luidspreker omvalt. Zorg bovendien voor een dikke mat, of iets gelijkaardigs, die u op de vloer legt waar u de luidsprekers kantelt, om beschadiging van de vloer te voorkomen.
• Aangezien ieder schroefpootje een gewicht van minstens ongeveer 18 kg ondersteunt, kunnen deze schroefpootjes op de plaats van installatie sporen en inkepingen achterlaten. Om te voorkomen dat de schroefpootjes de vloer beschadigen, kunt u de bijgeleverde schroefpootkapjes gebruiken of schroefpootkapjes met een groot contactoppervlak en passende sterkte aanschaffen.
• Als u de luidsprekers met bevestigde schroefpootjes verplaatst, kan de vloer schade berokkend worden. Verwijder de schroefpootjes alvorens de plaats van installatie te veranderen.

① Kantel de luidsprekers achterover en draai de schroefpootjes in de schroefgaten op de metalen voeten aan de voorkant. Als schroefpootkapjes gebruikt worden, plaats deze dan onder de schroefpootjes.

Draai de schroefpootjes stevig vast tot u niet verder kunt. Luidspreker (Voorkant) Dikke mat, enz. Plaats ieder schroefpootkapje zo dat de kant met het holle midden omhoog gericht is. WEL DOEN NIET DOEN Schroefpootkapjes

② Terwijl u de punten van de schroefpootjes uitlijnt met de inkepingen op de schroefpootkapjes, zet u de luidspreker langzaam weer overeind.

③ Op dezelfde manier als in Stap ① kantelt u de luidspreker naar voren en draait u de schroefpootjes in de schroefgaten op de metalen voeten aan de achterkant.

Als schroefpootkapjes gebruikt worden, plaats deze dan onder de schroefpootjes.

④ Als de luidsprekers schommelen, breng dan de afstandselementen onder de schroefpootkapjes aan. (⇒ 8)

Voorkomen dat de luidsprekers voorover vallen

De luidsprekers kunnen voorover vallen tijdens een ramp, zoals een krachtige aardbeving, of bij een ongeluk. Controleer voor uw veiligheid of de luidsprekers vastgezet zijn om te voorkomen dat ze voorover vallen.

ledere luidspreker weegt in zijn geheel ongeveer 72 kg. Controleer of de plaatsen van installatie van de luidsprekers sterk genoeg zijn om dit gewicht te verdragen.

Raadpleeg voor details een installatiespecialist.

■ Als de luidsprekers op een horizontaal oppervlak (vloer, enz.) vastgezet worden.

Zet iedere luidspreker vast op de vloer met gebruik van touwen of iets dergelijks, zoals de afbeelding toont.

■ Als de luidsprekers op een verticaal oppervlak (muur, enz.) vastgezet worden.

Maak met een band, of iets dergelijks, een lus rondom iedere luidspreker en zet deze met een sterk touw, ketting, of iets dergelijks, aan een stevige muur vast zoals de afbeelding toont.

• De hiervoor beschreven maatregelen garanderen geen bescherming tegen alle rampen en ongelukken, met inbegrip van aardbevingen.
  Houd u er rekening mee dat Panasonic niet aansprakelijk is voor ongeacht welke schade aan de luidsprekers, de plaatsen van installatie of andere voorwerpen, die veroorzaakt wordt door de werken die uitgevoerd worden om de luidsprekers te behoeden tegen het voorover vallen.

- Het gebruik van de schroefpootjes zal de luidsprekers kwetsbaarder maken voor het voorover vallen.

Aansluitingen

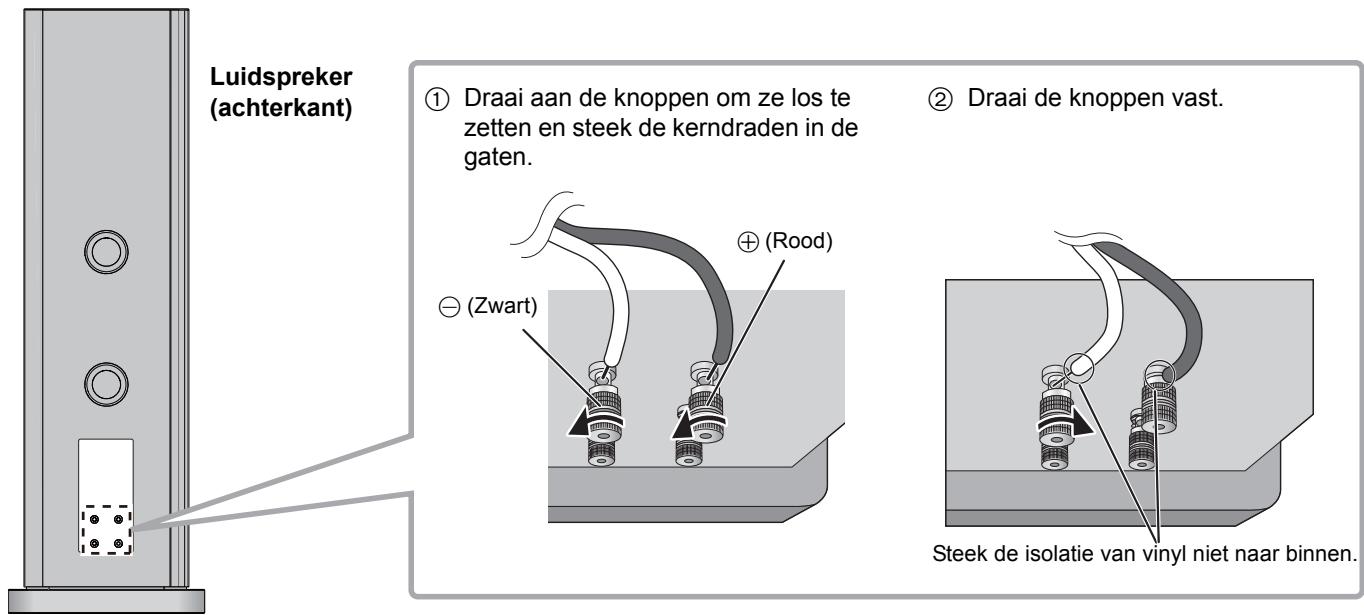

De luidsprekerkabels verbinden

De luidsprekers worden niet met luidsprekerkabels geleverd. Gebruik voor de aansluiting in de handel verkrijgbare luidsprekerkabels.

Luidspreker (achterkant) ① Draai aan de knoppen om ze los te zetten en steek de kerndraden in de gaten. ② Draai de knoppen vast. ⊖ (Zwart) ⊕ (Rood) Steek de isolatie van vinyl niet naar binnen.

- Zorg ervoor dat de polen van de luidsprekerkabels niet gekruist (kortsluiting) of verwisseld worden want hierdoor kan de versterker beschadigd raken.

NIET DOEN

Aansluiten op een versterker

• Schakel de versterker uit en sluit het netsnoer af voordat de aansluiting tot stand gebracht wordt.
• Raadpleeg voor details de gebruiksaanwijzing van de versterker.

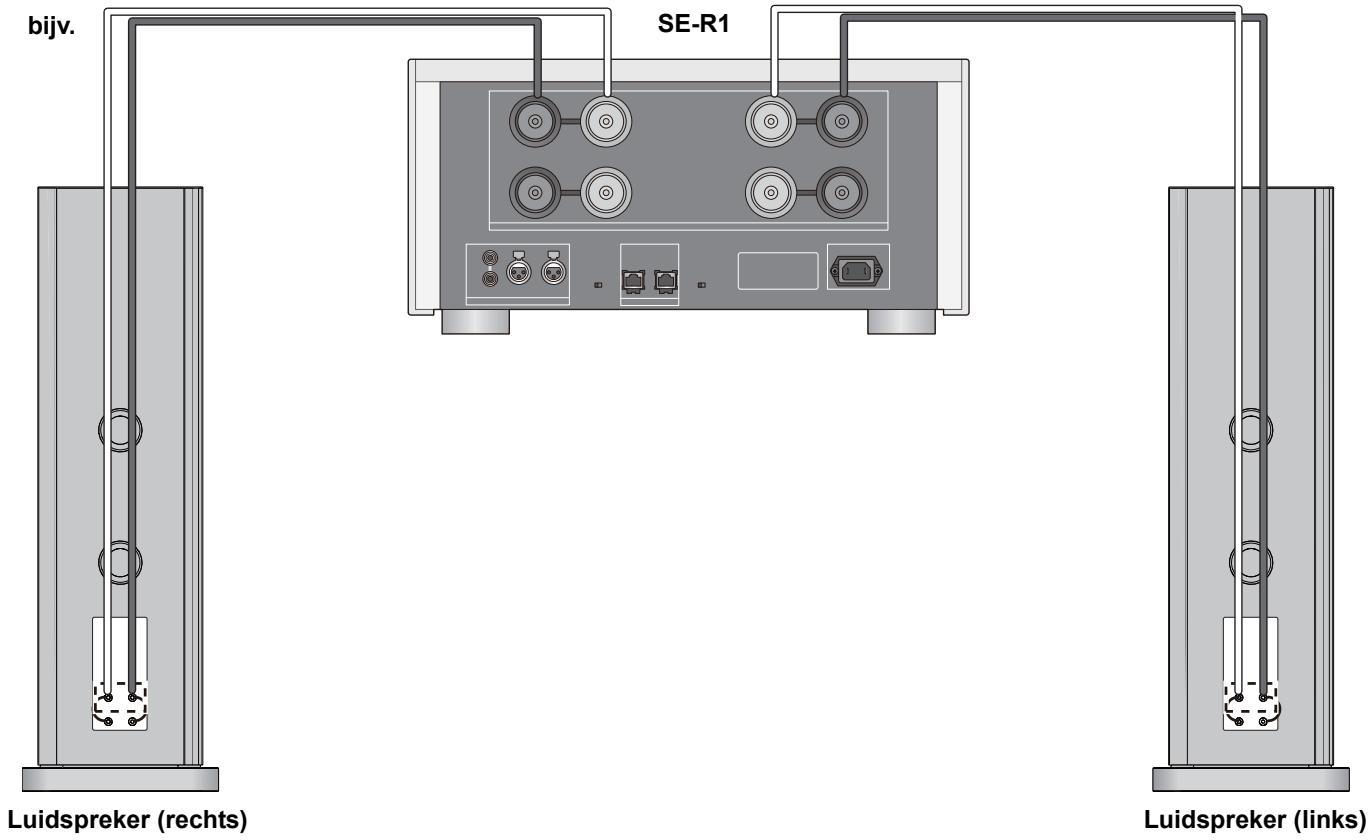

■ Verbinding met één draad

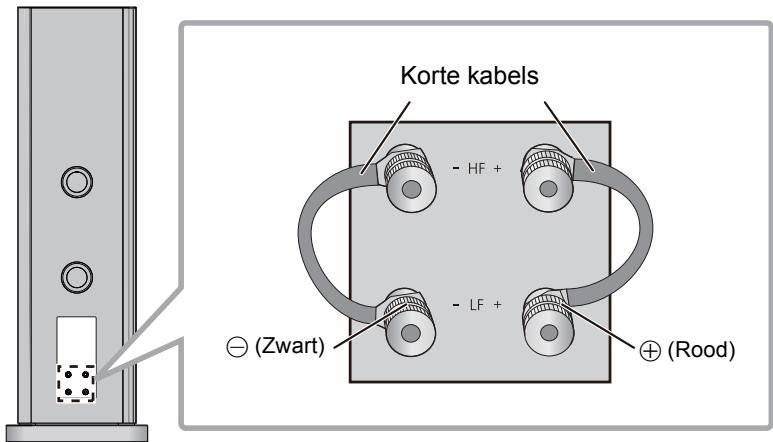

① Verbind de korte kabels.

Luidspreker (achterkant)

Korte kabels - HF + - LF + ( Zwart ) ⊕ (Rood )

② Verbind de versterker en de luidspreker met (in de handel verkrijgbare) luidsprekerkabels.

bijv. SE-R1 Luidspreker (rechts) Luidspreker (links)

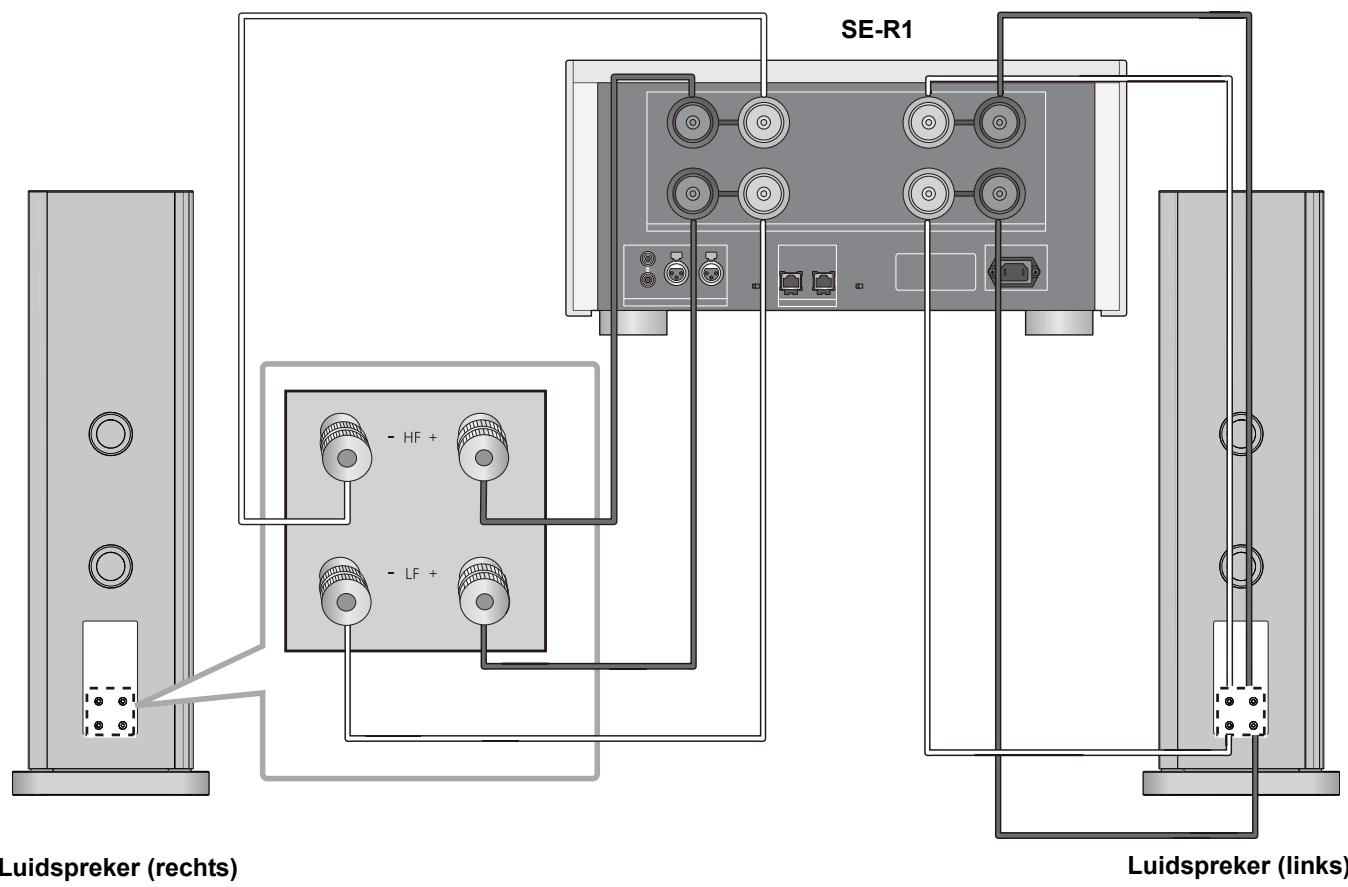

■ Verbinding met twee draden

- De (bijgeleverde) korte kabels worden niet voor een tweedradige verbinding gebruikt.

bijv.

SE-R1 - HF + - LF + Luidspreker (rechts) Luidspreker (links)

• Beweeg de luidspreker niet als de luidsprekerkabels aangesloten worden. Hierdoor kan kortsluiting ontstaan.
• Als de verbindingen tot stand gebracht zijn, trek dan een beetje aan de luidsprekerkabels om te controleren of ze stevig aangesloten zijn.
• Bedraad de polen (+/-) van de aansluitklemmen op correcte wijze. Doet u dat niet dan kan dit negatieve gevolgen voor de stereo-effecten hebben of een slechte werking veroorzaken.

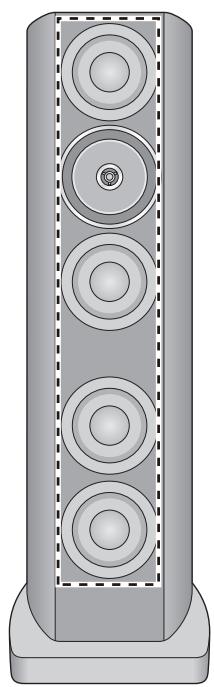

Bevestigen van de luidsprekernetten

De luidsprekers zijn uitgerust met luidsprekernetten die de luidsprekereenheden tegen stof beschermen.

Gebruik de magneten om de luidsprekers op de luidsprekereenheden vast te zetten.

Om de luidsprekernetten correct aan te brengen, dient u de boven/onderkant ervan te controleren aan de hand van onderstaande afbeelding.

Luidspreker (voorkant)

- U kunt van een superieure audiokwaliteit genieten door vóór het afspelen de luidsprekernetten te verwijderen.

Opmerkingen over het gebruik

Om de luidsprekers te beschermen tegen schade die veroorzaakt wordt door een overmatige input van geluid, dienen de volgende voorzorgsmaatregelen getroffen te worden:

- Voorkom beschadiging door het volumeniveau in de volgende gevallen te verminderen:

—Wanneer het geluid vervormd is.

—Wanneer de luidsprekers janktonen van een microfoon of platenspeler, ruis van FM-uitzendingen, of continue signalen van een oscillator, testdisc of elektronisch instrument ontvangen.

—Wanneer u de geluidskwaliteit wilt regelen.

—Wanneer u de versterker in- of uitschakelt.

• Vermijd het om het volumeniveau te hoog in te stellen wanneer u het treble-geluid met een grafische equalizer of ongeacht welke andere bedieningsorganen verhoogt.
• Vermijd het om een overmatig hard geluid met een kleine stroomversterker uit te voeren. Dit zal de harmonische vervorming van de versterker vergroten en de luidsprekers schade berokkenen.
• De luidsprekers kunnen beschadigd raken en zullen minder lang meegaan indien u voor langere perioden geluid op hoge niveaus weergeeft.
• Raak de aansluitklemmen van de luidspreker niet aan met uw handen of andere voorwerpen terwijl de luidsprekers in gebruik zijn. Afhankelijk van de gebruiksomstandigheden kunt u hierdoor aan hoge spanning blootgesteld worden.

Verzorging van het toestel

Reinig de luidsprekers met de bijgeleverde reinigingsdoek.

• Als het toestel erg vuil is, wring dan een met water nat gemaakte doek goed uit en veeg het vuil weg. Neem het toestel vervolgens met een droge doek af.
• Gebruik geen oplosmiddelen, zoals benzine, verdunners, alcohol, reinigingsmiddelen voor de keuken, chemische doekjes, enz. Deze kunnen de ombouw vervormen of de coating doen afbladderen.

Specifications

Type

3,5-weg 6 luidsprekers, type bass reflex

(coaxiaal 2-weg middenbereik/ingebouwde tweeters)

Luidsprekereenhed

Woofer

16 cm kegal type ×4

Middenbereik/Tweeter

Coaxiaal 16 cm plat type ×1 / 2,5 cm koepeltype ×1

Impedantie

4 Ω

Ingangsvermogen (IEC)

300 W (MAX)

150 W (RATED)

Geluidsdrukniveau

88 dB (2,83 V/m)

85 dB (W/m)

Frequentieband

20 Hz tot 100 kHz (-16 dB)

28 Hz tot 90 kHz (-10 dB)

300 Hz, 3 kHz

Kruislingse frequentie

Bedrijfstemperatuurbereik

20 % tot 80 % RH (geen condensatie)

Bedrijfsvochtigheidsbereik

• De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig.
• Gewicht en afmetingen zijn bij benadering.
